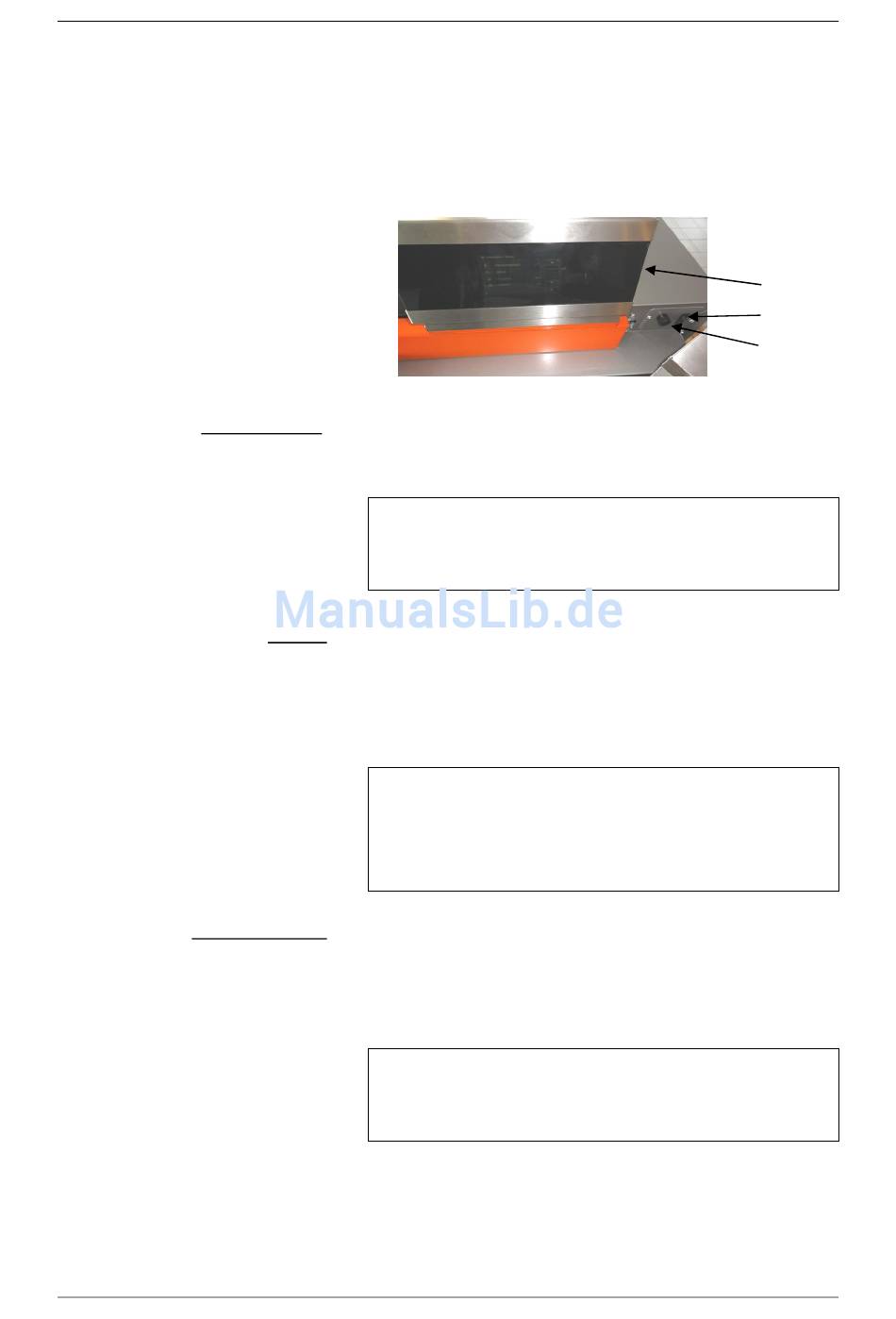

Schaltfeldbeschreibung

Netzschalter (1)
Touch-Display (3)
12
Das Gerät verfügt über eine große Touch-Bedieneinheit mit
Menüführung. Alle Einstellmöglichkeiten und Abfragen werden
im Display angezeigt. Durch Drücken der „Buttons" am Touch-
Display können alle Einstellungen durchgeführt werden.
Auftretende Meldungen werden am Display eingeblendet.
Bleibt normalerweise immer eingeschaltet. Der Netzschalter
darf nur im funktionslosen Zustand abgeschaltet werden.
Hinweis:
STB (2)
Eine Übertemperatur (ca. 100°C) löst den unter der Abdeck-
kappe (2) liegenden Sicherheitstemperaturbegrenzer (STB)
aus; → der Betrieb des Gerätes wird unterbrochen; → nach
Übertemperatur die Fehlerursache beheben und den STB
(Knopf) mit einem dünnen Gegenstand tief eindrücken;
Hinweis:
Durch leichten Druck mit der Fingerspitze auf die jeweiligen
Buttons am Display gelangen Sie in die verschiedenen
Ebenen, Menüs und Untermenüs. Alle Einstellungen werden
direkt am Touch-Display vorgenommen.
Hinweis:
Bedienungsanleitung BMK
Bei Reparatur- oder Wartungsarbeiten muss
die Anlage am Netzstecker zusätzlich vom
Netz getrennt werden
Die Anlage darf erst wieder in Betrieb
genommen werden, nachdem eine allfällige
Störung behoben und der Kessel überprüft
wurde. Nötigenfalls muss ein Fachmann
zugezogen werden.
Zur Bedienung des Touch-Displays keine
spitzen Gegenstände, wie z.B.
Kugelschreiber und dergleichen, verwenden!
