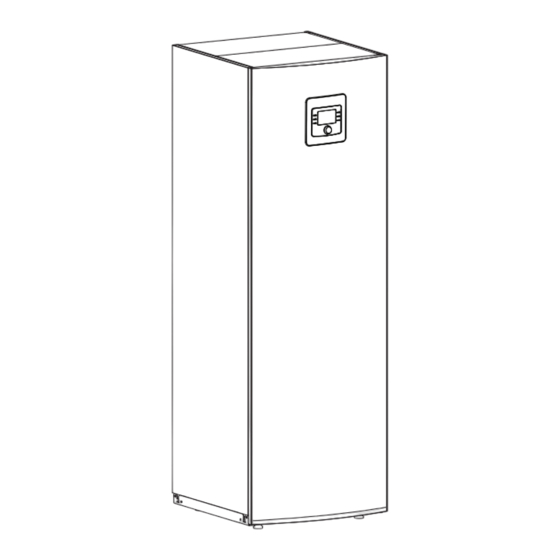

- Seite 1 Erdwärmepumpe Supraeco STM-2 STM 120-2 6 720 813 694-00.1I Installationsanleitung...
-
Seite 2: Inhaltsverzeichnis
Anschließen der Wärmepumpe an die Wasserleitung ......22 6 720 817 107 (2015/10) Supraeco STM-2... -
Seite 3: Symbolerklärung Und Sicherheitshinweise
▶ Darauf hinweisen, dass Umbau oder Reparaturen nur von qualifizier- ten Installateuren ausgeführt werden dürfen. ▶ Auf die Notwendigkeit von Inspektion und Wartung für die Gewähr- leistung eines sicheren und umweltverträglichen Betriebs hinweisen. ▶ Installations- und Wartungsanleitung übergeben. Supraeco STM-2 6 720 817 107 (2015/10) -
Seite 4: Lieferumfang
Filter für das Heizsystem Außentemperaturfühler 2 x Absperrventil Heizungspumpe der Heizungsanlage [10] 2 x Dichtung [11] Filter für das Kollektorsystem [12] Sicherheitsventil (Kollektorsystem) [13] Anschluss-Kit (Anschlussklemmen für Installationskarte) [14] Bypassrohr [15] 2 x T-Verbinder 6 720 817 107 (2015/10) Supraeco STM-2... -
Seite 5: Allgemeines
B. im Kondensator. die ein Gewicht von mindestens 500 kg trägt. Um den Wärmepumpenbetrieb sicherzustellen, Magnetitfilter montie- • Die Umgebungstemperatur in der Nähe der Wärmepumpe muss zwi- ren. schen +10 °C und +35 °C liegen. Supraeco STM-2 6 720 817 107 (2015/10) -
Seite 6: Dämmung
Funktion ausgeführt wird, sobald • Landesbauordnung der Regler ein Eingangssignal erhält. • EN 50160 (Merkmale der Spannung in öffentlichen Elektrizitätsver- sorgungsnetzen) • EN 12828 (Heizungssysteme in Gebäuden – Planung von Warmwas- ser-Heizungsanlagen) 6 720 817 107 (2015/10) Supraeco STM-2... -
Seite 7: Betriebsarten
Fehlertoleranz liegt im Normalfall zwischen 5–10%. Darüber hinaus wird die Energieeffizienz durch Außentemperatur, Ein- stellungen der Thermostat- bzw. Raumsteuerung und Anwendung der Wärmepumpe beeinflusst. Hier können Lüftung, Innentemperatur und Warmwasserbedarf eine entscheidende Rolle spielen. Supraeco STM-2 6 720 817 107 (2015/10) -
Seite 8: Technische Daten
Typschild (auf dem Deckel) Trockenfilter (Installation bei evtl. Servicearbeiten am Kältemit- telkreis) Elektronisches Expansionsventil Plattenwärmetauscher Inverter Kompressor [10] Solepumpe [11] Heizwasserpumpe [12] Automatisches Entlüftungsventil [13] Elektrischer Zuheizer mit Entstör-Taste zum Zurücksetzen des Überhitzungsschutzes 6 720 817 107 (2015/10) Supraeco STM-2... -
Seite 9: Technische Daten
Schallleistungspegel bei normalen Betriebsbedingungen und 60% Last bei 55 °C dB(A) Schallleistungsbereich min.-max./55 °C dB(A) 38-49 Abmessungen (Breite x Tiefe x Höhe) 600 x 660 x 1800 Gewicht ohne Verpackung Tab. 3 Technische Daten 1) Global Warming Potential, GWP = 2088 Supraeco STM-2 6 720 817 107 (2015/10) -
Seite 10: Systemlösungen
Probleme sind von der Haftung ausgeschlossen. Detaillierte Systemlösungen finden Sie in den Planungs- unterlagen des Produkts. 6 720 813 687-23.1I Tab. 4 Heizungspumpe der Heizungsanlage 6 720 813 687-24.1I Tab. 5 6 720 817 107 (2015/10) Supraeco STM-2... -
Seite 11: Erläuterungen Zu Den Systemlösungen
Um die Eigenzirkulation in der Heizungsanlage im Sommerbetrieb zu verhindern, ist in jedem Heizkreis ein Rückflussverhinderer erforderlich. Eine Eigenzirkulation kann auftreten, wenn das 3-Wege-Ventil der Warmwasserleitung während der Warmwasserbereitung zur Heizungs- anlage hin geöffnet ist. Supraeco STM-2 6 720 817 107 (2015/10) -
Seite 12: Anlagenlösung Mit Gemischtem Und Ungemischtem Heizkreis
Heizungsanlagen, z. B. Fußbodenheizungen, muss die Anlage Wärmepumpe über Funktionen verfügen, die Temperatureinhaltung sicherstellen (Thermostat, Thermoventil o. ä.). Die Wärmepumpe regelt Kompressorbetrieb und Durchfluss so, dass der Speicher in der Betriebsart "Warmwasser" schnellstmöglich und in 6 720 817 107 (2015/10) Supraeco STM-2... -
Seite 13: Anlagenlösung Mit Gemischtem Und Ungemischtem Heizkreis Und Externer Warmwasserbereitung
Gemischter und ungemischter Heizkreis mit externer Warmwasserbereitung Installationsmodul, in Wärmepumpe integriert Für Erläuterungen zu den Systemlösungen ( 7.3.1). Raumregler (Zubehör), zur Wandmontage Mischermodul (Zubehör), Montage in der Wärmepumpe oder Wandmontage Regler, Montage in der Wärmepumpe Wärmepumpe Warmwasserspeicher Supraeco STM-2 6 720 817 107 (2015/10) - Seite 14 Warmwasserspeicher. Wenn dieser geladen ist, wird die Warmwasser- bereitung beendet. Das Kaltwasser wird in den internen Warmwasser- speicher geladen, dort vorgewärmt und anschließend in den externen Speicher geleitet. Dort wird es bis zur eingestellten Temperatur erhitzt. 6 720 817 107 (2015/10) Supraeco STM-2...
-
Seite 15: Abmessungen, Empfohlene Mindestabstände Und Rohranschlüsse
6 720 813 694-02.1I Bild 7 Abmessungen und empfohlene Mindestabstände, Frontal- und Draufsicht * Um die Zugänglichkeit bei Servicearbeiten zu gewähr- leisten, sollte der Wandabstand auf der linken Seite min- destens 300 mm betragen. Supraeco STM-2 6 720 817 107 (2015/10) - Seite 16 16 | Abmessungen, empfohlene Mindestabstände und Rohranschlüsse 58 50 6 720 813 687-01.1I Bild 8 Anschlussabmessungen, Draufsicht 6 720 817 107 (2015/10) Supraeco STM-2...
-
Seite 17: Installation
▶ Beiliegendes Zubehör entnehmen. Rohr verbleiben. ▶ Mitgelieferte Stellfüße montieren und ausrichten, sodass die Wärme- pumpe in Waage steht. Um Schäden an der Solepumpe vorzubeugen, zwischen Wärmepumpe und Kollektoren ausschließlich Kupfer- oder PE-Rohre verwenden. Supraeco STM-2 6 720 817 107 (2015/10) -
Seite 18: Demontage Der Frontabdeckung
9. Heizungsanlage in Betrieb nehmen. Dafür die notwendigen Einstel- lungen über den Regler vornehmen ( Reglerhandbuch). 10.Sicherstellen, dass alle Fühler zulässige Werte anzeigen. 11.Partikelfilter überprüfen und reinigen ( Kapitel 14). 12.Funktionsweise der Heizungsanlage kontrollieren. 6 720 817 107 (2015/10) Supraeco STM-2... - Seite 19 ▶ Befüllstation mit bereits vorgemischter Soleflüssigkeit befüllen. ▶ Ventile der Befülleinrichtung auf die Befüllposition stellen ( Bild 13). 6 720 813 687-30.1I Bild 16 Einfüllsätze in Druckerhöhungsposition 6 720 813 687-29.1I Bild 13 Befülleinrichtungen in Befüllposition Supraeco STM-2 6 720 817 107 (2015/10)
-
Seite 20: Anschließen Der Wärmepumpe An Die Heizungsanlage
Die Heizungspumpe gehört zum Lieferumfang und muss entsprechend der jeweiligen Anlagenlösung montiert werden. Die Einstellungen an der Pumpe werden mithilfe des Bedienschalters vorn an der Pumpe vorgenommen. 6 720 813 687-37.1I Bild 19 Heizungspumpe der Heizungsanlage Bedienschalter 6 720 817 107 (2015/10) Supraeco STM-2... -
Seite 21: Sicherheitstemperaturbegrenzer
8. Ventil schließen und ggf. mehr Wasser einfüllen, bis der Anlagen- druck knapp unter dem Öffnungsdruck des Sicherheitsventils im Heizkörperkreis liegt. 9. Schritte 3 und 4 wiederholen. Heizungsanlage auch über andere Entlüftungspunkte entlüften (z. B. Heizkörper). Supraeco STM-2 6 720 817 107 (2015/10) -
Seite 22: Anschließen Der Wärmepumpe An Die Wasserleitung
▶ Wenn die Wärmepumpe über einen FI-Schutzschalter angeschlossen wird, für die Wärmepumpe einen separaten FI-Schutzschalter ver- wenden. Geltende Vorschriften beachten. ▶ Beim Wechsel der Leiterplatte die Farbkodierung sowie die Einstel- lung der Kodierschalter und Term Schalter beachten. 6 720 817 107 (2015/10) Supraeco STM-2... -
Seite 23: Can-Bus
In der Werkseinstellung regelt der Regler die Vorlauftemperatur automa- ▶ EMS-BUS-Leitung getrennt von Netzkabeln verlegen. tisch in Abhängigkeit von der Außentemperatur. Für noch mehr Komfort Mindestabstand 100 mm. Eine gemeinsame Verle- kann ein Raumtemperaturregler installiert werden. gung mit Fühlerkabeln ist zulässig. Supraeco STM-2 6 720 817 107 (2015/10) -
Seite 24: Externe Anschlüsse
Bild 24 Anbringung des Außentemperaturfühlers und ausschließlich gemischte Heizkreise enthalten, damit ein Anlaufbe- fehl wirksam werden kann. Die Wärmepumpe arbeitet abhängig von den Signalen, die der Energie- versorger über die zwei Smart Grid-Verbindungsleitungen übermittelt. 6 720 817 107 (2015/10) Supraeco STM-2... -
Seite 25: Photovoltaik
▶ Anschlusskabel durch die Kabeldurchführungen oben zum Schalt- kasten führen. ▶ Kabel so verlegen, dass der Schaltkasten um 90° herausgeschwenkt werden kann. ▶ Kabel laut Schaltplan anschließen. ▶ Verschluss des Schaltkastens, Kunststoffabdeckung und Frontabde- ckung der Wärmepumpe wieder montieren. Supraeco STM-2 6 720 817 107 (2015/10) -
Seite 26: Anordnung Im Schaltkasten
[X1] Verbindungsklemmen [K1] Schütz Zuheizerstufe 1 [K2] Schütz Zuheizerstufe 2 [F50] Steuerungssicherung Leiterplatte Installationsmodul (Regler) I/O-Modul (Regler) 10.12.1 Klemmenanschlüsse im Schaltkasten, Standard 6 720 813 687-06.2I Bild 26 Standardausführung 400 V 3 N~, Netzspannung 6 720 817 107 (2015/10) Supraeco STM-2... -
Seite 27: Klemmenanschlüsse Im Schaltkasten, Evu Mit
10.12.3 Klemmenanschlüsse im Schaltkasten, EVU mit 3 Versorgungsleitungen 6 720 813 687-15.2I Bild 28 EVU mit 3 Versorgungsleitungen 400 V 3 N~, Netzspannung Kompressor 230 V, 1 N~, Netzspannung Bedieneinheit/Regler 400 V 3 N~, Netzspannung elektrischer Zuheizer Supraeco STM-2 6 720 817 107 (2015/10) -
Seite 28: Stromversorgung Wärmepumpe
Tab. 10 [MR1] Hochdruckpressostat Alarm des Druckwächters/elektrischen Zuheizers ([1] Abb. 230 V~ Betriebsspannung, Installationsmodul ([2] Abb. 30) 230 V~ Betriebsspannung, I/O-Modul ([3] Abb. 31) MOD-BUS vom I/O-Modul ([5] Abb. 31) Elektrischer Zuheizer: 3–6–9 kW 6 720 817 107 (2015/10) Supraeco STM-2... -
Seite 29: Schaltplan Installationsmodul
Elektrischer Anschluss | 29 10.14 Schaltplan Installationsmodul 6 720 813 687-10.1I Bild 30 Schaltplan, Installationsmodul Supraeco STM-2 6 720 817 107 (2015/10) - Seite 30 P = 4 (9-kW-Zusatzheizkassette, 3 N~) A = 0 (Standardeinstellung) Maximallast am Relaisausgang PC1, PK2, VC0, PW2: 2 A, cos > 0,4. Bei höherer Belastung Montage eines Zwischen-Relais. Werkseitiger Anschluss Anschluss bei Installation/Zubehör Tab. 11 6 720 817 107 (2015/10) Supraeco STM-2...
-
Seite 31: Schaltplan Für I/O-Modul
Temperaturfühler Kältemittelleitung im Heizbetrieb Werkseitiger Anschluss [TR5] Temperaturfühler Sauggas Anschluss bei Installation/Zubehör [TR6] Temperaturfühler Heißgas [EEV0] Elektronisches Expansionsventil 1 Tab. 12 [EEV1] Elektronisches Expansionsventil 2 [F50] Sicherung 6,3 A [PB3] Zirkulationspumpe für Solekreis Supraeco STM-2 6 720 817 107 (2015/10) -
Seite 32: Can-Bus Und Ems - Überblick
Ny bild !!! 6 720 813 687-12.1I Bild 32 CAN-BUS und EMS – Überblick Zubehör (z.B. Mischermodul, Pool Modul) Raumregler (Zubehör) Installationsleiterplatte Bedienfeld/Regler IP-Modul (Zubehör) I/O-Modul Werkseitiger Anschluss Anschluss bei Installation/Zubehör Tab. 13 6 720 817 107 (2015/10) Supraeco STM-2... -
Seite 33: Anschlussplan Für Evu/Sg
Bild 33 Anschlussplan für EVU/SG Tarifsteuerung Installationsleiterplatte Standby EVU = 1 SG = 0 Normalbetrieb EVU = 0 SG = 0 Temperaturerhöhung EVU = 0 SG = 1 Zwangsbetrieb EVU = 1 SG = 1 Supraeco STM-2 6 720 817 107 (2015/10) -
Seite 34: Evu 1, Abschaltung Von Kompressor Und Elektrischem Zuheizer
Regelung eingestellt werden. Während der Sperrzeit wird das Sperrzeitsymbol im Display angezeigt. ** Der Schaltkontakt des Relais, welches an den Anschlüssen 13, 14 und 49, 50 des Installationsmoduls angeschlossen wird, muss für 5 V und 1 mA ausgelegt sein. 6 720 817 107 (2015/10) Supraeco STM-2... -
Seite 35: Evu 2, Nur Abschaltung Des Kompressors
Regelung eingestellt werden. Während der Sperrzeit wird das Sperrzeitsymbol im Display angezeigt. ** Der Schaltkontakt des Relais, welches an den Anschlüssen 13, 14 und 49, 50 des Installationsmoduls angeschlossen wird, muss für 5 V und 1 mA ausgelegt sein. Supraeco STM-2 6 720 817 107 (2015/10) -
Seite 36: Evu 3, Nur Abschaltung Des Elektrischen Zuheizers
Regelung eingestellt werden. Während der Sperrzeit wird das Sperrzeitsymbol im Display angezeigt. ** Der Schaltkontakt des Relais, welches an den Anschlüssen 13, 14 und 49, 50 des Installationsmoduls angeschlossen wird, muss für 5 V und 1 mA ausgelegt sein. 6 720 817 107 (2015/10) Supraeco STM-2... -
Seite 37: Installation Des Zubehörs
▶ Mischermodul, Mischer, Umwälzpumpe und sonstige Komponenten entsprechend der gewählten Anlagenlösung installieren. ▶ Mischermodul am Installationsmodul im Schaltkasten des Wärme- pumpenmoduls an Klemme EMS anschließen. ▶ Einstellungen für mehrere Heizkreise entsprechend dem Regler- handbuch vornehmen. Supraeco STM-2 6 720 817 107 (2015/10) -
Seite 38: Funktionsprüfung
Wärmepumpe können bei Frostgefahr weiter laufen. Druckwächter Das Wärmepumpenmodul verfügt über einen Druckwächter, der aus- löst, sobald der Druck in der Heizungsanlage unter 0,5 bar sinkt. Sobald der Druck 0,5 bar überschreitet, wird der Druckwächter automatisch zurückgesetzt. 6 720 817 107 (2015/10) Supraeco STM-2... -
Seite 39: Betriebstemperaturen
Feuer giftige Gase bilden können. ▶ Stromkabel auf mechanische Beschädigung prüfen. Beschädigte Ka- Diese Gase führen bereits in niedriger Konzentration zu bel austauschen. Atemstillstand. ▶ Den Raum bei Undichtigkeiten des Kältemittelkrei- ses sofort verlassen und sorgfältig lüften. Supraeco STM-2 6 720 817 107 (2015/10) -
Seite 40: Inspektion
1162 ▶ Sieb wieder montieren. Für eine richtige Montage darauf achten, 51220 10610 2938 1009 dass die Führungsnasen in die Aussparungen am Ventil passen (3). 40040 8697 2492 Tab. 18 Fühler TR1, TR6 6 720 817 107 (2015/10) Supraeco STM-2... -
Seite 41: Anschlussmöglichkeit Für Ip-Modul
Das IP-Modul bezieht automatisch eine IP-Adresse vom Router. In den Grundeinstellungen des Moduls sind der Name und die Adresse des Ziel- servers hinterlegt. Sobald eine Internetverbindung aufgebaut wurde, meldet sich das IP-Modul automatisch auf dem Junkers-Server an. • LAN Das Modul braucht nicht zwingend einen Internetzugang. Es kann auch in einem lokalen Netz verwendet werden. -
Seite 42: Installationsunternehmen
Ja | Nein Stimmt die Phasenfolge von L1, L2, L3, N und PE in der Wärmepumpe? Ja | Nein Wurde der Netzanschluss entsprechend der Installationsanleitung ausge- führt? Tab. 19 Inbetriebnahmeprotokoll 6 720 817 107 (2015/10) Supraeco STM-2... -
Seite 43: Sicherheitsfunktionen
Ja | Nein Konnte die Inbetriebnahme ordnungsgemäß durchgeführt werden? Ja | Nein Sind weitere Maßnahmen des Installateurs notwendig? Bemerkungen: Unterschrift des Installateurs: Unterschrift des Kunden oder des Installateurs: Tab. 19 Inbetriebnahmeprotokoll Supraeco STM-2 6 720 817 107 (2015/10) - Seite 44 Wie Sie uns erreichen... DEUTSCHLAND ÖSTERREICH Bosch Thermotechnik GmbH Robert Bosch AG Junkers Deutschland Geschäftsbereich Thermotechnik Postfach 1309 Göllnergasse 15 -17 D-73243 Wernau A-1030 Wien Betreuung Fachhandwerk Telefon (01) 797 220 www.junkers.at Telefon (0 18 06) 337 335 Telefax (0 18 03) 337 336 Kundendienstannahme Junkers.Handwerk@de.bosch.com...
