Aufbau der Thermostaten

4.1

Thermostat Typ 4250 und 4251

Abb. 1

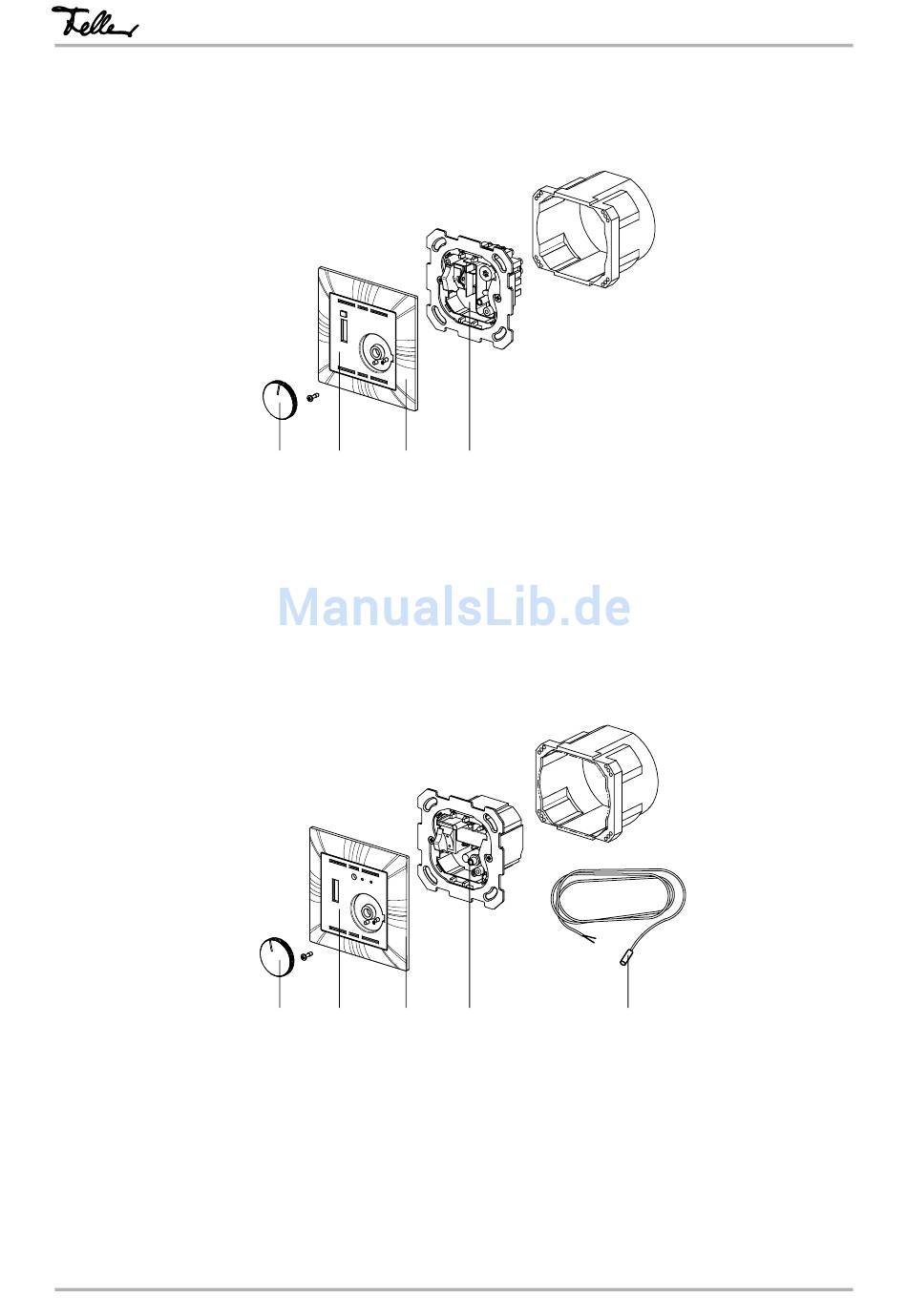

Aufbau der Thermostaten Typ 4250 und 4251 (im Bild: Typ 4251)
Der Thermostat setzt sich zusammen aus Frontplatte (2) mit Einstellknopf (1) und Ab-
deckrahmen (3) sowie dem Thermostateinsatz (4).
4.2

Thermostat Typ 4271 und 4272

Abb. 2
Aufbau der Thermostaten Typ 4271 und 4272 (im Bild: Typ 4272)
Der Thermostat setzt sich zusammen aus Frontplatte (2) mit Einstellknopf (1) und Ab-
deckrahmen (3) sowie dem Thermostateinsatz (4) und dem Temperaturfühler (5).
