1630
Bedienungshandbuch

Erdschlussstrommessung

Durchführung einer Erdschlussstrommessung:
1. Die Backen öffnen und sicherstellen, dass die Oberflächen
ordnungsgemäß zusammenpassen und von Staub, Schmutz und
anderen Fremdkörpern frei sind.
2. Die Messzange durch Drehen des Drehschalters in die Funktion
oder
M
3. Die Messzange um die zu messende Elektrode oder den zu
messenden Staberder klemmen. Abbildung 4 zeigt eine Verbindung
für eine Erdschlussstrommessung.
4. Den Wert des Leckstroms ablesen.
8
drehen.
A

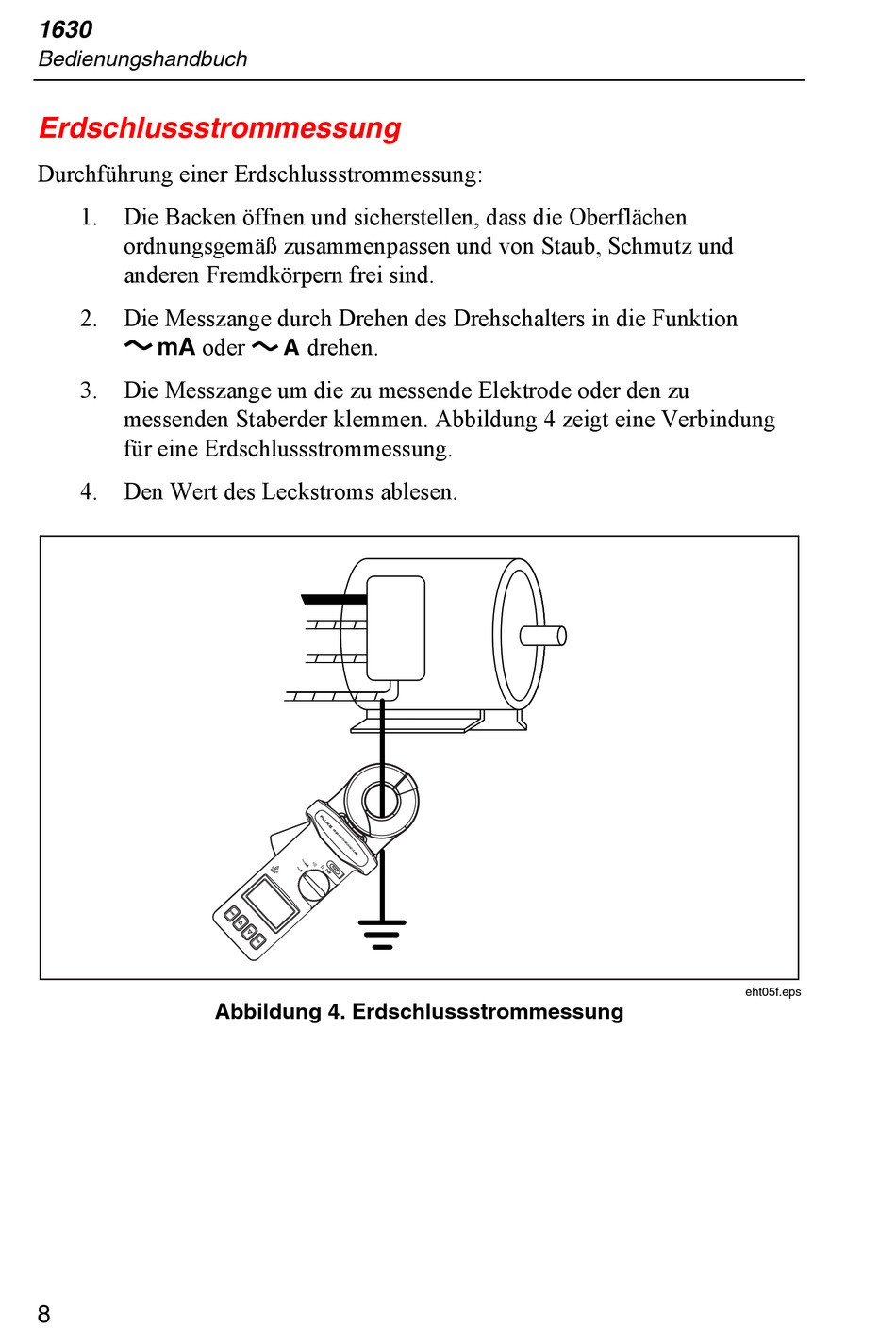

Abbildung 4. Erdschlussstrommessung
eht05f.eps
