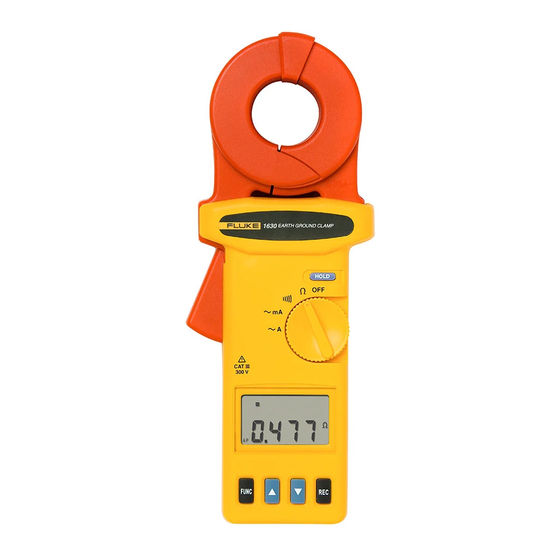

1630 Earth Ground Clamp Einführung Die Fluke 1630 Erdungsmesszange (hiernach „Messzange“ genannt) ist eine batteriebetriebene Handheld-Messzange, die den Erdungswiderstand eines Staberders ohne Verwendung von Hilfsstaberdern misst. Die Messzange kann ohne Trennung der zu prüfenden Erdung in mehrfach geerdeten Systemen eingesetzt werden. -
Seite 8: Kontaktaufnahme Mit Fluke
1630 Bedienungshandbuch Kontaktaufnahme mit Fluke Sicherheitsinformationen XWBitte zuerst lesen: Sicherheitsinformationen Zur Gewährleistung von sicherem Betriebs und Service der Fluke 1630 Erdungsmesszange die folgenden Vorschriften einhalten: • Vor Gebrauch die Betriebsanleitung lesen und alle Sicherheitsanleitungen befolgen. • Die Messzange nur wie in den Betriebsanleitungen... -
Seite 9: Symbole
Gefahr. Wichtige Informationen. Siehe Bedienungshandbuch. Gefährliche Spannung. Stromschlaggefahr. Schutzisoliert Batterie Übereinstimmung mit den relevanten Richtlinien der Europäischen Union. Dieses Produkt nicht im unsortierten Kommunalabfall entsorgen. Für Entsorgung mit Fluke oder einer geeigneten Recycling-Einrichtung Kontakt aufnehmen. Übereinstimmung mit den relevanten kanadischen und US- amerikanischen Normen. -
Seite 10: Überblick
EARTH GROUND CLAMP HOLD 300 V FUNC eht01f.eps Abbildung 1. 1630 Erdungsmesszange - Merkmale Tabelle 1. 1630 Erdungsmesszange - Merkmale Beschreibung Backen. Zum Umfassen der Elektrode, des Erders/Erdleiters. HOLD-Taste. Drücken, um den angezeigten Wert einzufrieren. Drehschalter zum Einschalten und zur Funktionsauswahl. - Seite 11 Earth Ground Clamp Überblick REC NO. NOISE eht02f.eps Abbildung 2. Anzeigemerkmale Tabelle 2. Anzeigemerkmale Beschreibung Gibt an ,dass sich die Messzange in 4 bis 6 Minuten automatisch ausschaltet. Anzeige für schwache Batterie - die Batterien sind schwach und müssen ausgewechselt werden. XWWarnung Zur Vermeidung falscher Ablesungen, die zu Stromschlag oder Verletzungen führen können,...
-
Seite 12: Verwendung Der Messzange
1630 Bedienungshandbuch Verwendung der Messzange Erdwiderstandsmessung Durchführen von Erdwiderstandsmessungen: 1. Die Backen öffnen und sicherstellen, dass die Oberflächen ordnungsgemäß zusammenpassen und von Staub, Schmutz und anderen Fremdkörpern frei sind. 2. Die Messzange durch Drehen des Drehschalters in die Funktion Ω... - Seite 13 Earth Ground Clamp Verwendung der Messzange ehw03f.eps Abbildung 3. Erdwiderstandsmessprinzipien...
-
Seite 14: Erdschlussstrommessung
1630 Bedienungshandbuch Erdschlussstrommessung Durchführung einer Erdschlussstrommessung: 1. Die Backen öffnen und sicherstellen, dass die Oberflächen ordnungsgemäß zusammenpassen und von Staub, Schmutz und anderen Fremdkörpern frei sind. 2. Die Messzange durch Drehen des Drehschalters in die Funktion oder drehen. 3. Die Messzange um die zu messende Elektrode oder den zu messenden Staberder klemmen. -
Seite 15: Speicher- Und Alarmfunktionen
Earth Ground Clamp Speicher- und Alarmfunktionen Speicher- und Alarmfunktionen Verwendung der High- und Low-Alarme drücken, um HI- oder LO-Alarm auszuwählen. Hier wird die Ohmfunktion beschrieben, doch High- und Low-Alarme können in beliebigen anderen Funktionen gesetzt werden. Der aktuelle Wert von High- bzw. -
Seite 16: Einstellen Des Probenintervalls
1630 Bedienungshandbuch Hinweis • Wenn der HI-Wert auf OL oder der LO-Wert auf 0 gesetzt ist, ist die Alarmfunktion deaktiviert. • Der HI-Wert kann nicht kleiner sein als der LO-Wert und der LO-Wert nicht größer als der HI-Wert. Der HI-Wert wird auf den LO-Wert gesetzt, wenn ein Überschlag auftritt. -
Seite 17: Aufzeichnen Von Daten
Earth Ground Clamp Speicher- und Alarmfunktionen eht07f.eps Figure 6. Enter your title here Aufzeichnen von Daten drücken. REC erscheint auf der oberen Anzeige. 2. Daten werden in dem Probenintervall aufgezeichnet, das spezifiziert wurde. Die Datenaufzeichnung endet, wenn der Speicher voll ist, wenn die Messzange eine schwache Batterie erkennt oder wenn die Taste erneut gedrückt wird. -
Seite 18: Anzeigen Der Daten Im Speicher
1630 Bedienungshandbuch Anzeigen der Daten im Speicher drücken, bis NO. auf der Anzeige erscheint. Der aktuelle Speicherplatz wird auf der oberen Anzeige angezeigt und die gespeicherten Daten werden auf der unteren Anzeige angezeigt. Die Abbildung 7 zeigt die Anzeige gespeicherter Daten. -
Seite 19: Reinigen Der Messzange
Earth Ground Clamp Wartung Reinigen der Messzange WVorsicht Zur Vermeidung von Schäden an der Messzange keine aromatischen Kohlenwasserstoffe oder Chlorlösungsmittel zur Reinigung verwenden. Diese Lösungsmittel reagieren mit den in der Messzange verwendeten Kunststoffen. Das Messgerät mit einem feuchten Tuch und mildem Reinigungsmittel abwischen. -
Seite 20: Spezifikationen
1630 Bedienungshandbuch Spezifikationen Elektrische Spezifikationen Anzeige ...............9999 Digit LCD-Anzeige mit Spezialsymbolen Betriebsfeuchtigkeit ..........Unter 85 % RH Lagertemperatur..........-20 °C bis 60 °C Lagerungsfeuchtigkeit .........Unter 75 % RH Referenztemperatur ..........23 °C ± 5 °C Temperaturkoeffizient..........0,1 % X (spezifizierte Genauigkeit) / °C (< 18 °C oder > 28 °C) Betriebstemperatur..........0 °C bis +50 °C... -
Seite 21: Erdschleifenwiderstand
Earth Ground Clamp Spezifikationen Erdschleifenwiderstand Genauigkeit Bereich (± % von Messwert + Ω) 0,025 bis 0,250 Ω ± 1,5 % + 0,02 Ω 0,250 bis 1,000 Ω ± 1,5 % + 0,002 Ω 1,000 bis 9,999 Ω ± 1,5 % + 0,01 Ω 10,00 bis 50,00 Ω... - Seite 22 1630 Bedienungshandbuch...
