Bedienungshandbuch
Überblick
Um sich mit den Merkmalen der Messzange besser vertraut zu machen, die
Abbildungen 1 und 2 und die Tabellen 1 und 2 beiziehen.

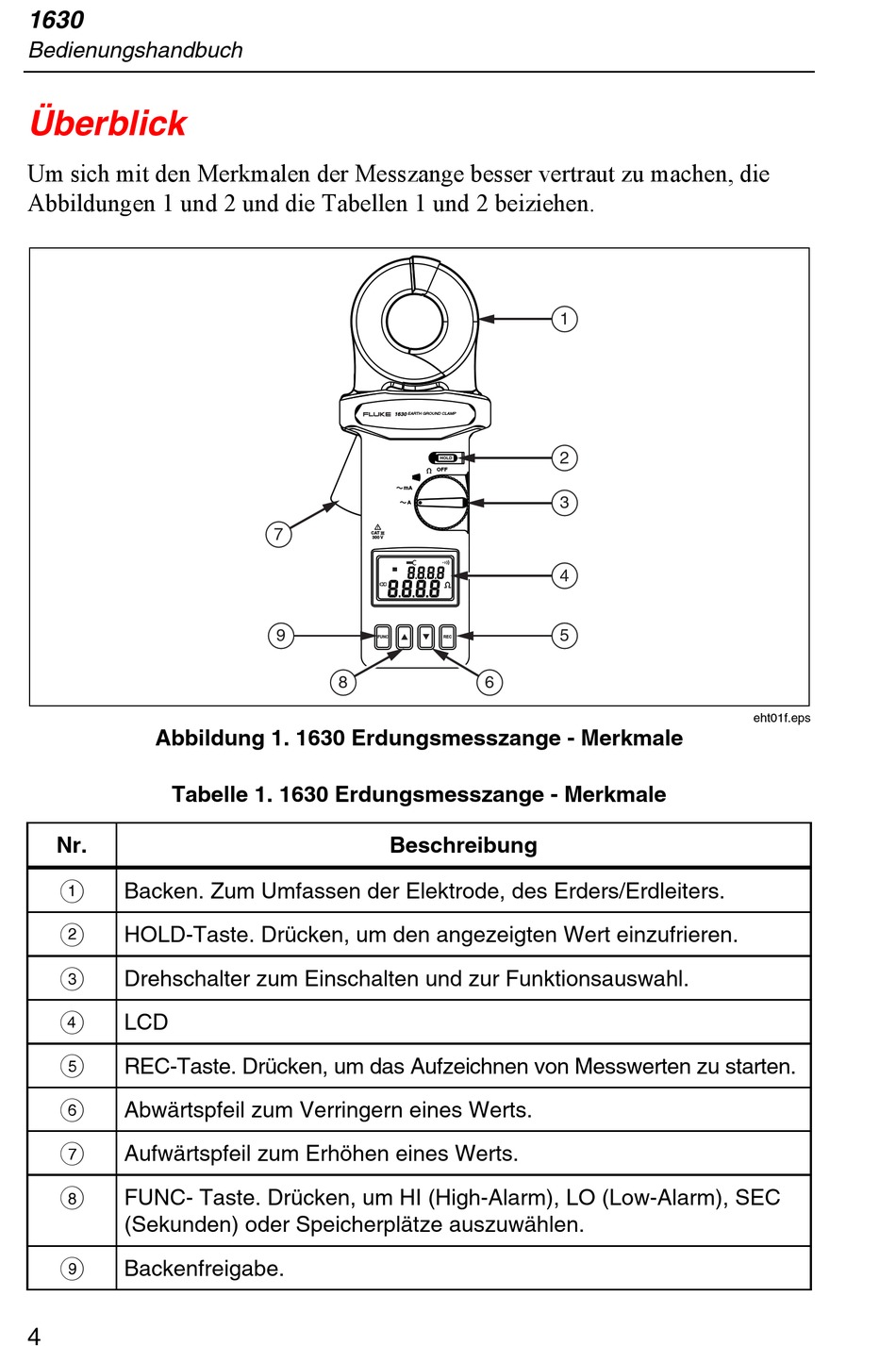

Abbildung 1. 1630 Erdungsmesszange - Merkmale
Tabelle 1. 1630 Erdungsmesszange - Merkmale
Nr.
A
Backen. Zum Umfassen der Elektrode, des Erders/Erdleiters.
B
HOLD-Taste. Drücken, um den angezeigten Wert einzufrieren.
C
Drehschalter zum Einschalten und zur Funktionsauswahl.
D
LCD
E
REC-Taste. Drücken, um das Aufzeichnen von Messwerten zu starten.
F
Abwärtspfeil zum Verringern eines Werts.
G
Aufwärtspfeil zum Erhöhen eines Werts.
H
FUNC- Taste. Drücken, um HI (High-Alarm), LO (Low-Alarm), SEC
(Sekunden) oder Speicherplätze auszuwählen.
I
Backenfreigabe.
4
1630
EARTH GROUND CLAMP
HOLD
OFF
mA
A
7
CAT
300 V
9
FUNC
REC
8
Beschreibung
1
2
3
4
5
6
eht01f.eps
