Installation
130

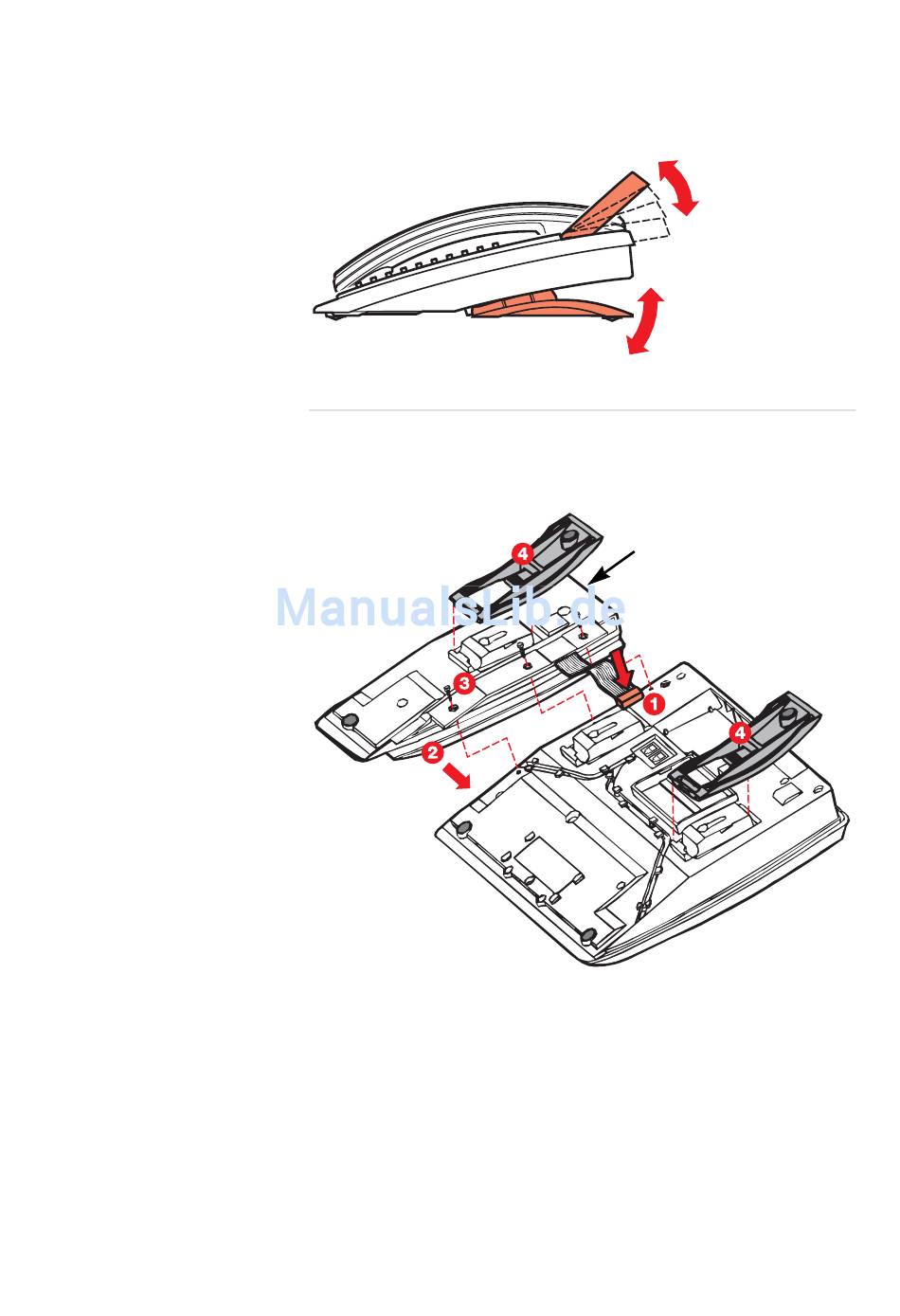

Anbringen des Tastenmoduls
1 Kabel anschließen.
2 Tastenmodul anbringen.
3 Mit Schrauben sichern.
4 Standfüße anbringen.
Wenn Sie lediglich ein bis zwei Tastenmodule an Ihr Systemtelefon
anschließen möchten, können Sie die Tastenmodule des Typs
DBY 409 01 benutzen. Diese Tastenmodule benötigen keine
externen Netzkabel, da die Stromversorgung über das Telefon
erfolgt.
BusinessPhone – Dialog 4224 Operator / Dialog 3214
Hochklappbares
Display
Einstellbarer
Neigungswinkel
Anschluss des
Stromkabels (24 V AC)
bei mehr als zwei
installierten
Tastenmodulen. Kabel
immer am ersten
Tastenmodul anschließen.
