Verbinden Sie den Lautsprecher mit
den Lautsprecherklemmen (9 und 12)
Bedienung
Nachdem der Anschluß erfolgt ist und Sie die Verkabelung nochmals überprüft
haben können Sie den Autoverstärker das erste Mal in Betrieb nehmen.
Klemmen Sie nach der Überprüfung
den Minuspol der Batterie wieder an.
Drehen Sie den Regler GAIN (14)
gegen den Uhrzeigersinn auf Mini-
mum.
Drehen Sie die Regler BASS (3) und
TREBLE (1) in Mittelstellung.
Schalten Sie Ihr Autoradio ein.
Erlischt die PROTECT-LED (4), dre-
hen Sie die Lautstärke des Autoradi-
os auf ca. 75% der maximalen Lauts-
tärke.
Justieren Sie jetzt die Maximallauts-
tärke mit dem Regler GAIN (14) auf
ein für Sie erträgliches Maß. Beim
Einsatz mehrerer Verstärker passen
Sie die Lautstärke der verschiedenen
Verstärker untereinander an.
14
(+) -Pol Lautsprecher >
Lautsprecherklemme L+ (9)
(-) -Pol Lautsprecher >
Lautsprecherklemme R- (12)
Die Beleuchtung der Aussteuerungs-
anzeigen (2) schaltet sich ein und die
PROTECT-LED (4) leuchtet kurz rot
auf. Sie erlischt nach Ablauf der Ein-
schaltverzögerung.
Sollte die PROTECT-LED (4) dauernd
rot leuchten, so liegt ein Fehler vor.
Der Verstärker muß sofort ausge-
schaltet werden. Überprüfen Sie in
solch einem Fall alle Anschlüsse und
Lautsprecher. Sollte hierbei kein Feh-
ler feststellbar sein ziehen sie bitte
einen Fachmann zu Rate.
Achten Sie darauf, daß die maximale
Lautstärke von der Leistungsfähigkeit
der Lautsprecher und des Verstärkers
abhängt. Durch eine zu hohe Lauts-
tärke kann es zu Schäden sowohl an
den Lautsprechern, als auch am Ver-
stärker kommen.

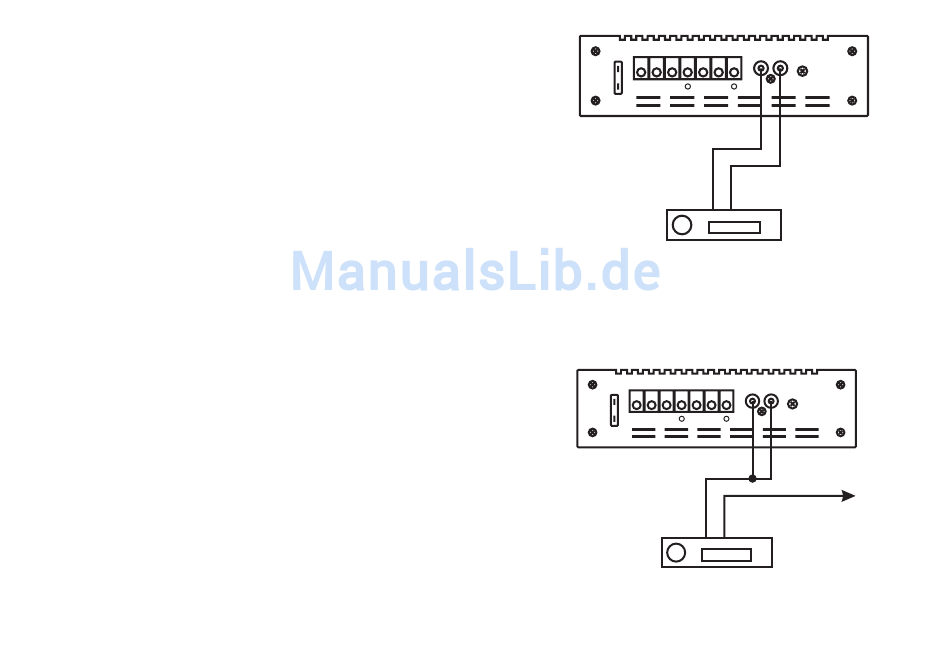

Stereobetrieb (Normalbetrieb):
B+ REM GND L+
FUSE
..
+
BRIDGED
Verbinden Sie die Cinchbuchsen
INPUT (13) mit dem Vorverstärker-
ausgang des Autoradios.
Mono-Brückenbetrieb:
B+ REM GND L+
L-
FUSE
..
+
BRIDGED
Vorverstärkerausgänge
INPUT
L-
R+ R-
L
R
GAIN
..
-
Vorverstärkerausgänge
L
R
Autoradio
weiße Cinchbuchse >
Autoradioausgang links
rote Cinchbuchse >
Autoradioausgang rechts
INPUT
R+ R-
L
R
GAIN
..
-
zu einem zweiten
Verstärker
L
R
Autoradio
11
