Überhitzungs-Sicherheitssystem:
Sicherheitsgrenzen-Thermostat gesteuert. Es befindet sich am
Haupt-Wärmetauscher
und
stoppt
Durchflusstemperatur 100°C erreicht, um ein Kochen des Wassers
zu verhindern, was andernfalls das Gerät beschädigen könnte.
Pumpen-Anti-Blockage-System: Die Pumpe läuft während langen
Zeiten der Inaktivität alle 24 Stunden 30 Sekunden lang, um
sicherzustellen, dass sie nicht blockiert. Um diese Funktion zu
aktivieren, muss das Gerät an die Stromversorgung angeschlossen
sein.
Anti-Blockiersystem Drei-Wege-Ventil: In Fällen, in denen das
Gerät über länger Zeit nicht betrieben wird, schaltet das Drei-Wege-
Ventil seine Position alle 24 Stunden um, um ein Blockieren zu
verhindern. Um diese Funktion zu aktivieren, muss das Gerät an die
Stromversorgung angeschlossen sein.
Sicherheit vor einem Trockenlaufen: Dieses System wird vom
Druckfühler gesteuert. Es schaltet das Gerät aus und stellt die
Systemsicherheit sicher, wenn der Wasserdruck der Heizinstallation
aus irgendeinem Grund unter 0,6 Bar fällt.
Flammenionisationssteuerung: Dieses System wird von der
Ionisationselektrode
gesteuert.
Es
Brenneroberfläche eine Flamme bildet. Wenn keine Flamme
vorhanden ist, schaltet es das Gerät aus, stoppt den Gasfluss und
warnt den Benutzer.
Hochdruckschutz:
▪ Druckfühler: Wenn der Heizsystemdruck 2,8 Bar erreicht, stoppt
das Steuergerät den Heizbetrieb und verhindert so, dass der
Druck steigt.
▪ Sicherheitsventil: Wenn der Wasserdruck des Heizkreislaufs
3 Bar übersteigt, wird automatisch etwas Wasser über das
Sicherheitsventil abgelassen, um den Druck unter 3 Bar zu halten
und so den Kessel und die Heizungsinstallation zu schützen.
Automatische Entlüftungsventile: Es gibt zwei Entlüftungsventile,
eines an der Pumpe und eines am Wärmetauscher. Sie helfen
dabei, die Luft in der Installation und im Heizkreislauf zu entlüften,
damit
es
zu
keinen
Lufteinschlüssen
Betriebsproblemen kommt.
Frostschutz-Sicherheitssystem: Diese Funktion schützt das Gerät
und die Heizungsinstallation vor Frostschäden. Dieses System wird
vom Durchfluss-Temperaturfühler gesteuert, der sich am Auslass
des Haupt-Wärmetauschers befindet. Dieser Schutz aktiviert die
Kesselpumpe, wenn die Wassertemperatur unter 13°C fällt und
aktiviert den Brenner, wenn die Wassertemperatur unter 8°C fällt.
Das Gerät läuft weiter, bis die Temperatur 20°C erreicht. Um diese
Funktion zu aktivieren, muss das Gerät mit der Stromversorgung
verbunden und das Hauptgasventil muss geöffnet sein. Schäden
durch Frost sind nicht von der Garantie abgedeckt.
Niederspannungssicherheitssystem: Dieses System wird von der
Steuereinheit gesteuert. Wenn die Stromversorgung unter 170 Volt
fällt, wechselt der Kessel in den Fehlermodus. Es handelt sich um
einen Blockierfehler und der Kessel läuft ohne Zurücksetzen weiter,
wenn die Netzspannung über 180 Volt liegt. Es wird empfohlen,
einen Spannungsregler mit ausreichender Leistung und vom
richtigen Typ an Punkten mit Spannungsschwankungen unter dieser
Grenze zu verwenden, um einen fehlerlosen Betrieb zu erzielen.
Hochversorgungsspannung-Schutzsystem: Eine Sicherung an
der Steuerungseinheit schützt das Gerät und die Verkabelung vor
schädlichen Effekten von Elektrofehlern, die durch einen Überstrom
verursacht werden, und deaktiviert fehlerhafte Geräte. Die Sicherung
"reagiert" (öffnet sich), wenn die getragene Spannung den Nennwert
über zu lange Zeit übersteigt.
Automatisches Bypass-System: Dieses System stellt sicher, dass
der Durchfluss jederzeit fortgesetzt wird, um eine Überhitzung des
Wärmetauschers zu verhindern. Dieses System wird auch durch
eine
spezielle
Bypass-Funktion
unterstützt.
D2CND024A1/4AA + D2TND012~024A4AA
Wandmontierter Brennwertkessel
3P469346-3E – 2017.07
Das
System
wird
vom
Zündungssteuerung-Sicherheitssystem: Die Kesselsteuereinheit
überwacht die Flamme, um eine schlechte Zündung und mögliche
das
Gerät,
wenn
die
Risikobedingungen zu verhindern. Sie führt außerdem eine
Selbstprüfung auf eine eigene Fehlfunktion durch und hält die
Emissionen auf einem niedrigen Pegel.

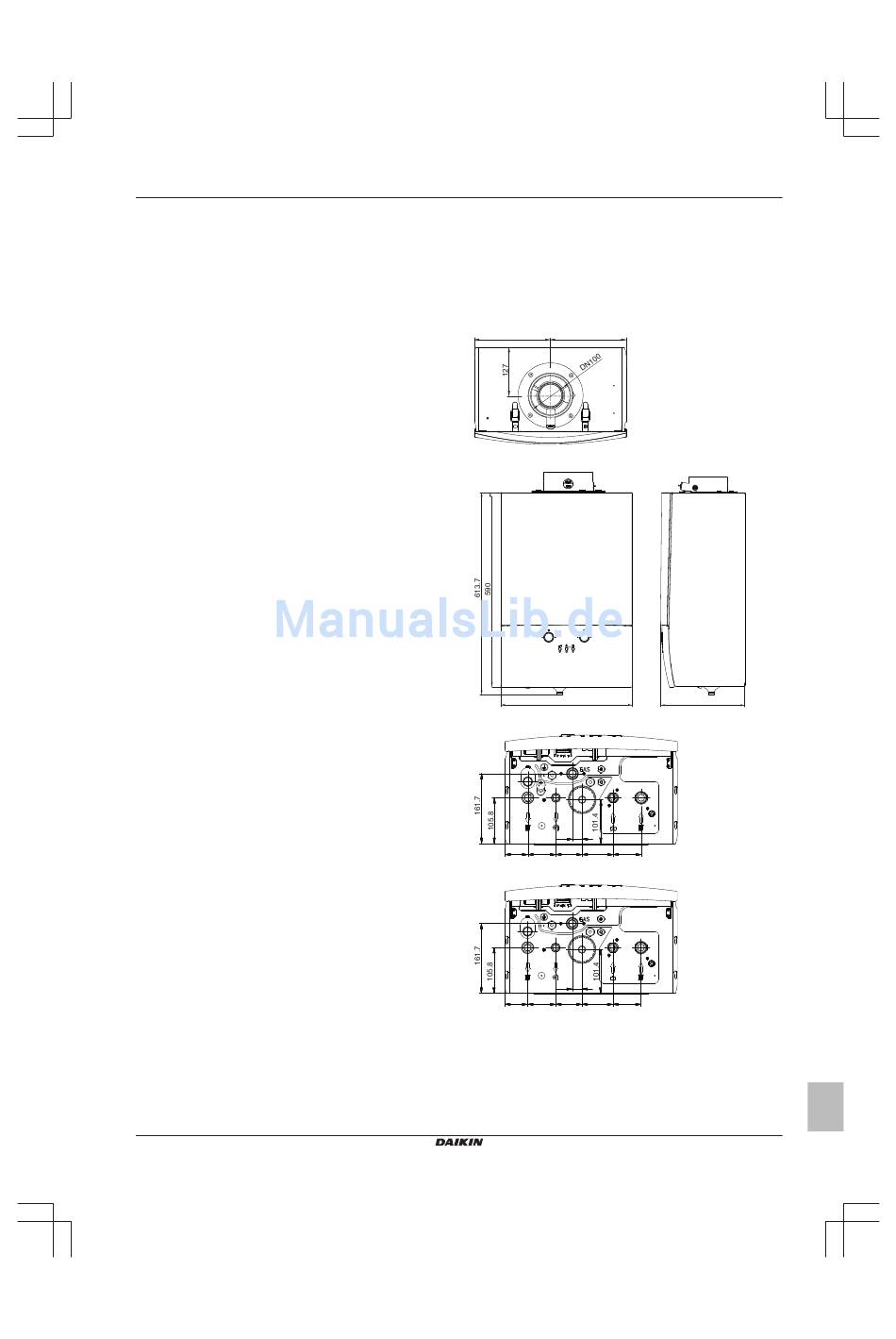

3.2
Draufsicht
Ansicht von vorn und rechte Seite
prüft,
ob
sich
auf
der
und
somit
zu
Ansicht von unten des Modells D2CND024A1AA
Ansicht von unten des Modells D2CND024A4AA
der
Steuereinheit-Software
3 Informationen zum Gerät
Abmessungen
200
200
400
22.4
53
65
61
71.9
65.1
22.4
53
65
61
71.9
65.1
255.5
Installationsanleitung
