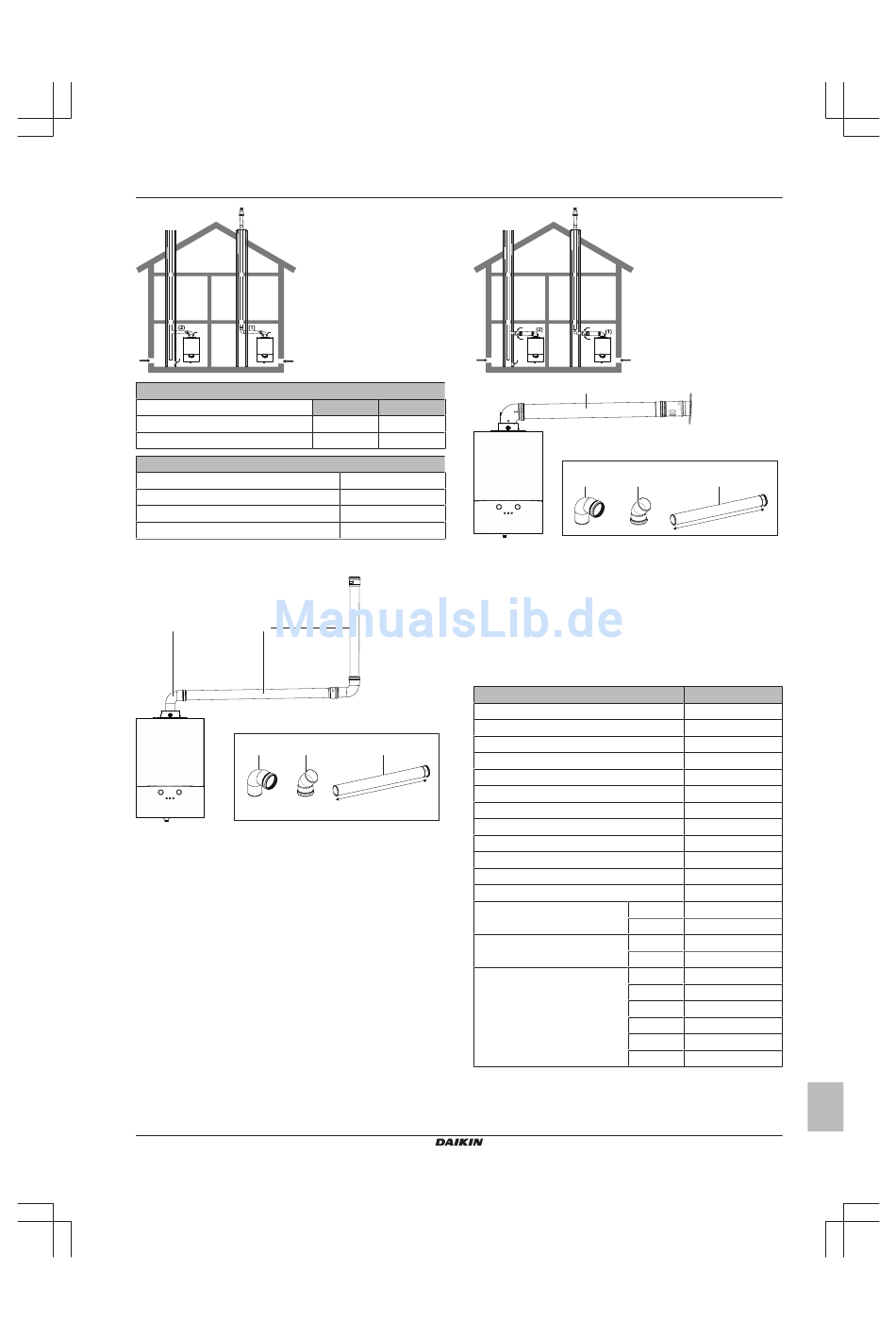

Zulässige Abzugslänge für B53
Rauchkanal 60 mm
Rauchkanal 80 mm
Äquivalentlänge der Optionen
90-Grad-Kniestück 60 mm
45-Grad-Kniestück 60 mm
90-Grad-Kniestück 80 mm
45-Grad-Kniestück 80 mm
Subtrahieren Sie den Äquivalenzlängenwert der Biegungen vom
zulässigen Abzugslängenwert.
a
b
c
d
a
90-Grad-Kniestück 60 mm
b
Verlängerung 60 mm
Optional:
c
90-Grad-Kniestück 60 mm
d
45-Grad-Kniestück 60 mm
e
Verlängerung 60 mm
L= 250-500-1000-1500-2000 mm
Typ B33 (offenes Abzugssystem)
Der mehrfach bediente Kamin ist ein System, das Teil des
Gebäudes ist und eine separate CE-Kennzeichnung aufweist. Die
Verbindung zwischen dem Kessel und dem Schacht muss über
Daikin hergestellt werden.
D2CND024A1/4AA + D2TND012~024A4AA
Wandmontierter Brennwertkessel
3P469346-3E – 2017.07
D2TND*
D2CND*
24,0 m
20,0 m
130,0 m
112,0 m
1,5 m
1,0 m
2,0 m
1,0 m
Optional:
Bestellcodes Rauchgasteile
Erforderliche Rauchgassätze und/oder zusätzliche Teile können mit
den in der Tabelle unten aufgeführten Bestellcodes über Daikin
bestellt werden:
Wandanschluss-Kit 60/100 (C13x)
Wandanschluss-Kit 80/125 (C13x)
e
Dachanschluss-Kit 60/100 (C33x)
Dachanschluss-Kit 80/125 (C33x)
Verzweigung 60/100 mit Messpunkt
L
90-Grad-Kniestück 60/100 mit Messpunkt
90-Grad-Kniestück 60/100
90-Grad-Kniestück 80/125
45-Grad-Kniestück 60/100
45-Grad-Kniestück 80/125
30-Grad-Kniestück 60/100
30-Grad-Kniestück 80/125
Verlängerungskanal 60/100
Verlängerungskanal 80/125
Ziegeldach-Auslasssatz 60/100
4 Installation
a
b
c
a
B33 Rauchgassatz
b
90-Grad-Kniestück 60 mm
c
45-Grad-Kniestück 60 mm
d
Verlängerung 60 mm
L = 500 mm
Rauchgasteil
DRWTER60100AA
EKFGW6359
EKFGP6837
EKFGP6864
EKFGP4667
DRMEEA60100BA
EKFGP4660
EKFGP4810
EKFGP4661
EKFGP4811
EKFGP4664
EKFGP4814
500 mm
EKFGP4651
1000 mm
EKFGP4652
500 mm
EKFGP4801
1000 mm
EKFGP4802
18°/22°
EKFGS0518
23°/27°
EKFGS0519
25°/45°
EKFGP7910
43°/47°
EKFGS0523
48°/52°
EKFGS0524
53°/57
EKFGS0525
Installationsanleitung
d
L
Bestellcode
