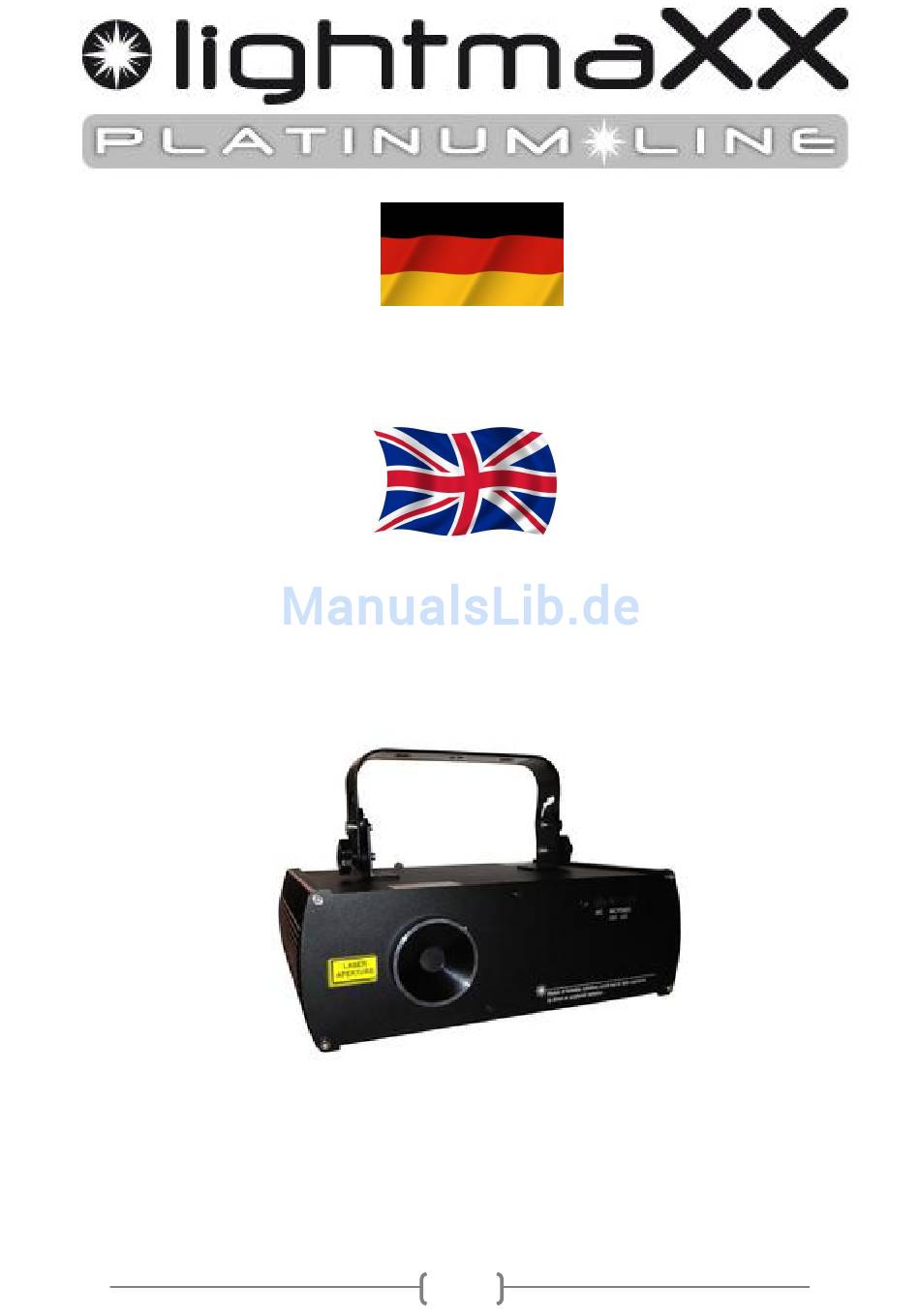

LightmaXX SPECTRAL 3D
Lieber Kunde,
vielen Dank das Sie sich für ein Produkt von LightmaXX entschieden haben. In der
folgenden Anleitung erhalten Sie wichtige Informationen über dieses Produkt sowie
deren Eigenschaften und Funktionen.
1

Werbung

loading

Verwandte Anleitungen für Lightmaxx SPECTRAL 3D

Inhaltszusammenfassung für Lightmaxx SPECTRAL 3D

  • Seite 1 Seite: 1-4 User Manual Page: 5 - 9 LightmaXX SPECTRAL 3D Lieber Kunde, vielen Dank das Sie sich für ein Produkt von LightmaXX entschieden haben. In der folgenden Anleitung erhalten Sie wichtige Informationen über dieses Produkt sowie deren Eigenschaften und Funktionen.
  • Seite 2 !ACHTUNG! Laserschutzbestimmungen: Durch die starke Bündelung des Laserstrahls ist die gesamte Lichtenergie auf eine geringe Fläche konzentriert. Wird das menschliche Auge von diesem Strahl getroffen, kann dies Schädigungen hervorrufen. Insbesondere besteht die Gefahr von Augenverletzungen beim Blick in den direkten Strahl. Ist der Strahl abgelenkt, was bei den kompakten Showlasersystemen durch die Scanning Einheit fast immer der Fall ist, ist die Wirkung und somit die Gefahr des Strahls um ein Vielfaches geringer.
  • Seite 3 Technische Daten: Laserleistung: 200mW ROT / 100mW GRÜN / 150mW BLAU Scanner: 20.000pps High Speed Galvo-Scanner Funktions Modis: Sound to Light, Automatik Modus, Master/Slave, DMX 512 Anschlusswerte: 240 V, 50 Hz / 30 Watt Gewicht: 1,5 Kg Einstellungen der Funktionen: Dip Switch Sound-to-light Auto Beam...
  • Seite 4 DMX Betrieb: Für den DMX Betrieb schalten Sie den DIP Switch 10 auf ON. Mit den schaltern 1-9 stellen Sie die DMX Startadresse ein. DMX – Protokoll: 0~49 Sound active mode 50~99 Auto-beam mode Mode select 100~149 Auto-animation mode 150~199 Static patterns 200~255 Dynamic Patterns...

  • Seite 5: Installation

    Service and repair The Laser Show equipment has no major serviceable parts. Repair of electronic- components (transistors, IC´s) or changing other parts are not allowed by untrained persons. If there is a problem with the Laser Show equipment, your local service engineer will help you with repair or replacement. We recommend shipping the Laser Show equipment to the manufacturer for reparation.
  • Seite 6 Features of the product: 1. Laser: 200mW red laser@650nm, 100mW green laser@532nm, 150mW blue laser@447nm 2. Scanner system: 20K high speed optical scanner 3. Working Modes: Sound Active, Auto run, DMX512 (12 CH), Master/slave mode 4. Interface: 3 pins XLR jack for DMX or Maser-Slave linking; 5.
  • Seite 7 Function and Setting Dip Switch Sound-to-light Auto Beam DMX/Slave mode As the above chart, DIP switch setting reference as follows: Stand alone (1). Sound active: ALL OFF (2). Auto beam run: #1 ON Master and Slave mode (1). DMX and DMX Slave & Master: #1 and #10 ON (2).
  • Seite 8 Instruction for DMX channels 0~49 Sound active mode 50~99 Auto-beam mode Mode select 100~149 Auto-animation mode 150~199 Static patterns 200~255 Dynamic Patterns Color select 0~255 0 is LASER OFF, the rest to change colors Pattern select 0~255 Selecting patterns 0~127 Manual up to down moving Y axis moving 128~191...

  • Seite 9: Troubleshooting

    TROUBLE SHOOTING 1. If the power supply indicator is off and the laser doesn't work, please check the power supply and the input voltage. 2. In Stand-Alone operation, if the power supply indicator is ON and sound active indicator is OFF, but the laser doesn't work.
