1.0 Aufstellung Ihres Morsø-Ofens
1.1 Auspacken des Ofens
2B-Classic: Nach dem Auspacken Brennkammer von der
Holzpalette schrauben und sorgfältig zur Seite legen. Um
Schäden an Ofen und Fußboden zu vermeiden, kann man
dazu die Papierverpackung als Unterlage verwenden. Pa-
cken Sie die dem Ofen beiliegenden Füße aus und schrau-
ben Sie sie mit den mitgelieferten Schrauben am gussei-
sernen Ofenboden fest.

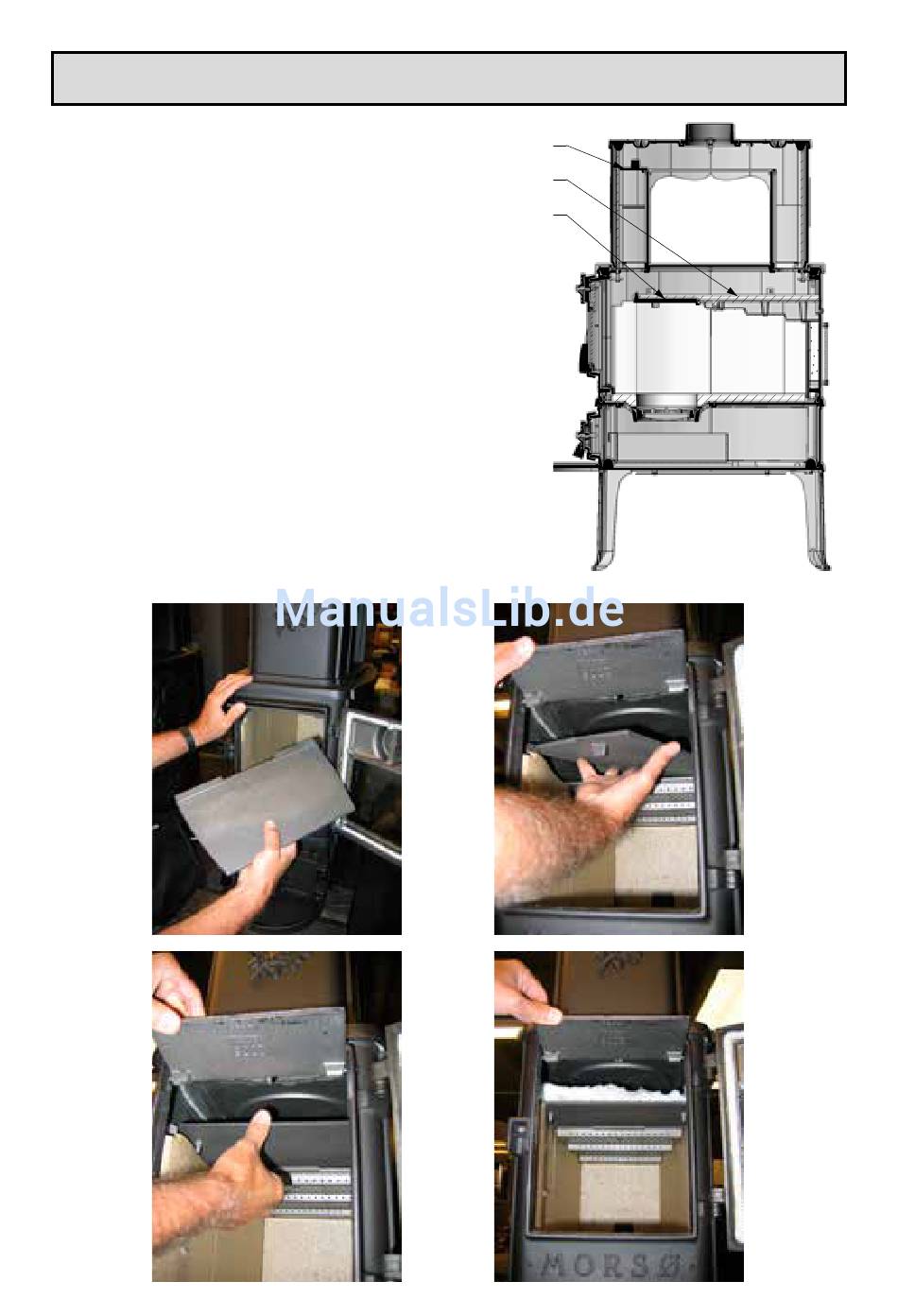

Platzierung der vorderen Rauchleitplatte
Führen Sie die vordere, mit der Nummer 2038 gekennzeich-
nete Rauchleitplatte (1) hierzu durch die Türöffnung, vgl. un-
ten stehende Skizze und Abbildungen.
Legen Sie anschließend sorgfältig die Isolationsmatte (2)
auf die gusseisernen Rauchleitplatten.
Stellen Sie vor dem ersten Anzünden des Ofens sicher,
dass die vordere Rauchleitplatte korrekt montiert wurde
und dass die Isolationsmatte die gesamte Rauchleitplat-
te bedeckt.
A
3
2
1
Dim. without indication of margin acc. to DS/ISO 2768-1 m
Material:
Weight:
A
Model no.
Drawingtype:
Location of file:
U:\udv\Tegninger\1B&2B\2B Classic & 2B Standard Assembly.SLDASM
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
A-A
Rev.
Revisions
Title:
Construction:
Snit
Released:
2B Classic EN
Format:
Scale:
Morsø 2B Classic
Itemno.:
Drawing no.:
2B-138 a
Sign.:
Date:
RSV
15.12.2009
A4
1:5
Side 1 of 2
