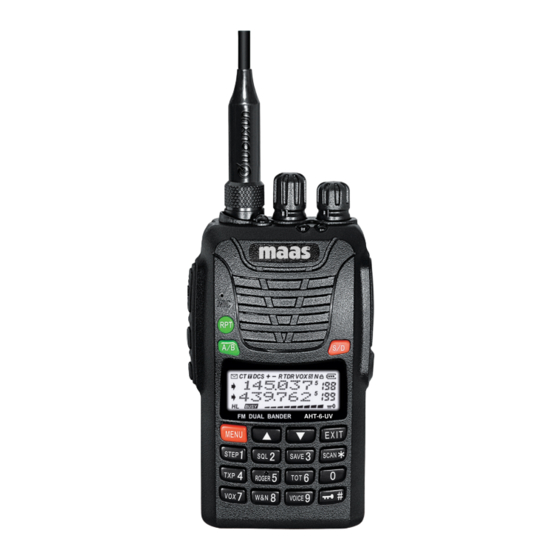

- Seite 1 AHT-6-UV VHF/UHF-HANDFUNKGERÄT DUAL-BAND · DUAL-FREQUENZ DUAL-DISPLAY · DUAL-STAND-BY DUAL-BAND Multifunktions-Taste DTMF-Coder 199 Speicher für Repeater-Betrieb DUAL-STAND-BY BEDIENUNGSANLEITUNG RoHS...
- Seite 3 Vielen Dank dafür, dass Sie ein -Handfunkgerät erworben haben. Dieses Handfunkgerät entspricht dem modernsten Stand der Technik, bietet Multifunktionalität und stabile Performance und ist leicht zu bedienen. Wir sind sicher, dass Sie mit der hohen Qualität des Geräts und seinen vielfältigen Funktionen, die auf Ihre Kommunikations- bedürfnisse abgestimmt sind, zufrieden sein werden.
-
Seite 4: Ce-Erklärung
Hinweise LESEN SIE DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, BEVOR SIE DIESES -HAND- FUNKGERÄT IN BETRIEB NEHMEN. Vorsicht: Hochfrequente Strahlung Wie alle Handfunkgeräte und Mobiltelefone strahlt auch dieses Funkgerät hochfrequente Energie ab. Die für die Europäische Union geltenden Grenzwerte werden eingehalten. CE-Erklärung Der Importeur versichert, dass dieses Handfunkgerät den Anforderungen der Direktive 1999/5/EC entspricht. - Seite 5 Professionelles FM-Handfunkgerät Funkgerät erfüllt folgende Standards in Bezug auf hochfrequente Strahlung: • United States Federal Communications Commission, Code of Federal Regulations; 47CFR part 2 sub-part J • American National Standards Institute (ANSI)/Institute of Electrical and Electronic Engineers (IEEE) C95. 1-1992 •...
- Seite 6 • Setzen Sie unbedingt einen Original-Akku als Ersatz ein, wenn Sie sich einen neuen Akku beschaffen müssen. Spezifiziertes Zubehör In der Bedienungsanleitung finden Sie eine Aufstellung des für das Gerät spezifizierten Zubehörs. Weitere Informationen erhalten Sie auch auf www.maas-elektronik.com. Hinweise für die Benutzung • Amateurfunkgeräte dürfen nur von Personen mit einer Amateurfunk-Zulassung (Lizenz) betrieben werden.
-
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Professionelles FM-Handfunkgerät Auspacken und überprüfen ....................Mitgeliefertes Zubehör ......................1 Funktionen 2–3 ..........................Es geht los 4–9 ..........................LC-Display ............................ 4 Bedienelemente und Anschlüsse ..................5–9 Direktzugriff auf die Menüs 10–13 ..................Bedienung 14–53 ........................Menü-Verriegelungsfunktion .................... 14–15 Frequenzschrittweite einstellen (STEP) – MENÜ 1 ..............15 Squelch-Pegel einstellen (SQL-LE) –... - Seite 8 Inhaltsverzeichnis Sprachauswahl (VOICE) – MENÜ 9 ..................20 Sendezeit-Alarm einstellen (TOA) – MENÜ 10 ................ 20 Quittungston einstellen (BEEP) – MENÜ 11 ................21 Einschalt-Anzeige wählen (PONMSG) – MENÜ 12 ............21–22 Busy Channel Lockout einschalten (BCL) – MENÜ 13 ............22 Automatische Tastenverriegelung einschalten (AUTOLK) –...
- Seite 9 Professionelles FM-Handfunkgerät Editieren von Kanalnamen (CHNAME) – MENÜ 27 ............38–39 Speicherkanäle programmieren (MEM-CH) – MENÜ 28 ..........39–40 Speicherkanäle löschen (DEL-CH) – MENÜ 29 ................ 40 Reset-Funktion (RESET) – MENÜ 30 .................. 41–42 Notrufkanal wählen (SOS-CH) – MENÜ 31 ................43 CTCSS-/DCS-Scan (SCN CD) –...
- Seite 10 Inhaltsverzeichnis Problembehandlung 54–55 ....................Tabellen 56–58 ..........................Anhang 1 (CTCSS-Frequenzen) ....................56 Anhang 2 (DCS-Codes)......................57–58 Technische Daten ........................Optionales Zubehör ......................Hinweis zur Bedienungsanleitung ................
-
Seite 11: Auspacken Und Überprüfen
Auspacken und überprüfen Professionelles FM-Handfunkgerät Packen Sie das Handfunkgerät vorsichtig aus. Bevor Sie die Verpackung entsorgen, sollten Sie prüfen, ob das Zubehör vollständig ist. Falls etwas fehlt, kontaktieren Sie bitte unverzüglich Ihren -Händler. Mitgeliefertes Zubehör MENU EXIT STEP SCAN SAVE ROQER W&N VOICE... -
Seite 12: Funktionen
Funktionen 1. Dualbander, Dualfrequenzen, duales Display und Dual-Stand-by 2. Frequenzbereiche (lassen sich für die jeweiligen Einsatzländer anpassen): 144 bis 146 MHz und 430 bis 440 MHz (Rx/Tx) 3. Betriebsarten: U+V, V+V oder U+U möglich 4. Band-Split-Betrieb: VHF Tx & UHF Rx oder UHF Tx & VHF Rx möglich 5. - Seite 13 Professionelles FM-Handfunkgerät 20. Helles Blinklicht 21. Frequenzschrittweite wählbar: 5/6,25/10/12,5/25/50/100 kHz 22. Sendeleistung während des Sendens umschaltbar 23. Li-Ionen-Akkupack mit hoher Kapazität 24. Intelligentes Ladegerät 25. Offset-Frequenz einstellbar (0 bis 69,975 MHz) 26. Offset-Richtung wählbar 27. Busy Channel Lockout 28. Einschalt-Anzeige wählbar (Akkuspannung, Normaldisplay oder Begrüßungstext) 29.
-
Seite 14: Es Geht Los
Es geht los LC-Display Im Display werden je nach gewähltem Betriebszustand die verschiedenen Informationen angezeigt. Die nachfolgende Abbildung dient zur Erläuterung der einzelnen Symbole bzw. Zeichen. Revers-Frequenz Dualband-Stand-by Offset (negativ) VOX-Funktion Offset (positiv) Signal auf Nebenfrequenz Bandbreitenanzeige Akku-Ladezustand CTCSS Menü-/Kanalnummer Pfeil zeigt die Hauptfrequenz an Menü-/Kanalnummer... -
Seite 15: Bedienelemente Und Anschlüsse
Professionelles FM-Handfunkgerät Bedienelemente und Anschlüsse Drehknopf Lampe Antenne Ein/Ausschalter mit Lautstärkeregler Empfangs-LED Sende-LED Mikrofon Multifunktionstaste A/B-Umschalttaste Mono-/Dualband-Umschalttaste für die Hauptfrequenz LC-Display Exit-Taste AHT-6-UV Menü-Taste MENU EXIT Revers-Frequenz-/Scan-Taste STEP SCAN Zifferntasten SAVE Verriegelungs-/Stoppuhr-Taste ROQER W&N VOICE Up/Down-Tasten Hinweis: Schnellumschaltung der Betriebsmodi ( MENU Schnellneustart des Handfunkgeräts (... - Seite 16 Es geht los Buchsen für PTT-(Sende-)Taste Lautsprecher und Mikrofon PF-Taste 1: Scan / Lampe SOS-Kanal / Radio Akku-Verriegelung Taste für: Monitor (lange drücken) Blinklicht (kurz drücken)
- Seite 17 Professionelles FM-Handfunkgerät Menüs suchen Im Menü-Modus oder kurz drücken, um schnell bestimmte Funktionen oder Einstellungen zu wählen, oder lang drücken, um die Wahl zu beschleunigen. Monoband-/Dualband-Umschaltung drücken Monoband < - - - - - - - - - > Dualband Schneller Neustart des Handfunkgeräts Im Stand-by drücken, worauf das Display...
- Seite 18 Es geht los A/B-Taste zur Wahl der Hauptfrequenz drücken, um die Hauptfrequenz zu wählen. Die Frequenz im Display, vor der sich der Bandmar- ker-Pfeil befindet, ist die Hauptfrequenz. Die Frequenz ohne Pfeil ist die Zweitfrequenz. Auf der Hauptfrequenz kann man senden und empfangen, während die Zweitfrequenz nur zum Empfang dient.
- Seite 19 Professionelles FM-Handfunkgerät Multifunktionstaste RPT Im Stand-by die -Taste drücken, um die Funktion aufzurufen, die dieser Taste über das MENÜ 21 zugeordnet wurde: FM-Radio, Umschalten der Betriebsmodi, Repeater (+/– Offset, OFF, +/– R, R), Stoppuhr, Lampe oder Notruffunktion. Wenn im MENÜ 21 „OFF“ gewählt ist, hat die Taste keine Funktion.
-
Seite 20: Direktzugriff Auf Die Menüs
Direktzugriff auf die Menüs Menü-Nr. Tasten- Anzeige Wahl der Erläuterung Einstel- Rückkehr betätigung Einstellung der wählbaren lung zum Stand-by Funktion für den Zugriff Einstellungen speichern Seite oder 7 Schrittweiten wählbar: 1 Einstellung der EXIT MENU MENU MENU STEP 5k/6.25k/10k/12.5k/ Parameter wählen Frequenzschrittweite 25k/50k/100k oder... - Seite 21 Professionelles FM-Handfunkgerät oder CHINES: chinesisch 9 Sprachauswahl EXIT MENU MENU MENU ENGLSH: englisch Parameter wählen OFF: Ansage ausgeschaltet oder Von 1 bis 10 in 10 Sendezeit- EXIT MENU MENU MENU STEP 1-Sek.-Schritten wählbar Parameter wählen Alarm OFF: TOA ausgeschaltet oder 11 Quittungs- ON: Quittungston eingeschaltet EXIT...
- Seite 22 Direktzugriff auf die Menüs oder 105 DCS-Codes EXIT 18 Sende- MENU (D023N – D754I) MENU MENU STEP W&N Parameter wählen OFF: DCS ausgeschaltet 3 Modi wählbar oder TO: Zeit-Modus EXIT 19 Scan-Modus MENU MENU MENU STEP VOICE Parameter wählen CO: Träger-Modus 1 SE: Träger-Modus 2 SCAN: Suchlauf starten oder...
- Seite 23 Professionelles FM-Handfunkgerät oder ON: Stoppuhr eingeschaltet 26 Stoppuhr EXIT MENU MENU MENU Parameter wählen OFF: Stoppuhr ausgeschaltet 27 Editieren von Kanalnamen max. 6 Zeichen oder EXIT MENU MENU Kanalnamen MENU lang (26 Buchstaben: A bis Z; Parameter wählen 10 Ziffern: 0 bis 9 verfügbar) oder 28 Speicher- EXIT...
-
Seite 24: Bedienung
Bedienung Menü-Verriegelungsfunktion Um ungewollte Veränderungen der Einstellungen in den Menüs zu vermeiden, kann man über die Programmier-Software eine Verriegelungsfunktion für die Menüs aktivieren: 1. Als Betriebsart den Kanalmodus wählen. 2. Markierung „MENU AVAILABLE“ in der Spalte Kanalmodus entfernen. Falls Änderungen in den Menüs erforderlich werden, muss man dazu zunächst in den Frequenzmodus umschalten. -
Seite 25: Frequenzschrittweite Einstellen (Step) - Menü 1
Professionelles FM-Handfunkgerät HINWEISE » Im Frequenz-/Kanalmodus: Zwischen Band A und Band B kann man mit der -Taste wechseln. Einstellun- gen in den Menüs werden jeweils für das Hauptband wirksam. » Im Frequenzmodus: Folgende neun Funktionen/Menüs lassen sich getrennt für Band A und Band B einstellen: Frequenzschrittweite, Sendeleistung, Squelch-Pegel, Bandbreite, CTCSS, DCS, Offset-Frequenz, Offset-Richtung und Kanalanzeige-Modus. -
Seite 26: Squelch-Pegel Einstellen (Sql-Le) - Menü 2
Bedienung Squelch-Pegel einstellen (SQL-LE) – MENÜ 2 Mit der Squelch lässt sich das Grundrauschen unterdrücken, da nur Signale mit einer bestimmten Sig- nalstärke die Rauschsperre öffnen. Wenn der Pegel zu hoch ist, hört man schwache Signale nicht, ist er zu niedrig, hört man evtl. Rauschen oder andere nicht erwünschte Signale. HINWEIS »... -
Seite 27: Sendeleistung Wählen (Txp) - Menü 4
Professionelles FM-Handfunkgerät Im Stand-by MENU drücken, worauf das Display anzeigt. SAVE MENU drücken, um die Einstellung im Menü vornehmen zu können, es erscheint „ON“, mit EXIT Stromsparmodus ein- oder ausschalten. Mit MENU speichern und mit zum Stand-by zurückkehren. Sendeleistung wählen (TXP) – MENÜ 4 In Frequenzmodus drücken, worauf das Display anzeigt. -
Seite 28: Roger-Piep Einstellen (Roger) - Menü 5
Bedienung Roger-Piep einstellen (ROGER) – MENÜ 5 Der Roger-Piep lässt sich in vier Varianten wählen: OFF: kein Roger-Piep; BOT: Roger-Piep nach dem Drücken der PTT zu Beginn der Sendung; EOT: Roger-Piep nach dem Loslassen der PTT am Ende der Sendung; BOTH: Roger-Piep zu Beginn und am Ende der Sendung. Im Stand-by MENU drücken, worauf das Display... -
Seite 29: Vox Einstellen (Vox) - Menü 7
Professionelles FM-Handfunkgerät VOX einstellen (VOX) – MENÜ 7 Mit der VOX lässt sich das Handfunkgerät sprachgesteuert auf Senden schalten. Da die VOX auf die Sprache reagiert und das Senden dadurch etwas verzögert, wird die erste Silbe nicht mitgesendet. Die- sen Fakt muss man bei der Benutzung der VOX berücksichtigen. Im Stand-by MENU drücken, worauf das Display... -
Seite 30: Sprachauswahl (Voice) - Menü 9
Bedienung Sprachauswahl (VOICE) – MENÜ 9 Für den Voice-Guide sind die Ansagen in Englisch oder Chinesisch möglich. Im Stand-by MENU drücken, worauf das Display anzeigt. VOICE MENU drücken, um die Wahl vornehmen zu können. Mit CHINES, ENGLSH oder OFF (Sprach- EXIT synthesizer ausgeschaltet) wählen, danach mit MENU... -
Seite 31: Quittungston Einstellen (Beep) - Menü 11
Professionelles FM-Handfunkgerät Quittungston einstellen (BEEP) – MENÜ 11 Per Quittungston wird die Bedienung bestätigt und auf falsche Bedienschritte oder Fehler hingewiesen. Es ist ratsam, diese Funktion einzuschalten, um Fehler bei der Bedienung auszuschließen. Im Stand-by MENU drücken, worauf das Display anzeigt. -
Seite 32: Busy Channel Lockout Einschalten (Bcl) - Menü 13
Bedienung MENU drücken, um die Einstellung im Menü vornehmen zu können, es erscheint „OFF“. Mit MENU EXIT BATT-V oder MSG wählen, danach mit speichern und mit zum Stand-by zurückkehren. Zum Ausschalten der Einschalt-Anzeige die Prozedur wiederholen und „OFF“ wählen. HINWEIS »... -
Seite 33: Automatische Tastenverriegelung Einschalten (Autolk) - Menü 14
Professionelles FM-Handfunkgerät Automatische Tastenverriegelung einschalten (AUTOLK) – MENÜ 14 Dieses Handfunkgerät besitzt eine automatische Tastenverriegelungsfunktion. ON: Wenn die Funktion eingeschaltet ist, werden die Tasten 15 Sek. nach der letzten Bedienung auto- matisch (elektronisch) verriegelt. Um die Verriegelung wieder auszuschalten, länger als 2 Sek. drü- cken. -
Seite 34: Sende-Ctcss Einstellen (T-Ctc) - Menü 16
Bedienung MENU drücken, um die Einstellung der Empfangs-CTCSS vornehmen zu können, es erscheint „OFF“. die gewünschte CTCSS-Frequenz zwischen 67,0 Hz und 254,1 Hz einstellen. Danach mit MENU EXIT speichern und mit zum Stand-by zurückkehren. Zum Ausschalten die Prozedur wiederholen und OFF wählen. HINWEIS »... -
Seite 35: Sende-Dcs Einstellen (T-Dcs) - Menü 18
Professionelles FM-Handfunkgerät MENU drücken, um die Einstellung der Empfangs-DCS vornehmen zu können, es erscheint „OFF“. MENU den gewünschten DCS-Code zwischen D023N und D754I einstellen. Danach mit EXIT speichern und mit zum Stand-by zurückkehren. Zum Ausschalten die Prozedur wiederholen und OFF wählen. HINWEIS »... -
Seite 36: Scan-Modus Wählen (Sc-Rev) - Menü 19
Bedienung Scan-Modus wählen (SC-REV) – MENÜ 19 Dieses Handfunkgerät verfügt über drei Scan-Modi: TO: Wenn ein Signal empfangen wird, stoppt der Suchlauf für 5 Sek. und wird danach automatisch fortgesetzt. CO: Wenn ein Signal empfangen wird, stoppt der Suchlauf und wird 3 Sek. nach dem Verschwinden des Signals automatisch fortgesetzt. - Seite 37 Professionelles FM-Handfunkgerät Im Stand-by MENU drücken, worauf das Display anzeigt. MENU drücken, um die Einstellung im Menü vornehmen zu können. Mit SCAN wählen. EXIT Danach mit MENU speichern und mit zum Stand-by zurückkehren. 2. LAMPE: Im Stand-by seitliche PF-Taste 1 drücken, um die Lampe ein- oder auszuschalten. Im Stand-by MENU drücken, worauf das Display...
- Seite 38 Bedienung HINWEISE » Wenn die Frequenz des SOS-Kanals nicht die Hauptfrequenz ist, schaltet das Handfunkgerät automatisch um, sodass der SOS-Kanal bei der Hauptfrequenz erscheint. Zum Zurückschalten muss die -Taste gedrückt werden. » Das Band, auf dem der Notruf gesendet werden soll, wird im MENÜ 31 (SOS-CH) festgelegt. Im Stand-by MENU drücken, worauf das Display...
- Seite 39 Professionelles FM-Handfunkgerät • Speichern der Stationen: Zum Speichern einer Station MENU drücken, worauf das Display anzeigt. Zum Speichern eine Zifferntaste zwischen drücken. Damit wird die Frequenz STEP VOICE der Station gespeichert, sodass man sie einfach wieder aufrufen kann. Das Handfunkgerät verfügt über zwei Speichergruppen für Rundfunkstationen. Das Speichern erfolgt gemäß...
-
Seite 40: Funktion Der Pf-Taste 2 Wählen (Radio/Betriebsart/Rpt/Uhr/Lampe/Alarm) - Menü
Bedienung Funktion der PF-Taste 2 (RPT) wählen (Radio/Betriebsart/RPT/Stoppuhr/Lampe/Alarm) – MENÜ 21 Für die RPT-Taste (PF2) kann man aus 6 verschiedenen Funktionen wählen. 1. RPT: Multifunktionale Repeater-Taste Im Stand-by kurz drücken, um nacheinander folgende Funktionen für den Repeater-Betrieb zu aktivieren: +R (positive Ablage und reverse Frequenz), –R (negative Ablage und reverse Frequenz), R (reverse Frequenz), +(positive Ablage) oder –... - Seite 41 Professionelles FM-Handfunkgerät Im Stand-by MENU drücken, worauf das Display anzeigt. Danach MENU drücken, um STEP die Einstellung im Menü vornehmen zu können. Mit die Einstellung SECOND wählen, worauf das EXIT Display anzeigt. Danach mit MENU speichern und mit zum Stand-by zurückkehren. HINWEIS »...
- Seite 42 Bedienung HINWEIS » Das Band, auf dem der Notruf gesendet werden soll, wird im MENÜ 31 (SOS-CH) festgelegt. 5. OFF: RPT-Taste ohne Funktion Bei dieser Einstellung ist die -Taste funktionslos. Im Stand-by MENU drücken, worauf das Display anzeigt. Danach MENU drücken, STEP um die Einstellung im Menü...
-
Seite 43: Umschalten Der Betriebsmodi (Ch-Mdf) - Menü 22
Professionelles FM-Handfunkgerät 7. FR/CH: Umschalten der Betriebsmodi Im Stand-by kurz drücken, um direkt zwischen Frequenz- und Kanalmodus hin- und herzuschalten. Im Stand-by MENU drücken, worauf das Display anzeigt. Danach MENU drücken, STEP um die Einstellung im Menü vornehmen zu können. Mit die Einstellung FR/CH wählen, worauf EXIT das Display... - Seite 44 Bedienung HINWEISE » Der Wechsel vom Frequenz- in den Kanalmodus ist, wenn das Funkgerät mit einem Passwort geschützt ist, nur nach Eingabe dieses Passworts möglich. Die Umschaltung der Anzeigevarianten des Kanalmodus geht ohne Passworteingabe. » Das Passwort lässt sich nur über die Programmier-Software eingeben bzw. ändern. »...
-
Seite 45: Beleuchtungs-Automatik Einschalten (Abr) - Menü 23
Professionelles FM-Handfunkgerät HINWEISE » Das Handfunkgerät lässt sich nur in den Kanalnummern- und/oder Kanalnamen-Modus umschalten, wenn mindestens ein Kanal mit einer Kanalnummer und/oder einem Kanalnamen programmiert ist. » Direktzugriff im Frequenz- oder reinem Kanalmodus (CH) MENU Im Stand-by drücken, um den Frequenz- oder Kanalmodus zu wählen. Wenn ein Passwort vergeben ist, muss dieses dabei eingegeben werden. -
Seite 46: Offset-Frequenz Einstellen (Off-Set) - Menü 24
Bedienung Offset-Frequenz einstellen (OFF-SET) – MENÜ 24 Die Offset-Frequenz ist die Frequenzablage zwischen Tx- und Rx-Frequenz. Sie ist zwischen 0 und 69,950 MHz einstellbar. Im Stand-by MENU drücken, worauf das Display anzeigt. MENU drücken, um die Einstellung im Menü vornehmen zu können, danach mit die Offset- Frequenz wählen oder direkt über die Tastatur eingeben. -
Seite 47: Stoppuhr Einschalten (Second) - Menü 26
Professionelles FM-Handfunkgerät 1. Frequenz einstellen. 2. Offset-Richtung und Offset-Frequenz einstellen. Beispiel (Frequenzen nicht für den Amateurfunk): Im Frequenzmodus soll das Handfunkgerät auf 450,025 MHz empfangen und auf 460,025 MHz senden. Im Frequenzmodus die Empfangsfrequenz einstellen oder mit eingeben. ROGER ROGER Danach drücken, um positive Ablagerichtung (+) zu wählen und mit MENU... -
Seite 48: Editieren Von Kanalnamen (Chname) - Menü 27
Bedienung Benutzung der Stoppuhr: Wenn die Funktion eingeschaltet ist, drücken, um die Stoppuhr zu starten. Beliebige Taste drücken, um sie anzuhalten. noch einmal drücken, um die Stoppuhr zurückzusetzen und neu zu starten. HINWEIS » Wenn die Stoppuhr angehalten wurde, kann man die Stoppuhrfunktion mit jeder Taste außer (wenn sie mit der Stoppuhrfunktion belegt ist) beenden. -
Seite 49: Speicherkanäle Programmieren (Mem-Ch) - Menü 28
Professionelles FM-Handfunkgerät 2 Kanal wählen, der einen Namen bekommen soll. MENU drücken, worauf das MENU Display sechs „–“-Symbole anzeigt. Mit das Zeichen für die erste Stelle wählen, dann mit EXIT zur zweiten Stelle gehen. Abschließend mit MENU bestätigen und drücken, worauf das Display der editierte Kanalname und rechts oben die Kanalnummer erscheinen. -
Seite 50: Speicherkanäle Löschen (Del-Ch) - Menü 29
Bedienung ROGER MENU MENU MENU drücken, eine Ansage teilt mit, dass W&N EXIT diese Frequenz als Sendefrequenz programmiert ist. Danach drücken. Damit ist der Speicherkanal mit unterschiedlichen Frequenzen für Empfang und Senden programmiert. HINWEISE » Falls erforderlich, sollte man die CTCSS-/DCS-Parameter vor dem Speichern der Sende- und Empfangsfrequen- zen des Kanals einstellen. -
Seite 51: Reset-Funktion (Reset) - Menü 30
Professionelles FM-Handfunkgerät Reset-Funktion – MENÜ 30 Das Handfunkgerät bietet zwei verschiedene Resets: VFO und ALL. Beim VFO-Reset werden alle Einstellungen auf die Werksvoreinstellung zurückgesetzt. Beim ALL-Reset werden zusätzlich alle Speicher gelöscht. 1. Menü-Reset (VFO): Im Stand-by MENU drücken, worauf das Display anzeigt. - Seite 52 Bedienung (1) Passwort „000000“ Im Stand-by MENU drücken, worauf das Display anzeigt. SAVE MENU drücken, um die Einstellung im Menü vornehmen zu können. Mit ALL wählen, da- nach MENU drücken, worauf das Display anzeigt. MENU noch einmal drücken, worauf das Display anzeigt.
-
Seite 53: Notrufkanal Wählen (Sos-Ch) - Menü 31
Professionelles FM-Handfunkgerät Notrufkanal wählen (SOS-CH) – MENÜ 31 In diesem Menü wird eingestellt, auf welchem Band ein Notruf gesendet werden soll. Im Stand-by MENU drücken, worauf das Display anzeigt. SAVE STEP MENU drücken, um die Einstellung im Menü vornehmen zu können. Danach mit CH-A oder EXIT CH-B wählen, dann mit... - Seite 54 Bedienung HINWEISE » Diese Funktion steht im Kanalmodus nicht zur Verfügung. » Die Funktion startet nur, wenn ein Signal vorhanden ist. » drücken oder am Drehknopf drehen, um die Suchlaufrichtung umzukehren. » Wenn die CTCSS-Frequenz oder der DCS-Code festgestellt wurde, erscheint diese (r) im Display. Durch Drücken MENU kann man die CTCSS-Frequenz bzw.
-
Seite 55: Dtmf-Coder
Professionelles FM-Handfunkgerät DTMF-Coder EXIT Die Tasten MENU entsprechen den DTMF-Tönen A, B, C bzw. D. Zum manuellen Senden einer DTMF-Tonfolge wie folgt vorgehen: 1. PTT-Taste zum Senden drücken. 2. Während des Sendens die den DTMF-Tönen entsprechenden Tasten drücken. HINWEIS » Die gesendeten DTMF-Töne kann man über den Lautsprecher des Handfunkgeräts mithören. - Seite 56 Bedienung ANI-ID-Code senden Der ANI-ID-Code wird bei jedem Betätigen der PTT-Taste mitgesendet. Bei der Einstellung „ON“ erfolgt dies automatisch, bei „OFF“ muss die Sendung manuell ausgelöst werden. ANI-ID-Code-Sendeverzögerung Die ANI-ID-Code-Sendeverzögerung ist die Zeit, die zwischen dem Drücken der PTT-Taste und dem automatischen Senden des ANI-ID-Codes vergeht.
-
Seite 57: Prioritäts-Scan-Funktion
Professionelles FM-Handfunkgerät Prioritäts-Scan-Funktion Wenn man gleichzeitig eine bestimmte Frequenz und zusätzlich andere überwachen möchte, kann man die Prioritäts-Scan-Funktion dazu nutzen. Beispiel: Sechs Kanäle: CH1, CH2, CH3, CH4 und CH5 als gescannte Kanäle sowie der Prioritätskanal 6 (CH6) werden gemäß nachfolgendem Schema überwacht: Wenn das Handfunkgerät auf dem Prioritätskanal ein Signal findet, wird dessen Frequenz angesagt. -
Seite 58: Betrieb Im Kanalmodus
Bedienung Betrieb im Kanalmodus 1 Menü-Funktion aktivieren/deaktivieren. 2 Reset-Funktion aktivieren/deaktivieren. Die entsprechenden Einstellungen dafür erfolgen mit der Programmier-Software. Signalisierung eines entladenen Akkus Wenn die Spannung des Akkus zu sehr abgesunken ist, ertönt die Ansage „low battery pack“, die LED blinkt alle 5 Sek. und ein Klick ist hörbar. Signalisierung einer Sendezeitüberschreitung Wenn man mit dem Handfunkgerät die voreingestellte Sendezeit überschreitet, ertönt die Ansage „transmit overtime“... -
Seite 59: Clonen Über Kabel
Professionelles FM-Handfunkgerät Clonen über Kabel 1 In das Quell- und Ziel-Handfunkgerät Akkus einsetzen und beide Handfunkgeräte mit dem Cloning- Kabel verbinden. 2 Ziel-Handfunkgerät einschalten. 3 Quell-Handfunkgerät bei gedrückt gehaltener PF2-Taste einschalten. 4 Die LED am Quell-Handfunkgerät leuchtet rot und die Datenübertragung zum Ziel-Handfunkgerät beginnt. - Seite 60 Bedienung b. Empfangsfrequenz über die Tastatur eingeben. (Die Empfangsfrequenz des Handfunkgeräts ist die Sendefrequenz des Repeaters.) c. Entsprechende Parameter für diese Frequenz eingeben: MENÜ 15 bis 18 CTCSS/DCS, MENÜ 23 Frequenzablage, MENÜ 24 Ablagerichtung usw. d. Diese Frequenz und die gewählten Parameter in einen über MENÜ 27 festgelegten Speicher programmieren.
- Seite 61 Professionelles FM-Handfunkgerät a. Handfunkgerät einschalten und in den Frequenzmodus umschalten. drücken, um die Abstimmschrittweite wählen zu können, danach mit MENU spei- MENU MENU STEP EXIT chern und mit zum Stand-by zurückkehren. c. Über die Tastatur 145100 eingeben und wie folgt fortfahren: »...
-
Seite 62: Nutzung Des Intelligenten Ladegeräts
Bedienung Falls gewünscht, kann man für den gespeicherten Repeater-Kanal einen Namen editieren. Dazu das Handfunkgerät mit in den Kanalmodus umschalten. Den gewünschten Speicherkanal (im MENU Beispiel CH-20) wählen und drücken, um das Kanalnamen-Display anzuzei- MENU MENU EXIT gen. Danach mit MENU speichern und mit zum Stand-by zurückkehren. -
Seite 63: Programmier-Anleitung
Professionelles FM-Handfunkgerät Programmier-Anleitung 1 Treiber-Software herunterladen, entpacken und den passenden USB-Treiber für den PC installieren. 2 PC neu starten und vergewissern, dass der Treiber korrekt installiert wurde. 3 Programmier-Software herunterladen und entpacken. 4 Das Handfunkgerät über ein USB-Kabel mit dem PC verbinden und das Handfunkgerät einschalten. 5 Gewünschte Einstellungen mit der Programmier-Software vornehmen und auf das Handfunkgerät übertragen. -
Seite 64: Problembehandlung
Problembehandlung Bei Problemen mit dem Handfunkgerät kann man zunächst wie in der Tabelle aufgeführt vorgehen. Falls das Problem nicht zu lösen ist, empfehlen wir einen Reset, der in den meisten Fällen zum Erfolg führt. Problem Lösung Funkgerät lässt sich nicht Akku entladen;... - Seite 65 Professionelles FM-Handfunkgerät Problem Lösung Einige Funktionen lassen Kanalmodus muss gewählt sein. Außerdem lassen sich einige Funktionen sich nicht speichern. nur über die Programmier-Software einstellen. Man hört den Funkverkehr Andere CTCSS-Frequenz bzw. DCS-Code einstellen. fremder Stationen.
-
Seite 66: Tabellen
Tabellen Anhang 1 CTCSS-Frequenzen 67,0 94,8 131,8 171,3 203,5 69,3 97,4 136,5 173,8 206,5 71,9 100,0 141,3 177,3 210,7 74,4 103,5 146,2 179,9 218,1 77,0 107,2 151,4 183,5 225,7 79,7 110,9 156,7 186,2 229,1 82,5 114,8 159,8 189,9 233,6 85,4 118,8 162,2 192,8... -
Seite 67: Anhang
Professionelles FM-Handfunkgerät Anhang 2 DCS-Codes D023N D074N D165N D261N D356N D025N D114N D172N D263N D364N D026N D115N D174N D265N D365N D031N D116N D205N D266N D371N D032N D122N D212N D271N D411N D036N D125N D223N D274N D412N D043N D131N D225N D306N D413N D047N D132N D226N... - Seite 68 Tabellen DCS-Codes D723N D462N D516N D606N D645N D731N D464N D523N D612N D654N D732N D465N D526N D624N D662N D734N D466N D532N D627N D664N D743N D503N D546N D631N D703N D754N D506N D565N D632N D712N...
-
Seite 69: Technische Daten
Technische Daten Professionelles FM-Handfunkgerät Frequenzbereiche 76 bis 108 MHz (Rx) FM-Rundfunk (bei anderen Länder-Versionen 144 bis 146 MHz (Rx/Tx) sind andere möglich): 430 bis 440 MHz (Rx/Tx) Speicherkanäle 7,4 V Betriebsspannung –30°C bis +60°C Betriebstemperaturbereich U+V, V+V oder U+U Betriebsart VHF: 5 W / UHF: 4 W Sendeleistung F3E (FM) -
Seite 70: Optionales Zubehör
Optionales Zubehör Sechs-Schacht- AA-Batteriebehälter 1700-mAh-Li-Ionen-Akkupack Auto-Adapter Ladegerät Programmier- Auto-Ladekabel Software USB-Pogrammierkabel Cloning-Kabel Antennenadapter Ledertasche Lautsprecher-Mikrofon... -
Seite 71: Hinweis Zur Bedienungsanleitung
Bedienungsanleitung mit der größt- möglichen Sorgfalt erstellt. Da sich der Hersteller ausdrücklich vor- behält, die technischen Daten ohne Vorankündigung zu ändern, sind auch bei der Firmware bzw. bei der Programmier-Software Änderungen möglich. Für Druckfehler sind wir nicht verantwortlich. Deutsche Version: AHT-6-UV-1110-V2... - Seite 72 Inh. Peter Maas Heppendorfer Str. 23 · 50189 Elsdorf-Berrendorf Tel. (02274) 9387-0 · Fax (02274) 9387-31 © Copyright by Maas Elektronik 2012 info@maas-elektronik.com Änderungen, Irrtümer, Fehler vorbehalten. www.maas-elektronik.com Das Entfernen des Copyright-Hinweises ist verboten.
