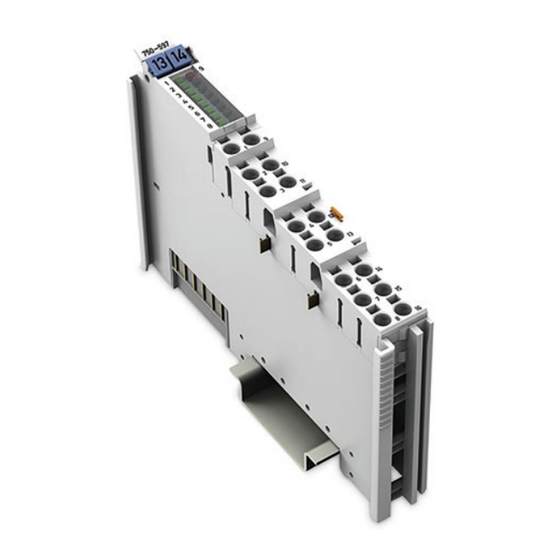

WAGO 750-597 Handbuch
Inhaltsverzeichnis
Quicklinks
Pos: 2 /Dokumentation allgemein/Einband/Einband Handbuch - Frontseite 2015 - mit DocVariablen (Standard) @ 9\mod_1285229289866_0.docx @ 64939 @ @ 1
WAGO-I/O-SYSTEM 750
Handbuch
750-597
8AO 0-10V/±10V DC
8-Kanal-Analogausgangsklemme 0 ... 10 V/±10 V
Version 1.0.0
Pos: 3 /Alle Serien (Allgemeine Module)/Rechtliches, Allgemeines/Impressum für Standardhandbücher - allg. Angaben, Anschriften, Telefonnummern und E-Mail-Adressen @ 3\mod_1219151118203_6.docx @ 21058 @ @ 1
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für WAGO 750-597
Inhaltszusammenfassung für WAGO 750-597
- Seite 1 Pos: 2 /Dokumentation allgemein/Einband/Einband Handbuch - Frontseite 2015 - mit DocVariablen (Standard) @ 9\mod_1285229289866_0.docx @ 64939 @ @ 1 WAGO-I/O-SYSTEM 750 Handbuch 750-597 8AO 0-10V/±10V DC 8-Kanal-Analogausgangsklemme 0 ... 10 V/±10 V Version 1.0.0 Pos: 3 /Alle Serien (Allgemeine Module)/Rechtliches, Allgemeines/Impressum für Standardhandbücher - allg. Angaben, Anschriften, Telefonnummern und E-Mail-Adressen @ 3\mod_1219151118203_6.docx @ 21058 @ @ 1...
- Seite 2 WAGO-I/O-SYSTEM 750 750-597 8AO 0-10V/±10V DC © 2016 by WAGO Kontakttechnik GmbH & Co. KG Alle Rechte vorbehalten. WAGO Kontakttechnik GmbH & Co. KG Hansastraße 27 D-32423 Minden Tel.: +49 (0) 571/8 87 – 0 Fax: +49 (0) 571/8 87 – 1 69 E-Mail: info@wago.com...
-
Seite 3: Inhaltsverzeichnis
WAGO-I/O-SYSTEM 750 Inhaltsverzeichnis 750-597 8AO 0-10V/±10V DC Pos: 5 /Dokumentation allgemein/Verzeichnisse/Inhaltsverzeichnis - Überschrift oG und Verzeichnis @ 3\mod_1219151230875_6.docx @ 21061 @ @ 1 Inhaltsverzeichnis Hinweise zu dieser Dokumentation ............7 Gültigkeitsbereich ..................7 Urheberschutz ................... 7 Symbole ..................... 8 Darstellung der Zahlensysteme ..............9 Schriftkonventionen .................. - Seite 4 Inhaltsverzeichnis WAGO-I/O-SYSTEM 750 750-597 8AO 0-10V/±10V DC Prozessabbild ....................27 Übersicht ....................28 Statusbytes ....................29 Prozessdaten .................... 30 4.3.1 Übersicht der Signalarten ..............30 4.3.2 Signalart „0-10 V“, ID0 ..............31 4.3.2.1 Betrags-/Vorzeichendarstellung ............ 31 4.3.2.2 Zweierkomplementdarstellung ............31 4.3.3...
- Seite 5 WAGO-I/O-SYSTEM 750 Inhaltsverzeichnis 750-597 8AO 0-10V/±10V DC Montieren....................34 Montagereihenfolge ................34 Geräte einfügen und entfernen ..............35 5.2.1 Busklemme einfügen ................35 5.2.2 Busklemme entfernen ................. 36 Geräte anschließen ..................37 ® Leiter an Push-in CAGE CLAMP anschließen ........37 Anschlussbeispiel ..................
- Seite 6 Inhaltsverzeichnis WAGO-I/O-SYSTEM 750 750-597 8AO 0-10V/±10V DC Anhang ......................62 Konfigurieren und Parametrieren per GSD-Datei bei PROFIBUS DP und PROFINET IO ..................62 9.1.1 Konfiguration 8 AO 0-10 V, ±10 V DC S.E........62 9.1.1.1 Feldbuskoppler/−controller PROFIBUS DP 750-333(/0xx-000), 750-833(/0xx-000) .................
-
Seite 7: Hinweise Zu Dieser Dokumentation
Pos: 9 /Alle Serien (Allgemeine Module)/Überschriften/Neue Überschriften/Ebene 2Gültigkeitsbereich - Überschrift 2 @ 12\mod_1338912448776_6.docx @ 96457 @ 2 @ 1 Gültigkeitsbereich Pos: 10 /Serie 750 (WAGO-I/O-SYSTEM)/Hinweise zur Dokumentation/GültigkeitsbereichGültigkeitsbereich Dokumentation Busklemme 750-xxxx, nur Standardversion @ 14\mod_1358944037400_6.docx @ 109341 @ @ 1 Die vorliegende Dokumentation gilt für die Standardversion der Busklemme 750- 597 (8AO 0-10V/±10V DC). -
Seite 8: Symbole
Hinweise zu dieser Dokumentation WAGO-I/O-SYSTEM 750 750-597 8AO 0-10V/±10V DC Pos: 12.4 /Alle Serien (Allgemeine Module)/Überschriften/Neue Überschriften/Ebene 2Symbole - Überschrift 2 @ 13\mod_1351068042408_6.docx @ 105268 @ 2 @ 1 Symbole Pos: 12.5.1 /Alle Serien (Allgemeine Module)/Sicherheits- und sonstige Hinweise/Gefahr/Gefahr: _Warnung vor Personenschäden allgemein_ - Erläuterung @ 13\mod_1343309450020_6.docx @ 101017 @ @ 1 GEFAHR Warnung vor Personenschäden! -
Seite 9: Darstellung Der Zahlensysteme
WAGO-I/O-SYSTEM 750 Hinweise zu dieser Dokumentation 750-597 8AO 0-10V/±10V DC Pos: 12.7 /Alle Serien (Allgemeine Module)/Überschriften/Ebene 2/Darstellung der Zahlensysteme - Überschrift 2 @ 23\mod_1435647128078_6.docx @ 184809 @ 2 @ 1 Darstellung der Zahlensysteme Pos: 12.8 /Alle Serien (Allgemeine Module)/Rechtliches, Allgemeines/Zahlensysteme @ 3\mod_1221059454015_6.docx @ 21709 @ @ 1... -
Seite 10: Wichtige Erläuterungen
Alle Eingriffe in die Steuerung sind stets von Fachkräften mit ausreichenden Kenntnissen in der SPS-Programmierung durchzuführen. Pos: 15.5 /Serie 750 (WAGO-I/O-SYSTEM)/Wichtige Erläuterungen/Bestimmungsgemäße VerwendungBestimmungsgemäße Verwendung 750-xxxx - Überschrift 3 und Inhalt @ 3\mod_1224064151234_6.docx @ 24068 @ 3 @ 1 2.1.3 Bestimmungsgemäße Verwendung des WAGO-I/O-... -
Seite 11: Technischer Zustand Der Geräte
Haftungsausschluss der WAGO Kontakttechnik GmbH & Co. KG. Wünsche an eine abgewandelte bzw. neue Hard- oder Softwarekonfiguration richten Sie bitte an die WAGO Kontakttechnik GmbH & Co. KG. Pos: 15.7 /Dokumentation allgemein/Gliederungselemente/---Seitenwechsel--- @ 3\mod_1221108045078_0.docx @ 21808 @ @ 1 Handbuch Version 1.0.0... -
Seite 12: Sicherheitshinweise
Sie es montieren, Störungen beheben oder Wartungsarbeiten vornehmen. Pos: 15.10.2 /Serie 750 (WAGO-I/O-SYSTEM)/Wichtige Erläuterungen/Sicherheits- und sonstige Hinweise/Gefahr/Gefahr: Einbau 0750-xxxx nur in Gehäusen, Schränken oder elektrischen Betriebsräumen! @ 6\mod_1260180556692_6.docx @ 46730 @ @ 1 GEFAHR Nur in Gehäusen, Schränken oder elektrischen Betriebsräumen einbauen! Das WAGO-I/O-SYSTEM 750 mit seinen Geräten ist ein offenes... - Seite 13 WAGO-I/O-SYSTEM 750 Wichtige Erläuterungen 750-597 8AO 0-10V/±10V DC ACHTUNG Kein Kontaktspray verwenden! Verwenden Sie kein Kontaktspray, da in Verbindung mit Verunreinigungen die Funktion der Kontaktstelle beeinträchtigt werden kann. Pos: 15.11.5 /Alle Serien (Allgemeine Dokumente) (Allgemeine Module)/Wichtige Erläuterungen/Sicherheitshinweise/Achtung/Achtung: Verpolung vermeiden! @ 6\mod_1260184045744_6.docx @ 46765 @ @ 1...
-
Seite 14: Gerätebeschreibung
Ausgangsspannungen der normierten Größen 0 V ... +10 V oder −10 V … +10 V für den Feldbereich. Pos: 18.1.2 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Einleitung/I/O-Beschreibung/AO/I/O-Beschreibung 750-05xx 8 AO SE Felddsignale über AO1 und Masse bzw. AO2..AO8 und Masse @ 25\mod_1453462065782_6.docx @ 199037 @ @ 1 Die Busklemme hat 8 Ausgangskanäle für Feldsignale. -
Seite 15: Tabelle 3: Kompatibilitätsliste 750-597
Die Busklemme 750-597 kann an den in der Tabelle „Kompatibilitätsliste“ aufgelisteten Feldbuskopplern/-controllern des WAGO-I/O-SYSTEMs 750 ab dem angegebenen Ausgabestand betrieben werden: Pos: 18.1.15 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Einleitung/Einsatzbereich/Kompatibilitätslisten/Kompatibilitätsliste 750-0597 @ 25\mod_1457429566887_6.docx @ 203607 @ @ 1 Tabelle 3: Kompatibilitätsliste 750-597 Ausgabestand Bussystem Feldbuskoppler/-controller Artikelnr. - Seite 16 Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-597 8AO 0-10V/±10V DC Die Busklemme 750-597 kann nicht an den folgenden Feldbuskopplern betrieben werden: • 750-320 • 750-323 • 750-324 • 750-327 • 750-343 • 750-351 Pos: 18.2 /Dokumentation allgemein/Gliederungselemente/---Seitenwechsel--- @ 3\mod_1221108045078_0.docx @ 21808 @ @ 1 Handbuch Version 1.0.0...
-
Seite 17: Ansicht
Pos: 18.4 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Ansicht/Analogausgangsklemmen/Ansicht 750-0597 @ 25\mod_1453473238404_6.docx @ 199127 @ @ 1 Abbildung 1: Ansicht Pos: 18.5 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Ansicht/Ansicht Push-in CageClamp®_Legende mit LEDs @ 15\mod_1370852562803_6.docx @ 122214 @ @ 1 Tabelle 4: Legende zur Abbildung „Ansicht“ Pos. Bedeutung Details siehe Kapitel Beschriftungsmöglichkeit mit... -
Seite 18: Anschlüsse
Um Verschmutzung und Kratzer zu vermeiden, legen Sie die Busklemmen nicht auf die Goldfederkontakte. Pos: 18.9.3 /Serie 750 (WAGO-I/O-SYSTEM)/Wichtige Erläuterungen/Sicherheits- und sonstige Hinweise/Achtung/Achtung: ESD - Auf gute Erdung der Umgebung achten! @ 7\mod_1266318538667_6.docx @ 50696 @ @ 1 Auf gute Erdung der Umgebung achten! Die Geräte sind mit elektronischen Bauelementen bestückt, die bei... -
Seite 19: Leistungskontakte/Feldversorgung
überschritten wird. Sollte das der Fall sein, müssen Sie eine zusätzliche Potentialeinspeiseklemme einsetzen. Pos: 18.12.6 /Serie 750 (WAGO-I/O-SYSTEM)/Wichtige Erläuterungen/Sicherheits- und sonstige Hinweise/Hinweis/Hinweis: Potentialeinspeiseklemme für Erde einsetzen! (keine LK für Erde) @ 3\mod_1226499037468_6.docx @ 25021 @ @ 1 Handbuch Version 1.0.0... -
Seite 20: Push-In Cage Clamp ® -Anschlüsse
Setzen Sie eine Potentialeinspeiseklemme ein, wenn bei den nachfolgenden Busklemmen eine Einspeisung des Erdpotentials benötigt wird. Pos: 18.13 /Dokumentation allgemein/Gliederungselemente/------Leerzeile------ @ 3\mod_1224662755687_0.docx @ 24458 @ @ 1 Pos: 18.14 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Anschlüsse/Push-in CAGE CLAMP®-Anschlüsse - Überschrift 3 @ 15\mod_1370519905692_6.docx @ 121977 @ 3 @ 1 ® 3.2.3 Push-in CAGE CLAMP -Anschlüsse... - Seite 21 Analoger Ausgang 8: Signal Gemeinsames Masse 0V-Massepotential Pos: 18.16 /Serie 750 (WAGO-I/O-SYSTEM)/Wichtige Erläuterungen/Sicherheits- und sonstige Hinweise/Hinweis/Hinweis: Geschirmte Signalleitungen verwenden! @ 7\mod_1265723251019_6.docx @ 50138 @ @ 1 Hinweis Geschirmte Signalleitungen verwenden! Verwenden Sie für analoge Signale sowie an Busklemmen, welche über Anschlussklemmen für den Schirm verfügen, ausschließlich geschirmte...
-
Seite 22: Anzeigeelemente
Pos: 18.18 /Alle Serien (Allgemeine Module)/Überschriften/Neue Überschriften/Ebene 2Anzeigeelemente - Überschrift 2 @ 4\mod_1240984390875_6.docx @ 31962 @ 2 @ 1 Anzeigeelemente Pos: 18.19 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Anzeigeelemente/Analogausgangsklemmen/Anzeigeelemente 750-0597 @ 25\mod_1455615642607_6.docx @ 201627 @ @ 1 Abbildung 5: Anzeigeelemente Tabelle 7: Legende zur Abbildung „Anzeigeelemente“... -
Seite 23: Bedienelemente
Pos: 18.21 /Alle Serien (Allgemeine Module)/Überschriften/Neue Überschriften/Ebene 2Bedienelemente - Überschrift 2 @ 4\mod_1239191655456_6.docx @ 30427 @ 2 @ 1 Bedienelemente Pos: 18.22 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Bedienelemente/Bedienelemente Busklemme 750-xxxx nicht vorhanden @ 4\mod_1236322031125_6.docx @ 28062 @ @ 1 Die Busklemme 750-597 hat keine Bedienelemente. -
Seite 24: Technische Daten
Pos: 18.26 /Alle Serien (Allgemeine Module)/Überschriften/Neue Überschriften/Ebene 2Technische Daten - Überschrift 2 @ 3\mod_1232967587687_6.docx @ 26923 @ 2 @ 1 Technische Daten Pos: 18.27 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Technische Daten/Analogausgangsklemmen/Technische Daten 750-0597 @ 25\mod_1453473491958_6.docx @ 199139 @ 3333 @ 1 3.6.1 Gerätedaten Tabelle 8: Technische Daten –... -
Seite 25: Ausgänge
Pos: 18.28.1 /Alle Serien (Allgemeine Module)/Überschriften/Neue Überschriften/Ebene 3Anschlusstechnik - Überschrift 3 @ 17\mod_1380123271324_6.docx @ 132786 @ 3 @ 1 3.6.5 Anschlusstechnik Pos: 18.28.2 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Technische Daten/Anschlusstechnik/Technische Daten Verdrahtungsebene Push-in CC - 0,08 bis 1,5mm2(eindrg.) + 0,25 bis 1,5mm2(feindrg.) @ 19\mod_1400241224524_6.docx @ 153912 @ @ 1 Tabelle 12: Technische Daten – Verdrahtungsebene ®... -
Seite 26: Klimatische Umgebungsbedingungen
Pos: 18.34 /Alle Serien (Allgemeine Module)/Überschriften/Neue Überschriften/Ebene 2Normen und Richtlinien - Überschrift 2 @ 4\mod_1242804031875_6.docx @ 33644 @ 2 @ 1 Normen und Richtlinien Pos: 18.35 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Normen und Richtlinien/EMV-Normen Busklemme 750-xxxx, ohne Variantenangabe - Einleitung @ 4\mod_1242803944015_6.docx @ 33641 @ @ 1 Die Busklemme 750-597 erfüllt folgende EMV-Normen: Pos: 18.36 /Alle Serien (Allgemeine Module)/Normen und Richtlinien/EMV-Normen - Standard/EMV CE-Störfestigkeit EN 61000-6-2 @ 4\mod_1242797655625_6.docx @ 33589 @ @ 1... -
Seite 27: Prozessabbild
Pos: 20 /Alle Serien (Allgemeine Module)/Überschriften/Neue Überschriften/Ebene 1Prozessabbild - Überschrift 1 @ 4\mod_1240983067828_6.docx @ 31940 @ 1 @ 1 Prozessabbild Pos: 21 /Serie 750 (WAGO-I/O-SYSTEM)/Prozessabbild Klemmenbus/Hinweis: Prozessabbildmapping abhängig von FBK/PFC, ohne Status-/Controlbyte @ 6\mod_1256126797251_6.docx @ 43339 @ @ 1 Hinweis... -
Seite 28: Übersicht
Inbetriebnahme-Prozessabbild zu. Für die Bereitstellung zyklischer Prozessdaten über den Feldbus verwendet der Feldbuskoppler/-controller ein anderes Prozessabbild, in dem – abhängig vom Feldbuskoppler/-controller – die Darstellung von Kontroll-/Statusbytes unterdrückt sein kann. Tabelle 16: Prozessabbild – Busklemme 750-597 Prozessabbild Ausgang Eingang Byte 0... -
Seite 29: Statusbytes
WAGO-I/O-SYSTEM 750 Prozessabbild 750-597 8AO 0-10V/±10V DC Statusbytes Das Statusbyte des Kanals 1 zeigt die Diagnosen „Unterspannung Feldversorgung“ und „Allgemeiner Fehler“ an. Tabelle 17: Statusbyte CH1_S0 Statusbyte CH1_S0, Byte 0 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3... -
Seite 30: Prozessdaten
Prozessabbild WAGO-I/O-SYSTEM 750 750-597 8AO 0-10V/±10V DC Prozessdaten 4.3.1 Übersicht der Signalarten Die folgende Tabelle dient als Übersicht über alle unterstützten Signalarten. In den darauffolgenden Kapiteln erhalten Sie detaillierte Informationen zu den einzelnen Signalarten. Die Angaben in den jeweiligen Tabellen zur Auflösung der Spannungswerte und zu den daraus resultierenden Rohwertbereichen beziehen sich auf die Herstellerskalierung bei deaktivierter Anwenderskalierung. -
Seite 31: Signalart „0-10 V", Id0
WAGO-I/O-SYSTEM 750 Prozessabbild 750-597 8AO 0-10V/±10V DC 4.3.2 Signalart „0-10 V“, ID0 4.3.2.1 Betrags-/Vorzeichendarstellung Bei der Spannungsversorgung mit Signalart „0-10 V“ wird der Zahlenwertbereich 0x0000 … 0x7FFF auf den Ausgangsspannungsbereich 0 V … +10 V skaliert. Dieser Wert ist mit einer Prozesswertauflösung von 0,305 mV pro 1 Digit abgebildet. -
Seite 32: Signalart „+/- 10 V", Id1
Prozessabbild WAGO-I/O-SYSTEM 750 750-597 8AO 0-10V/±10V DC 4.3.3 Signalart „+/- 10 V“, ID1 4.3.3.1 Betrags-/Vorzeichendarstellung Bei der Spannungsversorgung mit Signalart „+/- 10 V“ wird der Zahlenwertbereich 0xFFFF … 0x7FFF auf den Ausgangsspannungsbereich −10 V … +10 V skaliert. Dieser Wert ist mit einer Prozesswertauflösung von 0,305 mV pro 1 Digit abgebildet. -
Seite 33: Zweierkomplementdarstellung
WAGO-I/O-SYSTEM 750 Prozessabbild 750-597 8AO 0-10V/±10V DC 4.3.3.2 Zweierkomplementdarstellung Bei der Spannungsversorgung mit Signalart „+/- 10 V“ wird der Zahlenwertbereich 0x8000 … 0x7FFF auf den Ausgangsspannungsbereich −10 V … +10 V skaliert. Dieser Wert ist mit einer Prozesswertauflösung von 0,305 mV pro 1 Digit abgebildet. -
Seite 34: Montieren
Da die Messerkontakte sehr scharfkantig sind, besteht bei unvorsichtiger Hantierung mit den Busklemmen Verletzungsgefahr. Pos: 25.3 /Serie 750 (WAGO-I/O-SYSTEM)/Wichtige Erläuterungen/Sicherheits- und sonstige Hinweise/Achtung/Achtung: Busklemmen nur in vorgesehener Reihenfolge stecken! @ 6\mod_1256194177073_6.docx @ 43427 @ @ 1 ACHTUNG Busklemmen nur in vorgesehener Reihenfolge stecken! Alle Busklemmen verfügen an der rechten Seite über Nuten zur Aufnahme... -
Seite 35: Geräte Einfügen Und Entfernen
Montieren 750-597 8AO 0-10V/±10V DC Pos: 25.6 /Serie 750 (WAGO-I/O-SYSTEM)/Montieren/Demontieren/Geräte einfügen und entfernen - Überschrift 2 @ 3\mod_1231768483250_6.docx @ 25948 @ 2 @ 1 Geräte einfügen und entfernen Pos: 25.7 /Alle Serien (Allgemeine Module)/Sicherheits- und sonstige Hinweise/Achtung/Achtung: Arbeiten an Geräten nur spannungsfrei durchführen! @ 6\mod_1256193963573_6.docx @ 43424 @ @ 1 ACHTUNG Arbeiten an Geräten nur spannungsfrei durchführen! -
Seite 36: Busklemme Entfernen
Montieren WAGO-I/O-SYSTEM 750 750-597 8AO 0-10V/±10V DC Pos: 25.10 /Serie 750 (WAGO-I/O-SYSTEM)/Montieren/Demontieren/Busklemme entfernen @ 4\mod_1239169375203_6.docx @ 30333 @ 3 @ 1 5.2.2 Busklemme entfernen Ziehen Sie die Busklemme an der Entriegelungslasche aus dem Verbund. Abbildung 9: Busklemme entfernen (Beispiel) Mit dem Herausziehen der Busklemme sind die elektrischen Verbindungen der Datenkontakte bzw. -
Seite 37: Geräte Anschließen
Pos: 27 /Alle Serien (Allgemeine Module)/Überschriften/Neue Überschriften/Ebene 1Geräte anschließen - Überschrift 1 @ 3\mod_1234172889468_6.docx @ 27458 @ 1 @ 1 Geräte anschließen Pos: 28 /Serie 750 (WAGO-I/O-SYSTEM)/Anschließen/Leiter an Push-in CAGE CLAMP® anschließen - Überschrift 2 und Text @ 6\mod_1258964749000_6.docx @ 44639 @ 2 @ 1 ®... -
Seite 38: Anschlussbeispiel
Pos: 30 /Alle Serien (Allgemeine Module)/Überschriften/Neue Überschriften/Ebene 2Anschlussbeispiel - Überschrift 2 @ 4\mod_1242621672468_6.docx @ 33292 @ 2 @ 1 Anschlussbeispiel Pos: 31 /Serie 750 (WAGO-I/O-SYSTEM)/Wichtige Erläuterungen/Sicherheits- und sonstige Hinweise/Hinweis/Hinweis: Geschirmte Signalleitungen verwenden! @ 7\mod_1265723251019_6.docx @ 50138 @ @ 1 Hinweis Geschirmte Signalleitungen verwenden! Verwenden Sie für analoge Signale sowie an Busklemmen, welche über... -
Seite 39: In Betrieb Nehmen
Pos: 35 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Parametrieren mit WAGO-I/O-CHECK/Parametrieren mit WAGO-I/O-CHECK - Überschrift 2 @ 7\mod_1268645151531_6.docx @ 52471 @ 2 @ 1 Parametrieren mit WAGO-I/O-CHECK Pos: 36 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Parametrieren mit WAGO-I/O-CHECK/Konfigurieren und Parametrieren mit WAGO I/O-CHECK 750-0597 @ 25\mod_1453474641487_6.docx @ 199151 @ 3444566554555555444 @ 1 Mit der von WAGO Kontakttechnik GmbH & Co. KG angebotenen Software WAGO-I/O-CHECK kann die Busklemme komfortabel und vollständig... -
Seite 40: Abbildung 12: Bedienoberfläche Wago-I/O-Check
In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-597 8AO 0-10V/±10V DC Um den spezifischen Parametrierdialog für die Busklemme 750-597 zu öffnen, gehen Sie wie folgt vor: Falls der Monitor-Modus oder der Control-Modus aktiviert ist, deaktivieren Sie ihn. Klicken Sie dazu in der Symbolleiste auf die entsprechende Schaltfläche, so dass diese nicht mehr farblich hervorgehoben ist. -
Seite 41: Abbildung 13: Anzeige Der Prozessdaten
WAGO-I/O-SYSTEM 750 In Betrieb nehmen 750-597 8AO 0-10V/±10V DC Um die Prozessdaten für die konfigurierte Busklemme 750-597 anzuzeigen, gehen Sie wie folgt vor: Klicken Sie auf die Busklemme und anschließend auf die Schaltfläche Prozessdaten. Oder: Klicken Sie mit der rechten Maustaste auf die Busklemme und anschließend auf den Menüpunkt Prozessdaten (siehe Abbildung). -
Seite 42: Parametrierdialog
In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-597 8AO 0-10V/±10V DC 7.1.1 Parametrierdialog Der Parametrierdialog ist in folgende Bereiche gegliedert: Abbildung 14: Parametrierdialog der Busklemme 750-597 Titelleiste Horizontales Reitermenü Hauptmenü Vertikales Reitermenü Anzeigebereich Statusmeldungen Statusleiste Die einzelnen Bereiche werden in den nachfolgenden Kapiteln näher erläutert. -
Seite 43: Titelleiste
WAGO-I/O-SYSTEM 750 In Betrieb nehmen 750-597 8AO 0-10V/±10V DC 7.1.1.1 Titelleiste Die Titelleiste im Parametrierdialog enthält das Programmsymbol, einen Fenstertitel sowie Schaltflächen zum Schließen, Minimieren und Maximieren des Anwendungsfensters. Abbildung 15: Titelleiste im Parametrierdialog Der Fenstertitel liefert Ihnen Informationen zur Position der ausgewählten Busklemme innerhalb des verwendeten Busknotens sowie die Artikelnummer der Busklemme. -
Seite 44: Horizontales Reitermenü
In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-597 8AO 0-10V/±10V DC 7.1.1.3 Horizontales Reitermenü Das horizontale Reitermenü besteht aus folgenden Reitern: Abbildung 16: Horizontales Reitermenü Klicken Sie auf einen der Reiter, um die entsprechenden Auswahlmöglichkeiten im Hauptmenü anzuzeigen. Die einzelnen Reiter werden in den nachfolgenden Kapiteln erläutert. -
Seite 45: Menüpunkt „Öffnen
Hinweis Nur mit WAGO-I/O-CHECK erstellte Parameterdateien öffnen! Beachten Sie, dass Sie nur Parameterdateien öffnen können, die mit WAGO-I/O-CHECK erstellt wurden. Die Parameterdateien besitzen die Endung *.ao . In diesem Menüpunkt können Sie eine bereits existierende Parameterdatei öffnen und laden. Gehen Sie dazu wie folgt vor: 1. -
Seite 46: Menüpunkt „Speichern
In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-597 8AO 0-10V/±10V DC 7.1.1.3.1.2 Menüpunkt „Speichern“ Hinweis Kalibrierungseinstellungen werden nicht gespeichert! Beachten Sie, dass die Kalibrierungseinstellungen nicht in der Parameterdatei gespeichert werden. Hinweis Speicherumfang beachten! Beachten Sie, dass in der Parameterdatei nur die Einstellungen gespeichert werden, die Sie bereits durch das Klicken im Hauptmenü... -
Seite 47: 7.1.1.3.3 Reiter „Verbindung
WAGO-I/O-SYSTEM 750 In Betrieb nehmen 750-597 8AO 0-10V/±10V DC Abbildung 19: Start > Hauptmenü > Kanalauswahlliste Die genaue Bedeutung der einzelnen Auswahlmöglichkeiten erfahren Sie im Kapitel „Hauptmenü“. 7.1.1.3.3 Reiter „Verbindung“ Klicken Sie im horizontalen Reitermenü auf den Reiter Verbindung, um die folgenden Auswahlmöglichkeiten im Hauptmenü... -
Seite 48: Vertikales Reitermenü
In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-597 8AO 0-10V/±10V DC 7.1.1.4 Vertikales Reitermenü Im vertikalen Reitermenü können Sie die einzelnen modul- und kanalspezifischen Punkte auswählen. Abbildung 22: Übersicht vertikales Reitermenü Klicken Sie auf einen der Menüpunkte, um die dazugehörigen Parametrier- möglichkeiten im Anzeigebereich aufzurufen. -
Seite 49: 7.1.1.4.1 Menüpunkt „Moduleinstellungen
WAGO-I/O-SYSTEM 750 In Betrieb nehmen 750-597 8AO 0-10V/±10V DC 7.1.1.4.1 Menüpunkt „Moduleinstellungen“ Hinweis Einstellungen speichern! Wählen Sie die Schaltfläche [Schreiben] oder [Alle schreiben , um Ihre vorgenommenen Einstellungen in die Busklemme zu übertragen. Abbildung 23: Anzeige Menüpunkt Moduleinstellungen Tabelle 25: Menüpunkt Moduleinstellungen... -
Seite 50: 7.1.1.4.2 Menüpunkt „Kanaleinstellungen
In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-597 8AO 0-10V/±10V DC 7.1.1.4.2 Menüpunkt „Kanaleinstellungen“ Hinweis Einstellungen speichern! Klicken Sie auf die Schaltfläche [Schreiben] oder [Alle schreiben , um Ihre vorgenommenen Einstellungen in die Busklemme zu übertragen. Abbildung 24: Anzeige Menüpunkt Kanaleinstellungen Tabelle 26: Menüpunkt Kanaleinstellungen... -
Seite 51: 7.1.1.4.3 Menüpunkt „Skalierung
WAGO-I/O-SYSTEM 750 In Betrieb nehmen 750-597 8AO 0-10V/±10V DC 7.1.1.4.3 Menüpunkt „Skalierung“ Hinweis Einstellungen speichern! Um Ihre vorgenommenen Einstellungen in die Busklemme zu übertragen, klicken Sie auf die Schaltfläche [Schreiben] oder [Alle schreiben Hinweis Auswahl des Skalierungsverfahrens! Wenn die Anwenderskalierung aktiv ist, hat das Aktivieren oder Deaktivieren der Herstellerskalierung keine Auswirkungen. -
Seite 52: Tabelle 27: Menüpunkt Skalierung
In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-597 8AO 0-10V/±10V DC Tabelle 27: Menüpunkt Skalierung Option Beschreibung Kanal x Die Herstellerskalierung ist aktiviert (keine Skalierung von Gain und Offset). Die Herstellerskalierung ist deaktiviert (keine Skalierung von Herstellerskalierung Gain und Offset). -
Seite 53: 7.1.1.4.4 Menüpunkt „Kalibrierung
WAGO-I/O-SYSTEM 750 In Betrieb nehmen 750-597 8AO 0-10V/±10V DC 7.1.1.4.4 Menüpunkt „Kalibrierung“ Hinweis Einstellungen speichern! Klicken Sie auf die Schaltfläche [Schreiben] oder [Alle schreiben , um Ihre vorgenommenen Einstellungen in die Busklemme zu übertragen. Abbildung 26: Anzeige Menüpunkt Kalibrierung Handbuch... -
Seite 54: Tabelle 28: Menüpunkt Kalibrierung
In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-597 8AO 0-10V/±10V DC Tabelle 28: Menüpunkt Kalibrierung Option Beschreibung Herstellerkalibrierung aktivieren Die Herstellerkalibrierung ist aktiviert und die Anwenderkalibrierung ist deaktiviert. Hersteller Die Herstellerkalibrierung ist deaktiviert und die kali- Anwenderkalibrierung ist aktiviert. brierung... -
Seite 55: 7.1.1.4.5 Menüpunkt „Prozesswert
WAGO-I/O-SYSTEM 750 In Betrieb nehmen 750-597 8AO 0-10V/±10V DC 7.1.1.4.5 Menüpunkt „Prozesswert“ In diesem Bereich erhalten Sie eine Übersicht über alle Kanäle der Busklemme und den jeweiligen Prozesswert. Hinweis Einstellungen speichern! Klicken Sie auf die Schaltfläche [Schreiben] oder [Alle schreiben , um Ihre vorgenommenen Einstellungen in die Busklemme zu übertragen. -
Seite 56: 7.1.1.4.6 Menüpunkt „Information
In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-597 8AO 0-10V/±10V DC 7.1.1.4.6 Menüpunkt „Information“ Dieser Bereich gibt Ihnen einen Überblick über die Spezifikationen der verwendeten Busklemme. Sie erhalten Auskunft zu folgenden Punkten: • Artikelnummer • Bezeichnung • Software-Version • Hardware-Version Abbildung 28: Anzeige Menüpunkt Information 7.1.1.5... -
Seite 57: Statusmeldungen
WAGO-I/O-SYSTEM 750 In Betrieb nehmen 750-597 8AO 0-10V/±10V DC 7.1.1.6 Statusmeldungen Dieser Bereich informiert Sie über auftretende Unterspannungen der Feldversorgung. Voraussetzung für das Anzeigen von Statusmeldungen ist, dass im Menüpunkt Moduleinstellungen das Kontrollkästchen für die Funktion „Diagnosefunktionen global aktivieren“ markiert ist. -
Seite 58: Kalibrieren Von Prozesswerten
In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-597 8AO 0-10V/±10V DC Pos: 38 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Kalibrieren/Kalibrieren 750-0597 @ 25\mod_1453474855543_6.docx @ 199155 @ 23 @ 1 Kalibrieren von Prozesswerten Die Herstellerkalibrierung dient zur Kompensation von Toleranzen bei elektrischen Bauteilen der Busklemme. Die Anwenderkalibrierung ermöglicht, die Toleranzen von elektrischen Bauteilen sowohl der Busklemme als auch der angeschlossenen Geräte zu kompensieren und dabei Faktoren wie Bauteilalterung... -
Seite 59: Beispiel Zur Ermittlung Von Gain Und Offset
= y1 – (m × x1) b = 1 V − (0,99 × 0,97 V) = 0,04 V 10. Geben Sie in WAGO-I/O-CHECK den errechneten Gain-Wert („0,99“) ein. 11. Rechnen Sie das Ergebnis für den Kalibrierungs-Offset entsprechend der Prozesswertauflösung um:... -
Seite 60: Skalieren Von Prozesswerten
In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-597 8AO 0-10V/±10V DC Pos: 40 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Skalieren/Skalieren 750-5xx @ 25\mod_1456491656124_6.docx @ 202877 @ 2 @ 1 Skalieren von Prozesswerten Die Anwenderskalierung ermöglicht, mittels Parametrierung der Werte Gain und Offset den Prozesswert anwendungsspezifisch innerhalb folgender Spannungsbereiche zu skalieren: Signalart „+/- 10 V“: −11 V …... -
Seite 61: Diagnose
Pos: 42 /Alle Serien (Allgemeine Module)/Überschriften/Neue Überschriften/Ebene 1Diagnose - Überschrift 1 @ 4\mod_1240831069471_6.docx @ 31370 @ 1 @ 1 Diagnose Pos: 43 /Serie 750 (WAGO-I/O-SYSTEM)/Diagnose/Busklemmen/Diagnose 750-0597 @ 25\mod_1453474929657_6.docx @ 199159 @ @ 1 Das Verhalten der Busklemme im Fall einer vorliegenden Diagnose ist abhängig von der Konfiguration. -
Seite 62: Anhang
Pos: 45 /Alle Serien (Allgemeine Module)/Überschriften/Neue Überschriften/Ebene 1Anhang - Überschrift 1 @ 4\mod_1239874070437_6.docx @ 30558 @ 1 @ 1 Anhang Pos: 46 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Parametrieren über GSD-Datei/Konfigurieren und Parametrieren per GSD-Datei bei PROFIBUS DP und PROFINET IO- Überschrift 2 @ 19\mod_1399559517054_6.docx @ 153247 @ 2 @ 1 Konfigurieren und Parametrieren per GSD-Datei bei PROFIBUS DP und PROFINET IO Pos: 47 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Parametrieren über GSD-Datei/Anhang: GSD-Dateien - Konfiguration + Parametrierung 8 AI 750-0597 @ 25\mod_1453475350821_6.docx @ 199163 @ 34434444 @ 1... -
Seite 63: Parametrierung 8 Ao 0-10 V, ±10 V Dc
WAGO-I/O-SYSTEM 750 Anhang 750-597 8AO 0-10V/±10V DC 9.1.2 Parametrierung 8 AO 0-10 V, ±10 V DC S.E. Die Busklemme kann an den Feldbusgeräten PROFIBUS DP und PROFINET IO über die GSD-Datei mit allen Betriebsparametern versorgt werden. Abbildung 31: Beispiel Parametrierdialog Feldbuskoppler PROFIBUS DP... -
Seite 64: Abbildung 33: Beispiel Parametrierdialog Feldbuskoppler 750-370 Teil 2
Anhang WAGO-I/O-SYSTEM 750 750-597 8AO 0-10V/±10V DC Abbildung 33: Beispiel Parametrierdialog Feldbuskoppler 750-370 Teil 2 Abbildung 34: Beispiel Parametrierdialog Feldbuskoppler 750-375(/025-000) und 750-377(/025-000) Teil 1 Handbuch Version 1.0.0... -
Seite 65: Alle Feldbuskoppler Profibus Dp Und Profinet Io
Abbildung 35: Beispiel Parametrierdialog Feldbuskoppler 750-375(/025-000) und 750-377(/025-000) Teil 2 9.1.2.1 Alle Feldbuskoppler PROFIBUS DP und PROFINET IO Für die Parameter der Busklemme gilt bei Verwendung von PROFIBUS DP- und PROFINET IO-Feldbusgeräten die nachfolgende Zuordnung. Tabelle 37: Spezifische Modul-/Kanalparameter für 750-597 GSD-Datei WAGO-I/O-CHECK Bezeichnung Wert Auswahlfeld... -
Seite 66: Feldbuskoppler Profibus Dp 750-333(/0Xx-000), 750-833(/0Xx-000)
Anhang WAGO-I/O-SYSTEM 750 750-597 8AO 0-10V/±10V DC 9.1.2.2 Feldbuskoppler PROFIBUS DP 750-333(/0xx-000), 750-833(/0xx-000) Die oben genannten Feldbuskoppler erlauben die modulspezifische Parametrierung des Diagnoseverhaltens sowie die kanalspezifische Parametrierung des Ersatzwerts. Tabelle 38: Allgemeine Modul-/Kanalparameter Parameter Wert Bedeutung Diagnose Der Feldbuskoppler signalisiert eine Diagnose, wenn die Busklemme das Ereignis •... -
Seite 67: Feldbuskoppler Profinet Io 750-370
WAGO-I/O-SYSTEM 750 Anhang 750-597 8AO 0-10V/±10V DC 9.1.2.3 Feldbuskoppler PROFINET IO 750-370 Der oben genannte Feldbuskoppler erlaubt die modulspezifische Parametrierung des Diagnose- und Ersatzwertverhaltens der Ausgänge sowie die kanalspezifische Parametrierung des Prozessdatenformats und der Ersatzwerte. Tabelle 39: Allgemeine Modul-/Kanalparameter Parameter... -
Seite 68: Feldbuskoppler Profinet Io 750-375(/025-000), 750-377(/025-000)
Anhang WAGO-I/O-SYSTEM 750 750-597 8AO 0-10V/±10V DC 9.1.2.4 Feldbuskoppler PROFINET IO 750-375(/025-000), 750-377(/025-000) Die oben genannten Feldbuskoppler erlauben die modulspezifische Parametrierung des Diagnoseverhaltens sowie die kanalspezifische Parametrierung des Ersatzwertverhaltens und des Ersatzwerts. Tabelle 40: Allgemeine Modul-/Kanalparameter Parameter Wert Bedeutung Moduldiagnose... -
Seite 69: Abbildungsverzeichnis
Abbildung 11: Anschlussbeispiel – 2-Leiter-Anschluss ........38 Abbildung 12: Bedienoberfläche WAGO-I/O-CHECK ........40 Abbildung 13: Anzeige der Prozessdaten ............. 41 Abbildung 14: Parametrierdialog der Busklemme 750-597 ........42 Abbildung 15: Titelleiste im Parametrierdialog ............ 43 Abbildung 16: Horizontales Reitermenü ............... 44 Abbildung 17: Schaltflächen im Anwendungsmenü... -
