- Seite 1 WAGO-I/O-SYSTEM 750 Handbuch 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei 2-Kanal-Relaisausgangsklemme AC 125 V, DC 30 V, potentialfrei; 2 Wechsler Version 1.1.0...
- Seite 2 WAGO-I/O-SYSTEM 750 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei © 2016 by WAGO Kontakttechnik GmbH & Co. KG Alle Rechte vorbehalten. WAGO Kontakttechnik GmbH & Co. KG Hansastraße 27 D-32423 Minden Tel.: +49 (0) 571/8 87 – 0 Fax: +49 (0) 571/8 87 –...
-
Seite 3: Inhaltsverzeichnis
WAGO-I/O-SYSTEM 750 Inhaltsverzeichnis 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei Inhaltsverzeichnis Hinweise zu dieser Dokumentation ............5 Gültigkeitsbereich ..................5 Urheberschutz ................... 5 Symbole ..................... 6 Darstellung der Zahlensysteme ..............7 Schriftkonventionen .................. 7 Wichtige Erläuterungen ................8 Rechtliche Grundlagen ................8 2.1.1... - Seite 4 Inhaltsverzeichnis WAGO-I/O-SYSTEM 750 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei Abbildungsverzeichnis ..................35 Tabellenverzeichnis ..................... 36 Handbuch Version 1.1.0...
-
Seite 5: Hinweise Zu Dieser Dokumentation
Ergänzung in die Dokumentation mit aufgenommen wird. Gültigkeitsbereich Die vorliegende Dokumentation gilt für die Standardversion der Busklemme 750-514 (2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei). Die Busklemme 750-514 darf nur nach Anweisungen dieser Betriebsanleitung und der Betriebsanleitung zum eingesetzten Feldbuskoppler/-controller installiert und betrieben werden. ACHTUNG Versorgungsauslegung des WAGO-I/O-SYSTEMs 750 beachten! Sie benötigen zusätzlich zu dieser Betriebsanleitung die Betriebsanleitung... -
Seite 6: Symbole
Hinweise zu dieser Dokumentation WAGO-I/O-SYSTEM 750 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei Symbole GEFAHR Warnung vor Personenschäden! Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod oder schwere Körperverletzung zur Folge haben wird, wenn sie nicht vermieden wird. -
Seite 7: Darstellung Der Zahlensysteme
WAGO-I/O-SYSTEM 750 Hinweise zu dieser Dokumentation 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei Darstellung der Zahlensysteme Tabelle 1: Darstellungen der Zahlensysteme Zahlensystem Beispiel Bemerkung Dezimal Normale Schreibweise Hexadezimal 0x64 C-Notation Binär '100' In Hochkomma, '0110.0100' Nibble durch Punkt getrennt... -
Seite 8: Wichtige Erläuterungen
Rechtliche Grundlagen 2.1.1 Änderungsvorbehalt Die WAGO Kontakttechnik GmbH & Co. KG behält sich Änderungen, die dem technischen Fortschritt dienen, vor. Alle Rechte für den Fall der Patenterteilung oder des Gebrauchsmusterschutzes sind der WAGO Kontakttechnik GmbH & Co. KG vorbehalten. Fremdprodukte werden stets ohne Vermerk auf Patentrechte genannt. -
Seite 9: Bestimmungsgemäße Verwendung Des Wago-I/O-Systems 750
Software sowie der nicht bestimmungsgemäße Gebrauch der Komponenten bewirken den Haftungsausschluss der WAGO Kontakttechnik GmbH & Co. KG. Wünsche an eine abgewandelte bzw. neue Hard- oder Softwarekonfiguration richten Sie bitte an die WAGO Kontakttechnik GmbH & Co. KG. Handbuch Version 1.1.0... -
Seite 10: Sicherheitshinweise
Wichtige Erläuterungen WAGO-I/O-SYSTEM 750 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei Sicherheitshinweise Beim Einbauen des Gerätes in Ihre Anlage und während des Betriebes sind folgende Sicherheitshinweise zu beachten: GEFAHR Nicht an Geräten unter Spannung arbeiten! Schalten Sie immer alle verwendeten Spannungsversorgungen für das Gerät ab, bevor Sie es montieren, Störungen beheben oder Wartungsarbeiten... - Seite 11 WAGO-I/O-SYSTEM 750 Wichtige Erläuterungen 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei ACHTUNG Geräte vor kriechenden und isolierenden Stoffen schützen! Die Geräte sind unbeständig gegen Stoffe, die kriechende und isolierende Eigenschaften besitzen, z. B. Aerosole, Silikone, Triglyceride (Bestandteil einiger Handcremes). Sollten Sie nicht ausschließen können, dass diese Stoffe im Umfeld der Geräte auftreten, bauen Sie die Geräte in ein Gehäuse...
-
Seite 12: Gerätebeschreibung

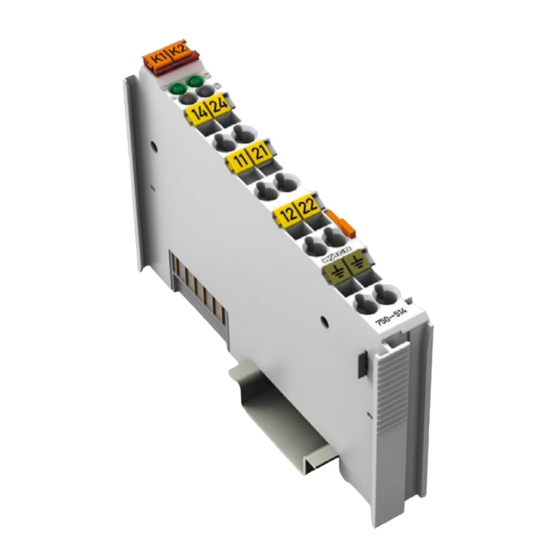

WAGO-I/O-SYSTEM 750 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei Gerätebeschreibung Die Busklemme 750-514 (2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei) gibt binäre Steuersignale aus dem Automatisierungsgerät an die angeschlossenen Aktoren (z. B. Magnetventile, Schütze, Geber, Relais oder andere elektrische Lasten) aus. - Seite 13 Potential über den als Federkontakt ausgeführten Leistungskontakt für nachfolgende Busklemmen zur Verfügung. Hinweis Potentialeinspeiseklemme einsetzen! Die Busklemme 750-514 hat nur einen integrierten Leistungskontakt für die Weiterleitung des Erdpotentials. Setzen Sie ggf. eine Potentialeinspeiseklemme für die Feldversorgung von nachfolgenden Busklemmen ein.
-
Seite 14: Ansicht
Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei Ansicht Abbildung 1: Ansicht Tabelle 3: Legende zur Abbildung „Ansicht“ Pos. Bedeutung Details siehe Kapitel Beschriftungsmöglichkeit mit Mini-WSB Status-LEDs „Gerätebeschreibung“ > „Anzeigeelemente“ Datenkontakte „Gerätebeschreibung“ > „Anschlüsse“ ® CAGE CLAMP -Anschlüsse... -
Seite 15: Anschlüsse
WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei Anschlüsse 3.2.1 Datenkontakte/Klemmenbus Die Kommunikation zwischen Feldbuskoppler/-controller und Busklemmen sowie die Systemversorgung der Busklemmen erfolgt über den Klemmenbus. Er besteht aus 6 Datenkontakten, die als selbstreinigende Goldfederkontakte ausgeführt sind. -
Seite 16: Leistungskontakte/Feldversorgung
750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei 3.2.2 Leistungskontakte/Feldversorgung Hinweis Potentialeinspeiseklemme einsetzen! Die Busklemme 750-514 hat nur einen integrierten Leistungskontakt für die Weiterleitung des Erdpotentials. Setzen Sie ggf. eine Potentialeinspeiseklemme für die Feldversorgung von nachfolgenden Busklemmen ein. VORSICHT Verletzungsgefahr durch scharfkantige Messerkontakte! Da die Messerkontakte sehr scharfkantig sind, besteht bei unvorsichtiger Hantierung mit den Busklemmen Verletzungsgefahr. -
Seite 17: Cage Clamp ® -Anschlüsse
WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei ® 3.2.3 CAGE CLAMP -Anschlüsse ® Abbildung 4: CAGE CLAMP -Anschlüsse ® Tabelle 5: Legende zur Abbildung „CAGE CLAMP -Anschlüsse“ Kanal Benennung Anschluss Funktion Ausgang DO 1: Schließerkontakt Lastanschluss Ausgang /DO 1: Öffnerkontakt... -
Seite 18: Anzeigeelemente
Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei Anzeigeelemente Abbildung 5: Anzeigeelemente Tabelle 6: Legende zur Abbildung „Anzeigeelemente“ Kanal Benennung Zustand Funktion Schließerkontakt DO 1 geöffnet Öffnerkontakt /DO 1 geschlossen Status Relais 1 Schließerkontakt DO 1 geschlossen Grün... -
Seite 19: Schematisches Schaltbild
WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei Schematisches Schaltbild Abbildung 6: Schematisches Schaltbild Handbuch Version 1.1.0... -
Seite 20: Technische Daten
Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei Technische Daten 3.5.1 Gerätedaten Tabelle 7: Technische Daten – Gerät Breite 12 mm Höhe (ab Oberkante Tragschiene) 64 mm Tiefe 100 mm Gewicht Ca. 48,5 g 3.5.2 Versorgung Tabelle 8: Technische Daten – Versorgung... -
Seite 21: Anschlusstechnik
WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei 3.5.5 Anschlusstechnik Tabelle 11: Technische Daten – Verdrahtungsebene ® Anschlusstechnik CAGE CLAMP Leiterquerschnitt 0,08 mm² … 2,5 mm², AWG 28 … 14 Abisolierlänge 8 mm … 9 mm / 0.33 in Tabelle 12: Technische Daten –... -
Seite 22: Lastgrenzkurve
Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei 3.5.7 Lastgrenzkurve Abbildung 7: Lastgrenzkurve des Relais Handbuch Version 1.1.0... -
Seite 23: Zulassungen
WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei Zulassungen Information Weitere Informationen zu Zulassungen Detaillierte Hinweise zu den Zulassungen können Sie dem Dokument „Übersicht Zulassungen WAGO-I/O-SYSTEM 750“ entnehmen. Dieses finden Sie im Internet unter: www.wago.com Service Downloads ... - Seite 24 Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei RINA (Registro Italiano Navale) Handbuch Version 1.1.0...
-
Seite 25: Normen Und Richtlinien
WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei Normen und Richtlinien Die Standardversion und alle Varianten der Busklemme 750-514 erfüllen folgende EMV-Normen: EMV CE-Störaussendung gem. EN 61000-6-4 EMV CE-Störfestigkeit gem. EN 61000-6-2 EMV Schiffbau-Störaussendung gem. Germanischer Lloyd EMV Schiffbau-Störfestigkeit... -
Seite 26: Prozessabbild
Prozessabbild WAGO-I/O-SYSTEM 750 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei Prozessabbild Hinweis Mapping des Prozessabbildes im Feldbussystem Die Abbildung der Prozessdaten der Busklemme im Prozessabbild des Feldbussystems ist abhängig vom eingesetzten Feldbuskoppler/-controller. Entnehmen Sie diese Angaben bitte dem Kapitel „Feldbusspezifischer Aufbau der Prozessdaten“... -
Seite 27: Montieren
WAGO-I/O-SYSTEM 750 Montieren 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei Montieren Montagereihenfolge Feldbuskoppler/-controller und Busklemmen des WAGO-I/O-SYSTEMs 750/753 werden direkt auf eine Tragschiene gemäß EN 50022 (TS 35) aufgerastet. Die sichere Positionierung und Verbindung erfolgt über ein Nut- und Feder- System. -
Seite 28: Geräte Einfügen Und Entfernen
Montieren WAGO-I/O-SYSTEM 750 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei Geräte einfügen und entfernen ACHTUNG Arbeiten an Geräten nur spannungsfrei durchführen! Arbeiten unter Spannung können zu Schäden an den Geräten führen. Schalten Sie daher die Spannungsversorgung ab, bevor Sie an den Geräten arbeiten. -
Seite 29: Busklemme Entfernen
WAGO-I/O-SYSTEM 750 Montieren 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei 5.2.2 Busklemme entfernen Ziehen Sie die Busklemme an der Entriegelungslasche aus dem Verbund. Abbildung 10: Busklemme entfernen (Beispiel) Mit dem Herausziehen der Busklemme sind die elektrischen Verbindungen der Datenkontakte bzw. Leistungskontakte wieder getrennt. -
Seite 30: Geräte Anschließen
Geräte anschließen WAGO-I/O-SYSTEM 750 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei Geräte anschließen GEFAHR Leitungen nur in spannungsfreiem Zustand anschließen oder trennen! Zum Gerät führende Leitungen können gefährliche Spannungen und Ströme tragen. Bei Berührung kann schwere Verletzung oder Tod die Folge sein. - Seite 31 WAGO-I/O-SYSTEM 750 Geräte anschließen 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei ® Abbildung 11: Leiter an CAGE CLAMP anschließen Handbuch Version 1.1.0...
-
Seite 32: Anschlussbeispiele
Geräte anschließen WAGO-I/O-SYSTEM 750 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei Anschlussbeispiele 6.2.1 1-Leiter-Anschluss, Aktoren der Schutzklasse I Abbildung 12: Anschlussbeispiele 1-Leiter-Anschluss, Aktoren der Schutzklasse I (Schutzleiter) 6.2.2 1-Leiter-Anschluss, Aktoren der Schutzklasse II und III Abbildung 13: Anschlussbeispiele 1-Leiter-Anschluss für Aktoren der Schutzklasse II... -
Seite 33: Kontaktschutzbeschaltung Für Relaisklemmen
WAGO-I/O-SYSTEM 750 Geräte anschließen 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei Kontaktschutzbeschaltung für Relaisklemmen Beim Schalten induktiver Lasten, wie z. Β. Schütze und Magnetventile, entstehen beim Abschalten Transienten mit Spitzenspannungen bis zu einigen tausend Volt. Diese Transienten überschreiten sehr häufig die zulässigen Grenzwerte der EMV- Normen. - Seite 34 Geräte anschließen WAGO-I/O-SYSTEM 750 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei Tabelle 16: Kontaktschutzbeschaltung für Relaisklemmen Beschaltung der Last Zusätzliche Definierte Bipolar Vorteile/Nachteile Abfallverzö- Induktionssp wirksame gerung annungs- Dämpfung begrenzung Vorteile: • hohe Energieabsorption • unkritische Dimensionierung mittel bis ja (U •...
- Seite 35 WAGO-I/O-SYSTEM 750 Abbildungsverzeichnis 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei Abbildungsverzeichnis Abbildung 1: Ansicht .................... 14 Abbildung 2: Datenkontakte ................. 15 Abbildung 3: Leistungskontakte ................16 ® Abbildung 4: CAGE CLAMP -Anschlüsse............17 Abbildung 5: Anzeigeelemente ................18 Abbildung 6: Schematisches Schaltbild ..............19 Abbildung 7: Lastgrenzkurve des Relais ...............
- Seite 36 Tabellenverzeichnis WAGO-I/O-SYSTEM 750 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei Tabellenverzeichnis Tabelle 1: Darstellungen der Zahlensysteme ............7 Tabelle 2: Schriftkonventionen ................7 Tabelle 3: Legende zur Abbildung „Ansicht“ ............14 Tabelle 4: Legende zur Abbildung „Leistungskontakte“ ........16 ®...
- Seite 37 WAGO-I/O-SYSTEM 750 750-514 2DO 125V AC 0,5A/ Relais 2CO/ potentialfrei Handbuch Version 1.1.0...
- Seite 38 WAGO Kontakttechnik GmbH & Co. KG Postfach 2880 • D-32385 Minden Hansastraße 27 • D-32423 Minden Telefon: 05 71/8 87 – 0 Telefax: 05 71/8 87 – 1 69 E-Mail: info@wago.com Internet: http://www.wago.com...
