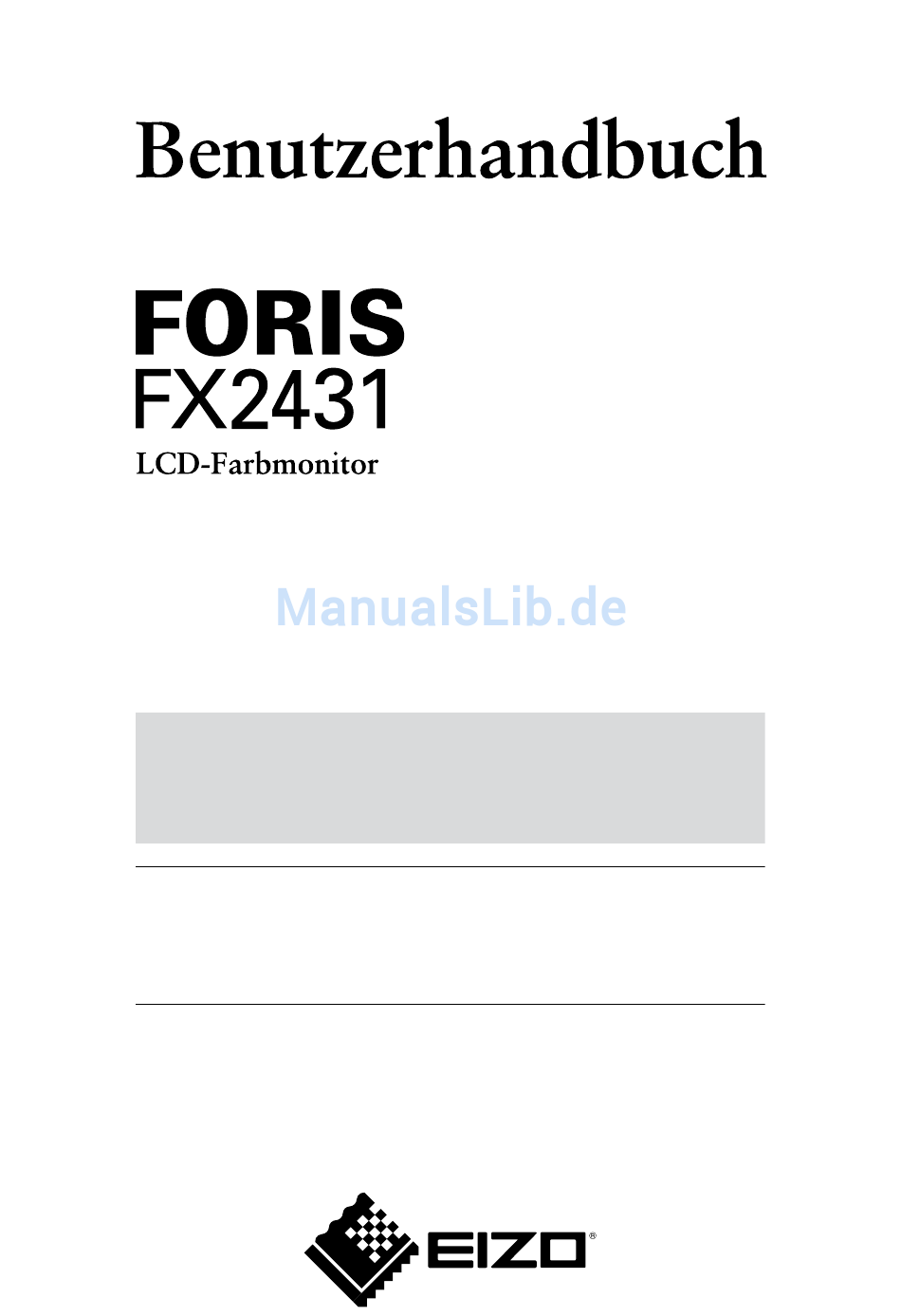

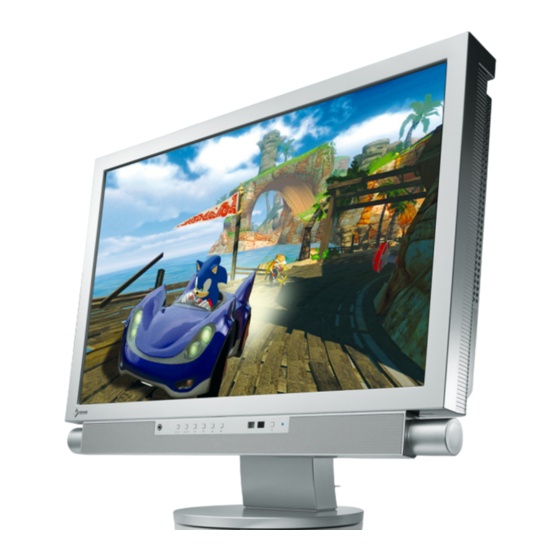

- Seite 1 Lesen Sie die VORSICHTSMASSNAHMEN, dieses Benutzerhandbuch und das Installationshandbuch (separater Band) aufmerksam durch, um sich mit der sicheren und effizienten Bedienung vertraut zu machen. • Lesen Sie das Installationshandbuch (separater Band) • Das aktuelle Benutzerhandbuch steht auf unserer Website zum Herunterladen zur Verfügung: http://www.eizo.com...
- Seite 2 Überprüfen Sie, ob die Spezifikationen im Handbuch in der Sprache des Absatzgebietes geschrieben sind. Copyright© 2009 EIZO NANAO CORPORATION Alle Rechte vorbehalten. Kein Teil dieses Handbuchs darf ohne die vorherige schriftliche Zustimmung von EIZO NANAO CORPORATION in irgendeiner Form oder mit irgendwelchen Mitteln – elektronisch, mechanisch oder auf andere Weise – reproduziert, in einem Suchsystem gespeichert oder übertragen werden.
-
Seite 3: Hinweise Für Diesen Monitor
Hinweise für diesen Monitor Dieses Produkt ist zum Erstellen von Dokumenten, Anzeigen von Multimedia-Inhalten und für andere allgemeine Zwecke geeignet. Dieses Produkt wurde speziell an die Einsatzbedingungen in der Region, in die es ursprünglich geliefert wurde, angepasst. Wird es außerhalb dieser Region eingesetzt, ist der Betrieb eventuell nicht wie angegeben möglich. Die Garantie für dieses Produkt erstreckt sich ausschließlich auf die in diesem Handbuch beschriebenen Anwendungen. -
Seite 4: Reinigung
Reinigung Hinweis • Verwenden Sie keine Lösungsmittel oder Chemikalien wie Verdünnungsmittel, Benzol, Wachs, Alkohol oder Poliermittel. Dadurch könnte das Gehäuse oder das LCDDisplay beschädigt werden. HINWEIS • „ScreenCleaner“ wird zur Reinigung der LCD-Displayoberfläche empfohlen. [LCD-Display] • Säubern Sie das LCD-Display mit einem weichen Tuch aus Baumwolle oder einem Brillenputztuch. •... -
Seite 5: Inhaltsverzeichnis
INHALT Kapitel Einstellungen und Justierungen .. Hinweise für diesen Monitor ........ -1 Bildjustage ............. Kapitel 1 Leistungsmerkmale und Übersicht . . 7 PC-Eingang 1-1 Leistungsmerkmale ......... 7 (Nur für analoges Eingangssignal) .... VIDEO-Eingang .......... 1- Bedienelemente und Funktionen ....9 - Farbeinstellung ..........6 1- Funktionen und Grundeinstellungen ....11 ● So wählen Sie den Farbmodus [Farbmodus] ... 26 ●... - Seite 6 -8 Festlegen des Audioeingangs für HDMI- Eingang [Toneingangsbuchse] ....8 -9 Sperren von Tasten ........8 -10 Anzeige von Monitorinformationen [Informationen] ..........8 -11 Ein/bzw. Ausschalten der Netzkontroll-LED [Netzkontroll-LED] ......... 8 -1 Einstellen der Sprache [Sprache] ....9 -1 Ein/Aus der Anzeige des EIZO-Logo .... 9 -1 Zurücksetzen der Einstellungen des angezeigten Menüs auf die Standardwerte [Zurücksetzen] ..........9 Kapitel Fehlerbeseitigung ......0 ● Liste der Meldungen ......... 44 Kapitel Referenz .
-
Seite 7: Kapitel 1 Leistungsmerkmale Und Übersicht
Kapitel 1 Leistungsmerkmale und Übersicht Vielen Dank, dass Sie sich für einen LCD-Farbmonitor von EIZO entschieden haben. 1-1 Leistungsmerkmale • 24-Zoll-Breitbild-LCD-Bildschirm für WUXGA (1920×1200) • High-Color-Farbskala-Bildfläche Nutzt die Wide-Color-Farbskala von 96 % des Adobe RGB- Farbraums, 92 % von NTSC. * Dieser Monitor unterstützt nicht die Konvertierung zu sRGB. -
Seite 8: Anschließen An Peripheriegeräte
Anschließen an Peripheriegeräte AV-Geräten DVD-Player S-Video / Video Component HDMI Spielkonsole D-Sub HDMI Ermöglicht das Anzeigen von Bildern durch Anschließen eines DVD-/Video-Players oder einer Ermöglicht die Verwendung eines Monitors Spielkonsole usw. durch Anschließen an einen Windows-PC oder Macintosh. Audiogerät USB-Geräte Maus Audio von PC und AV-Geräten kann Tastatur mit angeschlossenem AV-Verstärker über Lautsprecher wiedergegeben... -
Seite 9: Bedienelemente Und Funktionen
Netzkontroll-LED [Netzkontroll- der Netzkontroll-LED [Netzkontroll- Hauptstromversorgung getrennt LED]“ auf LED]“ auf Seite Seite 38). 38). 8. Netzschalter Dient zum Ein- und Ausschalten (Ein oder Aus). ® ScreenManager ist der Name des Einstellungsmenüs von EIZO. Kapitel 1 Leistungsmerkmale und Übersicht... -
Seite 10: Fernbedienung
Fernbedienung Taste Funktion 1 POWER Ein- und Ausschalten 2 COLOR MODE Ändern des Farbmodus Festlegen der Zeit für die Abschaltfunktion des Monitors 3 OFF TIMER Aktiviert/deaktiviert die Anzeige (grün) der Energiesparstufe. 4 EcoView Index 5 VOLUME Anpassen der Lautstärke 6 MUTE Vorübergehendes Stummschalten des Tons Verwenden Sie diese Option für Spiele. -
Seite 11: Funktionen Und Grundeinstellungen
1- Funktionen und Grundeinstellungen Funktionen Hinweis • Die einstellbaren Funktionen unterscheiden sich je nach Eingangssignal. (Siehe „Einstellungsmenüliste“ auf Seite 48.) Einstellungsmenü (Informationen zur Bedienung des Menüs finden Sie auf Seite 13.) ® ScreenManager Color Color Return Sound Farbeinstellung (Einfache Einstellung) Color Mode [ Custom(xxxx) ... -
Seite 12: Überprüfen Von Informationen
So nehmen Sie die Einstellung vor, wenn die Bildfarbe ● Sperren von Tasten nicht ordnungsgemäß angezeigt wird [Farbraum] …………………………………siehe Seite 38 ● Ein/Aus der Anzeige des EIZO-Logo …………………………………………… siehe Seite 44 ● Festlegen des Audioeingangs für HDMI-Eingang …………………………………siehe Seite 39 [Toneingangsbuchse] ……………………... -
Seite 13: Grundlegende Bedienung Des Einstellungsmenüs
Funktionen (Fortsetzung) Folgende Aktionen sind mit der Fernbedienung möglich. Wechseln des Eingangssignals PinP (Bild in Bild)-Anzeige ● So wechseln Sie das Eingangssignal entsprechend ● So wird die PinP-Anzeige ein- oder ausgeschaltet dem Gerät, das Sie anzeigen möchten <ON/OFF> …………………………… siehe Seite 19 ● So wählen Sie den Ausgabeton <SOUND> <PC / VIDEO / HDMI>... -
Seite 14: Kapitel Bedienung
Kapitel Bedienung -1 Wechseln des Eingangssignals HINWEIS HINWEIS • Bedienung mit den Tasten am Monitor • Bedienung mit den Tasten am Monitor Mithilfe dieser Funktion wechseln Sie das Eingangssignal entsprechend dem - Drücken Sie - Drücken Sie bis das Menü bis das Menü Gerät, das Sie anzeigen möchten. -
Seite 15: Spielemodus
- Spielemodus Hinweis Hinweis • Der Modus Thru Mode ist nur für • Der Modus Thru Mode ist nur für ● So schalten Sie Thru Mode ein/aus den VIDEO-Eingang oder HDMI den VIDEO-Eingang oder HDMI (Videosignal)-Eingang verfügbar. (Videosignal)-Eingang verfügbar. Diese Funktion ermöglicht Ihnen die Verwendung des Modus Thru Mode •... -
Seite 16: Steuerung Externer Geräte (Hdmi-Cec-Funktion)
Hinweis Hinweis - Steuerung externer Geräte • Mit der Funktion HDMI-CEC kann • Mit der Funktion HDMI-CEC kann (HDMI-CEC-Funktion) dieser Monitor ausschließlich externe dieser Monitor ausschließlich externe ● Geräte steuern, die HDMI-CEC Geräte steuern, die HDMI-CEC HDMI-CEC-Funktion unterstützen (beispielsweise Recorder unterstützen (beispielsweise Recorder Dieser Monitor unterstützt HDMI-CEC (Consumer Electronics Control). -
Seite 17: So Richten Sie Hdmi-Cec Ein [Hdmi-Cec-Einstellung]
HINWEIS HINWEIS ● So richten Sie HDMI-CEC ein [HDMI-CEC-Einstellung] • Wenn die Funktion HDMI-CEC nicht • Wenn die Funktion HDMI-CEC nicht (1) Die Einstellung HDMI-CEC des externen Geräts muss aktiviert sein. verwendet wird, deaktivieren Sie die verwendet wird, deaktivieren Sie die Details zur Einstellung finden Sie im Handbuch des externen Geräts. Funktionen Einschaltautomatik und Funktionen Einschaltautomatik und Ausschaltautomatik. -
Seite 18: Steuern Der Wiedergabe Von Externen Geräten
Steuern der Wiedergabe von externen Geräten Drücken Sie : [Wiedergabe] : [Modus änd.] HDMI1 Recorder Drücken Sie Play Change Mode Search Search Drücken Sie : Drücken Sie : [Suchen] (rückwärts) [Suchen] (vorwärts) Stop MENU Device List EXIT Close Link Menu Drücken Sie ... -
Seite 19: Pinp (Bild In Bild)-Anzeige
Hinweis Hinweis - PinP (Bild in Bild)-Anzeige • Das Hauptfenster wird nicht für • Das Hauptfenster wird nicht für ● So wird die PinP-Anzeige ein- oder ausgeschaltet den VIDEO-Eingang/HDMI- den VIDEO-Eingang/HDMI- Wenn ein PC (PC-Eingang) und ein AV-Gerät (VIDEO-Eingang/HDMI- Eingangssignaldisplay verwendet und Eingangssignaldisplay verwendet und das Unterfenster werden nicht für das das Unterfenster werden nicht für das Eingang) mit dem Monitor verbunden sind, können beide Signale gleichzeitig PC-Eingangssignaldisplay verwendet. -
Seite 20: Ändern Der Bildgröße
Hinweis Hinweis -6 Ändern der Bildgröße • [Autom. Bildgröße] ist nur für • [Autom. Bildgröße] ist nur für ● So aktivieren/deaktivieren Sie das automatische Wechseln den VIDEO-Eingang oder HDMI den VIDEO-Eingang oder HDMI [Autom. Bildgröße] (Videosignal)-Eingang verfügbar. (Videosignal)-Eingang verfügbar. HINWEIS HINWEIS Das automatische Wechseln der Bildschirmgröße kann dem Seitenverhältnis je •... -
Seite 21: So Legen Sie Das Seitenverhältnis Fest [Seitenverhältnis]
EingangssignalgBildschirmanzeige Einstellungen Status (Seitenverhältnis) 16:9 Zeigt das gesamte Bild im Format 16 : 9 an. Schwarze Ränder werden oben und unten auf dem Bildschirm angezeigt. Das Bild im Format 4:3 （16：9） wird horizontal leicht gestreckt. 16:9 Zoom Zeigt das Bild im Format 16 : 9 im Vollbildmodus an. -
Seite 22: Kapitel Einstellungen Und Justierungen
Inhalt der Dateien für ■ Für Windows-PCs Justierungsmuster finden Sie in der Justierungsmuster finden Sie in der Legen Sie die „EIZO LCD Utility Disk“ in Ihren PC ein, und öffnen Sie die Datei „Readme.txt“. Datei „Readme.txt“. Dateien mit den Testmustern zur Bildjustage. -
Seite 23: So Vermeiden Sie Vertikale Balken [Clock]
Führen Sie die automatische Bildschirmeinstellung mit angezeigtem analogen Justierungsmuster erneut aus. ● So vermeiden Sie Flackern und stellen Bildposition und -größe automatisch ein [Autom. Bildeinst.] (1) Zeigen Sie das Anzeigemuster 1 der Dateien mit den Testmustern zur Bildjustage im Vollbildmodus an. (2) Wählen Sie im Einstellungsmenü die Option [Monitoreinst.], und drücken Sie (3) Wählen Sie im Menü [Monitoreinst.] die Option [Erweiterte Einstellungen], und drücken Sie (4) Wählen Sie im Menü... -
Seite 24: So Vermeiden Sie Flackern Oder Unschärfe [Phase]
● So vermeiden Sie Flackern oder Unschärfe [Phase] Hinweis Hinweis • Möglicherweise kann Flackern oder • Möglicherweise kann Flackern oder Justierungsbereich: 0 bis 63 Unschärfe bei bestimmten PCs oder Unschärfe bei bestimmten PCs oder (1) Wählen Sie im Menü [Erweiterte Einstellungen] die Option [Phase], Grafikkarten nicht verhindert werden. Grafikkarten nicht verhindert werden. -
Seite 25: Video-Eingang
VIDEO-Eingang ● So vermeiden Sie Flackern oder Unschärfe [Phase] Justierungsbereich: 0 bis 63 (1) Wählen Sie im Einstellungsmenü die Option [Monitoreinst.], und drücken Sie (2) Wählen Sie im Menü [Monitoreinst.] die Option [Erweiterte Einstellungen], und drücken Sie (3) Wählen Sie im Menü [Erweiterte Einstellungen (VIDEO2)] die Option [Phase], und drücken Sie Das Fenster zum Einstellen der [Phase] wird angezeigt. -
Seite 26: Farbeinstellung
- Farbeinstellung ● So wählen Sie den Farbmodus [Farbmodus] Das Ändern des Farbmodus ermöglicht das Einstellen des Monitors auf den geeigneten Anzeigemodus. Farbmodus-Typen ■ PC-Eingang / HDMI (PC-Signal)-Eingang Modus Status Einstellung für Textverarbeitungen und Text Tabellenkalkulationen. Einstellung für Fotos und Bilder. Bild Einstellung für animierte Bilder. Film Einstellung für Bilder aus Spielen. Spiele (PC) Benutzerdef. -
Seite 27: So Führen Sie Erweiterte Justierungen Durch
● Hinweis So führen Sie erweiterte Justierungen durch • Warten Sie nach dem Einschalten des Für jeden Modus stehen unabhängige Justierungen/Einstellungen für die Monitors mindestens 30 Minuten, ehe Farbanpassung zur Verfügung. Des Weiteren kann diese gespeichert werden. Sie mit der Farbeinstellung beginnen. • Führen Sie die Anpassung von ●... -
Seite 28: So Stellen Sie Die Helligkeit Ein [Helligkeit]
● So stellen Sie die Helligkeit ein [Helligkeit] Die Bildschirmhelligkeit wird durch Verändern der Hintergrundbeleuchtung (Lichtquelle des LCD-Displays) eingestellt. Justierungsbereich: 0 bis 100 (1) Wählen Sie im Einstellungsmenü die Option [Farbe], und drücken Sie (2) Wählen Sie im Menü [Farbe] die Option [Helligkeit], und drücken Sie Das Fenster zum Einstellen der [Helligkeit] wird angezeigt. -
Seite 29: So Stellen Sie Den Farbton Ein [Farbton]
● Hinweis Hinweis So stellen Sie den Farbton ein [Farbton] • Mit dieser Funktion wird nicht jede • Mit dieser Funktion wird nicht jede Mithilfe dieser Funktion können Sie den Farbton einstellen. Wenn Sie einen Farbabstufung angezeigt. Farbabstufung angezeigt. hohen Wert für den Farbton festlegen, erhält das Bild einen Grünstich. Bei einem niedrigen Wert erhält es einen Lilastich. -
Seite 30: So Werden Die Bildkonturen Ausgeglichen [Umrissverstärkung]
● HINWEIS HINWEIS So werden die Bildkonturen ausgeglichen • Abhängig vom ausgewählten • Abhängig vom ausgewählten [Umrissverstärkung] Farbmodus wird die Funktion Farbmodus wird die Funktion nicht angezeigt, und der Wert kann nicht angezeigt, und der Wert kann Die Betonung der Konturen wird wie folgt angepasst. nicht angepasst werden. -
Seite 31: So Stellen Sie Den Gamma-Wert Ein [Gamma]
● HINWEIS HINWEIS So stellen Sie den Gamma-Wert ein [Gamma] • Abhängig vom ausgewählten • Abhängig vom ausgewählten Der Gamma-Wert kann eingestellt werden. Die Leuchtdichte des Monitors Farbmodus wird die Funktion Farbmodus wird die Funktion variiert je nach Eingangssignal. Die Abweichungsrate verhält sich jedoch nicht nicht angezeigt, und der Wert kann nicht angezeigt, und der Wert kann nicht angepasst werden. -
Seite 32: So Legen Sie Die Verarbeitungsmethoden Der I/P-Konvertierung Fest [I/P-Konvertierung]
● Hinweis Hinweis So legen Sie die Verarbeitungsmethoden der I/P- • [I/P-Konvertierung] ist nur für • [I/P-Konvertierung] ist nur für Konvertierung fest [I/P-Konvertierung] den VIDEO-Eingang oder HDMI den VIDEO-Eingang oder HDMI (Videosignal)-Eingang verfügbar. (Videosignal)-Eingang verfügbar. Die Verarbeitungsmethoden der I/P (Interlace Progressive)-Konvertierung können festgelegt werden. Einstellungen Status Zwischen Videosignalen mit 60 bzw. 24 Video (2-3) (Filme) Bildern pro Sekunde wird automatisch unterschieden, und beide Formate werden zu einem... -
Seite 33: Tonanpassung
HINWEIS HINWEIS - Tonanpassung • Für Lautsprecher und Kopfhörer • Für Lautsprecher und Kopfhörer ● So passen Sie die Balance der Lautstärke für den linken können [Balance], [Höhen] und [Bass] können [Balance], [Höhen] und [Bass] und rechten Kanal an [Balance] jeweils extra eingestellt werden. jeweils extra eingestellt werden. Schließen Sie die Kopfhörer zum Schließen Sie die Kopfhörer zum Mithilfe dieser Funktion können Sie die Lautstärkebalance für Lautsprecher Anpassen des Kopfhörerklangs an... -
Seite 34: So Wird Der Ton-Pegel Eingestellt [Ton-Pegel]
● HINWEIS HINWEIS So wird der Ton-Pegel eingestellt [Ton-Pegel] • Falls beispielsweise der Unterschied • Falls beispielsweise der Unterschied Der Eingangstonpegel kann angepasst werden. der Lautstärke der Eingangssignale der Lautstärke der Eingangssignale von HDMI1 und HDMI2 zu groß von HDMI1 und HDMI2 zu groß Unterschiede bei der Lautstärke treten in Abhängigkeit der verschiedenen ist, können Sie diesen Unterschied ist, können Sie diesen Unterschied Eingangssignale auf, da der durchschnittliche Tonpegel externer Geräte variiert. -
Seite 35: Energiespareinstellungen
Hinweis Hinweis - Energiespareinstellungen • Durch Ausschalten des Netzschalters • Durch Ausschalten des Netzschalters ● So aktivieren/deaktivieren Sie die Funktion zum oder vollständiges Ziehen des oder vollständiges Ziehen des automatischen Abschalten bei fehlendem Eingangssignal Netzkabels wird die Stromversorgung Netzkabels wird die Stromversorgung des Monitor unterbrochen. des Monitor unterbrochen. [Kein Signal-Aus] Mithilfe dieser Funktion kann der Monitor automatisch abgeschaltet werden, wenn der Monitor 15 Minuten lang kein Eingangssignal empfängt. -
Seite 36: So Aktivieren/Deaktivieren Sie Den Energiesparmodus [Energie Sparen (Pc)]
● Hinweis Hinweis So aktivieren/deaktivieren Sie den Energiesparmodus • [Energie sparen (PC)] ist nur für den • [Energie sparen (PC)] ist nur für den [Energie sparen (PC)] PC-Eingang oder HDMI (PC-Signal)- PC-Eingang oder HDMI (PC-Signal)- Eingang verfügbar. Eingang verfügbar. Diese Funktion ermöglicht das Wechseln in den Energiesparmodus je nach •... -
Seite 37: Anzeigen Der Energiesparstufe Durch Ecoview Index
HINWEIS HINWEIS - Anzeigen der Energiesparstufe durch • EcoView Index erscheint auch beim • EcoView Index erscheint auch beim EcoView Index Einschalten des Monitors, beim Einschalten des Monitors, beim Mit dieser Funktion lässt sich die Energiesparstufe anhand der grünen Anzeige Beenden des Einstellungsmenüs usw. Beenden des Einstellungsmenüs usw. -
Seite 38: Festlegen Des Audioeingangs Für Hdmi- Eingang [Toneingangsbuchse]
Tastensperre Tastensperre (2) Halten Sie am Monitor etwa 5 Sekunden lang gedrückt. – Anzeigen oder Ausblenden des – Anzeigen oder Ausblenden des EIZO-Logos (Siehe EIZO-Logos (Siehe Seite Seite Der Bildschirm wird eingeschaltet. Hiermit wird die Tastensperre aktiviert bzw. deaktiviert. -10 Anzeige von Monitorinformationen... -
Seite 39: Einstellen Der Sprache [Sprache]
(3) Wählen Sie mit t oder u eine Sprache, und drücken Sie anschließend Die Einstellung wurde vorgenommen. -1 Ein/Aus der Anzeige des EIZO-Logo Das EIZO-Logo wird beim Einschalten des Monitors auf dem Bildschirm angezeigt. Mit dieser Funktion können Sie die Anzeige des EIZO-Logos aktivieren oder deaktivieren. -
Seite 40: Kapitel Fehlerbeseitigung
Kapitel Fehlerbeseitigung Besteht ein Problem auch nach Anwendung aller angegebenen Lösungen, wenden Sie sich an einen Fachhändler in Ihrer Nähe. • Problem: Kein Bild → Siehe Nr. 1 unter (PC-Eingang / HDMI (PC-Signal)-Eingang) Siehe Nr. 1 unter (VIDEO-Eingang / HDMI (Videosignal)-Eingang) •... - Seite 41 Probleme Mögliche Ursache und Lösung • Die auswählbaren Menüelemente variieren je nach 10. Nicht auswählbare Menüelemente. Eingangssignal. Prüfen Sie die Einstellungsmenüliste. (Siehe „Einstellungsmenüliste“ auf Seite 48.) • Prüfen Sie, ob die Bediensperre eingeschaltet ist. (siehe 11. Die Monitortasten funktionieren nicht. Seite • Prüfen Sie, ob die Fernbedienung auf den Detektor zeigt. 1. Fernbedienung funktioniert nicht.
- Seite 42 Probleme Mögliche Ursache und Lösung • Die Meldung unten wird angezeigt. • Die Meldung zeigt an, dass sich das Eingangssignal außerhalb des angegebenen Frequenzbereichs Beispiel: befindet. (Das momentane Eingangssignal kann im Menü [Informationen] geprüft werden. Das außerhalb Signal Error des angegebenen Frequenzbereichs liegende Eingangssignal wird in der Farbe Magenta angezeigt.) •...
- Seite 43 Probleme Mögliche Ursache und Lösung • Prüfen Sie, ob das USB-Kabel richtig eingesteckt ist. 8. An den Monitor angeschlossene USB-Geräte • Überprüfen Sie die Einstellung unter [USB-Auswahl] im funktionieren nicht ordnungsgemäß. Menü [Monitoreinst.]. (siehe Seite - Wenn die Anwendung nicht auf dem mit dem PC- Eingang verbundenen PC ausgeführt wird „Automatik“...
-
Seite 44: Liste Der Meldungen
Probleme Mögliche Ursache und Lösung 5. Das gesamte Bild flackert oder ist unscharf • Passen Sie die Phase im Menü [Monitoreinst.] - [Erweiterte Einstellungen] - [Phase] an. (siehe (VIDEO-Eingang). Seite • Ändern Sie unter [Monitoreinst.] - [Erweiterte 6. Die Farbe auf der Anzeige ist falsch Einstellungen] - [Farbraum] den Farbraum. (In der Regel (HDMI (Videosignal)-Eingang). wählen Sie „Automatik“ aus.) 7. Der Bildschirm blinkt (HDMI (Videosignal)-Eingang). -
Seite 45: Kapitel Referenz
Kapitel Referenz Hinweis Hinweis -1 Anbringen eines Schwenkarms • Wenn Sie den Schwenkarm oder • Wenn Sie den Schwenkarm oder Statt des Standfußes kann ein Schwenkarm oder ein anderer Standfuß am Standfuß verwenden möchten, Standfuß verwenden möchten, Monitor angebracht werden. achten Sie darauf, dass Schwenkarm achten Sie darauf, dass Schwenkarm oder Standfuß... -
Seite 46: Spezifikationen
5-2 Spezifikationen 24,1 Zoll (610 mm), TFT-Farbdisplay mit Antireflexionsbeschichtung Display LCD-Display Betrachtungswinkel: horizontal 178°, Vertikal 178° (CR: 10 oder mehr) Punktabstand 0,270 mm Auflösung 1.920 Punkte × 1.200 Zeilen Anzeigefarben (max.) Ca. 16,77 Millionen Farben: Für 8 Bit (1.064,33 Millionen Farben/10-Bit-LUT) 518,4 mm ×... - Seite 47 Signaleingänge S-Video: DIN Mini 4-polig × 1 VIDEO- (VIDEO1) Video Eingang Video: Steckbuchse × 1 Geeignetes Format NTSC, PAL, PAL-60 Eingangssignalpegel (Video) S-Video: Y: 1,0Vp-p/75Ω, C: NTSC 0,28Vp-p/75Ω PAL 0,30Vp-p/75Ω Video: Y: 1,0Vp-p/75Ω Signaleingänge Steckbuchse × 1 Audio (Gemeinsam von S-Video und Video verwendet) Signaleingänge Steckbuchse ×...
-
Seite 48: Einstellungsmenüliste
Einstellungsmenüliste HDMI1 / HDMI HDMI1 / HDMI (VIDEO-Signal- Element PC1 PC VIDEO1 VIDEO PinP (PC-Signal- Eingang) Eingang) √ √ √ √ √ √ √ Farbe Farbmodus Helligkeit √ √ √ √ √ √ √ √ √ √ √ Schwarzwert (R) / (G) / (B) √... -
Seite 49: Außenabmessungen
Außenabmessungen Einheit : mm (Zoll) TILT 566(22.3) 22.8 520.4(20.5) 22.8 80(3.15) (0.9) (0.9) 488(19.2) 43(1.69) 116(4.6) 301(11.9) 231(9.1) ARCSWING φ230(9.1) Liste ZUBEHÖR Reinigungsset EIZO ScreenCleaner Die aktuellsten Informationen zum Zubehör finden Sie auf unserer Website. http://www.eizo.com Kapitel 5 Referenz... -
Seite 50: Glossar
- Glossar Auflösung Das LCD-Display besteht aus einer großen Anzahl von Bildelementen bestimmter Größe (Pixeln), die durch Aufleuchten den Bildschirminhalt darstellen. Der Monitor setzt sich aus 1.920 horizontalen und 1.200 vertikalen Pixeln zusammen. Bei einer Auflösung von 1.920 × 1.200 Pixeln werden alle Pixel im Vollbildmodus angezeigt (1:1). Bereichseinstellungen Die Bereichseinstellungen steuern den Ausgangssignalbereich, sodass der gesamte Farbverlauf angezeigt werden kann. - Seite 51 HDCP (High-bandwidth Digital Contents Protection) Digitales Signalverschlüsselungssystem als Kopierschutz für digitale Inhalte, wie z. B. für Video, Musik usw. Die sichere Übertragung digitaler Inhalte wird sichergestellt, indem die Inhalte auf der Sendeseite verschlüsselt, über einen DVI-Ausgang gesendet und auf der Empfangsseite wieder entschlüsselt werden. Digitale Inhalte können nicht reproduziert werden, wenn sowohl Sende- als auch Empfangsgerät nicht mit einem HDCP-System kompatibel sind.
-
Seite 52: Voreingestellte Taktraten
- Voreingestellte Taktraten Die folgende Tabelle enthält die werkseitig voreingestellten Videotaktraten (nur Hinweis • Je nach angeschlossenem PC kann bei analogem Signal). die Anzeigeposition variieren, Frequenz sodass Justierungen mithilfe des Einstellungsmenüs erforderlich sein Modus Punktfrequenz Horizontal: kHz Polarität Vertikal: Hz können. Negativ Horizontal 31,48 •... - Seite 53 Frequenz Modus Punktfrequenz Polarität Horizontal: kHz Vertikal: Hz Positiv Horizontal 64,67 VESA CVT RB 119,0 MHz 1680×1050@60 Hz Negativ Vertikal 59,88 Positiv Horizontal 74,04 VESA CVT RB 154,0 MHz 1920×1200@60 Hz Negativ Vertikal 59,95 Positiv Horizontal 37,50 720p@50 Hz 1280×720p 74,3 MHz Positiv Vertikal 50,00...
-
Seite 54: Electrical Safety
Gilt nur für Gehäuse in Schwarz. Congratulations! The display you have just purchased carries the TCO’03 Displays label. This means that your display is designed, manufactured and tested according to some of the strictest quality and environmental requirements in the world. This makes for a high performance product, designed with the user in focus that also minimizes the Impact on our natural environment. -
Seite 55: Fcc Declaration Of Conformity
Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. Note Use the attached specified cable below or EIZO signal cable with this monitor so as to keep interference within the limits of a Class B digital device. - AC Cord... -
Seite 56: Hinweise Zur Auswahl Des Richtigen Schwenkarms Für Ihren Monitor
Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum Standardzubehör gehörige Schwenkarm verwendet wird, muss statt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei der Auswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigen: Der Standfuß muß den nachfolgenden Anforderungen entsprechen: a) Der Standfuß...
