Alternativ Einstellung; Zeiteinstellung - NZR ZMZ 0205 Kurzanleitung

Alternativ Einstellung

Brücke 1 geschlossen
Einwurf zweier Münzen möglich
Leiterplatte ZMZ 0205
Brücke 2 geschlossen
Dip-oben für Sekundeneinstellung
Dip-unten für Minuteneinstellung
Wertigkeit der Dip-Schalter:
1 – 2 – 4 – 8 – 16 – 32
Hinweis
Alle Grund- und Zeiteinstellungen werden nur
wirksam, wenn nach erfolgter Einstellung das
Gerät kurz vom Netz getrennt wird. Bei der erst-
maligen Inbetriebnahme erscheint eine blinken-
de Folge von vier Ziffern, z.B. 0 – 1 – 0 – 2, gefolgt
von einer kurzen Pause. Diese Ziffernkombination
gibt Aufschluss über die installierte Softwarever-
sion. Das Erscheinen der „0" als Daueranzeige
signalisiert die Betriebsbereitschaft.

2.2 Zeiteinstellung

Die Einstellung der gewünschten Laufzeit wird vorgenommen, indem die auf der Leiter-
platte aufgedruckten Zahlenwerte der auf die „on"-Position verschobenen Dippschalter
addiert werden.
Beispiel: Oberer Dippschalter
Schalter 1, 3 und 4 auf „on"
Die Addition der aufgedruckten Zahlenwerte ergibt 13
Je nach Grundeinstellung (s.o.) ist so die Laufzeit auf 13 Minuten bzw. 13 Sekunden eingestellt
Unterer Dippschalter
Schalter 2 und 5 auf „on"
Die Addition der aufgedruckten Zahlenwerte ergibt 18
Durch Addition mit dem Wert des oberen Dippschalters ergibt sich eine Gesamtlaufzeit
von 18 Min. 13 Sek., bzw. 18 Std. 13 Min.
2.3 Anzeige
Nach Einwurf der ersten Münze erscheint eine „1", nach Einwurf einer zweiten Münze
(Freigabe vorausgesetzt) eine „2" im Display. Ist der Zeitvorrat der zweiten Münze abgear-
beitet, wechselt die Anzeige wieder auf „1". Bei Erreichen der letzten 9 Minuten wird der
Ablauf der Restlaufzeit blinkend in Einer-Schritten zur Anzeige gebracht. Ist die einge-
stellte Laufzeit je Münze kleiner als 9 Minuten, so wird dieser Wert blinkend angezeigt.
NZR – Ihr Partner für Energiemessung
4

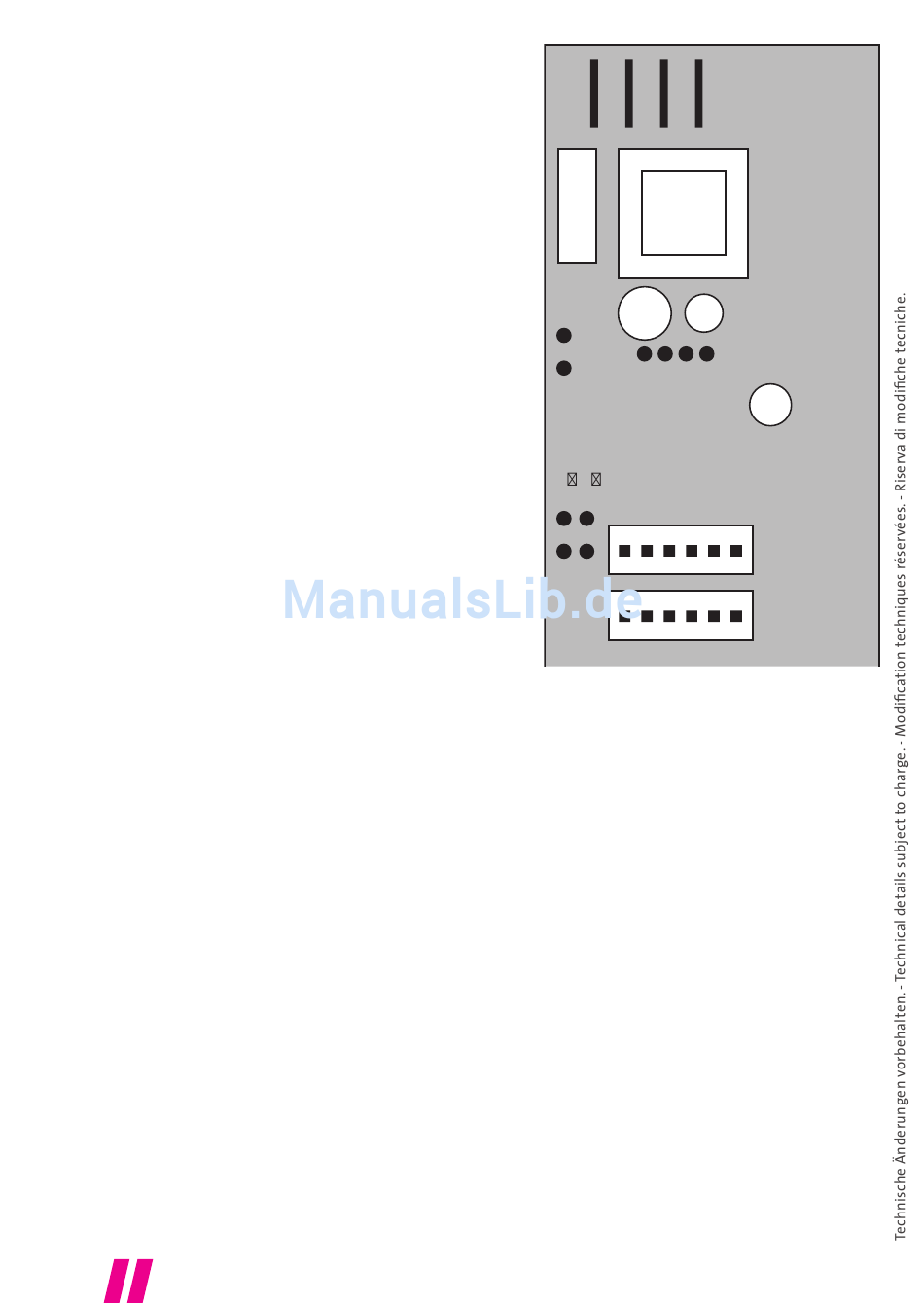

Leiterplatte ZMZ 0205
Münzprüfer
Münzenzählwerk
B B
1 2
1 2 4 8 16 32
Dip-oben
Dip-unten
