Seite 1 Phaser 7400 ® c o l o r p r i n t e r User Guide Guide d’utilisation Guida dell'utente Benutzerhandbuch Guía del usuario Guia do Usuário Gebruikershandleiding Anv ä ndarhandbok www.xerox.com/office/support...
Seite 2 Copyright © 2005 Xerox Corporation. Alle Rechte vorbehalten. Rechte für unveröffentlichte Werke vorbehalten unter den Urheberrechtsgesetzen der USA. Der Inhalt dieser Publikation darf ohne Genehmigung der Xerox Corporation in keinerlei Form reproduziert werden. Der Urheberrechtsschutz umfasst alle Formen und Fragen von urheberrechtlich schützbaren Materialien und Informationen, die derzeit gesetzlich vorgesehen sind oder im Folgenden gewährt werden.
Seite 3: Inhaltsverzeichnis
Xerox Support-Zentrum ........
Seite 4 Inhalt Grundlegende Informationen zum Drucken Übersicht über grundlegende Schritte ......... . 3-2 Unterstützte Papiersorten und Druckmedien.
Seite 5 Inhalt Lösungen für Probleme mit der Druckqualität ........4-6 Helle oder dunkle Linien oder verschmierte Stellen in einer Farbe .
Seite 6: Druckerfunktionen
Druckerfunktionen Dieses Kapitel umfasst folgende Themen: Komponenten des Druckers auf Seite 1-2 ■ ■ Druckerkonfigurationen auf Seite 1-6 ■ Bedienfeld auf Seite 1-8 Weitere Informationen auf Seite 1-12 ■ Farbdrucker Phaser® 7400...
Seite 7: Komponenten Des Druckers
Komponenten des Druckers Komponenten des Druckers Dieser Abschnitt umfasst folgende Themen: ■ Ansicht von vorn und rechts auf Seite 1-2 ■ Ansicht von hinten und links auf Seite 1-3 Interne Komponenten auf Seite 1-4 ■ ■ Optionen auf Seite 1-5 Ansicht von vorn und rechts 7400-001 Griff an der oberen Abdeckung...
Seite 8: Ansicht Von Hinten Und Links
Komponenten des Druckers Ansicht von hinten und links 7400-002 Netzanschluss Abdeckung D (bei installierter optionaler Duplexeinheit) Abdeckung E Linkes Ausgabefach Netzschalter USB-Anschluss Ethernet 10/100 Base-T-Anschluss Farbdrucker Phaser® 7400...
Seite 9: Interne Komponenten
Komponenten des Druckers Interne Komponenten 7400-003 Griff für Korb der Belichtungseinheit Fixiereinheit LED-Leisten Tonerkartuschen und Belichtungseinheiten (Cyan, Magenta, Gelb und Schwarz) Tonerkartusche Belichtungseinheit 7400-004 Korb der Belichtungseinheit (geöffnet) Transfereinheit Farbdrucker Phaser® 7400...
Seite 10: Optionen
Komponenten des Druckers Optionen 7400-005 Finisher Finisher-Basis Abdeckung J (Zugriff auf Hefter) Finisher – Unteres Ausgabefach Abdeckung F Abdeckung I Finisher – Oberes Ausgabefach (Ausgabe mit Druckbild nach oben oder unten) Abdeckung H Locherbehälter Abdeckung G Fach 3: 550-Blatt-Zuführung Fach 4-6: 1650-Blatt-Hochkapazitäts-Zuführung Abdeckung C, Fächer 3–6 Farbdrucker Phaser®...
Seite 11: Druckerkonfigurationen
Anschlüsse: USB und Ethernet 10/100 Base T ■ Schriften: PostScript und PCL ■ Fächer: Fach 1 (MPT) und Fach 2 Infoseitenformate ■ ■ Fotodruckqualitätsmodus Verfügbare Konfigurationen Der Farbdrucker Phaser 7400 ist in fünf Konfigurationen erhältlich: Druckerkonfigurationen Funktionen 7400N 7400DN 7400DT 7400DX 7400DXF Festplatte Optional...
Seite 12: Optionen
Druckerkonfigurationen Optionen Die folgenden Funktionen stehen beim Farbdrucker Phaser 7400 zur Verfügung. Drucken Sie die Konfigurationsseite, um festzustellen, welche Funktionen auf Ihrem Drucker installiert sind. Hinweise zum Drucken der Konfigurationsseite finden Sie auf den Informationsseiten auf Seite 1-10. Verfügbare Fächer Fach 1 (MPT) und Fach 2 sind standardmäßig bei allen Konfigurationen vorhanden.
Seite 13: Bedienfeld
Bedienfeld Bedienfeld Dieser Abschnitt umfasst folgende Themen: ■ Bedienfeldfunktionen auf Seite 1-8 ■ Bedienfeldlayout auf Seite 1-9 Menüübersicht auf Seite 1-10 ■ ■ Informationsseiten auf Seite 1-10 ■ Beispielseiten auf Seite 1-10 Bedienfeldfunktionen Das Bedienfeld: Anzeige des Druckerstatus (z. B. Druckt, Druckbereit), Druckerfehler und -warnungen.
Seite 14: Bedienfeldlayout
Bedienfeldlayout 7400-006 7400-007 Statusanzeige-LED: Taste Zurück Grün: Der Drucker ist druckbereit. Die vorherige Menüoption wird aktiviert. Gelb: Warnung, der Druckvorgang Taste Pfeil nach oben wird fortgesetzt. Durch die Menüs nach oben scrollen. Rot: Startabfolge oder Fehler. Taste Pfeil nach unten Blinken: Der Drucker ist belegt oder Durch die Menüs nach unten scrollen.
Seite 15: Menüübersicht
Menüübersicht Die Menüübersicht erleichtert die Navigation durch die Menüs auf dem Bedienfeld. So drucken Sie die Menüübersicht: Informationen Wählen Sie auf dem Bedienfeld und drücken Sie dann die Taste OK. Menüübersicht Wählen Sie und drücken Sie dann die Taste OK, um die Übersicht zu drucken.
Seite 16 Wählen Sie Beispielseiten aus und drücken Sie dann die Taste OK. Wählen Sie entweder CMYK-Farbtabellenseiten oder RGB-Farbtabellenseiten und drücken Sie dann die Taste OK, um die Seiten zu drucken. Siehe auch: Handbuch zu erweiterten Funktionen unter www.xerox.com/office/7400support Farbdrucker Phaser® 7400 1-11...
Seite 17: Weitere Informationen
Weitere Informationen Weitere Informationen Dieser Abschnitt umfasst folgende Themen: ■ Informationsquellen auf Seite 1-12 ■ Xerox Support-Zentrum auf Seite 1-13 Informationsquellen Sie erhalten Informationen zu Ihrem Drucker und seinen Funktionen von folgenden Informationsquellen: Informationen Quelle Installationshandbuch* Im Lieferumfang des Druckers Kurzübersicht*...
Seite 18: Xerox Support-Zentrum
Weitere Informationen Xerox Support-Zentrum Das Xerox Support-Zentrum ist ein Programm, das während der Installation des Druckertreibers installiert wird. Es steht für Systeme mit Windows 2000 und höher oder Mac OS X, Version 10.2 und höher zur Verfügung. Das Xerox Support-Zentrum erscheint auf Windows-Systemen auf dem Desktop oder im Mac OS X-Dock.
Seite 19: Netzwerkgrundlagen
Seite 2-3 ■ Konfigurieren der Netzwerkadresse auf Seite 2-6 Installieren der Druckertreiber auf Seite 2-10 ■ Dieses Kapitel enthält grundlegende Informationen zur Einrichtung und zum Anschluss Ihres Druckers. Siehe auch: Handbuch zu erweiterten Funktionen unter www.xerox.com/office/7400support Farbdrucker Phaser® 7400...
Seite 20: Übersicht Über Die Einrichtung Und Konfiguration Des Netzwerks
(Software- und Dokumentations-CD-ROM) auf dem Computer. Informationen zur Treiberinstallation finden Sie in diesem Kapitel im Abschnitt für das jeweilige Betriebssystem. Hinweis: Ist die Software and Documentation CD-ROM (Software- und Dokumentations- CD-ROM) nicht verfügbar, können Sie den neuesten Treiber unter www.xerox.com/office/ drivers herunterladen. Farbdrucker Phaser® 7400...
Seite 21: Einrichtung Des Netzwerks
Einrichtung des Netzwerks Einrichtung des Netzwerks Dieser Abschnitt umfasst folgende Themen: ■ Auswählen einer Verbindungsmethode auf Seite 2-3 ■ Anschluss über Ethernet (empfohlen) auf Seite 2-3 Anschluss über USB auf Seite 2-5 ■ Auswählen einer Verbindungsmethode Verbinden Sie den Drucker über Ethernet oder USB mit dem Netzwerk. Die Hardware- und Kabelanforderungen variieren je nach Verbindungsmethode.
Seite 22: Netzwerkanschluss
In Ethernet-Netzwerken werden in der Regel die Protokolle TCP/IP und EtherTalk eingesetzt. Um über ein TCP/IP-Protokoll zu drucken, benötigt jeder Computer und Drucker eine eindeutige IP-Adresse. Siehe auch: Konfigurieren der Netzwerkadresse auf Seite 2-6 Installieren der Druckertreiber auf Seite 2-10 Standalone-Netzwerkverbindung (Kabel/DSL) Siehe auch: Knowledge Base unter www.xerox.com/office/7400support Farbdrucker Phaser® 7400...
Seite 23: Anschluss Über Usb
Einrichtung des Netzwerks Anschluss über USB Soll eine Verbindung zu einem Computer hergestellt werden, bietet ein USB-Anschluss hohe Datengeschwindigkeiten. Allerdings ist eine USB-Verbindung nicht so schnell wie eine Ethernet-Verbindung. Um eine USB-Verbindung verwenden zu können, muss Microsoft Windows 98 SE, Windows Me, Windows XP oder Windows 2000 installiert sein. Macintosh-Benutzer müssen OS 9.x oder höher verwenden.
Seite 24: Konfigurieren Der Netzwerkadresse
Netzwerk, der für die Verwendung von DHCP konfiguriert ist. Ein DHCP-Server ist in den meisten Kabel- und DSL-Routern integriert. Wenn Sie einen Kabel- oder DSL-Router verwenden, finden Sie weitere Informationen zu IP-Adressen in der Router-Dokumentation. Siehe auch: Knowledge Base unter www.xerox.com/office/7400support Farbdrucker Phaser® 7400...
Seite 25: Automatisches Festlegen Der Ip-Adresse Des Druckers (Nur Windows)
Konfigurieren der Netzwerkadresse Automatisches Festlegen der IP-Adresse des Druckers (nur Windows) Wenn der Drucker an ein kleines, bereits vorhandenes TCP/IP-Netzwerk ohne DHCP-Server angeschlossen wird, verwenden Sie das Installationsprogramm auf der Software and Documentation CD-ROM (Software- und Dokumentations-CD-ROM), um eine IP-Adresse zu ermitteln oder zuzuweisen.
Seite 26: Verwenden Von Hostnamen Mit Dns (Domain Name Service)
Konfigurieren der Netzwerkadresse Ändern der IP-Adresse in CentreWare IS CentreWare IS stellt eine übersichtliche Benutzeroberfläche zur Verfügung, über die Sie Netzwerkdrucker mit Hilfe eines integrierten Webservers von Ihrem Desktop aus verwalten, konfigurieren und überwachen können. Vollständige Informationen zu CentreWare IS erhalten Sie, wenn Sie in CentreWare IS auf die Schaltfläche Hilfe klicken.
Seite 27: Manuelles Festlegen Der Ip-Adresse Des Druckers
DDNS/WINS ein: ■ DDNS: Einstellung EIN. Hostnamen freigeben: Einstellung NEIN. ■ ■ DDNS/WINS-Name: Verwenden Sie den von Xerox vorgegebenen Standardnamen oder geben Sie einen anderen Namen ein. Primärer WINS-Server (optional) ■ ■ Sekundärer WINS-Server (optional) Klicken Sie anschließend am unteren Bildschirmrand auf die Schaltfläche Änderungen speichern.
Seite 28: Installieren Der Druckertreiber
■ Macintosh OS X, Version 10.2 und höher auf Seite 2-12 Verfügbare Treiber Verwenden Sie einen Xerox Druckertreiber, um Sonderdruckoptionen nutzen zu können. Xerox stellt Treiber für viele verschiedene Seitenbeschreibungssprachen und Betriebssysteme zur Verfügung. Folgende Druckertreiber sind verfügbar: Druckertreiber Quelle*...
Seite 29: Windows 98 Se Oder Höher Und Windows 2000 Oder Höher
Wählen Sie die gewünschte Installationsart und befolgen Sie dann die Anweisungen auf dem Bildschirm. Siehe auch: Handbuch zu erweiterten Funktionen unter www.xerox.com/office/7400support Knowledge Base unter www.xerox.com/office/7400support Macintosh OS 9.x Ein über USB angeschlossener Drucker wird nicht in der Auswahl angezeigt. So erstellen Sie...
Seite 30: Macintosh Os X, Version 10.2 Und Höher
Dropdown-Menü Bonjour aus. Wählen Sie den Drucker im Fenster aus. Wählen Sie aus der Herstellerliste im unteren Dropdown-Menü Xerox aus. Wählen Sie das gewünschte Druckermodell aus der Liste der verfügbaren Geräte aus. Klicken Sie auf die Schaltfläche Hinzufügen.
Seite 31: Grundlegende Informationen Zum Drucken
Auswählen von Druckoptionen auf Seite 3-24 ■ ■ Duplexdruck auf Seite 3-29 ■ Drucken auf Spezialmedien auf Seite 3-32 Auswählen der Ausgabeoptionen auf Seite 3-52 ■ Siehe auch: Videolehrgänge zum Thema Verwenden von Papierfächern unter www.xerox.com/office/ 7400support Farbdrucker Phaser® 7400...
Seite 32: Übersicht Über Grundlegende Schritte
Übersicht über grundlegende Schritte Übersicht über grundlegende Schritte Führen Sie die folgenden Schritte aus, um Aufträge zu drucken: Legen Sie Papier in das Fach ein. Bestätigen Sie auf dem Bedienfeld Papiersorte und Papierformat oder nehmen Sie die gewünschten Änderungen vor. Vorsicht: Durch das Einstellen der richtigen Papiersorte wird die Druckqualität verbessert und eine Beschädigung des Druckers verhindert.
Seite 33: Unterstützte Papiersorten Und Druckmedien
Ihr Drucker unterstützt eine Vielzahl verschiedener Papiersorten. Folgen Sie den Richtlinien in diesem Abschnitt, um die beste Druckqualität sicherzustellen und Staus zu verhindern. Beste Ergebnisse erzielen Sie bei Verwendung von Xerox Druckmedien, die speziell für Ihren Farbdrucker Phaser 7400 empfohlen sind. Sie produzieren garantiert ausgezeichnete Ergebnisse mit Ihrem Drucker.
Seite 34: Richtlinien Zur Papierverwendung
Unterstützte Papiersorten und Druckmedien Richtlinien zur Papierverwendung Die Druckerbehälter sind für die meisten Papierformate und Papiersorten, Transparentfolien oder andere Spezialmedien ausgelegt. Befolgen Sie diese Richtlinien, wenn Sie Papier und Medien in die Behälter einlegen: ■ Umschläge, Aufkleber und Hochglanzpapier können nur aus Fach 1 (MPT) gedruckt werden.
Seite 35: Richtlinien Zur Papieraufbewahrung
Sie dann die Taste OK. Wählen Sie Informationsseiten und drücken Sie dann die Taste OK. Wählen Sie Papiertipps und drücken Sie dann die Taste OK, um die Seite zu drucken. Siehe auch: Recommended Media List (Liste empfohlener Druckmedien) unter www.xerox.com/office/ 7400support Farbdrucker Phaser® 7400...
Seite 36: Unterstützte Papierformate Und -Gewichte Für Fach 1 (Mpt)
Unterstützte Papiersorten und Druckmedien Unterstützte Papierformate und -gewichte für Fach 1 (MPT) 7400-245 Fach 1 (MPT) 64–270 g/m (17–72 lb. Bondpapier, 22–100 lb. kartoniertes Papier) Statement 5,5 x 8,5 Zoll Benutzerdefinierte Formate Breite: 100–320 mm (3,95–12,60 Zoll) Executive 7,25 x 10,5 Zoll Höhe: 90–1219 mm (3,55–48,00 Zoll) Letter 8,5 x 11 Zoll...
Seite 37 Unterstützte Papiersorten und Druckmedien Unterstützte Papierformate und -gewichte für Fach 2–6 7400-250 Fach 2–6* 64–216 g/m (17–57 lb. Bondpapier, 22–80 lb. kartoniertes Papier) Statement 5,5 x 8,5 Zoll Benutzerdefinierte Formate (nur Fach 2) Executive 7,25 x 10,5 Zoll Breite: 100–328 mm (3,95–12,9 Zoll) Letter 8,5 x 11 Zoll Höhe: 148–457 mm (5,85–18 Zoll)
Seite 38: Einlegen Von Papier
Extra dicker Karton: 217–270 g/m (58–72 lb. Bondpapier, 81–100 lb. kartoniertes Papier) ■ Hochglanzpapier: 120–160 g/m ■ Umschläge ■ Aufkleber ■ Transparentfolien Siehe auch: Unterstützte Papierformate und -gewichte für Fach 1 (MPT) auf Seite 3-6 Handbuch zu erweiterten Funktionen unter www.xerox.com/office/7400support Farbdrucker Phaser® 7400...
Seite 39 Einlegen von Papier Lange Kante zuerst Legen Sie alle unterstützten Papiersorten und -formate, ausgenommen Aufkleber und Papier mit mehr als 305 mm oder weniger als 142 mm Länge, mit der langen Kante zuerst in das Fach ein. So legen Sie Papier oder andere Druckmedien in Fach 1 (MPT) ein: Öffnen Sie Fach 1 (MPT), indem Sie es am Griff herausziehen und dann die Facherweiterungen herausziehen.
Seite 40 Einlegen von Papier Legen Sie das Blatt beim automatischen Duplexdruck mit der zu bedruckenden ■ Seite nach unten ein. Dabei muss der obere Seitenrand zur Rückseite des Druckers weisen. Legen Sie vorgelochtes Papier so ein, dass die Löcher zuletzt in den Drucker eingezogen werden.
Seite 41 Einlegen von Papier Wenn Sie Papiersorten oder Druckmedien mit einer Höhe von weniger als 111 mm einlegen, öffnen Sie das linke Ausgabefach. 7400-012 Wenn Sie am Bedienfeld aufgefordert werden, die Papiersorte und das Papierformat im Fach zu bestätigen, drücken Sie die Taste OK, um die aktuelle Einstellung für das Medienfach zu verwenden.
Seite 42 Einlegen von Papier Kurze Kante zuerst Legen Sie das Papier mit der kurzen Kante zuerst ein, wenn Sie Aufkleber, A6-Papier und Papier mit weniger als 142 mm oder mehr als 305 mm Länge bedrucken. Öffnen Sie Fach 1 (MPT), indem Sie es am Griff herausziehen und dann die Facherweiterungen herausziehen.
Seite 43 Einlegen von Papier Legen Sie das Blatt beim automatischen Duplexdruck mit der zu bedruckenden ■ Seite nach unten ein. Dabei muss der obere Seitenrand zuerst in den Drucker eingezogen werden. Legen Sie vorgelochtes Papier so ein, dass sich die Löcher hinten im Fach befinden.
Seite 44 Einlegen von Papier Wenn Sie Papiersorten oder Druckmedien mit einer Höhe von weniger als 111 mm einlegen, öffnen Sie das linke Ausgabefach. 7400-012 7400-012 Wenn Sie am Bedienfeld aufgefordert werden, die Papiersorte und das Papierformat im Fach zu bestätigen, drücken Sie die Taste OK, um die aktuelle Einstellung für das Medienfach zu verwenden.
Seite 45: Manuelle Zuführung In Fach 1 (Mpt)
Einlegen von Papier Manuelle Zuführung in Fach 1 (MPT) Wenn Sie Papier wie z. B. Briefbögen verwenden und verhindern möchten, dass andere Personen versehentlich auf diesem Papier drucken, können Sie den Drucker so einstellen, dass eine Aufforderung zum Einlegen des für Ihren Druckauftrag benötigten Papiers angezeigt wird.
Seite 46: Einlegen Von Papier In Fach 2-6
Einlegen von Papier Einlegen von Papier in Fach 2–6 Sie können Fach 2-6 für eine Vielzahl von Papiersorten und Druckmedien verwenden, darunter: ■ Normalpapier, farbiges Papier, vorgedrucktes Papier, vorgelochtes Papier: 64–105 g/m (17–28 lb. Bondpapier, 22–39 lb. kartoniertes Papier) ■ Schweres Normalpapier, Briefpapier mit Briefkopf: 106–128 g/m (29–34 lb.
Seite 47 Einlegen von Papier Stellen Sie, falls erforderlich, die Längen- und Seitenführungen entsprechend den verwendeten Papierformaten ein. 7400-018 Hinweis: Wenn die Papierführungen richtig eingestellt sind, ist möglicherweise eine kleine Lücke zwischen dem Papier und den Führungen. Fächern Sie das Papier auf, um zusammenklebende Blätter zu trennen. 7400-019 Farbdrucker Phaser®...
Seite 48 Einlegen von Papier Legen Sie das Papier wie in den folgenden Abbildungen gezeigt mit der langen Kante an der rechten Seite des Fachs an: ■ Legen Sie das Blatt beim einseitigen Bedrucken mit der zu bedruckenden Seite nach unten ein. Dabei muss der obere Seitenrand an der Rückseite des Fachs anliegen.
Seite 49 Einlegen von Papier Schieben Sie das Fach vollständig in den Drucker ein. 7400-023 Wenn Sie die Papiersorte im Fach gewechselt haben, führen Sie die folgenden Schritte aus: Papierfach-Setup Wählen Sie auf dem Bedienfeld aus und drücken Sie dann die Taste OK. Wählen Sie Fach N-Papier aus und drücken Sie dann die Taste OK.
Seite 50 Einlegen von Papier Kurze Kante zuerst Legen Sie Papier mit mehr als 328 mm Länge sowie A6-Papier mit der kurzen Kante zuerst in das Fach ein. A6-Papier sollte einseitig und nur aus Fach 2 bedruckt werden. So legen Sie Papier oder andere Druckmedien in Fach 2-6 ein: Ziehen Sie das Fach heraus.
Seite 51 Einlegen von Papier Fächern Sie das Papier auf, um zusammenklebende Blätter zu trennen. 7400-019 Legen Sie das Papier wie in den folgenden Abbildungen gezeigt mit der kurzen Kante an der rechten Seite des Fachs an: Legen Sie das Blatt beim einseitigen Bedrucken mit der zu bedruckenden Seite ■...
Seite 52 Einlegen von Papier Legen Sie das Blatt beim automatischen Duplexdruck mit der zu bedruckenden ■ Seite nach oben ein. Dabei muss der obere Seitenrand an der rechten Seite des Fachs anliegen. Legen Sie vorgelochtes Papier so ein, dass sich die Löcher hinten im Fach befinden.
Seite 53 Einlegen von Papier Wenn Sie die Papiersorte im Fach gewechselt haben, führen Sie die folgenden Schritte aus: Wählen Sie auf dem Bedienfeld Papierfach-Setup aus und drücken Sie dann die Taste OK. Fach N-Papier Wählen Sie aus und drücken Sie dann die Taste OK. Wählen Sie Setup ändern aus und drücken Sie dann die Taste OK.
Seite 54: Auswählen Von Druckoptionen
■ Seite 3-27 Siehe auch: Handbuch zu erweiterten Funktionen unter www.xerox.com/office/7400support Auswählen der Druckeinstellungen (Windows) Druckereinstellungen steuern i.d.R. sämtliche Druckaufträge, wenn sie nicht für bestimmte Aufträge geändert werden. Soll beispielsweise der automatische Duplexdruck für die meisten Druckaufträge verwendet werden, aktivieren Sie diese Option in den Druckereinstellungen.
Seite 55: Druckoptionen Für Einen Einzelnen Druckauftrag Auswählen (Windows)
Öffnen Sie das Dokument oder die Grafik in Ihrer Anwendung und öffnen Sie dann das Dialogfeld Drucken. Wählen Sie den Farbdrucker Phaser 7400 aus und klicken Sie auf die Schaltfläche Eigenschaften, um den Druckertreiber zu öffnen. Nehmen Sie auf den Registerkarten des Treibers die gewünschten Einstellungen vor. Die verschiedenen Druckoptionen sind in der folgenden Tabelle aufgeführt.
Seite 56 Auswählen von Druckoptionen Druckoptionen für Windows-Betriebssysteme (Fortsetzung) Registerkarte Betriebssystem "Treiber" Druckoptionen Windows NT 4 Registerkarte Seite Ausrichtung ■ einrichten Automatischer Duplexdruck ■ Kopienanzahl ■ Registerkarte Papier/ Auswahl von Papiersorte, Papierformat und Fach ■ Qualität Druckqualität ■ Titelseiten ■ Registerkarte Geschützter Druck, personenbezogener Druck, ■...
Seite 57: Auswählen Von Druckoptionen Für Einen Einzelnen Druckauftrag (Macintosh)
Auswählen von Druckoptionen Auswählen von Druckoptionen für einen einzelnen Druckauftrag (Macintosh) Wenn Sie spezielle Einstellungen für einen bestimmten Druckauftrag verwenden möchten, ändern Sie die Treibereinstellungen, bevor Sie den Auftrag an den Drucker senden. Öffnen Sie das Dokument in der Anwendung und klicken Sie auf Datei, Drucken. Wählen Sie die gewünschten Druckoptionen aus den angezeigten Menüs und Dropdown-Listen aus.
Seite 58 Auswählen von Druckoptionen Macintosh PostScript-Treibereinstellungen (Fortsetzung) Betriebssystem Treiber-Dropdown-Titel Druckoptionen Druckerfunktionen Papiersorten ■ Trennseiten ■ Mac OS 9.x Allgemeines Kopien ■ Seiten ■ Papierzufuhr ■ Farbabstimmung Druckfarbe ■ Titelseite Titelseiten ■ Layout Seiten pro Blatt ■ Rahmen ■ Duplexdruck ■ Druckqualität Druckqualität ■...
Seite 59: Duplexdruck
Seite 3-30 Hinweis: Informationen zum manuellen Duplexdruck finden Sie in der Knowledge Base unter www.xerox.com/office/7400support. Richtlinien für den automatischen Duplexdruck Der automatische Duplexdruck ist von allen Fächern möglich. Prüfen Sie vor dem Drucken eines beidseitigen Dokuments, ob die folgenden Voraussetzungen gegeben sind: ■...
Seite 60: Bindekantenoptionen
Duplexdruck Bindekantenoptionen Wenn Sie im Druckertreiber die beidseitige Druckoption auswählen, wählen Sie auch die Bindekante aus, durch die festgelegt wird, wie die Seiten gedreht werden. Die tatsächliche Ausgabe hängt von der Ausrichtung (Hoch- oder Querformat) der Bilder auf der Seite ab (siehe nachstehende Illustrationen).
Seite 61 Duplexdruck So wählen Sie den automatischen Duplexdruck aus: Betriebssystem Schritte Windows 98 SE oder Klicken Sie auf die Registerkarte Einrichtung. Windows Me Wählen Sie die Option Beidseitig bedrucken aus. Aktivieren oder deaktivieren Sie die Option An Oberkante binden. Windows 2000, Wählen Sie die Registerkarte Layout aus.
Seite 62: Drucken Auf Spezialmedien
Vorsicht: Von nicht unterstütztem Papier oder nicht unterstützten Transparentfolien oder Spezialmedien verursachte Schäden fallen nicht unter die Xerox Garantie, den Servicevertrag oder die Total Satisfaction Guarantee (Totale Zufriedenheitsgarantie). Die Total Satisfaction Guarantee (Totale Zufriedenheitsgarantie) wird in den USA und in Kanada angeboten.
Seite 63 Drucken auf Spezialmedien Bedrucken von Transparentfolien aus Fach 1 (MPT) Öffnen Sie Fach 1 (MPT), indem Sie es am Griff herausziehen und dann die beiden Facherweiterungen herausziehen. 7400-094 Legen Sie die Transparentfolien in das Fach ein und schieben Sie die Papierführungen an die Folien heran: 7400-024 ■...
Seite 64 Drucken auf Spezialmedien Wenn Sie am Bedienfeld aufgefordert werden, die Papiersorte und das Papierformat im Fach zu bestätigen, wählen Sie Setup ändern aus und drücken Sie dann die Taste OK. Wählen Sie als Papiersorte Transparentfolien der Serie Phaser 35 aus und drücken Sie dann die Taste OK.
Seite 65 Drucken auf Spezialmedien Stellen Sie, falls erforderlich, die Längen- und Seitenführungen entsprechend dem verwendeten Format der Transparentfolien ein. 7400-018 Hinweis: Wenn die Papierführungen richtig eingestellt sind, besteht möglicherweise eine kleine Lücke zwischen den Transparentfolien und den Führungen. Legen Sie die Transparentfolien in das Fach ein. 7400-025 Farbdrucker Phaser®...
Seite 66: Transparentfolien Der Serie Phaser
Drucken auf Spezialmedien Schieben Sie das Fach vollständig in den Drucker ein. 7400-023 Wählen Sie auf dem Bedienfeld Papierfach-Setup aus und drücken Sie dann die Taste OK. Fach 2-Papier Wählen Sie aus und drücken Sie dann die Taste OK. Wählen Sie Setup ändern aus und drücken Sie dann die Taste OK.
Seite 67: Bedrucken Von Umschlägen
Verwenden Sie niemals Umschläge mit Fenstern oder Klammern, um den Drucker nicht zu beschädigen. Schäden, die durch die Verwendung ungeeigneter Umschläge entstehen, sind nicht durch die Xerox Garantie, den Wartungsvertrag oder die Total Satisfaction Guarantee (Totale Zufriedenheitsgarantie) abgedeckt. Die Total Satisfaction Guarantee (Totale Zufriedenheitsgarantie) wird in den USA und in Kanada angeboten.
Seite 68 Drucken auf Spezialmedien Bedrucken von Umschlägen aus Fach 1 (MPT) Öffnen Sie Fach 1 (MPT), indem Sie es am Griff herausziehen und dann die beiden Facherweiterungen herausziehen. 7400-094 Legen Sie die Umschläge in das Fach 1 (MPT) ein und schieben Sie die Papierführungen an die Umschläge heran.
Seite 69 Drucken auf Spezialmedien ■ Bei C4-Umschlägen falten Sie die Umschlagklappe und stecken Sie diese in den Umschlag. Legen Sie die Umschläge mit der Klappe nach unten ein, so dass die Unterseite des Umschlags zuerst eingezogen wird. 7400-016 Hinweis: Legen Sie nicht mehr als 10 Umschläge ein. Wird zu viel eingelegt, können dadurch Staus verursacht werden.
Seite 70 Drucken auf Spezialmedien Wenn Sie am Bedienfeld aufgefordert werden, die Papiersorte und das Papierformat im Fach zu bestätigen, wählen Sie Setup ändern aus und drücken Sie dann die Taste OK. Wählen Sie als Papiersorte Umschlag aus und drücken Sie dann die Taste OK. Hinweis: Wenn Sie besonders leichte oder schwere Umschläge bedrucken, wählen Sie Leichte Umschläge...
Seite 71: Bedrucken Von Aufklebern
Aufkleber können nur aus Fach 1 (MPT) bedruckt werden. Wenn Sie Papier, Transparenzfolien oder andere Sondermedien bestellen möchten, wenden Sie sich an Ihren Händler vor Ort oder besuchen Sie www.xerox.com/office/supplies. Siehe auch: Unterstützte Papierformate und -gewichte für Fach 1 (MPT)
Seite 72 Drucken auf Spezialmedien Legen Sie die Aufkleber in das Fach ein: Legen Sie das Blatt mit der zu bedruckenden Seite nach oben ein. Dabei muss der ■ obere Seitenrand zuerst in den Drucker eingezogen werden. 7400-265 Vorsicht: Legen Sie Papier oder Medien maximal bis zur Füllline des Faches ein. Wenn zu viel Papier eingelegt wird, können dadurch Staus verursacht werden.
Seite 73: Bedrucken Von Hochglanzpapier
Fach 1 (MPT) bedruckt werden. Es sollte nur auf einer Seite bedruckt werden. Wenn Sie Papier, Transparenzfolien oder andere Sondermedien bestellen möchten, wenden Sie sich an Ihren Händler vor Ort oder besuchen Sie www.xerox.com/office/supplies. Richtlinien ■ Öffnen Sie erst die versiegelte Verpackung von Hochglanzpapier, wenn Sie das Papier in den Drucker einlegen.
Seite 74 Drucken auf Spezialmedien Bedrucken von Hochglanzpapier aus Fach 1 (MPT) Öffnen Sie Fach 1 (MPT), indem Sie es am Griff herausziehen und dann die beiden Facherweiterungen herausziehen. 7400-094 Farbdrucker Phaser® 7400 3-44...
Seite 75 Drucken auf Spezialmedien Legen Sie das Papier in das Fach ein und schieben Sie die Papierführungen an das Papier heran: ■ Legen Sie das Blatt mit der zu bedruckenden Seite nach oben ein. Die lange Kante muss dabei an den Rollen anliegen, und der obere Seitenrand muss zur Rückseite des Druckers zeigen.
Seite 76: Bedrucken Eines Benutzerdefinierten Papierformats
Drucken auf Spezialmedien Bedrucken eines benutzerdefinierten Papierformats Neben der breiten Vielfalt an Standardpapierformaten, die Sie zum Drucken verwenden können, kann auch auf benutzerdefiniertem Papier innerhalb der folgenden Maße gedruckt werden. Fach 1 (MPT) Fach 2 Breite 100–320 mm (3,95–12,60 Zoll) 100–328 mm (3,95–12,90 Zoll) Höhe 90–1219 mm (3,55–48,00 Zoll)
Seite 77 Drucken auf Spezialmedien Legen Sie das Papier in Fach 1 (MPT) ein und schieben Sie die Papierführungen an das Papier heran. ■ Das Papier kann wie in den folgenden Abbildungen gezeigt entweder zuerst mit der langen oder mit der kurzen Kante zugeführt werden. ■...
Seite 78: Neues Benutzerdefiniertes Format
Drucken auf Spezialmedien Wenn Sie Papiersorten oder Druckmedien mit einer Höhe von weniger als 111 mm einlegen, öffnen Sie das linke Ausgabefach. 7400-012 7400-012 Wenn Sie am Bedienfeld aufgefordert werden, die Papiersorte und das Papierformat im Fach zu bestätigen, wählen Sie Setup ändern aus und drücken Sie dann die Taste OK.
Seite 79 Drucken auf Spezialmedien Bedrucken von Papier im benutzerdefinierten Format aus Fach 2 Ziehen Sie das Fach heraus. 7400-017 Stellen Sie, falls erforderlich, die Längen- und Seitenführungen entsprechend dem verwendeten Papierformat ein. 7400-018 Hinweis: Wenn die Papierführungen richtig eingestellt sind, ist möglicherweise eine kleine Lücke zwischen dem Papier und den Führungen.
Seite 80 Drucken auf Spezialmedien Legen Sie das Papier in Fach 2 ein: Das Papier kann wie in den Abbildungen gezeigt entweder mit der langen oder mit der ■ kurzen Kante entlang der rechten Seite des Fachs zugeführt werden. ■ Die maximale Breite des Papiers (B) beträgt 328 mm. ■...
Seite 81 Drucken auf Spezialmedien Wählen Sie auf dem Bedienfeld Papierfach-Setup aus und drücken Sie dann die Taste OK. Wählen Sie Fach 2-Papier aus und drücken Sie dann die Taste OK. Setup ändern Wählen Sie aus und drücken Sie dann die Taste OK. Wählen Sie die entsprechende Papiersorte aus und drücken Sie dann die Taste OK.
Seite 82: Auswählen Der Ausgabeoptionen
Auswählen der Ausgabeoptionen Auswählen der Ausgabeoptionen Dieser Abschnitt umfasst folgende Themen: ■ Richtlinien für das Ausgabefach auf Seite 3-52 ■ Versetzte Druckausgabe auf Seite 3-54 Heften der Ausgabe auf Seite 3-55 ■ ■ Verwenden des Lochers auf Seite 3-56 Richtlinien für das Ausgabefach Der Drucker verfügt über ein Ausgabefach an der Oberseite des Druckers und ein Ausgabefach auf der linken Seite des Druckers.
Seite 83: Auswählen Eines Ausgabefachs Im Druckertreiber
Auswählen der Ausgabeoptionen 7400-030 Finisher-Ausgabefach (optional) Verwenden Sie dieses Fach für Papiersorten und andere Druckmedien mit ■ folgenden Abmessungen: Breite: 305 mm oder weniger Höhe: 125 mm oder mehr Gibt Papier mit einer Länge von weniger als 457 mm mit dem Druckbild nach ■...
Seite 84: Versetzte Druckausgabe
Auswählen der Ausgabeoptionen Versetzte Druckausgabe Wenn Sie die Ausgabe an das obere Ausgabefach oder das Finisher-Ausgabefachsenden, können die Druckaufträge im Fach versetzt ausgegeben werden. Durch die versetzte Druckausgabe werden die Seiten im Ausgabefach für jeden Druckauftrag oder jede Kopie eines sortierten Druckauftrags versetzt ausgegeben. 7400-031 Hinweis: Im linken Ausgabefach ist keine versetzte Ausgabe möglich.
Seite 85: Heften Der Ausgabe
Drucken, Heften und Falten der Blätter verwendet werden, um eine Broschüre zu erstellen. Weitere Informationen zu den Druckertreiberoptionen finden Sie im Handbuch zu erweiterten Funktionen unter www.xerox.com/office/7400support. Kopien mit Heftung 'Vorne', 'Hinten' und Doppelheftung werden zum oberen Finisher-Ausgabefach geleitet. Kopien mit Sattelheftung werden zum unteren Finisher-Ausgabefach geleitet.
Seite 86: Auswählen Der Heftung Im Druckertreiber
Auswählen der Ausgabeoptionen Auswählen der Heftung im Druckertreiber So wählen Sie eine Heftungsoption für einen bestimmten Druckauftrag aus: Betriebssystem Schritte Windows 98 SE, Wählen Sie die Registerkarte Ausgabeoptionen aus. Windows Me, Wählen Sie aus der Dropdown-Liste Heftung die Heftungsoption aus. Windows 2000, Windows XP, Windows Server 2003...
Seite 87 Auswählen der Ausgabeoptionen Ausrichtung der Löcher Die Platzierung der Löcher hängt von den im Druckertreiber ausgewählten Optionen sowie der Ausrichtung des Papiers im Fach ab, sodass das Papier mit der langen oder kurzen Kante voran eingezogen wird. Der Windows-Druckertreiber zeigt ein Beispielbild mit der Lochplatzierung auf Basis der ausgewählten Ausrichtung und Zufuhrrichtung.
Seite 88: Druckqualität
Druckqualität Dieses Kapitel umfasst folgende Themen: Kontrolle der Qualität Ihrer Ausdrucke auf Seite 4-2 ■ ■ Lösungen für Probleme mit der Druckqualität auf Seite 4-6 Farbdrucker Phaser® 7400...
Seite 89: Kontrolle Der Qualität Ihrer Ausdrucke
Kontrolle der Qualität Ihrer Ausdrucke Kontrolle der Qualität Ihrer Ausdrucke Dieser Abschnitt umfasst folgende Themen: ■ Auswählen eines Druckqualitätsmodus auf Seite 4-2 ■ Anpassen von Farbe auf Seite 4-4 Auswählen eines Druckqualitätsmodus Der Druckqualitätsmodus und die TekColor -Farbkorrektur steuern die Qualität Ihrer Ausdrucke direkt.
Seite 90 Kontrolle der Qualität Ihrer Ausdrucke So wählen Sie den Druckqualitätsmodus in einem unterstützten Treiber aus: Betriebssystem Schritte Windows 98 SE oder Klicken Sie auf die Registerkarte Einrichtung. Windows Me Wählen Sie einen Druckqualitätsmodus aus. Windows 2000, Wählen Sie die Registerkarte Papier/Qualität aus. Windows XP, Wählen Sie einen Druckqualitätsmodus aus.
Seite 91: Anpassen Von Farbe
Kontrolle der Qualität Ihrer Ausdrucke Anpassen von Farbe Die TekColor-Farbkorrekturoptionen ermöglichen das Simulieren verschiedener Farbgeräte. Standardmäßig ist die Korrektur für allgemeine Bildverarbeitungen auf Automatisch eingestellt. Die folgende Tabelle enthält eine Beschreibung aller Optionen. TekColor-Korrektur Beschreibung Automatisch Auf jedes Grafikelement (Text, Grafiken und Fotos) wird die bestmögliche Farbkorrektur angewendet.
Seite 92 Wählen Sie unter Farbe die gewünschte Farbkorrektur aus. Mac OS X, Version Wählen Sie im Dialogfeld Drucken aus der Dropdown-Liste 10.2 und höher Bildqualität aus. Wählen Sie die gewünschte Korrektureinstellung aus der Dropdown- Liste Farbkorrektur aus. Siehe auch: Knowledge Base unter www.xerox.com/office/7400support Farbdrucker Phaser® 7400...
Seite 93: Lösungen Für Probleme Mit Der Druckqualität
Seite 4-17 ■ Druckbereich passt nicht auf das Papier oder Ränder sind falsch auf Seite 4-21 Siehe auch: Knowledge Base unter www.xerox.com/office/7400support Helle oder dunkle Linien oder verschmierte Stellen in einer Farbe Problem 7400-207 7400-208 Dünne, helle oder weiße Linien werden Dünne, dunkle Linien oder verschmierte Stellen...
Seite 94 Lösungen für Probleme mit der Druckqualität Lösung Öffnen Sie die obere Abdeckung. 7400-055 Vorsicht: Lassen Sie die obere Abdeckung nicht länger als 10 Minuten geöffnet, ohne die Belichtungseinheit abzudecken, da diese sonst beschädigt werden könnte. Verwenden Sie die dunkle Tasche, die mit der Belichtungseinheit geliefert wurde, oder undurchsichtiges Papier zum Abdecken.
Seite 95 Lösungen für Probleme mit der Druckqualität Reinigen Sie die LED-Leiste für die fehlerhafte Farbe. Verwenden Sie dazu das Reinigungstuch, das zum Lieferumfang neuer Tonerkartuschen gehört, oder ein sauberes, weiches Tuch. 7400-201 Überprüfen Sie die Tonerkartuschen und die Belichtungseinheiten und entfernen Sie eventuelle Fremdkörper.
Seite 96 Lösungen für Probleme mit der Druckqualität Wenn das Problem weiterhin besteht, entnehmen Sie die Belichtungseinheit der fehlerhaften Farbe, ohne die Tonerkartusche zu entfernen. 7400-174 Halten Sie die Belichtungseinheit in einer senkrechten Position, um keinen Toner zu verschütten. Schieben Sie die Abdeckung über der glänzenden Beschichtung an der Unterseite der Einheit beiseite.
Seite 97: Dunkle Linien, Verschmierte Ausdrucke Oder Streifen Bei Allen Farben
Lösungen für Probleme mit der Druckqualität Finden sich auf der glänzenden Beschichtung Kratzer oder Beschädigungen, die mit den Fehlern am Druck übereinstimmen, tauschen Sie die Belichtungseinheit aus. Hinweis: Leichte Kratzer sind normal. Dunkle Linien, verschmierte Ausdrucke oder Streifen bei allen Farben Problem Die Seite weist dunkle Linien, verschmierte Stellen oder Streifen bei allen Farben auf.
Seite 98 Lösungen für Probleme mit der Druckqualität Öffnen Sie die obere Abdeckung und vergewissern Sie sich, dass die Hebel zum Lösen der Fixiereinheit verriegelt sind. 7400-163 Schließen Sie die obere Abdeckung. Wählen Sie auf dem Bedienfeld Fehlerbehebung aus und drücken Sie dann die Taste OK.
Seite 99 Lösungen für Probleme mit der Druckqualität Fassen Sie den Korb der Hefteinheit am Griff und heben Sie den Korb an. 7400-056 Kontrollieren Sie die Transfereinheit. Wenn auf der Transfereinheit überschüssiger Toner zu sehen ist, ersetzen Sie die Transfereinheit. 7400-241 Farbdrucker Phaser® 7400 4-12...
Seite 100: Alle Farben Zu Hell Oder Zu Dunkel
Wenn Sie die TekColor-Farbkorrektur auf Automatisch setzen, werden bei den meisten Dokumenten die besten Ergebnisse erzielt. Tritt das Problem weiterhin aus, wählen Sie im Xerox Druckertreiber (Windows 2000 oder höher) die Registerkarte TekColor aus, klicken Sie auf die Schaltfläche Weitere Optionen und stellen Sie dann die Helligkeitsstufe ein.
Seite 101: Wiederholungsfehler
Lösungen für Probleme mit der Druckqualität Wiederholungsfehler Problem 7400-212 7400-210 Flecken oder farblose Stellen wiederholen sich Flecken in einer beliebigen Farbe oder farblose in nur einer Farbe. Stellen treten gleichmäßig in allen Farben und/ oder in nicht bedruckten Bereichen auf. Lösung Drucken Sie die Wiederholungsfehlerseite, um Anweisungen zur Behebung des Problems zu erhalten.
Seite 102: Druckbild Ist Versetzt
Lösungen für Probleme mit der Druckqualität Druckbild ist versetzt Problem Der Toner scheint auf der Seite abgestreift und auf der gegenüberliegenden Seite versetzt gedruckt zu sein. 7400-214 Lösung ■ Überprüfen Sie, ob Sie die vom Drucker unterstützte Papiersorte verwenden. Siehe Unterstützte Papiersorten und Druckmedien auf Seite 3-3.
Seite 103: Fixierung Ist Unvollständig Oder Toner Blättert Ab
Lösungen für Probleme mit der Druckqualität Fixierung ist unvollständig oder Toner blättert ab Problem Der Toner scheint abgezogen zu sein oder lässt sich leicht abreiben. 7400-211 Lösung ■ Überprüfen Sie, ob Sie die vom Drucker unterstützte Papiersorte verwenden. SieheUnterstützte Papiersorten und Druckmedien auf Seite 3-3.
Seite 104: Fehlerhafte Farbausrichtung
Lösungen für Probleme mit der Druckqualität Fehlerhafte Farbausrichtung Problem Der Farbabdruck hat sich aus dem vorgesehenen Druckbereich verschoben oder wurde einem anderen Farbbereich überlagert. 7400-213 Lösung Schalten Sie den Drucker aus. 7400-188 Farbdrucker Phaser® 7400 4-17...
Seite 105 Lösungen für Probleme mit der Druckqualität Öffnen Sie die obere Abdeckung. 7400-055 Vorsicht: Lassen Sie die obere Abdeckung nicht länger als 10 Minuten geöffnet, ohne die Belichtungseinheit abzudecken, da diese sonst beschädigt werden könnte. Verwenden Sie die dunkle Tasche, die mit der Belichtungseinheit geliefert wurde, oder dunkles Papier zum Abdecken.
Seite 106 Lösungen für Probleme mit der Druckqualität Überprüfen Sie, ob sich an den vier LED-Leisten Fremdkörper befinden. 7400-160 Überprüfen Sie die Belichtungseinheiten, und entfernen Sie eventuelle Fremdkörper. 7400-161 Farbdrucker Phaser® 7400 4-19...
Seite 107 Lösungen für Probleme mit der Druckqualität Schließen Sie die obere Abdeckung. 7400-065 Schalten Sie den Drucker ein. 7400-187 Farbdrucker Phaser® 7400 4-20...
Seite 108: Druckbereich Passt Nicht Auf Das Papier Oder Ränder Sind Falsch
Lösungen für Probleme mit der Druckqualität Druckbereich passt nicht auf das Papier oder Ränder sind falsch Problem Der bedruckte Bereich erscheint außerhalb der Ränder der Seite. Lösung Vergewissern Sie sich, dass das Papier richtig im Fach eingelegt ist und die Papierführungen an den Blättern anliegen.
Seite 109: Wartung
Leeren des Locherbehälters auf Seite 5-10 Bestellen von Verbrauchsmaterialien auf Seite 5-12 ■ ■ Transportieren und Verpacken des Druckers auf Seite 5-14 Siehe auch: Videolehrgänge zum Thema Wartung unter www.xerox.com/office/7400support Videolehrgänge zum Thema Austauschen von Verbrauchsmaterialien unter www.xerox.com/office/7400support Farbdrucker Phaser® 7400...
Seite 110: Reinigen Des Druckers
Reinigen des Druckers Reinigen des Druckers Dieser Abschnitt umfasst folgende Themen: ■ Reinigen der Außenflächen des Druckers auf Seite 5-2 ■ Reinigen der LEDs auf Seite 5-3 Sicherheitsinformationen finden Sie unter Benutzersicherheit auf Seite A-1. Reinigen der Außenflächen des Druckers Entfernen Sie Flecken auf dem Gehäuse des Druckers mit einem weichen Tuch und einem mildem, neutralen Reinigungsmittel.
Seite 111: Reinigen Der Leds
Reinigen des Druckers Reinigen der LEDs Öffnen Sie die obere Abdeckung. 7400-055 Vorsicht: Lassen Sie die obere Abdeckung nicht länger als 10 Minuten geöffnet, ohne die Belichtungseinheit abzudecken, da diese sonst beschädigt werden könnte. Verwenden Sie die dunkle Tasche, die mit der Belichtungseinheit geliefert wurde, oder undurchsichtiges Papier zum Abdecken.
Seite 112 Reinigen des Druckers Bewegen Sie den LED-Verschluss nach rechts und reinigen Sie die vier LED-Leisten mit dem Reinigungstuch, das zum Lieferumfang neuer Tonerkartuschen gehört, oder mit einem sauberen, weichen Tuch. 7400-201 Schließen Sie die obere Abdeckung. 7400-065 Farbdrucker Phaser® 7400...
Seite 113: Hinzufügen Von Heftklammern
Hinzufügen von Heftklammern Hinzufügen von Heftklammern Öffnen Sie die Abdeckung J an der Vorderseite des Finishers. 7400-084 Ziehen Sie den Hefter am Griff aus dem Finisher heraus. 7400-034 Farbdrucker Phaser® 7400...
Seite 114 Hinzufügen von Heftklammern Drehen Sie das kleine Rad an der Oberseite im Uhrzeigersinn bis zum Anschlag, um zum Heftklammermagazin zu gelangen. 7400-138 Drücken Sie die Plastikteile an beiden Seiten der Heftereinheit zusammen und heben Sie dann die Heftereinheit an und ziehen Sie diese aus dem Hefter. 7400-035 Farbdrucker Phaser®...
Seite 115 Hinzufügen von Heftklammern Drücken Sie die Seiten der Heftereinheit an der Stelle, an der Sie die Aufschrift "Push" sehen, zusammen. Heben Sie dann den Teil an, der gelöst wurde. 7400-193 Nehmen Sie das leere Heftklammermagazin heraus. 7400-196 Schieben Sie ein neues Heftklammermagazin in die Heftereinheit ein und ziehen Sie an der Lasche, um die Verpackungsreste zu entfernen.
Seite 116 Hinzufügen von Heftklammern Drücken Sie die Oberseite der Heftereinheit nach unten, bis diese einrastet. 7400-195 Drücken Sie die grünen Plastikteile an beiden Seiten der Heftereinheit zusammen und setzen Sie die Heftereinheit wieder in den Hefter ein. Farbdrucker Phaser® 7400...
Seite 117 Hinzufügen von Heftklammern Schieben Sie den Hefter wieder zurück in den Finisher und schließen Sie die Abdeckung J. 7400-037 Farbdrucker Phaser® 7400...
Seite 118: Leeren Des Locherbehälters
Leeren des Locherbehälters Leeren des Locherbehälters Drücken Sie die Taste an der Oberseite des Finishers in der Nähe von Abdeckung J und rücken Sie den Finisher von der Finisher-Basis ab. 7400-093 Entfernen Sie den Locherbehälter. 7400-038 Leeren Sie den Behälter. Farbdrucker Phaser®...
Seite 119 Leeren des Locherbehälters Setzen Sie den Locherbehälter wieder in den Finisher ein. 7400-039 Schließen Sie den Finisher. 7400-074 Farbdrucker Phaser® 7400 5-11...
Seite 120: Bestellen Von Verbrauchsmaterialien
Bestellen von Verbrauchsmaterialien Bestellen von Verbrauchsmaterialien Dieser Abschnitt umfasst folgende Themen: ■ Verbrauchsmaterialien auf Seite 5-12 ■ Elemente, die regelmäßig gewartet werden müssen auf Seite 5-12 Zeitpunkt zur Bestellung von Verbrauchsmaterialien auf Seite 5-12 ■ ■ Recycling von Verbrauchsmaterialien auf Seite 5-13 Bestimmte Verbrauchsmaterialien und regelmäßig zu wartende Komponenten müssen gelegentlich bestellt werden: Die Installationsanleitung finden Sie jeweils in der Verpackung der Verbrauchsmaterialien.
Seite 121: Recycling Von Verbrauchsmaterialien
Bestellen von Verbrauchsmaterialien Wenden Sie sich an Ihren Händler vor Ort oder gehen Sie zur Xerox Verbrauchsmaterialien-Website unter www.xerox.com/office/7400supplies, wenn Sie Verbrauchsmaterialien bestellen möchten. Vorsicht: Es wird davon abgeraten, Zubehör von anderen Herstellern als Xerox zu verwenden. Schäden, Fehlfunktionen oder Leistungseinbußen, die durch die Verwendung von Zubehör anderer Hersteller als Xerox oder von nicht für diesen Drucker empfohlenem...
Seite 122: Transportieren Und Verpacken Des Druckers
Weitere Anleitungen zum Verpacken des Druckers liegen dem Verpackungs-Kit bei. Wenn die Originalverpackung nicht mehr vollständig vorhanden ist, oder wenn es Ihnen nicht gelingt, den Drucker zu verpacken, wenden Sie sich an den Xerox Kundendienst vor Ort. Vorsicht: Schäden am Drucker, die durch einen unsachgemäßen Transport oder ein unsachgemäßes Verpacken zum Versand des Druckers verursacht werden, fallen nicht...
Seite 123: Fehlerbehebung
Fehlerbehebung Dieses Kapitel umfasst folgende Themen: Beseitigen von Papierstaus auf Seite 6-2 ■ ■ Wenn Sie Hilfe benötigen auf Seite 6-63 Siehe auch: Druckqualität auf Seite 4-1 Videolehrgänge zum Thema Fehlerbehebung unter www.xerox.com/office/7400support Farbdrucker Phaser® 7400...
Seite 124: Beseitigen Von Papierstaus
Beseitigen von Papierstaus Beseitigen von Papierstaus Dieser Abschnitt umfasst folgende Themen: ■ Vermeiden von Papierstaus auf Seite 6-2 ■ Papierstaus im Drucker auf Seite 6-3 Papierstaus im Finisher auf Seite 6-36 ■ Hinweis: Sicherheitsinformationen finden Sie unter Benutzersicherheit auf Seite A-1. Vermeiden von Papierstaus Befolgen Sie die Richtlinien und Anweisungen im Kapitel Grundlegende Informationen...
Seite 125: Papierstaus Im Drucker
Beseitigen von Papierstaus Papierstaus im Drucker Dieser Abschnitt umfasst folgende Themen: Papierstaus unter Belichtungseinheiten auf Seite 6-3 ■ ■ Papierstau in der Fixiereinheit oder Papierstau am Eingang der Duplexeinheit Seite 6-8 ■ Stau an Duplexeinheit auf Seite 6-13 ■ Papierstau an Abdeckung A oder Einzugsfehler bei Fach 1 (MPT) auf Seite 6-19 ■...
Seite 126 Beseitigen von Papierstaus Fassen Sie den Korb der Hefteinheit am Griff und heben Sie den Korb an. 7400-056 Wenn unter den Belichtungseinheiten ein Papierstau aufgetreten ist, entfernen Sie das gestaute Papier vorsichtig. 7400-057 Farbdrucker Phaser® 7400...
Seite 127 Beseitigen von Papierstaus Senken Sie den Korb der Belichtungseinheit ab, bis wieder die verriegelte Position erreicht ist. 7400-064 Senken Sie die obere Abdeckung langsam wieder ab. 7400-065 Farbdrucker Phaser® 7400...
Seite 128 Beseitigen von Papierstaus Wenn der Papierstau weiterhin besteht, schieben Sie die Facherweiterungen von Fach 1 (MPT) hinein und schließen Sie das Fach. 7400-254 Ziehen Sie den Hebel nach oben, um Abdeckung A auf der rechten Seite des Druckers zu öffnen. 7400-040 Farbdrucker Phaser®...
Seite 129 Beseitigen von Papierstaus Entfernen Sie das gestaute Papier vorsichtig. 7400-041 Schließen Sie Abdeckung A. 7400-042 Wenn Sie Fach 1 (MPT) geschlossen haben, öffnen Sie es wieder. 7400-094 Farbdrucker Phaser® 7400...
Seite 130: Papierstau In Der Fixiereinheit Oder Papierstau Am Eingang Der Duplexeinheit
Beseitigen von Papierstaus Papierstau in der Fixiereinheit oder Papierstau am Eingang der Duplexeinheit Befolgen Sie die nachstehenden Anweisungen, um den Stau zu beheben. Lösen Sie die Verriegelung an der Vorderseite des Druckers, um die obere Abdeckung zu öffnen. 7400-055 Vorsicht: Berühren Sie die LED-Leisten nicht.
Seite 131 Beseitigen von Papierstaus Ziehen Sie die Fixiereinheit am Griff aus dem Drucker heraus. 7400-105 Warnung: Berühren Sie die Seiten der Fixiereinheit nicht, da sie heiß sein können. Legen Sie die Fixiereinheit auf eine gerade Fläche. Falls gestautes Papier im Drucker vorhanden ist, entfernen Sie dieses. 7400-253 Farbdrucker Phaser®...
Seite 132 Beseitigen von Papierstaus Falls gestautes Papier in der Fixiereinheit vorhanden ist, gehen Sie folgendermaßen vor: Heben Sie die beiden Entriegelungshebel an der Fixiereinheit an und ziehen Sie das Papier vorsichtig heraus. 7400-059 Hinweis: Möglicherweise sind die Entriegelungshebel locker. Wenn die Entriegelungshebel offen sind, drücken Sie sie wieder zurück in die Verriegelungsposition.
Seite 133 Beseitigen von Papierstaus Falls gestautes Papier in der Fixiereinheit vorhanden ist, entfernen Sie dieses. 7400-257 Schließen Sie die Abdeckung der Fixierwalze. 7400-258 Setzen Sie die Fixiereinheit wieder in den Drucker ein. 7400-168 Farbdrucker Phaser® 7400 6-11...
Seite 134 Beseitigen von Papierstaus Schieben Sie die Verriegelung der Fixiereinheit nach links in die Verriegelungsposition. 7400-169 Senken Sie die obere Abdeckung langsam wieder ab. 7400-065 Farbdrucker Phaser® 7400 6-12...
Seite 135: Stau An Duplexeinheit
Beseitigen von Papierstaus Stau an Duplexeinheit Befolgen Sie die nachstehenden Anweisungen, um den Stau zu beheben. Wenn der Drucker über einen Finisher verfügt, drücken Sie den unteren Hebel an der Vorderseite der Finisher-Basis und rücken Sie den Finisher vom Drucker ab. 7400-043 Drücken Sie den Entriegelungsknopf auf der linken Seite des Druckers, um Abdeckung D zu öffnen, und entfernen Sie gegebenenfalls gestautes Papier.
Seite 136 Beseitigen von Papierstaus Ziehen Sie die Duplexeinheit heraus, indem Sie Abdeckung D halten und die Entriegelungshebel auf beiden Seiten der Abdeckung drücken. 7400-046 Drücken Sie nach innen und heben Sie die Lasche auf der ersten Innenabdeckung an. Falls gestautes Papier in der Duplexeinheit vorhanden ist, entfernen Sie dieses. 7400-048 Farbdrucker Phaser®...
Seite 137 Beseitigen von Papierstaus Drücken Sie nach innen und heben Sie die Lasche auf der zweiten Innenabdeckung an. Falls gestautes Papier in der Duplexeinheit vorhanden ist, entfernen Sie dieses. 7400-049 Ziehen Sie die Laschen der einzelnen Abdeckungen nach vorne, um die Abdeckungen wieder in ihrer Ausgangsposition zu verriegeln.
Seite 138 Beseitigen von Papierstaus Wenn der Papierstau weiterhin besteht, gehen Sie folgendermaßen vor: Ziehen Sie die Duplexeinheit aus dem Drucker. 7400-259 Falls gestautes Papier in der Duplexeinheit vorhanden ist, entfernen Sie dieses. 7400-260 Falls gestautes Papier im Drucker vorhanden ist, entfernen Sie dieses. 7400-261 Farbdrucker Phaser®...
Seite 139 Beseitigen von Papierstaus Setzen Sie die Duplexeinheit wieder in den Drucker ein. 7400-262 Heben Sie Abdeckung D an und schieben Sie die Duplexeinheit wieder in den Drucker. 7400-052 Farbdrucker Phaser® 7400 6-17...
Seite 140 Beseitigen von Papierstaus Wenn ein Finisher installiert ist, schieben Sie ihn wieder an den Drucker heran. 7400-053 Farbdrucker Phaser® 7400 6-18...
Seite 141: Papierstau An Abdeckung A Oder Einzugsfehler Bei Fach 1 (Mpt)
Beseitigen von Papierstaus Papierstau an Abdeckung A oder Einzugsfehler bei Fach 1 (MPT) Befolgen Sie die nachstehenden Anweisungen, um den Stau zu beheben. Falls gestautes Papier in Fach 1 (MPT) vorhanden ist, entfernen Sie dieses. 7400-054 Schieben Sie die Facherweiterungen von Fach 1 (MPT) hinein und schließen Sie das Fach. 7400-254 Farbdrucker Phaser®...
Seite 142 Beseitigen von Papierstaus Ziehen Sie den Hebel nach oben, um Abdeckung A auf der rechten Seite des Druckers zu öffnen. 7400-040 Falls gestautes Papier vorhanden ist, entfernen Sie dieses vorsichtig. 7400-041 Schließen Sie Abdeckung A. 7400-042 Farbdrucker Phaser® 7400 6-20...
Seite 143 Beseitigen von Papierstaus Wenn Sie Fach 1 (MPT) geschlossen haben, öffnen Sie es wieder. 7400-094 Wenn der Papierstau weiterhin besteht, gehen Sie folgendermaßen vor: Öffnen Sie Abdeckung B an der rechten Seite des Druckers. 7400-066 Farbdrucker Phaser® 7400 6-21...
Seite 144 Beseitigen von Papierstaus Falls gestautes Papier vorhanden ist, entfernen Sie dieses vorsichtig. 7400-240 Falls sich die Papierführung noch in Position befindet, ziehen Sie diese herunter. 7400-263 Farbdrucker Phaser® 7400 6-22...
Seite 145 Beseitigen von Papierstaus Falls gestautes Papier vorhanden ist, entfernen Sie dieses vorsichtig. 7400-264 Schließen Sie die Abdeckung B. 7400-070 Farbdrucker Phaser® 7400 6-23...
Seite 146: Papierstau An Abdeckung B Oder Einzugsfehler Bei Fach 2
Beseitigen von Papierstaus Papierstau an Abdeckung B oder Einzugsfehler bei Fach 2 Befolgen Sie die nachstehenden Anweisungen, um den Stau zu beheben. Öffnen Sie Abdeckung B an der rechten Seite des Druckers. 7400-066 Falls gestautes Papier vorhanden ist, entfernen Sie dieses vorsichtig. 7400-240 Farbdrucker Phaser®...
Seite 147 Beseitigen von Papierstaus Falls sich die Papierführung noch in Position befindet, ziehen Sie diese herunter. 7400-263 Falls gestautes Papier vorhanden ist, entfernen Sie dieses vorsichtig. 7400-264 Schließen Sie die Abdeckung B. 7400-070 Farbdrucker Phaser® 7400 6-25...
Seite 148 Beseitigen von Papierstaus Wenn der Papierstau weiterhin besteht, gehen Sie folgendermaßen vor: Ziehen Sie Fach 2 heraus, und entfernen Sie das gestaute Papier. 7400-166 Vergewissern Sie sich, dass das Papier richtig im Fach eingelegt ist und die Papierführungen an den Blättern anliegen. Schieben Sie das Fach wieder in den Drucker.
Seite 149: Papierstau An Abdeckung C Oder Einzugsfehler Bei Fach
Beseitigen von Papierstaus Papierstau an Abdeckung C oder Einzugsfehler bei Fach 3-6 Befolgen Sie die nachstehenden Anweisungen, um den Stau zu beheben. Öffnen Sie Abdeckung C für das angegebene Fach und alle darüberliegenden Fächer. 7400-182 Falls gestautes Papier vorhanden ist, entfernen Sie dieses vorsichtig. 7400-231 Farbdrucker Phaser®...
Seite 150 Beseitigen von Papierstaus Schließen Sie die Abdeckung C. 7400-186 Wenn der Papierstau weiterhin besteht, ziehen Sie das angegebene Fach heraus und entfernen Sie das gestaute Papier. 7400-180 Vergewissern Sie sich, dass das Papier richtig im Fach eingelegt ist und die Papierführungen an den Blättern anliegen.
Seite 151 Beseitigen von Papierstaus Schieben Sie das Fach wieder in den Drucker. 7400-181 Siehe auch: Einlegen von Papier in Fach 2–6 auf Seite 3-16 Farbdrucker Phaser® 7400 6-29...
Seite 152: Stau An Abdeckung D
Beseitigen von Papierstaus Stau an Abdeckung D Befolgen Sie die nachstehenden Anweisungen, um den Stau zu beheben. Wenn der Drucker über einen Finisher verfügt, drücken Sie den unteren Hebel an der Vorderseite der Finisher-Basis und rücken Sie den Finisher vom Drucker ab. 7400-043 Drücken Sie die Entriegelungstaste an der linken Seite des Druckers und öffnen Sie Abdeckung D.
Seite 153 Beseitigen von Papierstaus Entfernen Sie das gestaute Papier vorsichtig. 7400-045 Schließen Sie die Abdeckung D. 7400-136 Farbdrucker Phaser® 7400 6-31...
Seite 154 Beseitigen von Papierstaus Wenn ein Finisher installiert ist, schieben Sie ihn wieder an den Drucker heran. 7400-053 Farbdrucker Phaser® 7400 6-32...
Seite 155: Stau An Abdeckung E
Beseitigen von Papierstaus Stau an Abdeckung E Befolgen Sie die nachstehenden Anweisungen, um den Stau zu beheben. Wenn der Drucker über einen Finisher verfügt, drücken Sie den unteren Hebel an der Vorderseite der Finisher-Basis und rücken Sie den Finisher vom Drucker ab. 7400-043 Wenn das Ausgabefach auf der linken Seite geschlossen ist, öffnen Sie dieses.
Seite 156 Beseitigen von Papierstaus Öffnen Sie Abdeckung E und entfernen Sie vorsichtig das gestaute Papier. 7400-223 Schließen Sie sowohl Abdeckung E als auch das Ausgabefach auf der linken Seite. 7400-224 Farbdrucker Phaser® 7400 6-34...
Seite 157 Beseitigen von Papierstaus Wenn ein Finisher installiert ist, schieben Sie ihn wieder an den Drucker heran. 7400-053 Farbdrucker Phaser® 7400 6-35...
Seite 158: Papierstaus Im Finisher
Beseitigen von Papierstaus Papierstaus im Finisher Dieser Abschnitt umfasst folgende Themen: Papierstau im Finisher-Hefter oder Finisher-Sattelhefter auf Seite 6-36 ■ ■ Stau beim oberen Ausgabefach des Finishers auf Seite 6-41 ■ Stau an der Lochereinheit des Finishers auf Seite 6-43 ■...
Seite 159 Beseitigen von Papierstaus Öffnen Sie Abdeckung G auf der linken Seite des Finishers. 7400-088 Falls gestautes Papier vorhanden ist, entfernen Sie dieses vorsichtig. 7400-089 Farbdrucker Phaser® 7400 6-37...
Seite 160 Beseitigen von Papierstaus Schließen Sie Abdeckung G. 7400-090 Schließen Sie den Finisher. 7400-083 Wenn der Papierstau weiterhin besteht, gehen Sie folgendermaßen vor: Öffnen Sie Abdeckung J auf der Vorderseite des Finishers. 7400-084 Farbdrucker Phaser® 7400 6-38...
Seite 161 Beseitigen von Papierstaus Drehen Sie den unteren Knopf im Uhrzeigersinn, um das gestaute Papier auszugeben. 7400-085 Entfernen Sie das Papier. 7400-086 Ziehen Sie den Hefter am Griff aus dem Finisher heraus. 7400-034 Farbdrucker Phaser® 7400 6-39...
Seite 162 Beseitigen von Papierstaus Falls gestautes Papier vorhanden ist, entfernen Sie dieses vorsichtig. 7400-244 Schieben Sie den Hefter wieder in den Finisher zurück. 7400-242 Farbdrucker Phaser® 7400 6-40...
Seite 163 Beseitigen von Papierstaus Schließen Sie Abdeckung J. 7400-087 Stau beim oberen Ausgabefach des Finishers Befolgen Sie die nachstehenden Anweisungen, um den Stau zu beheben. Falls gestautes Papier im Ausgabefach des Finishers vorhanden ist, entfernen Sie dieses. 7400-079 Farbdrucker Phaser® 7400 6-41...
Seite 164 Beseitigen von Papierstaus Öffnen Sie Abdeckung H auf der Oberseite des Finishers. 7400-080 Entfernen Sie das gestaute Papier vorsichtig. 7400-081 Schließen Sie Abdeckung H. 7400-082 Farbdrucker Phaser® 7400 6-42...
Seite 165 Beseitigen von Papierstaus Stau an der Lochereinheit des Finishers Befolgen Sie die nachstehenden Anweisungen, um den Stau zu beheben. Drücken Sie die Taste an der Vorderseite des Finishers in der Nähe von Abdeckung J und rücken Sie den Finisher von der Finisher-Basis ab. 7400-093 Farbdrucker Phaser®...
Seite 166 Beseitigen von Papierstaus Drehen Sie das Rad an der linken, oberen Innenseite des Finishers. Richten Sie den Pfeil auf dem Rad mit der Markierung auf dem Finisher aus. 7400-091 Öffnen Sie Abdeckung H auf der Oberseite des Finishers. 7400-080 Farbdrucker Phaser® 7400 6-44...
Seite 167 Beseitigen von Papierstaus Entfernen Sie das gestaute Papier vorsichtig. 7400-081 Schließen Sie Abdeckung H. 7400-082 Schließen Sie den Finisher. 7400-083 Farbdrucker Phaser® 7400 6-45...
Seite 168: Stau Im Finisher
Beseitigen von Papierstaus Stau im Finisher Befolgen Sie die nachstehenden Anweisungen, um den Stau zu beheben. Drücken Sie die Taste an der Oberseite des Finishers in der Nähe von Abdeckung J und rücken Sie den Finisher von der Finisher-Basis ab. 7400-093 Farbdrucker Phaser®...
Seite 169 Beseitigen von Papierstaus Öffnen Sie Abdeckung F an der linken Seite der Finisher-Basis. 7400-071 Entfernen Sie das gestaute Papier vorsichtig. 7400-072 Farbdrucker Phaser® 7400 6-47...
Seite 170 Beseitigen von Papierstaus Schließen Sie Abdeckung F. 7400-073 Schließen Sie den Finisher. 7400-083 Farbdrucker Phaser® 7400 6-48...
Seite 171 Beseitigen von Papierstaus Drücken Sie den unteren Hebel an der Vorderseite der Finisher-Basis und rücken Sie den Finisher vom Drucker ab. 7400-043 Öffnen Sie Abdeckung I an der rechten Seite der Finisher-Basis. 7400-075 Farbdrucker Phaser® 7400 6-49...
Seite 172 Beseitigen von Papierstaus Entfernen Sie das gestaute Papier. 7400-076 Schließen Sie Abdeckung I. 7400-077 Farbdrucker Phaser® 7400 6-50...
Seite 173 Beseitigen von Papierstaus Schieben Sie den Finisher wieder in seine Ausgangsposition. 7400-053 Farbdrucker Phaser® 7400 6-51...
Seite 174: Stau Am Finisher-Eingang
Beseitigen von Papierstaus Stau am Finisher-Eingang Befolgen Sie die nachstehenden Anweisungen, um den Stau zu beheben. Drücken Sie den unteren Hebel an der Vorderseite der Finisher-Basis und rücken Sie den Finisher vom Drucker ab. 7400-043 Entfernen Sie das gestaute Papier aus dem Finisher-Eingang. 7400-243 Farbdrucker Phaser®...
Seite 175 Beseitigen von Papierstaus Schieben Sie den Finisher wieder in seine Ausgangsposition. 7400-053 Farbdrucker Phaser® 7400 6-53...
Seite 176 Beseitigen von Papierstaus Stau an Finisher-Abdeckung G Befolgen Sie die nachstehenden Anweisungen, um den Stau zu beheben. Drücken Sie die Taste an der Oberseite des Finishers in der Nähe von Abdeckung J und rücken Sie den Finisher von der Finisher-Basis ab. 7400-093 Farbdrucker Phaser®...
Seite 177 Beseitigen von Papierstaus Öffnen Sie Abdeckung G an der rechten Seite des Finishers. 7400-088 Falls gestautes Papier vorhanden ist, entfernen Sie dieses vorsichtig. 7400-089 Farbdrucker Phaser® 7400 6-55...
Seite 178 Beseitigen von Papierstaus Schließen Sie Abdeckung G. 7400-090 Schließen Sie den Finisher. 7400-083 Wenn der Papierstau weiterhin besteht, gehen Sie folgendermaßen vor: Öffnen Sie Abdeckung J auf der Vorderseite des Finishers. 7400-084 Farbdrucker Phaser® 7400 6-56...
Seite 179 Beseitigen von Papierstaus Ziehen Sie den Hefter am Griff aus dem Finisher heraus. 7400-034 Entfernen Sie das gestaute Papier vorsichtig. 7400-244 Farbdrucker Phaser® 7400 6-57...
Seite 180 Beseitigen von Papierstaus Schieben Sie den Hefter wieder in den Finisher zurück. 7400-242 Schließen Sie Abdeckung J. 7400-087 Farbdrucker Phaser® 7400 6-58...
Seite 181 Beseitigen von Papierstaus Stau an Finisher-Abdeckung H Befolgen Sie die nachstehenden Anweisungen, um den Stau zu beheben. Öffnen Sie Abdeckung H auf der Oberseite des Finishers. 7400-080 Entfernen Sie das gestaute Papier vorsichtig. 7400-081 Farbdrucker Phaser® 7400 6-59...
Seite 182 Beseitigen von Papierstaus Wenn sich das gestaute Papier nur schwer entfernen lässt, drücken Sie die Taste an der Vorderseite des Finishers in der Nähe von Abdeckung J und rücken Sie den Finisher von der Finisher-Basis ab. 7400-093 Farbdrucker Phaser® 7400 6-60...
Seite 183 Beseitigen von Papierstaus Drehen Sie das Rad an der linken, oberen Innenseite des Finishers. Richten Sie den Pfeil auf dem Rad mit der Markierung auf dem Finisher aus. 7400-091 Entfernen Sie das gestaute Papier vorsichtig. 7400-081 Farbdrucker Phaser® 7400 6-61...
Seite 184 Beseitigen von Papierstaus Schließen Sie Abdeckung H. 7400-082 Schließen Sie den Finisher. 7400-083 Farbdrucker Phaser® 7400 6-62...
Seite 185: Wenn Sie Hilfe Benötigen
PrintingScout-Warnmeldungen auf Seite 6-64 ■ ■ Web-Links auf Seite 6-65 Xerox stellt mehrere automatische Diagnose-Tools bereit, die Ihnen bei der Erzielung und Beibehaltung der optimalen Druckqualität helfen. Siehe auch: Xerox Support-Zentrum auf Seite 1-13 Bedienfeldmeldungen Auf dem Bedienfeld werden Informationen und Tipps zur Fehlerbehebung angezeigt. Wenn ein Fehler oder ein kritischer Zustand eintritt, wird eine entsprechende Meldung auf dem Bedienfeld angezeigt.
Seite 186: Technischer Support Von Phasersmart
Der technische Support für PhaserSMART ist ein automatisiertes, internetbasiertes Support- System, das über Ihren Standard-Webbrowser Diagnosedaten von Ihrem Drucker zur Analyse an die Xerox Website sendet. Der technische Support von PhaserSMART prüft die Informationen, diagnostiziert das Problem und unterbreitet einen Lösungsvorschlag.
Seite 187: Web-Links
Wenn Sie Hilfe benötigen Web-Links Xerox stellt mehrere Websites bereit, die zusätzliche Hilfe zu Ihrem Farbdrucker Phaser 7400 anbieten. Wenn Sie die Xerox Druckertreiber auf Ihrem Computer installieren, werden dem Favoriten-Ordner Ihres Webbrowsers verschiedene Xerox Links hinzugefügt. Die Registerkarte Fehlerbehebung in Ihrem Windows-Druckertreiber enthält auch zahlreiche nützliche Links.
Seite 188: Benutzersicherheit
Benutzersicherheit Der Drucker und die empfohlenen Verbrauchsmaterialien wurden nach strengsten Sicherheitsmaßstäben entwickelt und getestet. Durch Beachtung der folgenden Hinweise können Sie einen dauerhaft sicheren Betrieb Ihres Druckers gewährleisten. Elektrische Sicherheit ■ Verwenden Sie das Netzkabel, das sich im Lieferumfang des Druckers befindet. ■...
Seite 189: Wartungssicherheit
Verwenden Sie keine Aerosolreiniger. Bei Verwendung nicht zugelassener Verbrauchsmaterialien sind eine schlechte Leistung und potenzielle Gefahren nicht auszuschließen. ■ Verbrennen Sie keine Verbrauchsmaterialien oder Elemente, die regelmäßig gewartet werden müssen. Informationen zu den Recycling-Programmen für Xerox Verbrauchsmaterialien finden Sie unter www.xerox.com/gwa. Farbdrucker Phaser® 7400...
Seite 190: Betriebssicherheit
Betriebssicherheit Drucker und Verbrauchsmaterialien wurden nach strengen Sicherheitsmaßstäben entwickelt und getestet. Dies schließt die Untersuchung und Genehmigung durch die zuständige Sicherheitsbehörde sowie die Einhaltung der geltenden Umweltnormen ein. Durch Beachtung der folgenden Sicherheitsrichtlinien können Sie einen dauerhaft sicheren Betrieb Ihres Druckers gewährleisten. Druckerstandort Stellen Sie den Drucker an einem staubfreien Ort auf.
Seite 191 Betriebsrichtlinien Verdecken Sie die Lüftungsschlitze und Öffnungen des Druckers nicht. Der Drucker kann ■ ohne ausreichende Luftzufuhr überhitzen. ■ Sie können die optimale Leistung des Druckers gewährleisten, indem Sie ihn unterhalb von 2.000 m Höhe einsetzen. ■ Stellen Sie den Drucker nicht neben einer Wärmequelle auf. ■...
Seite 192 Beachten Sie alle Warnhinweise und Anweisungen, die auf dem Drucker, den Optionen und den Verbrauchsmaterialien angebracht sind oder mit ausgeliefert werden. Vorsicht: Wenn Sie eine nicht von Xerox stammende Tonerkartusche verwenden, passt diese möglicherweise nicht richtig in den Drucker. Wenn die Kartusche nicht richtig eingesetzt werden kann, funktioniert der Drucker nicht.
Seite 193 Symbole auf dem Gerät Die folgenden Symbole können am Produkt angebracht sein: Vorsicht (lesen Sie, sofern vorhanden, den Aufkleber an der jeweiligen Komponente). Lesen Sie die Informationen in dem bzw. den Handbüchern. Achten Sie darauf, dass Sie sich nicht die Finger im Drucker einquetschen.
Seite 194 Index Bild aus dem vorgesehenen Druckbereich Alle Farben zu hell oder zu dunkel, 4-13 verschoben, 4-21 Anschluss versetzt, 4-15 Ethernet, 2-3, 2-4 Bindekanten-Druckoptionen, 3-30 Kabel oder DSL, 2-4 Bürofarbe Standalone-Netzwerk, 2-4 TekColor-Korrektur, 4-4 USB, 2-5 Aufkleber drucken, 3-41 Richtlinien für das Drucken, 3-41 CentreWare IS Ausgabeoptionen, 3-52 IP-Adresse des Druckers ändern, 2-8...
Seite 195 Bild, 4-15 verfügbar, 2-10 Drucker Windows 2000 oder höher, 2-11 Abbildungen, 1-2 Windows 98 SE oder höher, 2-11 Benutzersicherheit, A-1 Xerox Support-Zentrum, 1-13 DHCP aktivieren, 2-7 Druckertreiber installieren, 2-10 erweiterte Funktionen, 1-12 Druckgeschwindigkeit Erweiterungen, 1-7 maximal, 1-6 Fächer, 1-7 Druckmedien für Versand vorbereiten, 5-14...
Seite 196 Index Fehlerbehebung alle Farben zu hell oder zu dunkel, 4-13 Elektrische Sicherheit, A-1 Druckbereich passt nicht auf das Elemente, die regelmäßig gewartet werden Papier, 4-21 müssen dunkle Striche, verschmierte Stellen oder bestellen, 5-12 Streifen bei allen Farben, 4-10 Entsprechender Druck Farbe ist versetzt oder über eine andere TekColor-Korrektur, 4-4 Farbe gelegt, 4-17...
Seite 197 Macintosh OS X, Version 10.2 und höher PhaserSMART, 1-12 Druckertreiber, 2-12 Technischer Support, 1-12 Macintosh-Druckertreiber Videolehrgänge, 1-12 Druckauftragsoptionen, 3-27 Xerox Support-Zentrum, 1-12 PostScript-Treibereinstellungen, 3-27 zu Ihrem Drucker, 1-12 Manuelle Zuführung, 3-15 Innenleben des Druckers, 1-4 Meldungen Interne Komponenten, 1-4 Bedienfeld, 6-63...
Seite 198 Index Netzwerkanschluss, 2-4 Probleme mit der Druckqualität Kabel oder DSL, 2-4 alle Farben zu hell oder zu dunkel, 4-13 Standalone, 2-4 Druckbereich passt nicht auf die Netzwerkanschluss wählen, 2-3 Seite, 4-21 Netzwerkverbindung dunkle Striche, verschmierte Stellen oder Ethernet, 2-3 Streifen, 4-10 Farbe ist versetzt oder über eine andere Farbe gelegt, 4-17 Fixierung unvollständig, 4-16...
Seite 199 Index Sicherheit, A-1 Betrieb, A-3 TCP/IP-Adressen, 2-6 Druckrichtlinien, A-5 Technischer Support, 1-12 elektrisch, A-1 PhaserSMART, 6-64 Symbole, A-6 TekColor-Korrektur Verbrauchsmaterialien, A-5 Druckqualitätsmodi, 4-2 Wartung, A-2 Toner Speicher, 1-7 fehlt oder lässt sich leicht Spezialmedien wegreiben, 4-16 Aufkleber, 3-41 Verbrauchsmaterialien bestellen, 5-12 benutzerdefiniertes Papierformat, 3-46 Tonerabfallkartusche drucken, 3-32...
Seite 200 Druckertreiber für Windows 2000 oder höher installieren, 2-11 Druckertreiber für Windows 98 SE oder höher installieren, 2-11 Windows-Druckertreiber Druckoptionen, 3-25 Druckoptionen auswählen, 3-25 Windows-PostScript-Treiber, 2-10 Xerox Recycling-Programme für Verbrauchsmaterialien, 5-13 Support-Zentrum, 1-13 Verbrauchsmaterialien-Website, 5-12 Website-Informationsquellen, 6-65 Farbdrucker Phaser® 7400 Index-7...

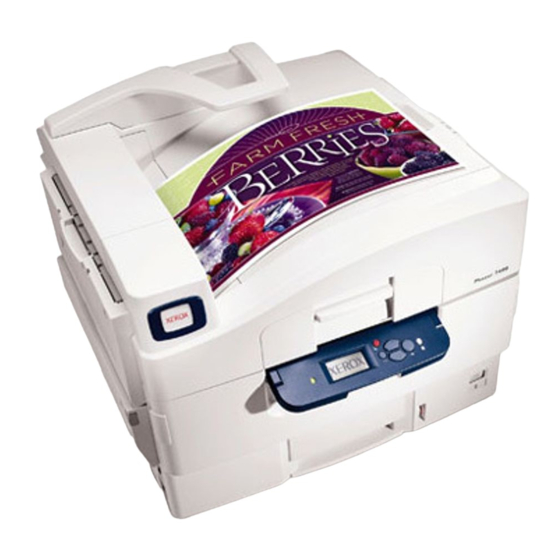

Xerox Phaser 7400 Benutzerhandbuch

Inhaltsverzeichnis

1 Druckerfunktionen

2 Netzwerkgrundlagen

3 Grundlegende Informationen zum Drucken

4 Druckqualität

5 Wartung

6 Fehlerbehebung

Papierstaus IM Drucker

Quicklinks

Kapitel

Verwandte Anleitungen für Xerox Phaser 7400

Inhaltszusammenfassung für Xerox Phaser 7400

Inhaltsverzeichnis
