Inhaltszusammenfassung für Asus M4A78LT-M LE

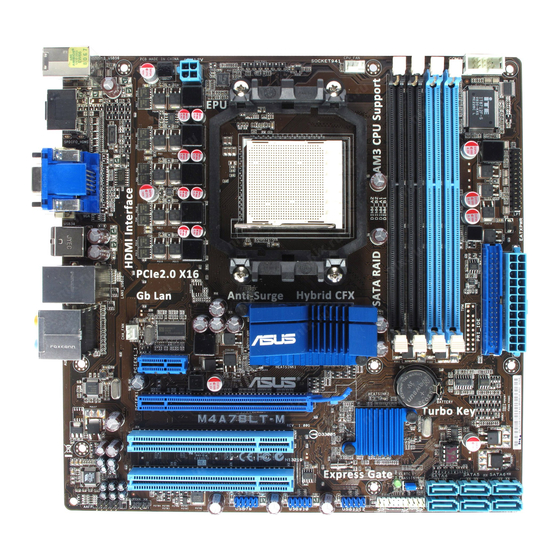

- Seite 1 M4A78LT-M LE...
- Seite 2 ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt ......................iii Erklärungen ....................vi Sicherheitsinformationen ................. vii Über dieses Handbuch ................viii M4A78LT-M LE Spezifikationsübersicht ........... ix Kapitel 1: Produkteinführung Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-1 1.3.1 Leistungsmerkmale des Produkts ........1-1 1.3.2 Innovative ASUS-Funktionen .......... 1-3 Bevor Sie beginnen .............. - Seite 4 Support-DVD-Informationen ......... 1-29 Kapitel 2: BIOS-Informationen Verwalten und Aktualisieren des BIOS ........2-1 2.1.1 ASUS Update ..............2-1 2.1.2 ASUS EZ Flash 2 ............2-2 2.1.3 ASUS CrashFree BIOS ........... 2-3 BIOS-Setupprogramm ..............2-4 2.2.1 BIOS-Menübildschirm ............. 2-5 2.2.2 Menüleiste ............... 2-5 2.2.3...
- Seite 5 Boot-Menü .................. 2-18 2.6.1 Boot Device Priority ............2-18 2.6.2 Boot Settings Configuration .......... 2-18 2.6.3 Security ................. 2-19 Tools-Menü ................. 2-21 2.7.1 ASUS EZ Flash 2 ............2-21 2.7.2 Express Gate ..............2-21 2.7.3 AI NET 2................ 2-21 Exit-Menü ..................2-22...
-
Seite 6: Erklärungen
Reach Die rechtliche Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/index.aspx. Werfen Sie das Motherboard NICHT in den normalen Hausmüll. Dieses Produkt wurde entwickelt, um ordnungsgemäß... -
Seite 7: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 8: Über Dieses Handbuch
Weitere Informationsquellen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software-Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind. -
Seite 9: M4A78Lt-M Le Spezifikationsübersicht
® Sempron™-Prozessoren der 100-Serie. Unterstützt 45nm-CPUs AMD Cool ‘n’ Quiet™ 2.0-Technologie (abhängig vom CPU-Typ) Unterstützt CPUs bis zu 95W Beziehen Sie sich auf www.asus.com für die Liste der unterstützten AMD-Prozessoren Chipsatz AMD 760G (780L) / SB710 Front Side Bus Bis zu 5200 MT/s HyperTransport™ 3.0-Schnittstelle... - Seite 10 ASUS Anti Surge ASUS ASUS Turbo Key Übertaktungsfunktionen SFS (stufenlose Frequenzauswahl) von 200MHz bis zu 550 MHz in 1MHz-Schritten Einstellbare DRAM-Spannung ASUS C.P.R. (CPU Parameter Recall) Zubehör 2 x Serial ATA-Signalkabel 1 x UltraDMA 133/100-Kabel 1 x E/A-Abdeckung 1 x Benutzerhandbuch Support-DVD...
-
Seite 11: Kapitel 1: Produkteinführung
Kapitel 1 Produkteinführung Willkommen! Vielen Dank für den Kauf eines ASUS M4A78LT-M LE Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitäts-Motherboards! -
Seite 12: Hypertransport™ 3.0-Unterstützung
HyperTransport™ 3.0-Unterstützung Die HyperTransport™ 3.0-Technologie bietet die 2.6-fache Bandbreite von HyperTransport™ 1.0. Die Systemeffizienz wird radikal verbessert und schnellerer sowie ruhiger Datenberechnung steht nichts mehr im Weg. AMD Cool ‘n’ Quiet-Technologie Dieses Motherboard unterstützt die AMD Cool ‘n’ Quiet!™-Technologie, welche den Systembetrieb überwacht und die CPU-Spannung und - Frequenz für eine leise und kühle Betriebsumgebung automatisch anpasst. -
Seite 13: Innovative Asus-Funktionen
Systems, können sie im Internet surfen, ohne das Windows ® Betriebssystem starten zu müssen. • ASUS Express Gate erlaubt die Installation auf SATA-, USB- und Flashlaufwerken mit mindestens 1.2GB freien Speicherplatz. Wenn auf USB- oder Flashlaufwerken installiert wird, verbinden Sie die Laufwerke mit den Motherboard USB-Anschlüssen bevor Sie den Computer einschalten. - Seite 14 Diese besondere Einrichtung schützt teure Geräte und das Motherboard vor Schäden durch Überspannungen während des Netzteilwechsels ASUS EPU Die ASUS EPU (Energy Processing Unit) bietet eine einzigartige Energieeffizienz, indem sie die derzeitige PC-Belastung erkennt und die Stromversorgung intelligent in Echtzeit anpasst.
-
Seite 15: Bevor Sie Beginnen
Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen. Die nachstehende Abbildung zeigt die Position der Onboard-LED an. SB_PWR M4A78LT-M LE Standby Power Powered Off M4A78LT-M LE Onboard LED ASUS M4A78LT-M LE... -
Seite 16: Motherboard-Übersicht
Stecken Sie sechs (6) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben nicht zu fest! Das Motherboard könnte sonst beschädigt werden. Diese Seite auf die Rückseite des Com- putergehäuses legen M4A78LT-M LE Kapitel 1: Produkteinführung... -
Seite 17: Motherboard-Layout
(4-pol. CPU_FAN und 3-pol. CHA_FAN) 1-18 1-26 RTC RAM löschen (3-pol. CLRTC) LPT-Anschluss (26-1 pol. LPT) 1-21 AMD CPU-Sockel Fronttafelaudioanschluss (10-1 pol. AAFP) 1-11 1-27 DDR3 DIMM-Steckplätze Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) 1-23 IDE-Anschluss (40-1 pol. PRI_IDE) ASUS M4A78LT-M LE... -
Seite 18: Zentralverarbeitungseinheit (Cpu)
Installieren der CPU So installieren Sie eine CPU. Suchen Sie den CPU-Sockel auf dem Motherboard. M4A78LT-M LE M4A78LT-M LE CPU socket AM3 Lösen Sie den Sockelhebel, indem Sie ihn Sockelhebel zur Seite drücken, und heben Sie ihn in einem 90°-100°-Winkel an. - Seite 19 Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss auf dem Motherboard. CPU_FAN CPU FAN PWR CPU FAN IN M4A78LT-M LE CPU FAN PWM M4A78LT-M LE CPU fan connector Vergessen Sie NICHT, den CPU-Lüfteranschluss anzuschließen! Ansonsten können u.U. Hardwareüberwachungsfehler auftreten. ASUS M4A78LT-M LE...
-
Seite 20: Installieren Des Cpu-Kühlkörpers Und Lüfters
1.6.2 Installieren des CPU-Kühlkörpers und Lüfters Vergewissern Sie sich, dass Sie nur eine von AMD zertifizierte Kühlkörper-Lüfter-Gruppe verwenden. So installieren Sie den CPU-Kühlkörper und -Lüfter. Stellen Sie den Kühlkörper auf die installierte CPU. Stellen Sie dabei sicher, dass der Kühlkörper richtig auf dem Befestigungsmodul aufsitzt. •... -
Seite 21: Systemspeicher
Das Motherboard ist mit zwei Double Data Rate 3 (DDR3) Dual Inline Memory Modulen (DIMM)-Steckplätzen ausgestattet. Die nachstehende Abbildung zeigt die Position der DDR3 DIMM-Steckplätze an: Kanal Steckplätze Kanal A DIMM_A1 Kanal B DIMM_B1 M4A78LT-M LE M4A78LT-M LE 240-pin DDR3 DIMM sockets ASUS M4A78LT-M LE 1-11... -
Seite 22: Speicherkonfigurationen
-Betriebssystem, wenn Sie auf dem ® Motherboard 4GB oder mehr Speicher installieren wollen. • Dieses Motherboard unterstützt keine DIMMs, die aus 256 Megabit- (Mb) Chips oder weniger hergestellt wurden. M4A78LT-M LE Motherboard Liste qualifizierter Anbieter (QVL) DDR3-1800(O.C.)MHz DIMM Takt DIMM Unterstützung... - Seite 23 4096MB(Kit of 2) Heat-Sink Package 6-6-6-20 1.8V • • Crucial BL25664BN1337.16FF 6144MB(Kit of 3 ) DS Heat-Sink Package 7-7-7-24 1.65V • • (XMP) Crucial CT25664BA1339.16SFD 6144MB(Kit of 3 ) DS Micron 8UD22D9JNM • (Fortsetzung auf der nächsten Seite) ASUS M4A78LT-M LE 1-13...
- Seite 24 DDR3-1333MHz DIMM Takt Unterstützung Anbieter Artikelnummer Größe Marke DIMM Spanng. Chip-Nr. (BIOS) G.SKILL F3-10600CL8D-2GBHK 1024MB G.SKILL Heat-Sink Package • G.SKILL F3-10600CL9D-2GBPK 1024MB G.SKILL Heat-Sink Package • • G.SKILL F3-10666CL7T-3GBPK 3072MB(Kit of 3) Heat-Sink Package 7-7-7-18 1.5~1.6V • • G.SKILL F3-10666CL9T-3GBNQ 3072MB(Kit of 3) Heat-Sink Package 9-9-9-24 1.5~1.6V...
- Seite 25 A*: Unterstützt ein Modul, das in einer Single Channel-Konfiguration in einen beliebigen Steckplatz gesteckt wird. • B*: Unterstützt ein Modulpaar, das als Paar einer Dual Channel-Speicher- Konfiguration in die beiden blauen Steckplätze gesteckt wird. Die aktuelle Liste Qualifizierter Anbieter finden Sie auf der ASUS-Webseite www.asus.com. ASUS M4A78LT-M LE 1-15...
-
Seite 26: Installieren Eines Dimms
1.7.3 Installieren eines DIMMs Trennen Sie unbedingt das System vom Netz, bevor Sie DIMMs oder andere Systemkomponenten hinzufügen oder entfernen. Ansonsten können sowohl das Motherboard als auch die Komponenten schwer beschädigt werden. Drücken Sie die Haltebügel nach DIMM-Kerbe außen, um den DIMM-Steckplatz zu entriegeln. -
Seite 27: Erweiterungssteckplätze
Karten, die den PCI-Spezifikationen entsprechen. 1.8.4 PCI Express x1-Steckplatz Dieses Motherboard unterstützt PCI Express x1-Netzwerkkarten, SCSI-Karten und andere Karten, die den PCI Express-Spezifikationen entsprechen. 1.8.5 PCI Express x16-Steckplatz Dieses Motherboard unterstützt PCI Express x16-Grafikkarten, die den PCI Express- Spezifikationen entsprechen. ASUS M4A78LT-M LE 1-17... -
Seite 28: Jumper
Normal Clear RTC M4A78LT-M LE (Default) M4A78LT-M LE Clear RTC RAM So wird das RTC-RAM gelöscht: 1. Schalten Sie den Computer aus und trennen Sie ihn vom Netz. 2. Stecken Sie die Jumpersteckbrücke für 5 bis 10 Sekunden von 1-2 (Standardeinstellung) zu 2-3 um, und dann wieder in die ursprüngliche Position 1-2... - Seite 29 USBPW5-10 M4A78LT-M LE +5VSB (Default) M4A78LT-M LE USB Device Wake Up Tastaturstrom (3-pol. KBPWR) Dieser Jumper ermöglicht es Ihnen, die Tastatur-Weckfunktion zu aktivieren oder deaktivieren. Stecken Sie die Jumpersteckbrücke auf die Pole 2-3 (+5VSB), wenn Sie den Computer durch Drücken einer Taste auf der Tastatur (die Leertaste in der Standardeinstellung) wecken möchten.
-
Seite 30: Anschlüsse
1.10 Anschlüsse 1.10.1 Rücktafelanschlüsse PS/2-Mausanschluss (grün). Dieser Anschluss ist für eine PS/2-Maus. LAN (RJ-45)-Anschluss. Dieser Anschluss ermöglicht Gigabit-Verbindungen zu einem Local Area Network (LAN) mittels eines Netzwerk-Hub. ACT/LINK SPEED LED-Anzeigen am LAN-Anschluss Aktivitäts/Verbindungs-LED Geschwindigkeits-LED Status Beschreibung Status Beschreibung Nicht verbunden 10 Mbps-Verbindung ORANGE Verbunden... -
Seite 31: Interne Anschlüsse
HD-audio-compliant Legacy AC’97 pin definition compliant definition M4A78LT-M LE Analog franel connector • Es wird empfohlen, ein High-Definition Fronttafel Audio E/A-Modul mit diesem Anschluss zu verbinden, um die High-Definition Audiofunktionen dieses Motherboards nutzen zu können. • Wenn Sie an diesen Anschluss ein High-Definition Fronttafelaudiomodul anschließen möchten, verfewissern Sie sich, dass das Element Front Panel Select im BIOS auf... - Seite 32 +3 Volts +3 Volts PIN 1 M4A78LT-M LE ATX power connectors • Für ein vollständig konfiguriertes System empfehlen wir Ihnen, dass Sie ein Netzteil benutzen, das die ATX 12 V-Spezifikation 2.0 (oder neuere Version) erfüllt und eine Mindestleistung von 300W liefern kann. Dieses Netzteil hat 24-pol. und 4-pol.
- Seite 33 Verwenden Sie für Ultra DMA 133/100 IDE-Geräte ein 80-adriges IDE-Kabel. Falls einer der Gerätejumper auf “Cable-select” eingestellt ist, müssen die anderen Gerätejumper ebenfalls so eingestellt werden. PRI_IDE M4A78LT-M LE NOTE:Orient the red markings on the IDE ribbon cable to PIN 1. M4A78LT-M LE IDE connector ASUS M4A78LT-M LE 1-23...
- Seite 34 SATA4 SATA3 M4A78LT-M LE SATA2 SATA1 M4A78LT-M LE SATA connectors • Installieren Sie das Windows XP Service Pack 1 oder neuere Version, bevor Sie Serial ® ATA nutzen. • Wenn Sie mit diesen Anschlüssen ein Serial ATA RAID-Set erstellen wollen, stellen Sie die Anschlusszuweisung für SATA-Anschlüsse in BIOS zu [RAID].
- Seite 35 F_PANEL PIN 1 M4A78LT-M LE HD_LED RESET M4A78LT-M LE System panel connector Systemstrom-LED (2-pol. PWRLED) • Dieser 2-pol. Anschluss wird mit der Systemstrom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die Systemstrom- LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.
- Seite 36 Das USB 2.0-Modul muss separat erworben werden. LPT-Anschluss (26-1 pol. LPT) Der LPT (Line Printing Terminal)-Anschluss verbindet mit einem Drucker. Der LPT-Standard ist IEEE 1284, die parallele Schnittstelle auf IBM PC-kompatiblen Computern. PIN 1 M4A78LT-M LE M4A78LT-M LE Parallel Port Connector 1-26 Kapitel 1: Produkteinführung...
- Seite 37 SPDIF_OUT SPDIFOUT M4A78LT-M LE M4A78LT-M LE Digital audio connector Vergewissern Sie sich, dass als Audiogerät zur Wiedergabe VIA High Definition Audio (Name kann je nach Betriebssystem variieren) genannt wird. Gehen Sie zu Start > Systemsteuerung > Sounds und Audio-Geräte > Sound-Wiedergabe, um das Gerät festzulegen.
- Seite 38 Anschlussmodulkabel mit diesem Sockel und befestigen Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses. Die Klammer für den seriellen Anschluss (COM1) muss separat erworben werden. COM1 PIN 1 M4A78LT-M LE M4A78LT-M LE Serial port (COM1) connector 1-28 Kapitel 1: Produkteinführung...
-
Seite 39: Software-Unterstützung
Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite unter www.asus.com. Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD zeigt automatisch das Treibermenü... - Seite 40 1-30 Kapitel 1: Produkteinführung...
-
Seite 41: Kapitel 2: Bios-Informationen
Wählen Sie die Option BIOS über das Internet aktualisieren und klicken dann auf Weiter. b. Wählen Sie den Ihnen am nächsten gelegenen ASUS FTP-Ort aus, um starken Netzwerkverkehr zu vermeiden, oder klicken Sie auf Automatische Auswahl. Klicken Sie auf Weiter. -
Seite 42: Asus Ez Flash
Folgen Sie den Bildschirmanweisungen, um die Aktualisierung abzuschließen. 2.1.2 ASUS EZ Flash 2 Mit der Funktion ASUS EZ Flash 2 können Sie das BIOS ohne ein Betriebssystem- basierendes Programm aktualisieren. Bevor Sie dieses Programm benutzen, besuchen Sie die ASUS-Webseite unter www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. -
Seite 43: Asus Crashfree Bios
• Die BIOS-Datei auf der Support-DVD ist vielleicht nicht die neueste BIOS-Version. Sie können diese von der ASUS-Webseite unter www.asus.com herunterladen. • Die Erkennung der Wechseldatenträger durch ASUS CrashFree BIOS variiert mit verschiedenen Motherboard-Modellen. Für Motherboards ohne Diskettenlaufwerksanschluss, bereiten Sie vorher bitte einen USB-Flashspeicher vor. -
Seite 44: Bios-Setupprogramm
Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite unter www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. Kapitel 2: BIOS-Informationen... -
Seite 45: Bios-Menübildschirm
Navigationstasten In der unteren rechten Ecke eines Menübildschirms werden Navigationstasten für das jeweilige Menü angezeigt. Verwenden Sie diese Navigationstasten, um Elemente im Menü auszuwählen und die Einstellungen zu ändern. Manche Navigationstasten sind von Bildschirm zu Bildschirm verschieden. ASUS M4A78LT-M LE... -
Seite 46: Menüelemente
2.2.4 Menüelemente Wenn ein Element auf der Menüleiste markiert ist, werden die speziellen Elemente für dieses Menü angezeigt. Wenn Sie z.B. Main gewählt haben, werden die Elemente des Main-Menüs angezeigt. Die anderen Elemente (Advanced, Power, Boot, Tools und Exit) auf der Menüleiste haben ihre eigenen Menüelemente. -
Seite 47: Main-Menü
Wählen Sie [CDROM], wenn Sie ein CD-ROM-Laufwerk konfigurieren. Wählen Sie [ARMD] (ATAPI Removable Media Device), wenn Ihr Gerät ein ZIP-, LS-120- oder MO-Laufwerk ist. Konfigurationsoptionen: [Not Installed] [Auto] [CDROM] [ARMD] Dieses Element erscheint nur in den Primary IDE Master/Slave und SATA 5/6-Menüs. ASUS M4A78LT-M LE... -
Seite 48: Sata Configuration
LBA/Large Mode [Auto] Hier können Sie den LBA-Modus aktivieren oder deaktivieren. Wenn Ihr Gerät den LBA-Modus unterstützt und das Gerät nicht zuvor unter deaktiviertem LBA-Modus formatiert wurde, dann wählen Sie bitte [Auto], um den LBA-Modus zu aktivieren. Konfigurationsoptionen: [Disabled] [Auto] Block (Multi-sector Transfer) M [Auto] Hier können Sie die Multi-Sektorenübertragungen aktivieren oder deaktivieren. -
Seite 49: System Information
Abhängig von Ihren AMD -Prozessortyp kann sich dieses Element von den auf Ihren ® Bildschirm angezeigten unterscheiden. CPU Overclocking [Auto] Hier können Sie die CPU-Übertaktungsoptionen auswählen, um eine gewünschte interne CPU-Frequenz zu bestimmen. Konfigurationsoptionen: [Auto] [Manual] [Overclock Profile] [Test Mode] ASUS M4A78LT-M LE... -
Seite 50: Cpu/Nb Frequency [Auto]
Das folgende Element erscheint nur, wenn das Element CPU Overclocking auf [Manual] eingestellt wurde. CPU/HT Reference Clock (MHz) [200] Hier können Sie den CPU/HT-Referenztakt einstellen. Konfigurationsoptionen: [Min.=200] [Max.=550] Das folgende Element erscheint nur, wenn das Element CPU Overclocking auf [Overclock Profile] eingestellt wurde. Overclok Options [Auto] Hier können Sie die Übertaktungsoptionen einstellen. -
Seite 51: Loadline Calibration [Auto]
Hier können Sie die Chipsatz-Überspannung einstellen. Die Werte liegen zwischen 1,10000V und 1,61000V einstellbar in 0,01500V-Schritten. Benutzen Sie die Tasten <+> / <->, um zwischen den Werten zu wählen. Konfigurationsoptionen: [Auto] [Max. = 1.61000V] [Min. = 1.10000V] ASUS M4A78LT-M LE 2-11... -
Seite 52: Cpu Configuration
2.4.2 CPU Configuration In diesem Menü werden die vom BIOS automatisch erkannten CPU-bezogenen Informationen angezeigt. GART Error Reporting [Disabled] Diese Option sollte im normalen Betrieb deaktiviert bleiben. Zur Treiberentwicklung kann diese Option zu Testzwecken aktiviert werden. Konfigurationsoptionen: [Disabled] [Enabled] Microcode Updation [Enabled] Aktiviert oder deaktiviert die Microcode-Aktualisierung. -
Seite 53: Ecc Configuration
Aktiviert oder deaktiviert die Surround View-Funktion. Konfigurationsoptionen: [Auto] [Disabled] [Enabled] Dieses Element ist nur vom Benutzer einstellbar, wenn Sie eine ATI-Grafikkarte im PCI Express x16-Steckplatz installiert haben. Frame Buffer Location [Above 4G] Konfigurationsoptionen: [Below 4G] [Above 4G] ASUS M4A78LT-M LE 2-13... -
Seite 54: Onboard Device Configuration
2.4.4 Onboard Device Configuration Serial Port1 Address [3F8/IRQ4] Hier können Sie die permanente Adresse der seriellen Schnittstelle 1 auswählen. Konfigurationsoptionen: [Disabled] [3F8/IRQ4][2F8/IRQ3] [3E8/IRQ4] [2E8/IRQ3] Parallel Port Address [378] Hier können Sie die Adresse der parallelen Schnittstelle auswählen. Konfigurationsoptionen: [Disabled] [378] [278] [3BC] Parallel Port Mode [Normal] Hier können Sie den Modus der parallelen Schnittstelle einstellen. -
Seite 55: Usb Configuration
Bestimmt die maximale Zeitspanne für BIOS, auf die Initialisierung eines USB- Speichergerätes zu warten. Konfigurationsoptionen: [10 Sec] [20 Sec] [30 Sec] [40 Sec] Emulation Type [Auto] Bestimmt den Emulationstyp. Konfigurationsoptionen: [Auto] [Floppy] [Forced FDD] [Hard Disk] [CDROM] ASUS M4A78LT-M LE 2-15... -
Seite 56: Power-Menü
Power-Menü Die Elemente im Power-Menü gestatten Ihnen, die Einstellungen für das ACPI (Advanced Configuration and Power Interface) und APM (Advanced Power Management) zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. BIOS SETUP UTILITY Main Advanced... -
Seite 57: Hw Monitor Configuration
VCORE Voltage, 3.3V Voltage, 5V Voltage, 12V Voltage [xx.xxxV] or [Ignored] Die integrierte Hardware-Überwachung erkennt den Spannungsstatus automatisch über den integrierten Spannungsregler. Smart Q-Fan Function [Enabled] Hier können Sie die ASUS Q-Fan-Funktion zum automatischen Einstellen der Lüftergeschwindigkeit für einen effizienteren Betrieb einstellen. Konfigurationsoptionen: [Disabled] [Enabled]. ASUS M4A78LT-M LE... -
Seite 58: Boot-Menü
(POST) ausgelassen werden. Das BIOS führt alle POST-Elemente aus, wenn [Disabled] gewählt wurde. Konfigurationsoptionen: [Disabled] [Enabled] Full Screen Logo [Enabled] Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo2™-Funktion zu verwenden. 2-18 Kapitel 2: BIOS-Informationen... -
Seite 59: Security
Um das Supervisor-Kennwort zu entfernen, wählen Sie bitte Change Supervisor Password und drücken anschließend zweimal die Eingabetaste. Daraufhin wird die Meldung Password Uninstalled angezeigt. Wenn Sie Ihr BIOS-Kennwort vergessen, können Sie es löschen, indem Sie das CMOS Real Time Clock (RTC)-RAM löschen. Siehe Abschnitt 1.9 Jumper. ASUS M4A78LT-M LE 2-19... -
Seite 60: Change User Password
Nachdem Sie ein Supervisor-Kennwort eingerichtet haben, werden die anderen Elemente angezeigt, damit Sie die anderen Sicherheitseinstellungen ändern können. User Access Level [Full Access] Hier können Sie die Zugriffseinschränkungen für die Setup-Elemente einstellen. Konfigurationsoptionen: [No Access] [View Only] [Limited] [Full Access] No Access verhindert, dass der Benutzer auf das Setupprogramm zugreift. -
Seite 61: Tools-Menü
2.7.1 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. -
Seite 62: Exit-Menü
Exit-Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen oder abgesicherten Standardwerte für die BIOS-Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. BIOS SETUP UTILITY Main Advanced Power Boot Tools Exit Exit Options Exit system setup after saving the Exit &... -
Seite 63: Asus Kontaktinformationen
