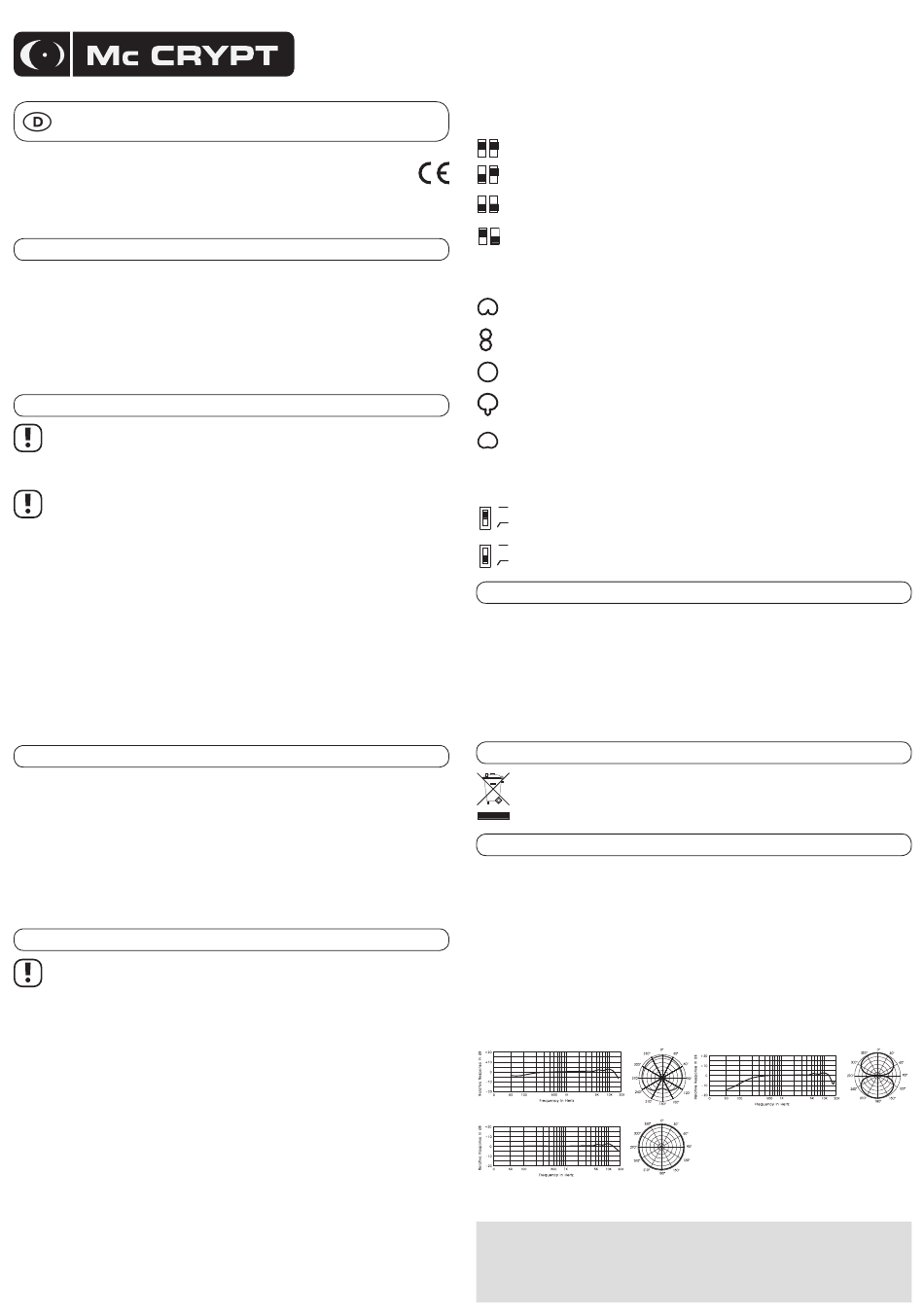

MC Crypt PHM956 Bedienungsanleitung

Bedienungsanleitung
PHM956 Grenzfl ächen-Mikrofon
Best.-Nr.: 31 19 15
Bestimmungsgemäße Verwendung
Das Grenzfl ächen-Mikrofon dient zur Umwandlung von akustischen Signalen (Schallwellen) in elektrische
Signale.
Das niederpegelige Audioausgangssignal darf nur an geeignete Mikrofoneingänge von Audiogeräten ange-
schlossen werden.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung des Produkts, und kann darüber
hinaus mit Gefahren verbunden sein.
Die Sicherheitshinweise sind unbedingt zu befolgen.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbe-
achten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In
solchen Fällen erlischt die Gewährleistung/Garantie.
Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanlei-
tung durch das Ausrufezeichen gekennzeichnet.
• Aus Sicherheitsgründen ist das eigenmächtige Umbauen und/oder Verändern des Mikrofons nicht gestattet.
• Das Grenzfl ächen-Mikrofon darf ausschließlich über ein Gerät mit Phantomspeisung (48 - 52 V/DC) betrie-
ben werden.
• Beim Anschluss des Grenzfl ächen-Mikrofons sind die Sicherheitshinweise des Gerätes, an das es ange-
schlossen wird ebenfalls zu beachten.
• Setzen Sie das Produkt keinen hohen Temperaturen, starken Vibrationen, Tropf- oder Spritzwasser aus.
• Benutzen Sie das Produkt nur in gemäßigtem Klima, nicht in tropischem Klima.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, es könnte für Kinder zu einem gefährlichen
Spielzeug werden.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen
Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben, die
nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen
Auskunft oder einem anderen Fachmann in Verbindung.
Features
• Hochwertiges Mikrofon zur naturgetreuen Aufnahme von Stimmen
• Einsatzbereich: Konferenzen, Vorträge, Bühnenproduktionen, Choraufnahmen etc.
• Unterdrückung von Refl exionen der Aufstellfl äche
• Tischaufstellung oder Wandmontage möglich
• Funktionstaste mit Anzeige
• Robustes Metallgehäuse
• Flache Bauform für unauffällige Platzierung
• Entkoppelung von der Aufstellfl äche durch gummierte Unterseite
• XLR-Anschluss
Inbetriebnahme
Um eine sachgemäße Inbetriebnahme zu gewährleisten, lesen Sie vor Gebrauch unbe-
dingt diese Bedienungsanleitung mit den Sicherheitshinweisen vollständig und aufmerk-
sam durch.
Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Grenz-
fl ächen-Mikrofons oder des angeschlossenen Audiogerätes führen können, darf das
Mikrofon nur an geeignete Mikrofoneingänge angeschlossen werden. Beachten Sie hierzu
auch die Anschlusswerte in den „Technischen Daten".
Richten Sie das Grenzfl ächen-Mikrofon niemals auf den Schallaustritt von Lautsprechern,
da es ansonsten zu Rückkopplungen kommen kann, die die Lautsprecher und den ange-
schlossenen Verstärker beschädigen können.
Benutzen Sie zum Anschluss des Mikrofons nur die beiliegende Mikrofonleitung oder eine
andere geschirmte Mikrofonleitung. Bei Verwendung anderer Kabel können Störungen
auftreten.
Aufstellung
• Legen Sie das Mikrofon auf eine stabile, ebene Fläche oder befestigen Sie es mit zwei Schrauben, deren
Köpfe Sie aus der Befestigungsfl äche herausstehen lassen an einer Wand.
• Richten Sie das Mikrofon auf die aufzunehmende Schallquelle aus.
• Vermeiden Sie die Platzierung in der Nähe von Lautsprechern um Rückkoppeleffekte (Pfeifen, Heulen) zu
vermeiden.
• Verlegen Sie das Mikrofonkabel so, dass keine Personen darüber stolpern können.
Anschluss
• Schalten Sie Ihr Mischpult, an das das Mikrofon angeschlossen wird aus.
• Stecken Sie den Mini-XLR-Stecker der beiliegenden Mikrofonleitung in die Buchse am Mikrofon.
• Stecken Sie den großen XLR-Stecker der Mikrofonleitung in einen freien Mikrofoneingang Ihres Mischpultes.
Einstellung Betriebsart
Version 02/12
Die Betriebsart wird mit den beiden Kodierungsschaltern an der Mikrofonunterseite eingestellt:
Solange die Funktionstaste berührt wird ist das Mikrofon stummgeschaltet.
Solange die Funktionstaste berührt wird ist das Mikrofon aktiviert.
Beim Einschalten der Phantomversorgung ist das Mikrofon stummgeschaltet. Bei Berührung der
Funktionstaste wird es eingeschaltet, bei nochmaliger Berührung wird es wieder stummgeschaltet.
Beim Einschalten der Phantomversorgung ist das Mikrofon eingeschaltet. Bei Berührung der Funk-
tionstaste wird es stummgeschaltet, bei nochmaliger Berührung wird es wieder eingeschaltet.
Einstellung der Richtcharakteristik
Die Richtcharakteristik wird mit dem Drehregler an der Mikrofonunterseite eingestellt:
Die Tonaufnahme erfolgt von vorn und von den Seiten, Töne von der Rückseite werden ausgeblen-
det.
Die Tonaufnahme erfolgt von vorn und von hinten, Töne von den Seiten werden ausgeblendet.
Die Tonaufnahme erfolgt aus allen Richtungen gleichmäßig.
Die Tonaufnahme erfolgt hauptsächlich von vorn, Töne von der Rückseite werden gedämpft aufge-
nommen.
Die Tonaufnahme erfolgt von vorn und von den Seiten, Töne von der Rückseite werden stark
gedämpft.
Einstellung des Low-Cut-Filters
Der Low-Cut-Filter beeinfl usst die Aufnahme tiefer Frequenzen:
Linearer Frequenzgang, tiefe Töne werden nicht beeinfl usst.
Low-Cut-Filter eingeschaltet, tiefe Frequenzen werden bedämpft.
Bedienung
• Schieben Sie den Eingangspegelregler des betreffenden Kanals am Mischpult auf Minimum.
• Schalten Sie die Phantomspeisung an Ihrem Mischpult ein.
• Schalten Sie Ihr Mischpult ein.
• Aktivieren Sie das Mikrofon mit der Funktionstaste (je nach eingestellter Betriebsart).
• Passen Sie die Empfi ndlichkeit Ihres Mischpultes mit dem entsprechenden Eingangspegelregler an das
Mikrofon an (siehe hierzu Anleitung des Mischpultes).
• Schieben Sie nach Gebrauch den Eingangspegelregler des Mischpultes auf Minimum, deaktivieren Sie das
Mikrofon mit der Funktionstaste und schalten Sie das Mischpult dann erst wieder aus.
Entsorgung
Elektronische Geräte sind Wertstoffe und dürfen nicht in den Hausmüll!
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Technische Daten
Impedanz ..............................................250 Ohm ± 30%
Frequenzbereich ...................................30 - 18000 Hz
Empfi ndlichkeit .....................................-65 dB ±3 dB
Richtcharakteristik ................................5 einstellbare Charakteristiken
Betriebsarten ........................................4
Phantomspeisung .................................48 - 52 V/DC
Anschlussleitung ...................................3 m Mini-XLR > XLR
Abmessungen .......................................101 x 92,5 x 28 mm
Gewicht .................................................130 g
Frequenzgang in Abhängigkeit von der Richtcharakteristik
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfi lmung, oder die Erfassung
in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch aus-
zugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2012 by Conrad Electronic SE.
