Messa in esercizio

Tenere presente la tensione di rete: La tensione della
sorgente di corrente deve corrispondere alle indicazio-
ni riportate sulla targhetta di fabbricazione della mac-
china. Macchine da 230 V possono essere collegate
anche ad una rete di corrente di 220 V.
Inserimento/disinserimento
Inserimento: Spingere in avanti l'interruttore 13.
Disinserimento: Spingere all'indietro l'interruttore 13.
Protezione contro sovraccarichi
(EB 10/C 10 S e EB 13/C 13 S)
In caso di sovraccarichi, la protezione contro sovrac-
carichi disinserisce la macchina. Premere di nuovo il
tasto 14 dopo circa 1-2 minuti: la macchina è di
nuovo pronta per l'esercizio.

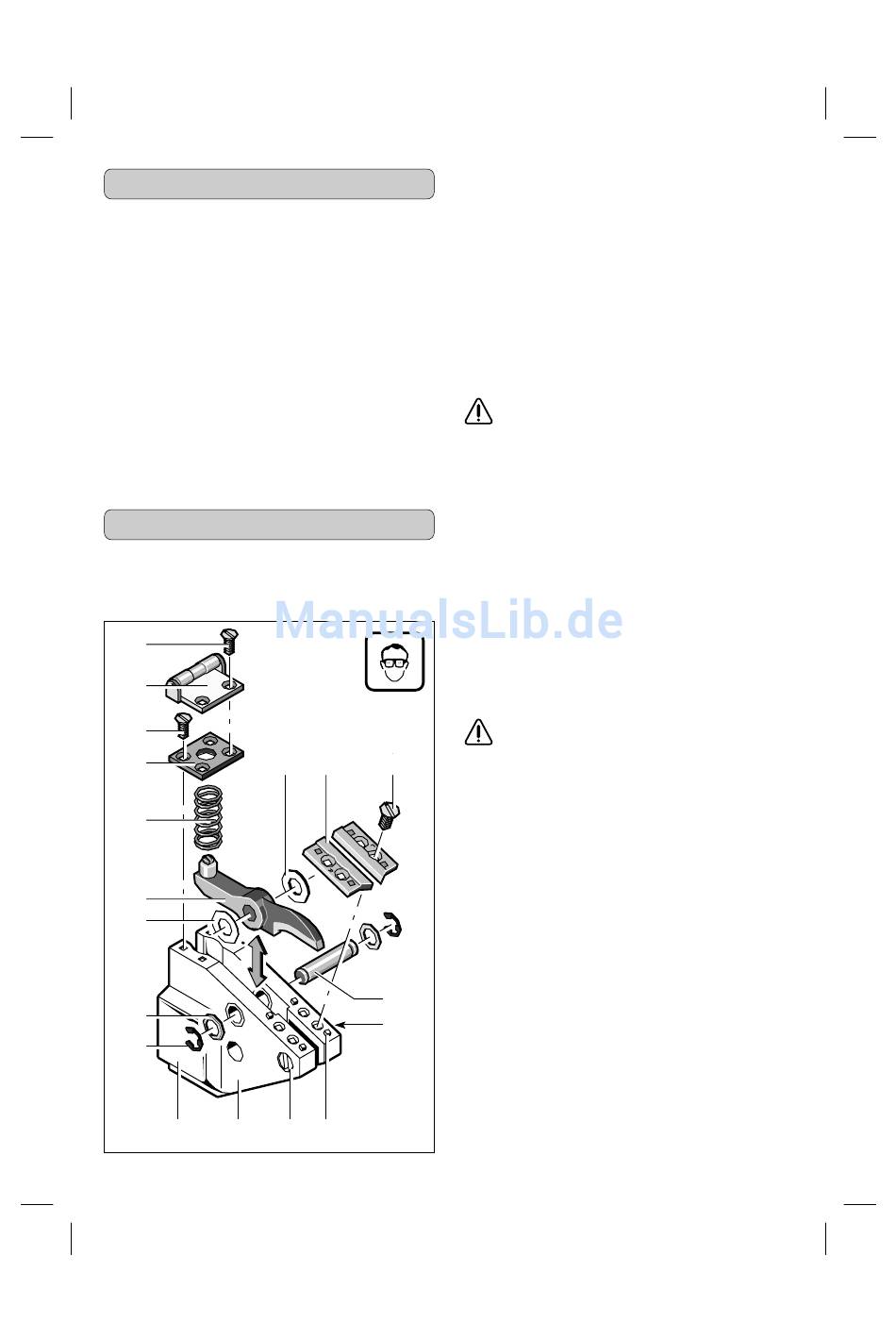

Sostituire/regolare la lama
Prima di iniziare i lavori sulla macchina, sfilare la
spina dalla presa.
Portare sempre occhiali di protezione!
15
11*
16
10
17
5
18
7
9
12 21
20
18 6 19
8
3
4 20
Sostituire la lama
Facendo presa sulle superficie di bloccaggio 12, fissa-
re la macchina in una morsa tra le ganasce di prote-
zione in alluminio.
Prima di sostituire la lama, mettere una goccia d'olio
a sinistra ed a destra tra la carcassa 21 e la lama 5.
Allentare le viti 15. Togliere il rullo di appoggio 11.
Svitare le viti 16 e togliere la piastra elastica 10.
Estrarre la molla 17.
Togliere l'anello Seeger 9 e la rondella 7. Premere all'-
indietro il perno della lama 8.
Sollevare la lama 5 ed estrarla dal davanti.
Non scambiare le rondelle distanziali 18: a
causa di una errata distanza c'e il pericolo di
distruzione delle ganasce e della lama.
Applicare una nuova lama riutilizzando le vecchie
rondelle distanziali 18. Inserire il perno della lama 8.
Montare la rondella 7 e l'anello Seeger 9.
Inserire la molla 17. Rimontare la piastra elastica 10
ed il rullo di appoggio 11.
Sostituire le ganasce
Allentare le viti 19 e togliere le ganasce 6. Estrarre le
spine di registro 20 premendole. Montare le nuove ga-
nasce con le spine di registro. Avvitare forte le viti 19.
Regolazione del gioco della lama
In caso che tra la lama e le ganasce vi sia un gioco
troppo grande, allentare la vite a testa cilindrica 4. Re-
gistrare il gioco con il grano filettato 3. Riavvitare forte
la vite a testa cilindrica 4.
La lama non deve strisciare contro le ganasce.
Pericolo di rottura.
Avvertenza: Qualora durante l'operazione di taglio
dovesse formarsi troppa bavatura, sarà necessario ri-
petere l'operazione di regolazione.
Affilare la lama/le ganasce
Lame e ganasce devono essere riaffilate e regolate
contemporaneamente.
Questa operazione dovrebbe essere eseguita presso
un autorizzato Centro Assistenza Clienti Würth. A tal
fine è necessario spedire la macchina completa.
