EURO • Würth EB 10 / EB 13 / EB 20 • OSW 05/01 • D • page 5
Inbetriebnahme
Netzspannung beachten: Die Spannung der Strom-
quelle muß mit den Angaben auf dem Typenschild
des Gerätes übereinstimmen. 230-V-Geräte können
auch an einem 220-V-Stromnetz betrieben werden.
Ein-/Aus-Schalten
Schalter 13 nach vorn schieben.
Einschalten:
Ausschalten:
Schalter 13 nach hinten schieben.
Überlastschutz
(EB 10/C 10 S und EB 13/C 13 S)
Bei Überlastung schaltet der Überlastschutz das
Gerät ab. Nach ca. 1-2 Minuten Taste 14 drücken:
Das Gerät ist wieder betriebsbereit.
Messer wechseln/einstellen
Vor allen Arbeiten am Gerät den Netzstecker aus
der Steckdose ziehen.
Schutzbrille tragen!
15
11*
16
10
17
5
18
7
9
12
21
18
6
19
8
3
4
20

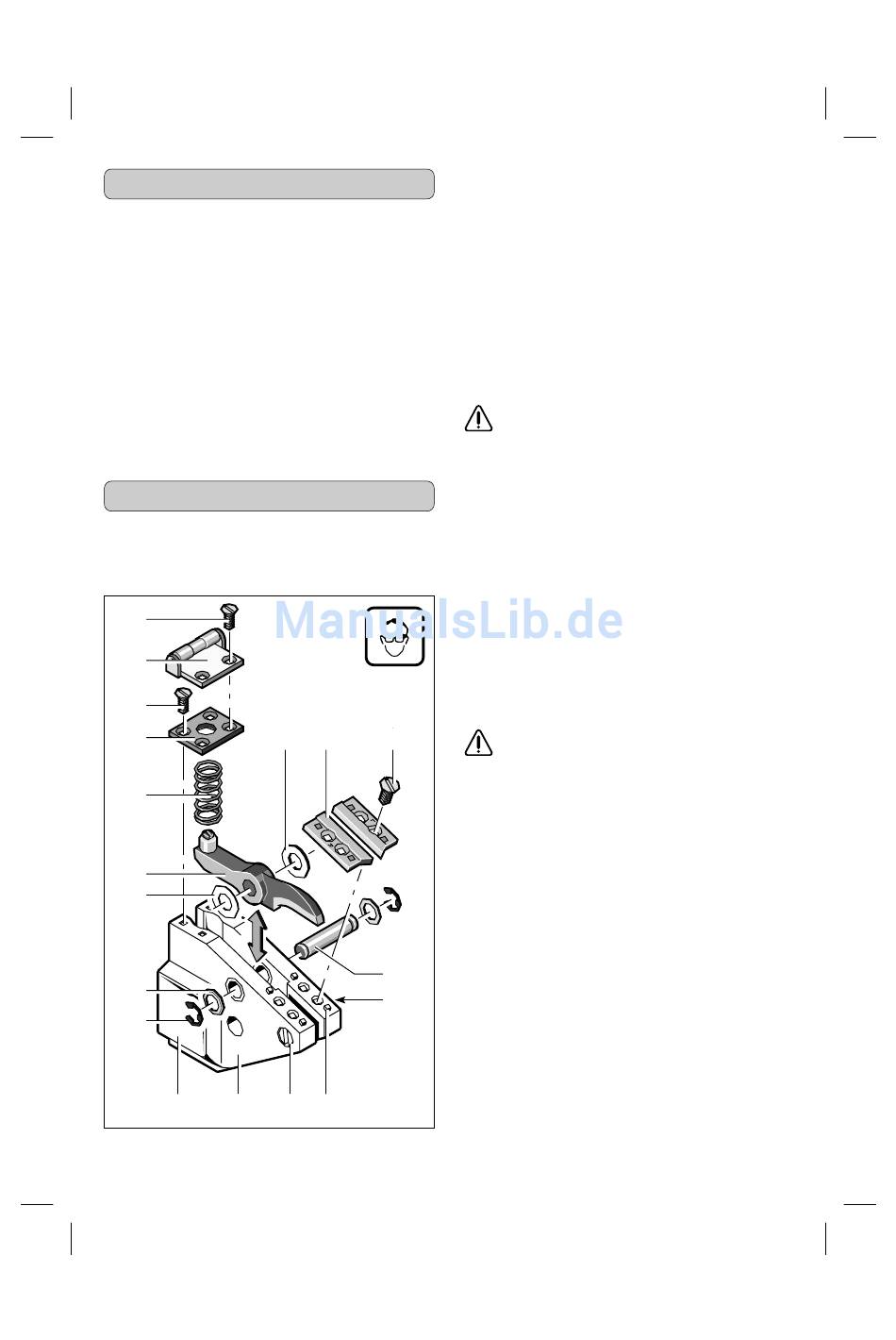

Messer wechseln
Gerät mit den Spannflächen 12 in einen Schraub-
stock zwischen Alu-Schutzbacken einspannen.
Vor dem Messerwechsel links und rechts je einen
Tropfen Öl zwischen Gehäuse 21 und Messer 5
geben.
Schrauben 15 lösen. Stützrolle 11
Schrauben 16 herausdrehen und Federplatte 10
abnehmen. Feder 17 herausnehmen.
Seegering 9 und Scheibe 7 abnehmen. Messerbol-
zen 8 zurückdrücken.
Messer 5 anheben und nach vorne herausnehmen.
Distanzscheiben
18
Backen und Messer können durch falschen
Abstand zerstört werden.
Neues Messer mit alten Distanzscheiben 18 einset-
zen. Messerbolzen 8 einsetzen. Scheibe 7 und See-
gering 9 montieren.
Feder 17 einsetzen. Federplatte 10 und Stützrol-
le 11 wieder montieren.
Backen wechseln
Schrauben 19 lösen und Backen 6 abnehmen. Paß-
stifte 20 herausdrücken. Neue Backen mit Paßstif-
ten montieren. Schrauben 19 festziehen.
Messerspiel einstellen
Bei zu großem Spiel zwischen Messer und Backen,
Zylinderschraube 4 lösen. Spiel mit Gewindestift 3
justieren. Zylinderschraube 4 wieder festziehen.
Messer darf nicht am Backen streifen:
Bruchgefahr.
Hinweis: Bildet sich starker Grat beim Schneiden,
Einstellvorgang wiederholen.
Messer/Backen schärfen
Messer und Backen müssen gleichzeitig nachge-
schärft und eingestellt werden.
Diese Arbeit sollte von einer autorisierten Würth-
Kundendienststelle durchgeführt werden. Dazu
komplettes Gerät einschicken.
abnehmen.
nicht
vertauschen:
5
