Verwandte Anleitungen für Telestar TSC 1 plus
Inhaltszusammenfassung für Telestar TSC 1 plus

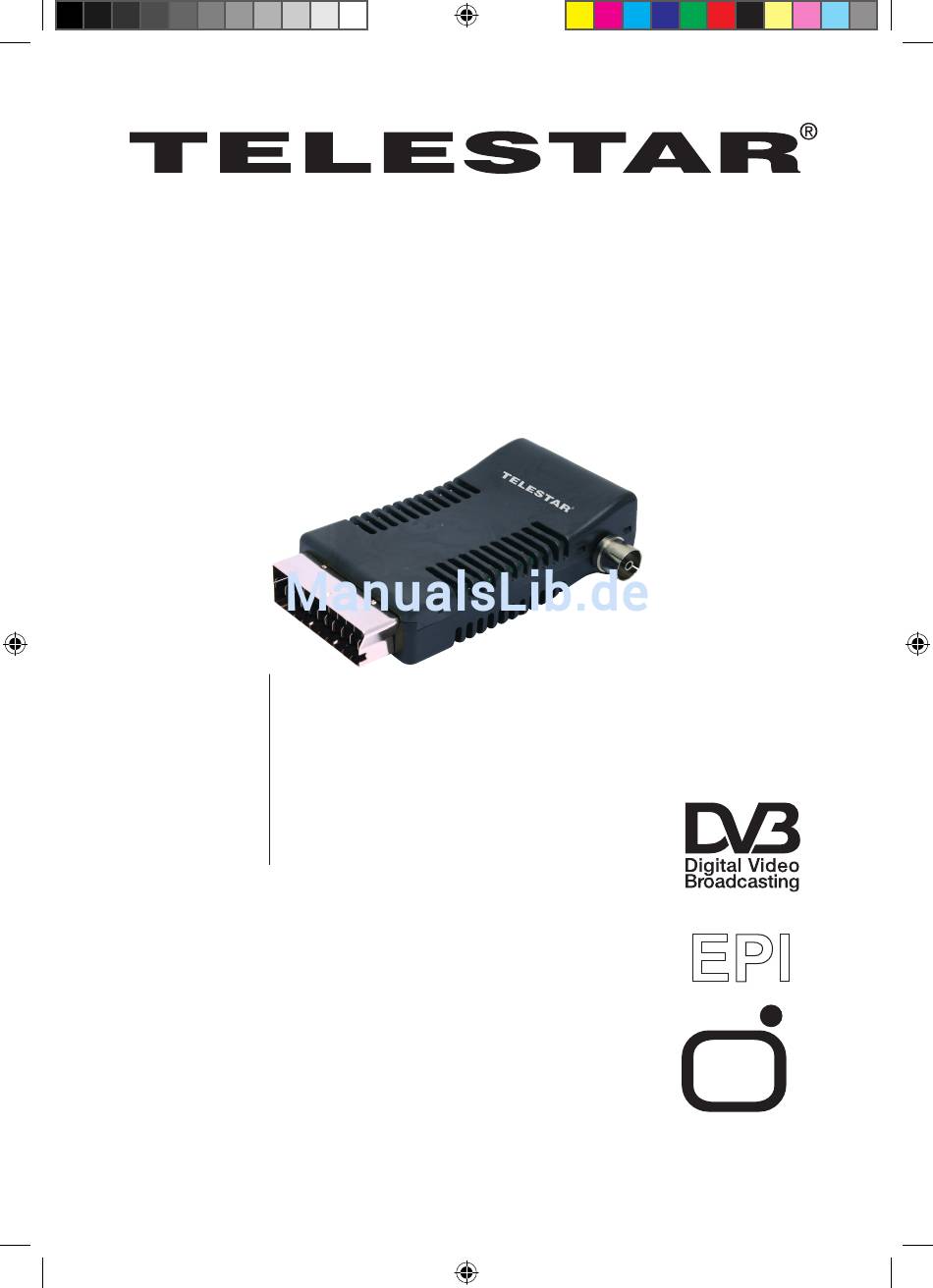

- Seite 1 Bedienungsanleitung TELESTAR TSC 1 + BDA TELE TSC 1+ 06_08 D.indd 1 04.06.2008 9:55:12 Uhr...
-
Seite 2: Inhaltsverzeichnis
1 Inhaltsverzeichnis 1 Inhaltsverzeichnis . . . . . . . . . . . . . . . . . . . . . . . 2 2 Abbildungen . - Seite 3 (0,14 €/min) oder 00 49-65 95-9003004 Gerne können Sie auch eine E-mail an service@telestar .de oder ein Fax an 0049-65 95-9 003 003 senden . Sollten wir das Problem auf diesem Wege nicht lösen können, senden Sie das Gerät bitte an unser Servicecenter unter folgender Adresse ein: Für Deutschland: TELESTAR /TelSKY Servicecenter, Vulkanhöhe/An der B 410,...
-
Seite 4: Abbildungen
2 Abbildungen Fernbedienung STANDBY: Ein/Aus MUTE: Ton ein/aus EPI : EPI Anzeigen ZEHNERTASTATUR: Zifferntasten MENU: Zum Hauptmenü Exit: Menü verlassen . TV/RADIO: Umschaltung TV/RADIO Modus INFO: Informationen zum Programm an- zeigen . PR+/PR-: Programmwahl oder im Menü auf/ab . Vol -/Vol+: Lautstärke einstellen oder im Menü... - Seite 5 Steckernetzteil Fernbediensensor Antenneneingang BDA TELE TSC 1+ 06_08 D.indd 5 04.06.2008 9:55:25 Uhr...
-
Seite 6: Bitte Zuerst Lesen
3 Bitte zuerst lesen > Bevor Sie mit der Inbetriebnahme des Gerätes beginnen, überprüfen Sie zunächst die Lieferung auf Vollständigkeit . Im Lieferumfang sind enthalten: 1 Receiver, 1 Fernbedienung, 1 Bedienungsanleitung, 1 Garantiekarte, Batterien (1,5V Microzelle AAA), 1 Scartverlängerung, IR-Verlängerung, Steckernetzteil >... -
Seite 7: Achtung! Wichtigesicherheitshinweise
Achtung! WichtigeSicherheitshinweise VORSICHT: UM DIE GEFAHR EINES ELEKTROSCHOCKS ZU VERMEIDEN, SOLLTEN SIE NIEMALS DAS GEHÄUSE ÖFFNEN . ES BEFINDEN SICH IM GERÄT KEINE TEILE DIE VOM ANWENDER REPARIERT WERDEN KÖNNEN, BEI BEDARF WENDEN SIE SICH AN QUALIFIZIERTE SERVICEFACHKRÄFTE . SICHERHEITSVORKEHRUNGEN: Dieser Receiver wurde nach Vorgaben internationaler Sicherheitsstandards hergestellt . -
Seite 8: Anschluss Des Dvb-T Receivers
Entsorgung von elektrischen und elektronischen Geräten Dieses Symbol auf einem Artikel oder auf einer Verpackung zeigt an, dass der Artikel nicht im üblichen Haushaltsmüll ent- sorgt werden kann . Der Artikel muss an einem entsprechenden Sammelpunkt für die Rücknahme und Wiederverwertung alter elek- trischer und elektronischer Geräte abgegeben werden . -
Seite 9: Erstinstallation
4.1 Erstinstallation Nachdem Sie die Sicherheitshinweise gelesen und das Gerät wie in der Abbildung auf Seite 8 angeschlossen haben, schalten Sie das Gerät wie in Kapitel 4 . beschrieben ist ein . Bei der ersten Inbetriebnahme erscheint das Menü Erstinstallation . Stellen Sie in diesem Menü... -
Seite 10: Programmliste
4.2.3 Programmliste 1 . Drücken Sie “OK” um zur Programmliste zu gelangen . Mit den “PR+/PR-” Tasten können Sie nun den Cursor in der Programmliste bewegen und ein Programm auswählen . Drücken Sie anschließend die Exit-Taste um auf das aus- gewählte Programm umzuschalten . -
Seite 11: Videotext
Drücken Sie die Tasten << / >> um zwischen den einzelnen Wochentagen umzuschalten . Drücken Sie die Tasten “PR+/PR-” um zwischen Programmen in der linken Spalte hin- und herzuschalten; Rechts werden Ihnen dann die aktuelle und folgenden Sendungen des markierten Progammes sowie die jeweiligen Anfangs- und Endzeiten der Sendungen angezeigt . -
Seite 12: Suchlauf
Einige Menüs sind mit einem Passwort geschützt, dieses ist in der Werkseinstellung „0000“ . Das Passwort läßt sich wie unter Punkt 5 .4 .9 (Kennwort Kindersicherung), beschrie- ben ändern . Die Änderung unter 5 .4 .9 wirkt sich auf alle Passwortabfragen des Geräts aus . -
Seite 13: Frequenzbereich Absuchen
5.1.3 Frequenzbereich absuchen Markieren Sie mit den Tasten PR+/- die Einblendung „Frequenzbereich absuchen“ und bestätigen Sie mit der OK- Taste. Geben Sie in den folgenden Einstellungen über die Zehnertastatur die gewünschte Start- bzw . die Endfrequenz ein . Stellen Sie anschließend im unteren Punkt mit den Tasten Vol+/Vol- die Bandbreite ein . -
Seite 14: Programme Löschen
5.2.3. Programme Löschen Wenn Sie einen Sender aus der Programmliste löschen möchten wählen Sie mit den PR+/PR- Tasten das gewünsch- te Programm aus und drücken sie die grüne Taste . Drücken Sie anschließend die OK-Taste. Das markierte Programm wird beim verlassen des Menüs durch die Taste Exit automa- tisch gelöscht . -
Seite 15: Osd- Einstellungen / Osd Sprache
5.3.1 OSD- Einstellungen / OSD Sprache Markieren Sie die Zeile OSD und bestätigen Sie die Eingabe mit der OK-Taste . In der ersten Zeile (OSD) können Sie mit den Tasten Vol+/ Vol- die Farbe des Hintergrundes des OSD-Menü´s einstellen . In der zweiten Zeile können Sie die Dauer einer OSD- Einblendung einstellen . -
Seite 16: Uhrzeit Einstellen
4:3PS:(Pan&Scan): Bei dieser Einstellung wird ein Bild das im 16:9 Format gesendet wird auf einem 4:3 Fernsehgerät entsprechend so verändert das die wichtigen Bildinhalte übertragen werden . Dadurch kann auch auf einem 4:3Fernsehgerät eine Sendung in 16:9 wiedergegeben werden ohne das oben und unten schwarze Balken erscheinen . -
Seite 17: Weitere „Systemeinstellungen
Wählen Sie in der ersten Einblendung mit den Tasten Vol+/ Vol- das gewünschte Ereignis aus . Sie können bis zu 8 Ereignisse programmieren . Wählen Sie in der Einstellung Timer Typ aus in welchem Intervall der Timer geschaltet werden soll: Einmalig: Der Timer wird nur einmal geschaltet . -
Seite 18: Surround
5.4.2 Surround In dieser Einstellung können Sie verschiedene Raumklänge einstellen . 5.4.3 aktive Antenne Wenn Sie eine aktive Antenne verwenden, die fernspeisbar ist, können Sie hier die 5 Volt Antennenspeisespannung ein- schalten . Lesen Sie hierzu gegebenenfalls auch die Anleitung der Antenne . -
Seite 19: Genres Aufrufen
Rufen Sie dazu über das Hauptmenü das Menü Programmverwaltung auf . Markieren sie mit den Tasten PR+/PR- die Einblendung Sortierung nach Genre und bestätigen Sie mit OK . Wählen Sie in dem folgenden Menü mit den Tasten PR+/PR- ein Programm aus, das Sie einem bestimmten Genre zuordnen möchten . -
Seite 20: Softwareaktualisierung
OK . Das Gerät starten anschließend wieder mit der Erstinstallation 5.4.11 Softwareaktualisierung Die Softwareaktualisierung des TSC1+ Receiver erfolgt aus- schließlich durch die Firma Telestar bzw . durch geschultes Fachpersonal . BDA TELE TSC 1+ 06_08 D.indd 20 04.06.2008 9:55:37 Uhr... -
Seite 21: Technische Daten
6 Technische Daten Empfangstuner & Kanal Frequenzband* 174~30 MHz / 470~86 MHz RF-Eingang* IEC, weiblich Bandbreite* Tuner 7 MHz / 8 MHz Eingangspegel Digitales Signal -0~-78 dBm (64 QAM PR=/3) Eingangsimpedanz 75 Ohm Demodulation COFDM Konstellation QPSK, 16-QAM, 64-QAM OFDM Übertragung K, 8K FFT Schutzintervalle 1/4, 1/8, 1/16, 1/3, OFDM Symbollänge... -
Seite 22: Fehlersuchhilfen
7 Fehlersuchhilfen Fehler Mögliche Ursache Abhilfe Kein Bild, kein Ton, Keine Netzspannung Netzkabel und Stecker prüfen Display/LED leuchtet nicht Kein Empfang bei Programmen, Antenne verstellt oder defekt Antenne überprüfen die vorher in Ordnung waren Programm wird auf einem ande- Suchlauf vornehmen ren Träger übertragen Programm wird nicht mehr keine... - Seite 23 BDA TELE TSC 1+ 06_08 D.indd 23 04.06.2008 9:55:38 Uhr...
-
Seite 24: Für Den Täglichen Gebrauch
Für den täglichen Gebrauch Ein- und Ausschalten > Schalten Sie den Receiver durch Drücken der Taste Ein/Standby auf der Fernbedienung ein . > Durch nochmaliges Drücken dieser Taste schalten Sie das Gerät wieder aus . > Das Gerät ist nun im Bereitschaftsbetrieb (standby) . Programmwahl Mit Hilfe der Programm auf/ab-Tasten >...
