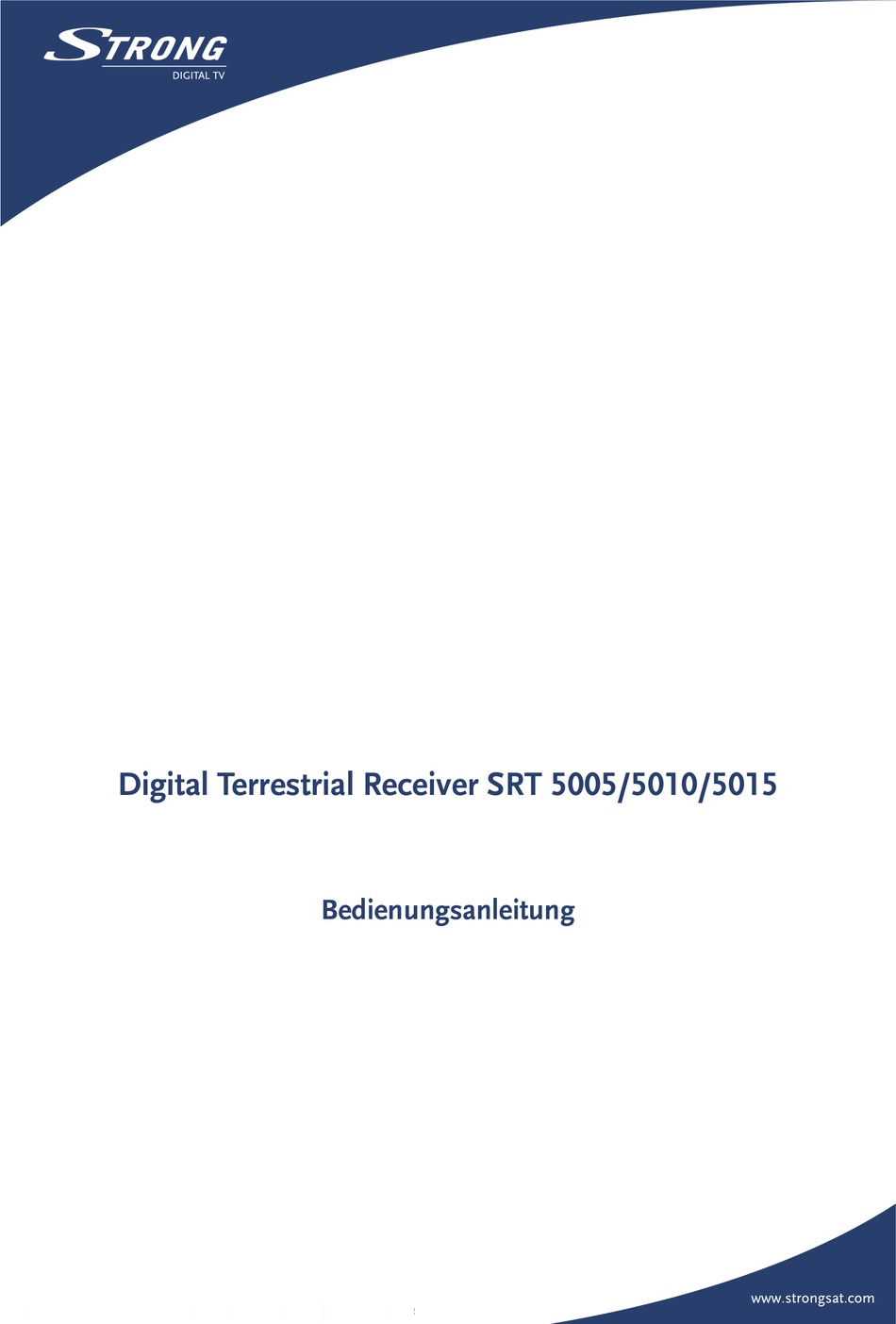

- Seite 1 ����������������������������������������������� �������������������...
- Seite 2 www.strong.tv...
-
Seite 3: Inhaltsverzeichnis
Verbindung zum Fernseher & Videorekorder Verbindung zum Digital-Audioverstärker Verbindung zum PC Ihr Receiver Vorderseite Rückseite Fernbedienung Erstinstallation Hauptmenü Kanalverwaltung Kanalsuche Installation Timer Spiele 10.0 Sonstige Bedienungen 10.1 Mosaik 10.2 EPG-Funktion 10.3 Teletext - Funktion 10.4 Information Fehlersuche Spezifikationen Glossar der Begriffe www.strong.tv... -
Seite 4: Sicherheitshinweise
Tipps Hinweise zu sonstigen wichtigen oder nützlichen Informationen. Fett gedruckte Worte beziehen sich auf eine Taste an der Fernbedienung oder weisen auf eine Taste am Receiver hin. Kursiv gedruckte Worte deuten auf ein Menüpunkt innerhalb des Bildschirm- menüs hin. www.strong.tv... -
Seite 5: Eigenschaften Und Zubehör
Timer programmierbar über EPG � Automatische und manuelle NTSC/PAL- und Konvertierungserkennung � separates Netzteil � Software-Update über Antenne � RS 232-Datenschnittstelle � Wird zur Zeit noch nicht überall unterstützt nur im Modell SRT 5010 und SRT 5015 nur im Modell SRT 5015 www.strong.tv... -
Seite 6: Sicherheitsmaßnahmen
Ihr Receiver und Zubehör wurden in einer geschützten Packung gegen elektrische Schläge und Feuchtigkeit gelagert und geliefert. Beim Auspacken stellen Sie sicher, daß alle Teile vorhanden sind und halten Sie die Packung von Kindern fern. Bei Transport oder Rückgabe zur Garantie packen Sie den Receiver und Zubehör in die Originalverpackung ein. www.strong.tv... -
Seite 7: Geräte Aufbau
6.2 Verbindung zu Fehrseher & Videorekorder Der Fernseher soll mit dem Receiver durch ein SCART-Kabel verbunden werden. Dieser terrestrische Receiver kann mit dem Videorekorder zusammen betrieben werden. Die Loop-through-Funktion des terrestrischen Receivers ist aktiv, auch wenn der Receiver ausgeschaltet ist.(Abbildung 2) ABBILDUNG 2 www.strong.tv... -
Seite 8: Verbindung Zum Digital-Audioverstärker
6.4 Verbindung zu PC Über den RS 232-Stecker des Receivers kann das Gerät mit dem PC durch ein serielles Kabel angeschlossen werden. Somit ist das Updaten der Software vereinfacht. (ABBILDUNG 4) ABBILDUNG 4 7.0 Ihr Receiver 7.1 Vorderseite ABBILDUNG 5. Vorderseite www.strong.tv... -
Seite 9: Rückseite
Leuchtet die LED grün, ist der Receiver eingeschaltet und betriebsbereit. 2. Kanalanzeige Im STAND-BY-Modus wird die aktuelle Uhrzeit angezeigt Ist das Gerät eingeschaltet, wird die aktuelle Kanal/Programmnummer angezeigt. nur in Modellen SRT 5010 und SRT 5015 erhältlich 7.2 Rückseite ABBILDUNG 6. Rückseite 1. ANT IN Es dient zum Anschließen einer geeigneten Antenne (Zimmer-,Außen-, Dachantenne). -
Seite 10: Fernbedienung
Achtung: Führen Sie keine Arbeiten am Receiver durch, solange dieser mit dem Stromnetz verbunden ist. Im Zweifelsfalle wenden Sie sich bitte an einen entsprechenden Fachhändler. nur in Modellen SRT 5010 und SRT 5015 erhältlich nur im Model SRT 5015 verfügbar 7.3 Fernbedienung Alle Funktionen des Receivers können mit der... -
Seite 11: Erstinstallation
Stellen Sie sicher, daß Ihr Receiver richtig mit dem Fernseher und einer terrestrischen Antenne verbunden ist und die Signalqualität ausreichend gut ist. Stellen Sie sicher, daß der Netzstecker des Receivers in die Wandsteckdose eingesteckt ist. Die folgende MASKE erscheint bei der Erstinstallation. www.strong.tv... - Seite 12 Durch drücken der auf und ab Pfeiltasten wählen Sie die gewünschte Sprache an und bestätigen mit OK. Sie erhalten dann folgende Bildschrimanzeige. MASKE 2 Bitte Ihr Land, Antennenspannungsmodus und Kanalnummerierung auswählen. Durch die auf und ab, links und rechts Pfeiltasten wählen Sie die entsprechenden Menüpunkte an. Durch drücken der www.strong.tv...
- Seite 13 Sie zum Scannen den Cursor und klicken Sie zur Bestätigung OK an. Die Automatic Search MASKE wird wie folgt erscheinen. MASKE 4 Nach Beendigung der Programmsuche werden die Daten automatisch gespeichert und Sie gelangen automatisch zurück zum TV Modus. www.strong.tv...
-
Seite 14: Hauptmenü
Untermenüs: "Kanalliste", "Kanalsuche" , "Installation" , "Timer", "Spiel". MASKE 5 9.1 Kanalverwaltung Durch drücken der AUF/AB Pfeiltasten gelangen Sie zum jeweiligen Menüpunkt. Klicken Sie anschließend Kanalliste an und dann OK um ins Kanalliste Menü zu gelangen. MASKE 6 www.strong.tv... -
Seite 15: Tv-Kanäle Editieren
Wenn das Feld "Lösch" ausgewählt ist, klicken Sie OK, um den Kanal wie ausgewählt zu markieren und anschließend von der Liste zu löschen. Klicken Sie zur Bestätigung der Änderung EXIT. 9.1.2 Radiokanäle editieren Zum Erstellen einer Radiofavoritenliste, gehen Sie genauso vor wie unter 9.1.1 "TV-Kanäle editieren" beschrieben. www.strong.tv... -
Seite 16: Sortierung
Das Menü wird wie folgt angezeigt: MASKE 8 Sie können die Reihenfolge der Kanalliste nach Kanalname, LCN (Logical Channel Number) oder Kanalnummer sortieren. 9.2 Kanalsuche Es gibt zwei Punkte im Kanalsuch-Menü: 1. Automatische Suche 2. Manuelle Suche MASKE 9 www.strong.tv... -
Seite 17: Automatische Suche
Es erfolgt ein Warnhinweis, dass die alte Kanalliste gelöscht wird. Durch erneutes drücken der OK Taste auf Ihrer Fernbedienung wird der Kanalsuchlauf gestartet, und die alte Kanalliste überschrieben. MASKE 11 Die Programme werden dann automatisch gesucht. Wenn Sie diesen Vorgang beenden möchten, drücken Sie EXIT. www.strong.tv... - Seite 18 PART 2 Deutsch � MASKE 12 Nach Beendigung der Suche, die einige Minuten dauern kann, wird die Kanaliste automatisch gespeichert und Ihr Receiver kehrt in den TV-Modus zurück. MASKE 13 www.strong.tv...
-
Seite 19: Manuelle Suche
Kanal zu suchen. Sollte kein Kanal gefunden worden sein, erscheint eine Warnmeldung. Durch drücken einer beliebigen Taste kommen Sie zurück zum Ausgangsmenü. Tipps: Unterschiedliche Länder haben einen unterschiedlichen VHF/UHF-Frequenzenplan. Es ist wichtig, das jeweilige Land korrekt auszuwählen (siehe auch Punkt 8 dieser Bedienungsanleitung). www.strong.tv... -
Seite 20: Installation
Sie können die OSD- und Audiosprache ändern. Drücken Sie AUF/AB, um die OSD- und Audiosprache auszuwählen. Drücken Sie OK/RIGHT und gehen Sie auf das Feld OSD Sprache. Drücken Sie dann AUF/AB und wählen Sie eine Sprache aus. Betätigen Sie zur Bestätigung OK. www.strong.tv... -
Seite 21: Tv-Einstellungen
PART 2 Deutsch � MASKE 17 9.3.1.2 TV-Einstellungen Sie können TV-Standard, TV-Format, Videoausgang und Modulator (optional) einstellen. MASKE 18 www.strong.tv... - Seite 22 Standard Ihr Fernseher hat, wählen Sie bitte AUTO aus. TV/Bild-Format � Die MASKE von TV/Bild-Format wird wie folgt erscheinen: MASKE 20 Klicken Sie OK/RIGHT an, um ihr Bildformat 4:3 oder 16:9 auszuwählen, bestätigen Sie mit OK . www.strong.tv...
- Seite 23 Drücken Sie OK oder die RECHTE Taste um die Auswahl zu treffen: CVBS/RGB oder S-Video, dann drücken Sie OK zur Betätigung. ACHTUNG! Wenn Sie RGB gewählt haben ist der S-VHS Ausgang komplett ausgeschaltet. Hinweis: S-Video Ausgang nur im Model SRT 5015. Modulatoreinstellungen � Die MASKE Modulatoreinstellungen wird wie folgt erscheinen: MASKE 22 Drücken Sie AUF/AB, um RF Audio Mode oder RF Channel auszuwählen.
-
Seite 24: Kanalnummerierung
üblichen Frequenzplan für europäische Länder einspielen. (u.U. ist die Kanalliste dann nicht vollständig; Sollten Sie hierzu Fragen haben, wenden Sie sich bitte an Ihren Fachhändler) 9.3.1.4 Kanalnummerierung Hier können Sie die Kanalliste nach unterschiedlichem Nummernformaten, Erscheinungsreihenfolge oder Operator definiert einstellen. MASKE 24 www.strong.tv... -
Seite 25: Antennenspannung
Sie können die Uhrzeit auch selbst einstellen. Wenn GMT inaktiv ist, erscheint die Einstellungsmaske. Um die Werte einzustellen, drücken Sie die OK-Taste und das Kalenderfenster taucht auf. Sie können die Daten vom Kalender auswählen. Um die Werte einzustellen, bewegen Sie den Cursor und benutzen Sie die Numerischen Tasten auf der Fernbedienung www.strong.tv... -
Seite 26: Werkseinstellung
Benutzerdaten verloren und das Gerät wird wieder auf den ursprünglichen Auslieferungszustand zurück gesetzt. Wählen Sie Werkseinstellung aus und bestätigen Sie mit OK. Wählen Sie Ja aus und bestätigen Sie mit OK, der Receiver wird die Werkseinstellungen wiederherstellen. MASKE 27 www.strong.tv... -
Seite 27: Persönliche Einstellungen
Drücken Sie AUF/AB, um den Menüpunkt auszuwählen, zur Einstellung des Wertes drücken Sie LINKS/RECHTS und bestätigen Sie mit OK. 9.3.3 Kindersicherung In diesem Menü können Sie bestimmte Sperrungen an Ihrem Receiver vornehmen. Kanalsperrung (EIN oder AUS), Menüsperrung, Kindersicherung und PIN-Änderung einstellen (gezeigt wie MASKE 29) Der Master-PIN ist 0000. MASKE 29 www.strong.tv... -
Seite 28: Kanalsperrung
Um ihr Gerät gegen versehentliche oder mutwillige Änderungen des Menüs zu schützen, können Sie dieses durch Drücken der OK Taste sperren. Bestätigen Sie mit OK. Wenn die Menüsperrung aktiv ist, benötigen manche Bedienungen eine Paßwort-Eingabe, wie z.B. Suchprogramm und Werkseinstellung. MASKE 31 www.strong.tv... -
Seite 29: Pin Eingeben
Drücken Sie OK, um den Kanal zu sperren. 9.3.3.4 PIN eingeben Bitte ändern Sie den werkseitig eingestellte Pincode. Durch Eingabe eines vierstelligen PIN und erneute Bestätigung wird dieser PIN aktiviert. Verwenden Sie einen PIN den Sie sich leicht merken können, der aber kindersicher ist. MASKE 33 www.strong.tv... -
Seite 30: System Information
Die Information über die Software-Version wird angezeigt. Drücken Sie OK/EXIT, um zurückzukommen. MASKE 34 9.3.5 Systemupdate Im diesem Menü können Sie zwischen "STB to STB" und "OAD" umschalten. 9.3.5.1 Update durch STB auf STB Die MASKE des Systemupdates erscheint. MASKE 35 www.strong.tv... -
Seite 31: Over-Air-Download (Oad; Nur Wenn Verfügbar)
2. Der Computer wird folgende Schritte durchführen: Start->Programs->Accessories->Communications->Hyper terminal Dann wählen Sie "COM1" oder "COM2" nach dem Port, den Sie im Computer verwenden. Der Port muß folgenden Spezfikationen folgen: Bits pro Sek.: 115200 Daten-Bits: Parität: Keine Stoppschritte: Durchflussregelung: Keine www.strong.tv... -
Seite 32: Timer
Drücken Sie die AUF/AB Pfeiltasten, um den Timer auszuwählen. Drücken Sie die LINKS/RECHTS Pfeiltasten, um den aktuellen Timer zu aktivieren/deaktivieren. Drücken Sie OK, um ausgewählte Timer-Einstellungen durchzuführen. Aktion: Sie können zwischen den folgenden Funktionen wählen: "Power On": Der Receiver schaltet sich zum gewünschten Datum und um die gewünschten Uhrzeit ein. www.strong.tv... -
Seite 33: Spiele
Der Receiver hat drei Spiele (Mine, Tetris and Gomoku) und einen Kalender. In diesem Menü kann der Benutzer das gewünschte Spiel auswählen und mit OK das Spiel starten. Oder Sie können auf die Spiel-Taste drücken und Sie gelangen direkt in das Spielmenü. www.strong.tv... - Seite 34 PART 2 Deutsch � MASKE 38 9.5.1 Mine MASKE 39 Tastenbelegung: AUF/AB/LINKS/RECHTS Pfeiltasten: den Cursor bewegen. MENU-Taste: Tastenbestätigung www.strong.tv...
- Seite 35 PART 2 Deutsch � 9.5.2 Tetris MASKE 40 Tastenbelegung: LINKS/RECHTS: den Cursor in die linke oder rechte Richtung bewegen AUF: den Cursor nach unten bewegen AB: Block rotieren. 9.5.3 Gomoku MASKE 41 www.strong.tv...
- Seite 36 PART 2 Deutsch � Tastebelegung AUF/AB/LINKS/RECHTS: den Cursor bewegen. OK: den Gobang plazieren. 9.5.4 Kalender AUF/AB: +/- Monate. LINKS/RECHTS: +/- Jahresbereich von 1900 bis 2100. MASKE 42 www.strong.tv...
-
Seite 37: Sonstige Bedienungen
Drücken Sie die EXIT-Taste, um zum normalen TV-Modus ohne Programmwechsel zurück zu kommen. 10.2 EPG-Funktion (Elektronische Programmführung) EPG zeigt Informationen zu dem aktuellen TV Programm, sortiert nach Zeitabschnitten. Im TV - Modus betätigen Sie die EPG-Taste, das EPG-Menü erscheint: MASKE 44 www.strong.tv... - Seite 38 Betätigen Sie die P+/P- Tasten in die nächste/vorherige Tagesvorschau zu gelangen. Betätigen Sie die LEFT/EXIT-Tasten, um zum EPG-Menü zurückzukehren. Betätigen Sie die OK/RIGHT-Tasten, um die Details von diesem Menüpunkt anzuzeigen.3 MASKE 46 Details in der EPG-Funktion: Betätigen Sie die P+/P-Tasten die nächste/vorherige Seite zu öffnen. www.strong.tv...
-
Seite 39: Teletext - Funktion
Um die Einstellungen zu speichern, drücken Sie die OK-Taste, um die Konfiguration zu beenden, drücken Sie die EXIT-Taste. MASKE 47 10.3 Teletext-Function Im TV-Menü drücken Sie die TEXT-Taste. MASKE 48 Drücken Sie die AUF/AB Pfeiltasten, um die angezeigte Seitennummer hinzufügen/löschen. www.strong.tv... -
Seite 40: Information
Falls das aktuelle Programm Teletext nicht unterstützt, wird folgende MASKE auftauchen: MASKE 49 10.4 Information Die folgende MASKE wird angezeigt, wenn Sie zweimal auf die INFO-Taste im TV-Modus drücken. Die MASKE wird Ihnen die aktuelle Kanalinformation anzeigen. MASKE 50 www.strong.tv... -
Seite 41: Fehlersuche
Ihre Antenne und die Installation durch einen Fachhändler überprüfen. Merkmale Lösungen Kein Bild, nur Ton. Falsche Wahl Video-Ausgang. Wenn Sie nur den S-VHS Ausgang verwenden, stellen Sie sicher, dass unter Systemeinstellung S-Video ausgewählt ist. Wenn RGB ausgewählt ist, ist der S-Video Ausgang nicht funktionsfähig. www.strong.tv... - Seite 42 Schalten Sie den Receiver aus und schalten Sie ihn nach ein paar Sekunden wieder ein. Es wurde kein Programm auf Ihrem Überprüfen Sie die Verbindung zwischen dem Receiver Videorekorder aufgenommen. und dem Videorekorder. Stellen Sie sicher, daß der Videorekorder korrekt eingestellt ist. www.strong.tv...
-
Seite 43: Elektronischer Programmführer (Epg)
Stromnetz getrennt wurde. noch besteht, kontaktieren Sie bitte Ihren Fachhändler. Blöcke erscheinen im Bild des Das Signal ist zu schwach z.B. auf Grund schlechten Bildschirms. Wetterbedingungen. Versuchen Sie, die Antennenposition einzustellen oder warten Sie, bis das Signal wieder erscheint. www.strong.tv... -
Seite 44: Spezifikationen
720 x 576 (PAL), 720 x 480 (NTSC) Teletext DVB-TXT ETSI/EN 300 472 Audio-Decoding MPEG/MusiCam Layer 1 & 2 Frequenzbereich 20 Hz ~ 20 kHz, < +/-2 dB 60 Hz ~ 18 kHz < +/-0.5 dB Abtastrate 32, 44.1, 48 kHz www.strong.tv... - Seite 45 Maße (W x H x D) 1.2 kg Gewicht 8. Raumbedingungen 0 ~ 40°C Betriebstemperatur -30°C ~ 80°C Lagerungstemperatur 10 ~ 85% RH, Nicht-kondensierend Luftfeuchtigkeitsbereich 5 ~ 90% RH, Nicht-kondensierend Lagerungsluftfeuchtigkeitsbereich im Modell SRT 5010 und SRT 5015 erhältlich im Modell SRT 5015 erhältlich www.strong.tv...
-
Seite 46: Glossar Der Begriffe
Typen des PIDs: V-PID (video PID), A-PID (Audio-PID), P-PID (Programm-PID) und Daten-PID (EPG-Information). PIN CODE Personal Identification Number. Ein vierstelliges Paßwort, das für die Sperrung/Entsperrung verwendet wird, z.B. mit Funktionen für die Kindersicherung. RS 232 Serieller Datenanschluss. www.strong.tv... - Seite 47 www.strong.tv...
- Seite 49 Deutsch � Elektronischer Programmführer Environmental Issues (EPG) Strong is committed to reducing the impact of its products on the environment. Merkmale Lösungen To maximise the benefits of our design enhancements, your co-operation is required. EPG ist leer. vlokale Uhrzeit ist falsch. Bitte die korrekte lokale Packaging Uhrzeit einstellen.
