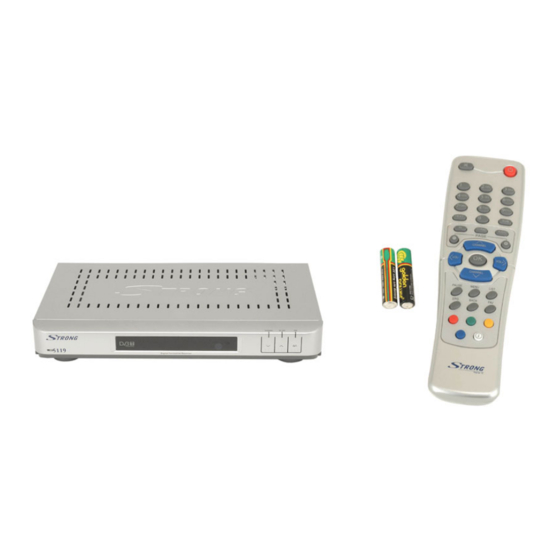

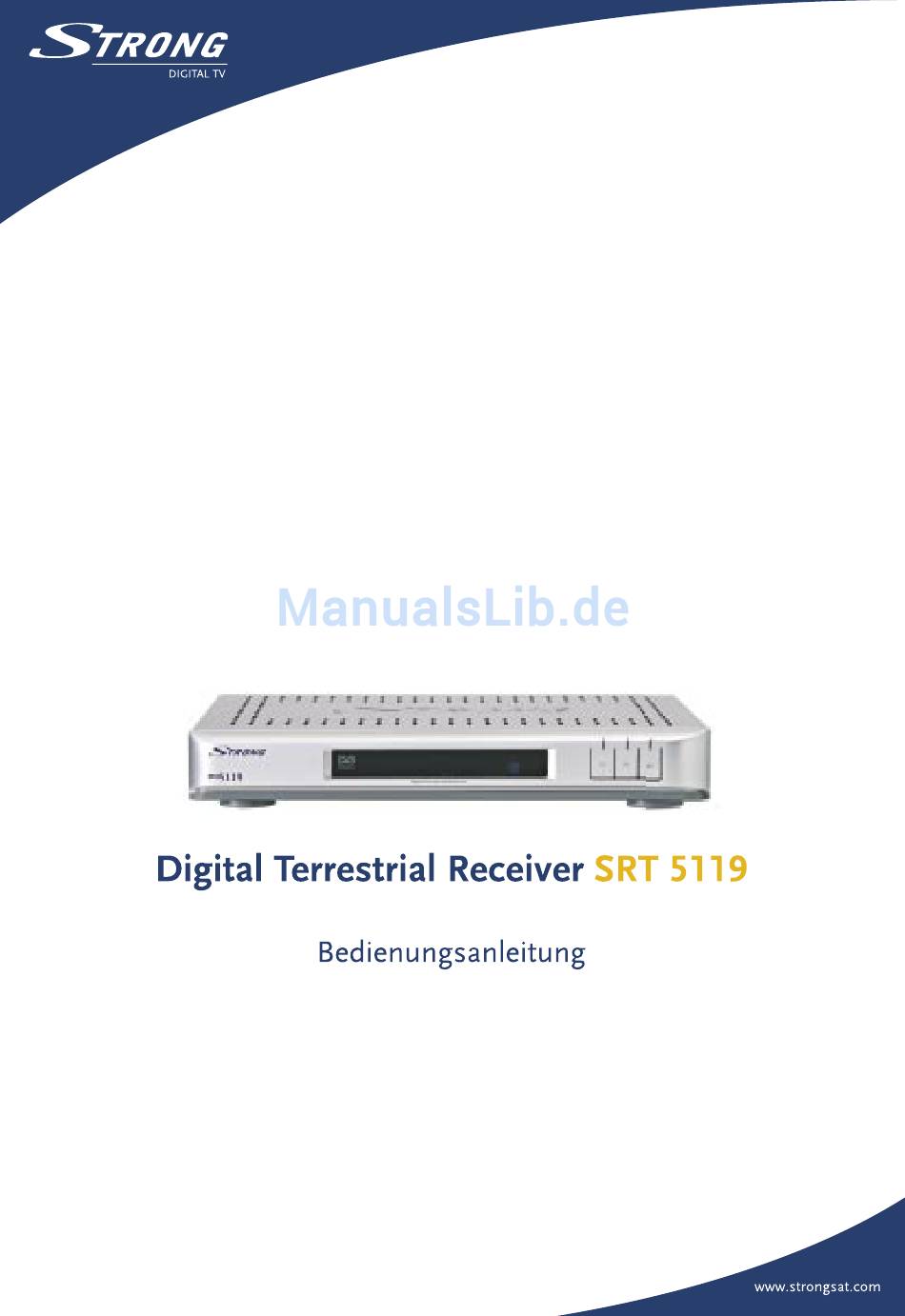

Strong SRT 5119 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Strong SRT 5119

Inhaltszusammenfassung für Strong SRT 5119

  • Seite 4: Inhaltsverzeichnis

    PART 2 • Deutsch Inhaltsverzeichnis Wichtige Hinweise zur Bedienung WICHTIGE SICHERHEITSMAßNAHMEN Eigenschaften & Zubehör Sicherheitsmaßnahmen Lagerung Geräte Aufbau Ihr DVB-T Receiver Frontblende Geräte Rückseite Anschlüsse Anschluss an TV & VCR 3.1.1 Basis Anschluss mittels Scart Kabel 3.1.2 Anschluss mit Audio / Video RCA Kabel (Cinch) 3.1.3 Anschluss eines digitalen Verstärkers mittels dem S/PDIF Ausgang...

  • Seite 5: Wichtige Hinweise Zur Bedienung

    Anleitung sorgfältig durchlesen um eine sichere Installation und Bedienung Ihres Receivers zu gewährleisten. Die Firma Strong hat sich bemüht, Ihnen ein DVB-T Receiver mit der neuesten Software und Hardware anzubieten. Deshalb behalten wir uns das Recht vor, Software Änderungen unangekündigt und ohne weitere Mitteilung vorzunehmen.

  • Seite 6: Eigenschaften & Zubehör

    Fett Buchstaben: Geben auf eine Taste auf der Fernbedienung oder dem Receiver an. Kursiv Buchstaben: Geben einen Menüpunkt innerhalb des Bildschirm Menüs an. 1.2 Eigenschaften & Zubehör SRT 5119 Digitaler Terrestrischer Receiver: Einfache grafische Bedienoberfläche. Mehrsprachige Menüführung: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Schwedisch, Dänisch, Ungarisch, Tschechisch.

  • Seite 7: Sicherheitsmaßnahmen

    PART 2 • Deutsch Vier Favoritenlisten, jeweils für TV und Radio. 3 Betriebsarten (Digital TV, Digital Radio, Favorit). Digitaler Tuner mit Durchschleiffunktion. MPEG-2 Main Profile at Main Level. Teletext (VBI). Antennenverstärker (5 V Spannung). Software Update über PC möglich. S/PDIF digitaler Ton über Koaxial Ausgang. Zubehör Bedienungsanleitung Fernbedienung...

  • Seite 8: Lagerung

    PART 2 • Deutsch Stellen Sie sicher, dass ihre Netzspannung mit der auf dem Identifikations- Aufkleber auf der Rückseite Ihres Receivers übereinstimmt. Es ist dringend notwendig, dass Sie nur Anschluss- sowie Verlängerungskabel verwenden, die für den elektrischen Stromverbrauch der angeschlossenen Geräte laut VDE vorgeschrieben sind.

  • Seite 9: Ihr Dvb-T Receiver

    PART 2 • Deutsch 2.0 Ihr DVB-T Receiver 2.1 Frontblende (siehe Umschlag Figure 1) 1. Ein/Aus Schalter Schaltet den Receiver Ein/Aus. 2. STANDBY / ON / SIGNAL (3 LEDs) Die rote LED zeigt an, dass sich Ihr Gerät im “Stand-by” Modus befindet. Die grüne LED zeigt an, dass Ihr Gerät eingeschaltet ist.

  • Seite 10: Anschlüsse

    Anmerkung: Es wird dringend empfohlen NUR Original-Software, die auf unserer Webseite angeboten wird, zu verwenden. Das Aufspielen anderer Software-Versionen, die nicht für Ihren Receiver umgesetzt worden sind, könnten Ihrem Receiver schwere Schäden zufügen, die von der STRONG-Garantie nicht übernommen werden. 7. S/PDIF Benutzen Sie den Koaxialen digitalen Tonausgang um Ihren Receiver mit einem digitalen Audio Verstärker zu verbinden.

  • Seite 11: Anschluss Mit Audio / Video Rca Kabel (Cinch)

    Anleitungen für die Software Übertragung entnehmen Sie bitte unserer Website www.strongsat.com (support > downloads). 4.0 Die Inbetriebnahme Stellen Sie sicher, dass Ihr DVB-T Receiver und Ihre Antenne korrekt angeschlossen sind, und dass das Antennensignal von guter Qualität ist. (Wenn Sie sich hierzu unsicher sind, fragen Sie Ihren Strong Fachhändler).

  • Seite 12: Die Erste Inbetriebnahme

    PART 2 • Deutsch 4.1 Die erste Inbetriebnahme Schließen Sie Ihren DVB-T Receiver an wie unter Punkt 3 beschrieben. Wählen Sie zunächst im Hauptmenü den Menüpunkt "Installationsmenü (PIN '0000') / Systemeinrichtung / Spracheinstellung / Menüsprache". Bestätigen Sie Ihre Sprachauswahl mit OK. Drücken Sie die BACK Taste bis das Installationsmenü wieder erscheint.

  • Seite 13: Sender Organisieren

    PART 2 • Deutsch Hinweis: Lesen Sie die Hilfe-Anweisungen, die am unterem Rand des Bildschirms dargestellt werden. 5.1.1 Sender organisieren Die Programmverwaltung ermöglicht es Ihnen, Sender zu sortieren, Ihre eigenen Favoriten-Programme aufzulisten, Programmnamen anzupassen und Programme von der Liste zu entfernen. Sortieren von Programmen der Programmliste: Um Ihre Programme zu sortieren befolgen Sie bitte folgende Schritte: 1.
  • Seite 14 PART 2 • Deutsch Einstellung von Favoriten (bevorzugte) Programmen aus der Programmliste: Sie können eine Liste von Favoriten Programmen der aktuellen TV/Radio Programmliste zusammenstellen <Screen 18>. Um Ihre Favoriten Programme zusammenzustellen, beachten Sie bitte folgende Schritte: 1. Drücken Sie die Menu Taste. 2.
  • Seite 15 PART 2 • Deutsch 6. Benutzen Sie die AUF/AB Tasten um einen Buchstaben auszuwählen und drücken Sie die Taste OK, um so den aktuellen Programmnamen zu überschreiben. Wenn der Vorgang beendet ist, platzieren Sie Ihren Cursor in der Zeile des neuen Namens und drücken Sie zur Bestätigung wieder die Taste OK.

  • Seite 16: Favoritenliste Organisieren

    PART 2 • Deutsch Entfernen von Programmen aus der Programmliste: Sie entfernen Programme aus der Programmliste wenn Sie folgenden Schritte befolgen: 1. Drücken Sie die Taste Menu. 2. Benutzen Sie die AUF/AB Tasten, um den Menüpunkt „Sender organisieren“ auszuwählen und drücken Sie die Taste OK. 3.
  • Seite 17 PART 2 • Deutsch 1. Drücken Sie die Taste Menu. (siehe Umschlag Screen 1). 2. Benutzen Sie die AUF/AB Tasten um den Menüpunkt”Timer” zu wählen und drücken Sie OK. (siehe Umschlag Screen 10). Timer Nummer: Sie können bis zu 8 verschiedene Timer einstellen. Timer Status: Stellen Sie „Aktivieren“...

  • Seite 18: Das Installations-Menü

    PART 2 • Deutsch 5.1.4 Das Installations-Menü (siehe Umschlag Screen 1) Alle Einstellungen, die sich auf TV und Sendersuchlauf beziehen, werden in diesem Menü vorgenommen. Das Installationsmenü enthält einige Untermenüs u.a. die Menüs”System Einstellung”, “Länderauswahl”, “Sendereinstellung” und “Kindersicherung”. Um auf die verschiedenen Untermenüs zuzugreifen, führen Sie folgende Schritte durch.
  • Seite 19 PART 2 • Deutsch TV Modus: Drücken Sie OK oder die rechte (VOL+) Taste und setzen Sie den TV-Modus auf “Multi”, “PAL” oder “NTSC”. Video Modus: Drücken Sie OK oder die rechte (VOL+) Taste und setzen Sie den VCR Modus auf “CVBS” (Composite Video) oder “RGB”...
  • Seite 20 PART 2 • Deutsch OSD Ausblendung: drücken Sie OK oder die rechte (VOL+) Taste zur Einstellung der Dauer der Einblendung des OSD beim Einschalten und bei Programmwechsel. LCN Mode: (Logical Channel Numbering) – Mit dieser Funktion erfolgt eine automatische Sendernummerierung der Kanäle.
  • Seite 21 PART 2 • Deutsch Programm beim Einschalten: Diese Funktion erlaubt es Ihnen, ein bestimmtes Programm beim Einschalten des Gerätes anzuzeigen. Für diese Einstellung befolgen Sie bitte folgende Schritte: (siehe Umschlag Screen 16). 1. Wählen Sie „Programm beim Einschalten“ und drücken Sie OK oder die rechte (VOL+) Taste.

  • Seite 22: Länderauswahl

    PART 2 • Deutsch 5.1.4.2 Länderauswahl (siehe Umschlag Screen 19) Um Ihren Receiver mit allen über DVB-T frei verfügbaren TV und Radioprogrammen zu installieren, gehen Sie zum Menüpunkt "Länderauswahl". 1. Drücken Sie die Taste Menü. 2. Benutzen Sie die AUF/AB Tasten, um den Menüpunkt "Installation" auszuwählen und drücken Sie dann die OK Taste.
  • Seite 23 PART 2 • Deutsch Um das Menü zu sperren/entsperren, bitte beachten Sie folgende Schritte: 1. Drücken Sie die Menu Taste an Ihrer Fernbedienung. 2. Mit den AUF/AB Tasten auf Ihrer Fernbedienung, wählen Sie den Menüpunkt „Installation“ und drücken Sie OK. 3.

  • Seite 24: Spiele

    PART 2 • Deutsch 5.1.5 Spiele Wenn Sie spielen möchten, beachten Sie bitte folgende Schritte: 1. Drücken Sie die Menu Taste auf Ihrer Fernbedienung. 2. Mit den AUF/AB Tasten auf Ihrer Fernbedienung wählen Sie den Menüpunkt “Spiele” und drücken Sie OK. 3.
  • Seite 25 PART 2 • Deutsch 4. AUDIO Anzeige der Liste vorhandener Mehrkanal Tonübertragungen und eine Liste der verfügbaren Audio Sprachen auf dem aktuellen Programm. Setzt das aktuelle Programm (Audio) auf Stereo ((•)), links-mono ((• oder rechts-mono •)). Das Drücken der Audio Taste ändert das Audio Icon in dem Band am oberen Bildschirmrand.
  • Seite 26 PART 2 • Deutsch 16. EPG Aktiviert den Elektronischen Programmführer (nur außerhalb des Menüs) EPG zeigt Informationen zu dem aktuellen TP Programm, sortiert nach Zeitabschnitten. Sie können den EPG in verschiedenen Formen konsultieren: Im wöchentlichen Modus, täglichen Modus und erweiterten Modus. Durch den EPG werden Timer gesteuerte Aufnahmen program- miert, (d.h.
  • Seite 27 PART 2 • Deutsch 22. Blaue Taste (Timer): Setzen Sie den Cursor auf ein Programm in dem gewün- schten Zeitabschnitt, und drücken Sie die Blaue Taste (Timer). Der Timer wird nun auf die gewünschte Zeit eingestellt. Siehe auch “Timer Menü” (Abschnitt 5.1.3) für Einzelheiten zu dem Timer.

  • Seite 28: Problemlösung

    PART 2 • Deutsch A.1 Problem Lösung Digitale Receiver können sich gelegentlich “aufhängen” (ähnlich einem PC). In diesem Fall empfehlen wir Ihnen, den Receiver vom Netzstrom zu trennen, um den Receiver neu einzustellen. Warten Sie ca. 30 Sekunden, und schließen Sie das Gerät erneut an den Netzstrom.
  • Seite 29 PART 2 • Deutsch Symptome Ursachen Lösung Kein Bild Antennensignal nicht Lassen Sie die Signalstärke durch stark genug einem Fachmann mit einem Antennenmessgerät überprüfen Im PIG erscheint “Kein Dies ist normal; starke Bei Wetterbesserung wird auch die oder zu schwaches Niederschläge können Bildqualität besser Signal”...

  • Seite 30: Glossar

    PART 2 • Deutsch A.2 Glossar DVB-T Digital Video Broadcasting Terrestrial – Digital TV über Antenne. Electronic Program Guide (Elektronischer Programmführer). Free-To-Air Programme Frei sichtbare Programme. MPEG Moving Picture Experts Group gegründet von ISO. MPEG ist die Standard Methode, für die digitale Übertragung von Video und Audio.
  • Seite 31 PART 2 • Deutsch...

  • Seite 32: Technical Specification

    • Technical Specification Technical Specification Demodulator Demodulation: COFDM/ 16QAM/ 64QAM OFDM Spectrum: 2 K - 8 K Video Decoder Profile level: MPEG-2 Main Profile @ Main Level Input Rate: MPEG 2 Video decoding (ISO/ EC-13818-2) up to 15 Mbits/s Video Resolution: 720 x 576 pixels for PAL Aspect Ratio: 4:3, 16:9, Letterbox Audio Decoder MPEG / MusiCam layer I &...
