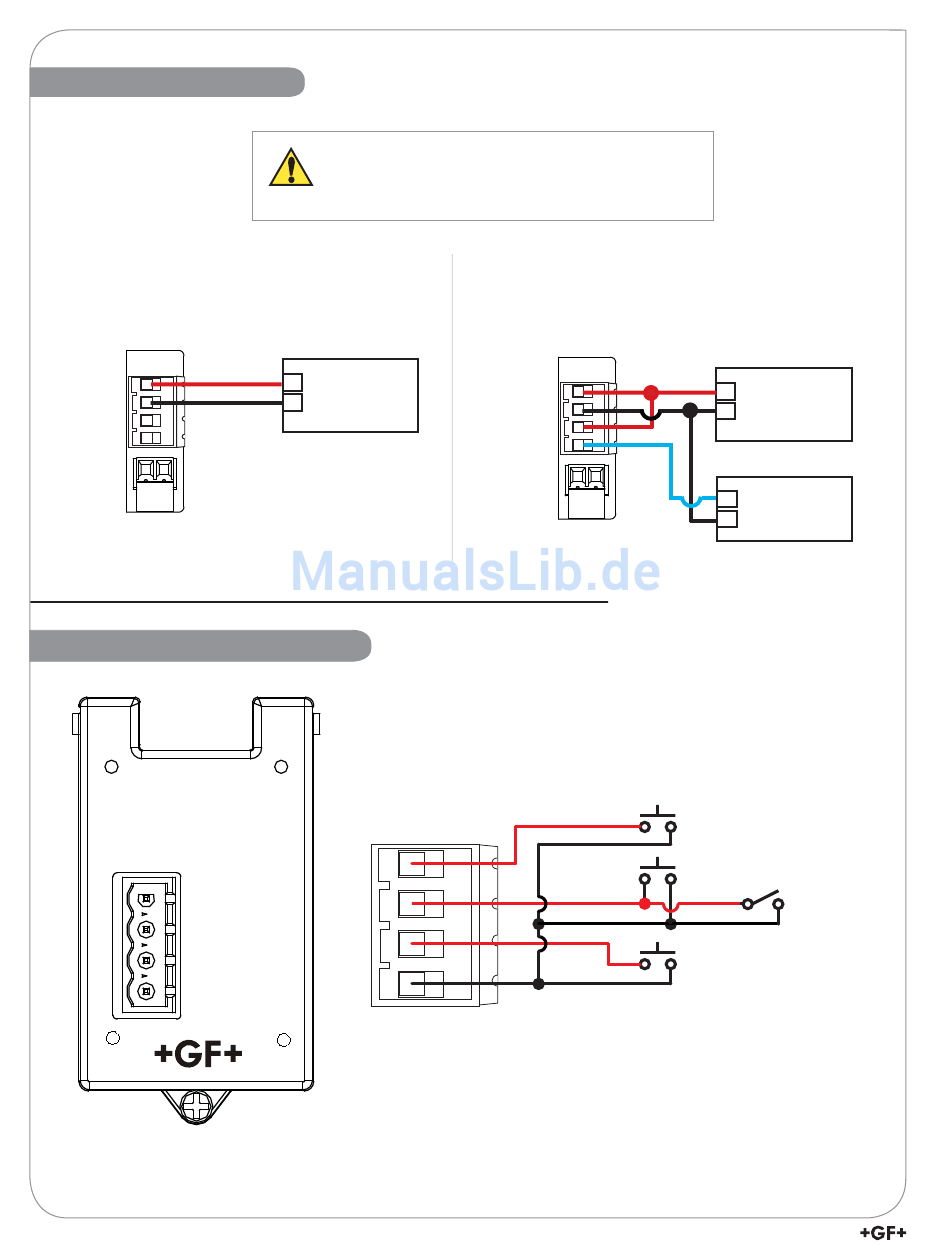

Stromverdrahtung
Eigenständige Anwendung
9900
Anschlüsse
Rot
STROM +
Schwarz
STROM –
Schleife +
Schleife –
Chargenmodulverdrahtung
3-9900.397
Batch Module
Stop/Inhibit
8
9900-1BC Batch Controller Produktanleitung
Den 9900 NICHT an Wechselstrom anschließen.
Der 9900 DARF NUR mit 10,8-35,2 VDC betrieben werden.
Stromversorgung
+
12 bis 32 VDC
–
± 10 %
Zur Fernsteuerung des 9900-1BC einen externen Schalter oder
einen Tastenblock (nicht im Lieferumfang enthalten) anschließen.
Hierzu das Chargenmodul wie abgebildet verdrahten.
Start
Resume
Common
*Einen externen Eingang als Übersteuerung verdrahten,
um das Starten der Charge zu verhindern.
VORSICHT!
Anschluss an ein 4 bis 20 mA-Gerät
9900
Anschlüsse
STROM +
STROM –
Schleife +
Schleife –
Blau
Gemeinsam
Rot
Stromversorgung
+
12 bis 32 VDC
–
± 10 %
+
4 bis 20 mA-
Gerät
–
Schwarz
Starten
Stoppen
Sperren*
Fortsetzen
