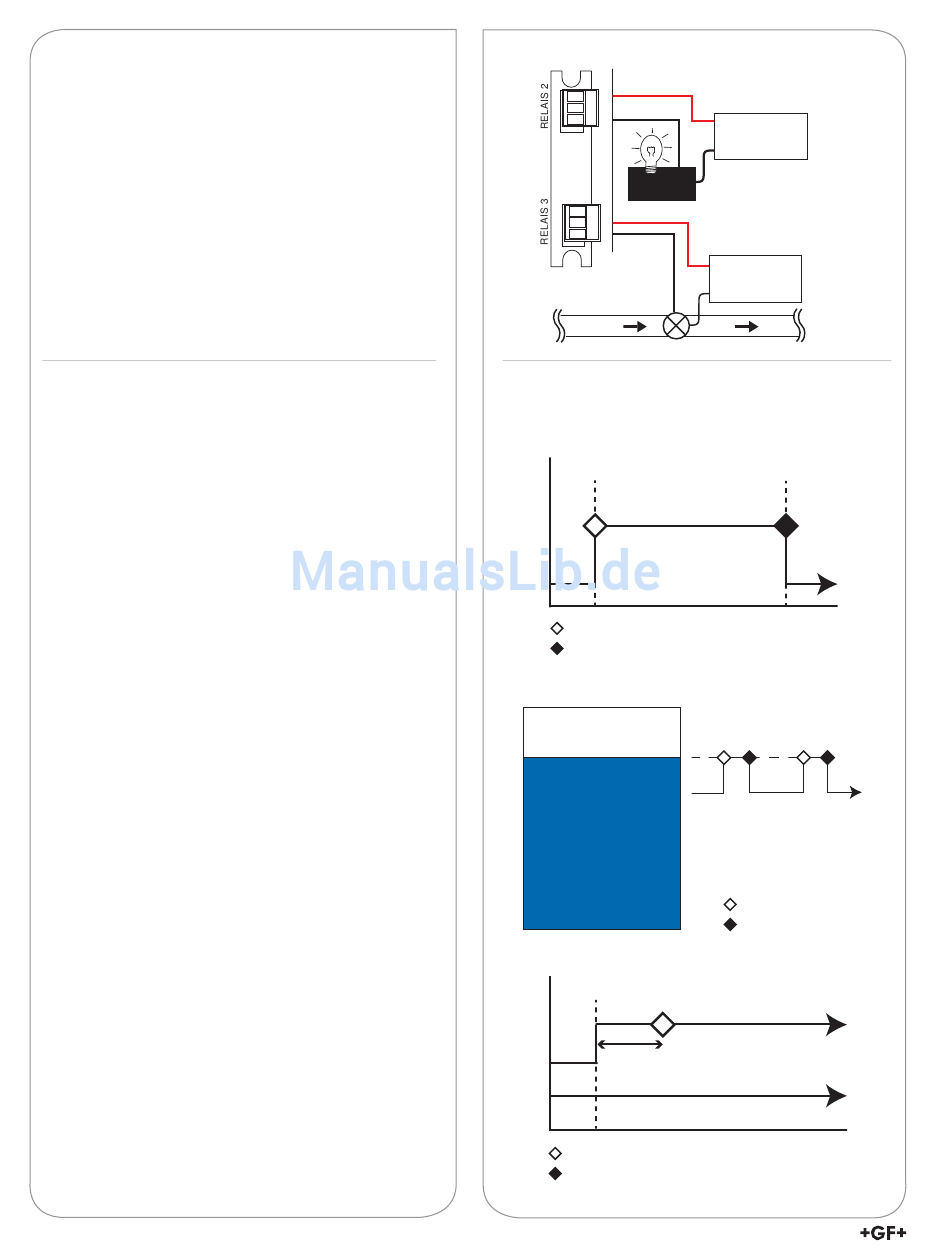

Relaismodulverdrahtung
Der Alarm ist während des Normalbetriebs
EINGESCHALTET, wenn das Relais gemäß
den Relaiseinstellungen des 9900 erregt wird.
Das Ventil ist während des Normalbetriebs
EINGESCHALTET, wenn das Relais gemäß
den Relaiseinstellungen des 9900 erregt wird.
• NO = Arbeitskontakt (wird bei Erregung geschlossen)
• NC = Ruhekontakt (wird bei Erregung geöffnet)
Relaismoduseinstellungen
BATCH – Charge*:
Aktiviert das Relais, wenn die Charge ausgeführt wird.
VOL PULS – Volumenimpuls*:
Erzeugt jedes Mal einen Impuls, wenn ein
benutzerdefi niertes Volumen erreicht wird.
MISSING – Fehlendes Signal*:
Aktiviert das Relais, wenn innerhalb von X Sekunden
nach dem Starten eines Chargenzyklus kein
Durchfl uss erkannt wird.
(X ist benutzerdefi niert) Standardvorgabe =
5 Sekunden.
10
9900-1BC Batch Controller Produktanleitung
AUSGESCHALTET und wird
AUSGESCHALTET und wird
NO
NC
C
ALARM!
NO
NC
C
Ventil
Durchfluss
*Simple Mode (Einfacher Modus)
(Siehe Menü INPUT [Eingang] - Seite 17)
0 %
Relais erregt
Relais entregt
% Chargenprozentsatz
0 %
X
Durchflusseingang
Relais erregt
Relais entregt
% Chargenprozentsatz
Wechsel- oder
Gleichstrom
Wechsel- oder
Gleichstrom
100 %
Zeit
Relais erregt
Relais entregt
Zeit
