Relaiseinstellungen – Forts.

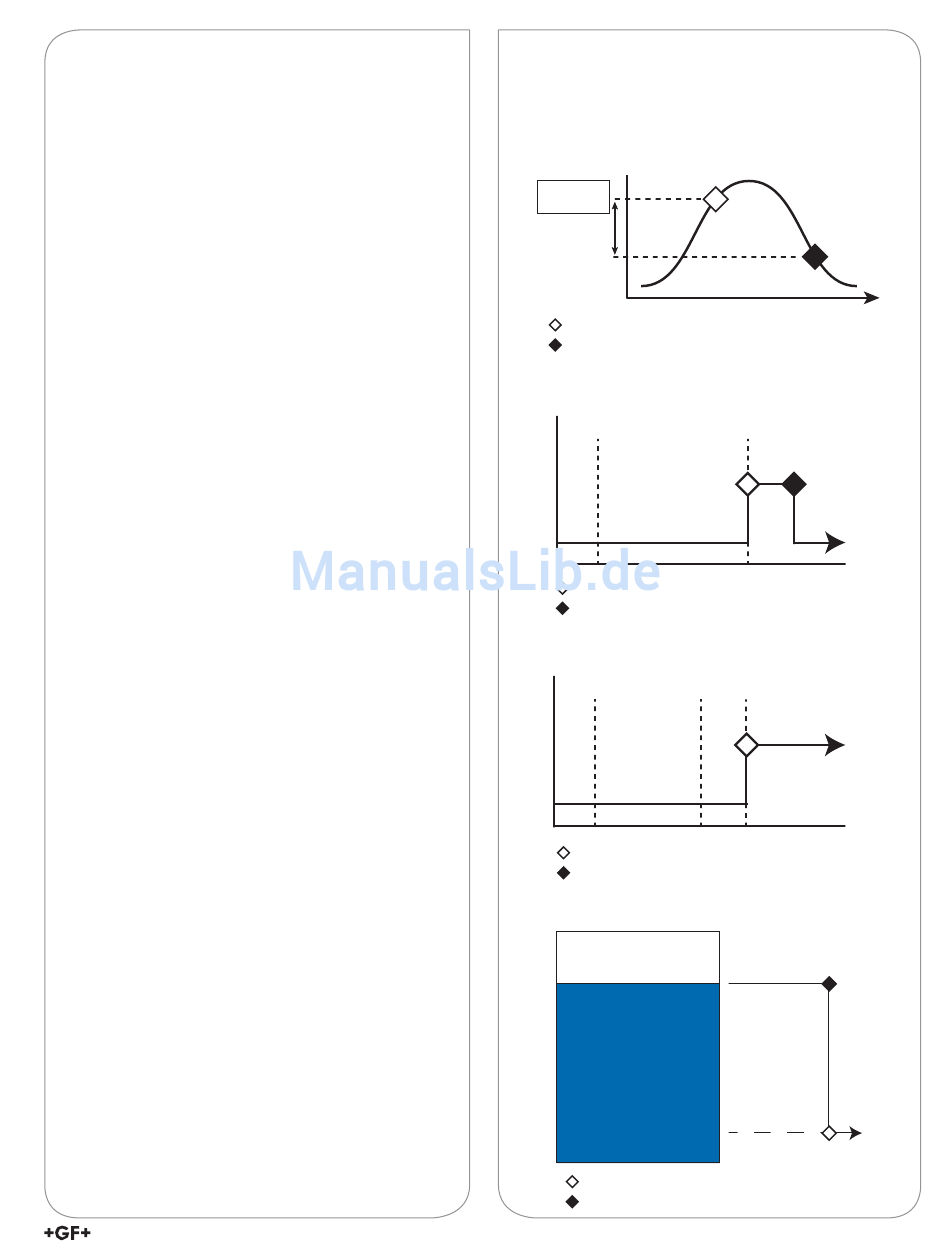

HI FLOW – Hoher Durchfl uss:
Im Modus HI FLOW (Hoher Durchfl uss) wird das
Relais beim Wert von „Durchfl uss einstellen" erregt
und beim Wert von „Durchfl uss einstellen" minus
Hysteresewert entregt.
Wenn STOP BATCH (Charge stoppen) auf YES
(Ja) eingestellt ist, wird die Hysterese ignoriert.
Eine aufgrund eines Zustands von hohem Durchfl uss
gestoppte Charge wird nicht automatisch fortgesetzt,
wenn der Durchfl uss unterhalb des Hysteresewerts
fällt. Zum Fortsetzen der Charge ist eine
Benutzeraktion erforderlich.
EOB PULS – Chargenende-Impuls:
Erzeugt einen Impuls am Ende einer Charge, die
als externer Zähler oder zum Starten eines zweiten
Batch Controllers verwendet werden kann.
OVERRUN – Überlauf:
Aktiviert das Relais, wenn der Überlauf
das angegebene Volumen erreicht
(siehe „Überlaufvolumen einstellen", S. 19).
Hinweis: Das Volumen für den Überlaufalarm muss
größer als das Volumen der manuellen Kompensation
sein. Wenn das Volumen für den Überlaufalarm
kleiner oder gleich dem Volumen der manuellen
Kompensation ist, wird der Überlaufalarm bei jeder
Charge aktiviert.
SRC VOL – Quellvolumen:
Aktiviert das Relais, wenn das Quellvolumen auf
das angegebene Volumen fällt (nur verfügbar,
wenn „Source Volume" [Quellvolumen] auf ON [Ein]
eingestellt ist).
Advanced Mode (Erweiterter Modus)
(Siehe Menü INPUT [Eingang] - Seite 17)
Prozess
Überschrei-
tungssollwert
Hysterese
Relais erregt
Relais entregt
0 %
Relais erregt
Relais entregt
% Chargenprozentsatz
0 %
100 %
Relais erregt
Relais entregt
% Chargenprozentsatz
Relais erregt
Relais entregt
9900-1BC Batch Controller Produktanleitung
Zeit
100 %
Zeit
Überlauf
Zeit
11
