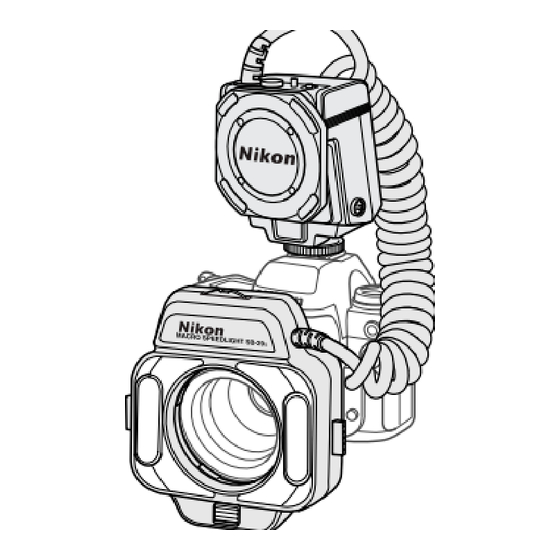

Nikon SB-29s Bedienungsanleitung

Makroblitzgerät
Makroblitzgerät
SB-29s SB-29s
Bedienungsanleitung
De
T2F00300101 (S920) 12
Vorwort
Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf des Nikon
Makroblitzgeräts SB-29s erwiesen haben. Das Gerät zeichnet sich durch
leichte Bedienung aus und vereinfacht geblitzte Nahaufnahmen mit einem
Micro-Nikkor beträchtlich. Bitte lesen Sie diese Anleitung aufmerksam durch,
um alle Funktionen des SB-29s ausschöpfen zu können. Bewahren Sie sie
zum späteren Nachschlagen sorgfältig auf.
Tips zum Gebrauch des Geräts
•Lesen Sie vor der Inbetriebnahme des Geräts die "Pflegehinweise" und die
"Sicherheitshinweise" am Ende dieser Anleitung.
•Machen Sie einige Probeaufnahmen.
Vor wichtigen Aufnahmen empfiehlt es sich, das einwandfreie Funktionieren des
SB-29s durch einige Probeaufnahmen zu überprüfen.
•Verwenden Sie ausschließlich von Nikon zugelassene Geräte und Zubehör. Das
SB-29s ist zur Verwendung mit Nikon Kameras, Objektiven und Zubehör konstruiert.
Seine Verwendung mit anderen Kameras oder Zubehör kann zur Beschädigung
führen. Nikon übernimmt keine Haftung für Betriebsstörungen, die sich aus
unsachgemäßem Einsatz des Geräts oder der Verwendung mit einer Fremdkamera
ergeben. Einzelheiten über geeignete Nikon Kameras, Objektive und Zubehör finden
Sie in der Bedienungsanleitung des jeweiligen Produkts.
Teilebezeichnungen
1
2
3
5
6
4
Steuergerät
Blitzleuchte
7
20
21
8
9
10
16
11
17
12
18
13
19
14
Steuergerät
22
15
Blitzleuchte
23
φ52mm
24
26
φ62mm
25 27
φ72mm
Zubehör
Adapterringe 52 mm, 62 mm, 72 mm
Tasche SS-29
Blenden-/Maßstabsanzeige
01 Taste für AF-Hilfsilluminator 19 Handauslöser FLASH
02 Taste für Einstellicht 20 Blitzröhrenwähler
03 Buchse für TTL-Betrieb mit mehreren Zur gemeinsamen oder getrennten
Geräten (Entfernen Sie die Abdeckung Zündung der beiden Blitzröhren.
dieser Buchse durch Drehen um 90°
21 Einstellung des
gegen den Uhrzeigersinn.)
Beleuchtungsverhältnisses
04 Synchronkontakt Das Beleuchtungsverhältnis der beiden
05 Lichtreduzierung Blitzröhren kann auf 1:4 eingestellt
werden.
06 Blitzröhren
22 Adapterring-Klemmen
07 AF-Hilfsilluminator
08 Betriebsartenanzeige 23 Maßstabsskala (1:5 steht für 1/5x.)
24 ISO-Empfindlichkeit
09 Betriebsartenwähler
Die Filmempfindlichkeit für auf Film
10 Überbelichtungswarnung
basierende Kameras und die
11 Hauptschalter
Empfindlichkeit von digitalen
12 Steckfuß
Spiegelreflexkameras wird innerhalb
13 Mitten- und Systemkontakte
dieser Anleitung kurz als ISO-
14 Haltestift Empfindlichkeit bezeichnet.
15 Klemmschraube des Steckfußes 25 Wirksame Blendenzahlen
16 Index
26 Objektivbrennweite
17 Batteriefachdeckel 27 Blitzreichweite
18 Bereitschaftslampe
Alle Rechte, auch die des auszugsweisen Nachdrucks (mit Ausnahme kurzer Zitate in technischen Besprechungen),
ohne schriftliche Genehmigung durch NIKON CORPORATION, bleiben ausdrücklich vorbehalten.
NIKON CORPORATION
FUJI BLDG., 2-3, MARUNOUCHI 3-CHOME, CHIYODA-KU, TOKYO 100-8331, JAPAN
Gedruckt in Japan
Hauptmerkmale des SB-29s
Das SB-29s besteht aus einer Blitzleuchte und einem Steuergerät. Für
Nahaufnahmen wird die Blitzleuchte auf das Objektiv oder an die Vorderseite
des Steuergeräts angesetzt. Mit dem SB-29s sind extreme Nahaufnahmen von
Blumen, Kleintieren und anderen Kleinobjekten mit TTL-Blitzautomatik möglich.
Die Blitzleuchte kann direkt an das
Objektiv angesetzt werden.
•Unter leichtem Druck auf die Adapterring-Klemmen
kann die Leuchte gedreht werden, so daß sich die
Blitzröhren ganz nach den jeweiligen Erfordernissen
anordnen lassen.
•Geblitzte Nahaufnahmen sind auch bei in Retrostellung
angebrachtem Objektiv möglich. (Hierfür sind
entsprechende Adapterringe als Zubehör lieferbar.)
Die Blitzleuchte kann an das Steuergerät
angesetzt werden.
Wie die Abbildung zeigt, ist die Blitzleuchte bis zu 90°
drehbar. So können die Blitzröhren entweder vertikal
oder horizontal angeordnet werden, um den
Motivgegebenheiten Rechnung zu tragen.
Manuelle Blitzsteuerung in drei
Leistungsstufen möglich (Volleistung,
1/4 und 1/32).
Nahaufnahme-Blitzbetrieb mit Nikons
digitalen Spiegelreflexkameras mit hoher
ISO-Empfindlichkeit ist denkbar einfach,
weil sich mit manueller Blitzsteuerung die Blitzleistung
auf M1/32 einstellen lässt. Beachten Sie bitte, dass das
SB-29s nicht mit der Automatikblitzbetriebsart D-TTL
kompatibel ist.
Die beiden Blitzröhren können entweder
gemeinsam oder getrennt gezündet
werden.
Die Leistung jeweils einer der Röhren kann
mit der eingebauten Lichtreduzierung auf
etwa ein Viertel verringert werden.
•Dies ermöglicht verschiedene Beleuchtungsmuster bei
Aufnahmedistanzen unter 0,2 m, wo die Helligkeit auf
der linken und der rechten Seite des Objekts
unterschiedlich ist.
•Wichtig ist, daß in diesem Fall beide Röhren
gemeinsam gezündet werden.
Geeignete Objektive und Kameras
Geeignete Objektive
Das SB-29s entfaltet seine volle Leistung mit Micro-Nikkoren.
•Das Gerät wird über einen geeigneten Adapterring an das Makro-Objektiv angesetzt.
Anmerkung
Andere Nikkore, deren Filteranschluß sich bei der Fokussierung bzw. bei der
Brennweiteneinstellung mitdreht bzw. vor und zurück fährt, gewährleisten keinen
einwandfreien Autofokus und können den Autofokusmechanismus der Kamera
aufgrund der Gewichtsbelastung beschädigen. Stellen Sie mit solchen Objektiven die
Schärfe manuell ein.
Micro-Nikkore für optimale Nutzung des SB-29s
— AF Micro-Nikkor 60 mm/2.8 D: Autofokusbetrieb mit am Objektiv angebrachtem (optionalem)
Adapterring UR-3 und am UR-3 angebrachtem SB-29s.
— AF Micro-Nikkor 105 mm/2.8 D oder 105mm/2.8: Autofokusbetrieb, wenn das SB-29s über
den mitgelieferten Adapterring (62 mm Durchm.) am Objektiv angebracht ist.
— AF Micro-Nikkor 200 mm/4 D IF oder 200 mm/4 IF: Autofokusbetrieb, wenn das SB-29s über
den mitgelieferten Adapterring (62 mm Durchm.) am Objektiv angebracht ist.
— AF Zoom Micro-Nikkor 70-180 mm/4.5-5.6 D ED: Manuelle Schärfeneinstellung, wenn das
SB-29s über den mitgelieferten Adapterring (62 mm Durchm.) am Objektiv angebracht ist.
Autofokusbetrieb ist nicht möglich.
— Der Einsatz des PC Micro-Nikkor 85 mm/2.8 D in Stellung Tilt oder Shift wird nicht
empfohlen.
Geeignete Objektive mit beschränkter Nutzung
•Die meisten Nikkore mit Filtergewinde 52 mm, 62 mm oder 72 mm.
•Die folgenden Objektive führen zur Vignettierung:
— AF-Nikkore 20 mm/2.8 D, 28 mm/1.4 D und AF Zoom-Nikkor 24-50 mm/3.3-4.5 D
(bei 24 mm)
— AF Zoom-Nikkor 24-120 mm/3.5-5.6 D (24 mm bis 50 mm)
— AF Zoom-Nikkor 28-70 mm/3.5-4.5 D (um 28 mm),
— AF Zoom-Nikkor 28-85 mm/3.5-4.5 (bei 28 mm)
— AF Zoom-Nikkor 28-100 mm/3.5-5.6 G (bei 28 mm)
— AF Zoom-Nikkor 28-105 mm/3.5-4.5 D (28 mm bis 35 mm)
— AF Zoom-Nikkor 28-200 mm/3.5-5.6 D (28 mm bis 50 mm),
AF Zoom-Nikkor 35-70 mm/2.8 D (bei 35 mm).
•Manuell fokussierte Zoom-Nikkore
Weil sich der Adapterring bei der Fokussierung dreht, darf die Stellung der Blitzleuchte erst
nach der Fokussierung eingestellt werden.
Ansetzbare aber praktisch ungeeignete Objektive
•AF-Nikkore, deren Filteranschluß sich bei der Fokussierung dreht.
Nicht ansetzbare Objektive
•Die meisten Nikkore ohne 52-, 62- oder 72-mm-Filtergewinde.
Geeignete Kameras und verfügbare Betriebsarten
Nikon-Kameras, die für den Einsatz des SB-29s für TTL-Blitzautomatik und
manuellen Blitzbetrieb geeignet sind.
Geeignete Kameras Verfügbare Blitzbetriebsarten
F5, F100, F4, F90X, F90, F80, F70, F65, F60, F50,
TTL-Blitzautomatik* 5
Pronea 600i, F-801s, F-801, F-601, F-601 M , F-401x, F-501,
Manuelle Blitzsteuerung
F-301, F3* 1 , FM3A, FA* 2 , FE2* 2 , FG* 2
F-401s* , F-401* , FM2* , FM10* , FE10* , F55*
3 3 3 3 3 3
Manuelle Blitzsteuerung
D1* 4 , D100* 4
* 1 TTL Blitzkuppler AS-17 erforderlich.
* 2 TTL-Blitzautomatik ist nicht möglich mit der Nikon FA und FE2 in Einstellung auf M250 oder B
und mit der Nikon FG in Einstellung auf M90 oder B.
* 3 TTL-Blitzautomatik ist nicht verfügbar in Verbindung mit der Nikon F-401s, F-401, FM2,
FM10, FE10 und F55. Der Blitz muß in diesem Fall von Hand gesteuert werden.
* 4 D-TTL-Blitzautomatik ist nicht mit dem SB-29s möglich.
* 5 3D-Multi-Sensor-Aufhellblitz ist nicht möglich.
Zur Information
Die Form der TTL-Blitzautomatik (Multi-Sensor-Aufhellblitz, matrixgesteuerter Aufhellblitz,
mittenbetonter bzw. Spot-Aufhellblitz sowie normaler TTL-Blitz) wird automatisch basierend auf
der Kamera/Objektiv-Kombination bestimmt. Die Einstellung am SB-29s ist nicht möglich.
Einzelheiten über die verfügbaren Blitzbetriebsarten finden Sie in der Bedienungsanleitung der
jeweiligen Kamera.
Einlegen der Batterien
1
Stellen Sie den Hauptschalter des SB-29s auf OFF, schieben Sie den
Batteriefachdeckel in Pfeilrichtung, und heben Sie ihn ab.
2
Legen Sie vier Mignonzellen nach den Polungssymbolen (+ und –) im
Batteriefach ein. Setzen Sie den Batteriefachdeckel unter Ausrichtung auf
die Indizes am Deckel und am Steuergerät wieder auf, und schieben Sie
ihn bis zum Anschlag.
Vier Mignonzellen folgender Typen sind verwendbar:
(1) Zink-Kohle (1,5 V), (2) Alkali-Mangan (1,5 V), (3) Lithium (1,5 V),
(4) wiederaufladbare NiCd-Akkus (1,2 V) und (5) wiederaufladbare NiMH-Akkus
(Nickel-Metallhydrid) (1,2 V).
Weitere Informationen zu Batterien finden Sie in den "Batteriehinweisen".
Achtung!
•Vermeiden Sie die Berührung der Batterien, wenn Säure ausgetreten ist!
Einige Batterien enthalten stark alkalische Flüssigkeiten, die zu
Verbrennungen führen können. Sollte Ihre Haut oder Kleidung mit alkalischer
Flüssigkeit in Berührung kommen, muß diese unverzüglich mit reichlich
Wasser abgewaschen werden.
•Wechseln Sie stets den gesamten Satz von vier Batterien. Mischen Sie weder
Batterien unterschiedlichen Typs oder Herstellers, noch alte und frische. Bei
Nichtbeachtung können sich die Batterien bei Säureaustritt entzünden oder
platzen.
Ein- und Ausschalten des SB-29s/Standby-Funktion
Ein- und Ausschalten
1
Stellen Sie den Hauptschalter des SB-29s auf ON oder STBY.
•In Stellung STBY ist die Standby-Funktion aktiviert.
2
Vergewissern Sie sich, daß die Bereitschaftslampe aufleuchtet.
•Das SB-29s ist zündbereit, sobald die Bereitschaftslampe leuchtet.
•Bei Nichtbenutzung des Geräts sollte der Hauptschalter auf OFF gestellt werden,
um eine versehentliche Einschaltung zu unterbinden.
Standby-Funktion
Das SB-29s schaltet in Stellung STBY des Hauptschalters zur Stromersparnis
automatisch ab, wenn sowohl das Gerät als auch die Kamera 80 s lang nicht
benutzt werden; die Bereitschaftslampe erlischt.
Zum Wiedereinschalten des Geräts führen folgende Maßnahmen:
•An für TTL-Blitzautomatik geeigneten Kameras tippen Sie den Auslöser leicht an.
•Einmaliger Druck auf den Handauslöser des SB-29s (der in diesem Fall keinen
Blitz zündet);
•Einstellung des Hauptschalters auf ON.
Die Standby-Funktion ist nicht verfügbar:
•Wenn das SB-29s über den TTL Blitzkuppler AS-17 an eine Nikon F3 angesetzt ist;
•Wenn das SB-29s an eine Neue Nikon FM2, FM10 oder FE10 angesetzt ist;
•Wenn das SB-29s an eine Nikon FA oder FE2 angesetzt und als Verschlußzeit M250
oder B eingestellt ist;
•Wenn das SB-29s an eine Nikon FA oder FE2 mit Motorantrieb MD-12 angesetzt ist;
•Wenn das SB-29s an eine Nikon FG angesetzt und als Verschlußzeit M90 oder B
eingestellt ist.
Stellen Sie in den obigen Fällen den Hauptschalter des SB-29s auf ON.
Probeblitz
In Stellung ON oder STBY des Hauptschalters ist die Zündung von Probeblitzen
möglich, um sich zu vergewissern, daß das SB-29s einwandfrei arbeitet.
Warten Sie, bis die Bereitschaftslampe leuchtet, und drücken Sie dann den
Handauslöser.
•Weitere an die TTL-Buchse oder den Synchronkontakt angeschlossene Geräte
zünden dabei gleichfalls.
Wechseln bzw. Aufladen der Batterien (Batterieprüfung)
Wechseln Sie die Batterien aus oder laden Sie den Akku auf, wenn zum
Aufleuchten der Blitzbereitschaftslampe nach einer Blitzauslösung und dem
Betriebsartenwähler in Stellung M die in der Tabelle gezeigten Zeiten
verstreichen.
Aufleuchten der
Batterietyp Abhilfe
Bereitschaftslampe nach
Zink-Kohle-Batterien
über 30 Sekunden
Alkali-Mangan-Batterien
Batterien wechseln
Lithium-Batterien über 10 Sekunden
NiCd-Akkus
über 10 Sekunden Akkus aufladen
NiMH-Akkus
Ansetzen des Steuergeräts und der Blitzleuchte
Das SB-29s besteht aus einem Steuergerät und der Blitzleuchte. Setzen Sie das
Steuergerät an die Kamera an, die Blitzleuchte an das Objektiv oder an die
Vorderseite des Steuergeräts.
•Vergewissern Sie sich vor dem Ansetzen des SB-29s, daß es ausgeschaltet ist.
Ansetzen des Steuergeräts an die Kamera
1
Lösen Sie die Klemmschraube am Steckfuß des SB-29s voll, und schieben
Sie den Steckfuß des Geräts in den Zubehörschuh der Kamera.
2
Ziehen Sie die Klemmschraube durch Drehung in Pfeilrichtung an.
Abnehmen des Steuergeräts von der Adapterring-Kamera
Lösen Sie die Klemmschraube am Steckfuß des SB-29s voll, und ziehen Sie
den Steckfuß vorsichtig aus dem Zubehörschuh.
•Wenden Sie keinesfalls Gewalt an! Schieben Sie den Steckfuß gegebenenfalls noch
einmal in Richtung des weißen Pfeils nach vorn, und versuchen Sie dann erneut, die
Klemmschraube zu lösen.
Ansetzen der Blitzleuchte an das Steuergerät
Drücken Sie zum Ansetzen der Blitzleuchte an das Steuergerät die
Adapterring-Klemmen auf beiden Seiten.
•Halten Sie die beidseitigen Adapterring-Klemmen während des Ansetzens gedrückt.
Geben Sie sie frei, um die Leuchte zu verriegeln.
•Die Blitzleuchte ist bis zu 90° drehbar, so daß die Blitzröhren entweder horizontal
oder vertikal ausgerichtet werden können.
Hinweise
Bei manchen Objektiven kann der von der Frontseite des Objektivs geworfene
Schatten auf dem Bild in Erscheinung tritt, wenn beide Blitzröhren in vertikaler Stellung
gezündet werden. Zünden Sie in einem solchen Fall nur die obere Röhre.
Mit Hilfe des Einstellichts können Sie vor der Aufnahme prüfen, ob durch die
Frontseite des Objektivs Schatten gebildet werden. Siehe hierzu "Prüfung der
Lichtführung vor der Aufnahme".
Bei Kamerasuchern, die weniger als 100% der Bildfläche zeigen, läßt sich ein solcher
vom Einstellicht geworfener Schatten allerdings nicht in allen Fällen erkennen.
Einstellung des Steuergeräts und der Blitzleuchte
Prüfen Sie vor den Aufnahmen die nachfolgenden Einstellungen am SB-29s.
Blitzbetriebsart
Vier Blitzbetriebsarten — TTL-Blitzautomatik sowie drei manuelle Blitzbetriebsarten (M,
M1/4, und M1/32) — stehen über den Betriebsartenwähler zur Verfügung. Besonders bei
Nahaufnahmen empfiehlt sich das Arbeiten mit TTL-Blitzautomatik, weil die Berechnung
der korrekten Blitzleistung (außer bei digitalen Spiegelreflexkameras) recht schwierig ist.
Manuelle Einstellung, Zweiunddreißigstelleistung
Manuelle Einstellung, Viertelleistung
Manuelle Einstellung, Volleistung
TTL-Blitzautomatik
Einstellung des Beleuchtungsverhältnisses
Durch Änderung des Beleuchtungsverhältnisses zwischen den beiden Blitzröhren ist
die Steuerung des Schattenwurfs möglich.
Verhältnis links zu rechts = 1: 1/4
Verhältnis links zu rechts = 1/4: 1
•Die Leistung der Blitzröhre lässt sich mit der eingebauten Lichtreduzierung auf ca. Viertelleistung
vermindern (entspricht etwa 2 Blendenstufen).
•Zur Einstellung drehen Sie das Einstellrad, bis es am Anschlag einrastet.
•Beachten Sie, daß bei eingestelltem Beleuchtungsverhältnis beide Blitzröhren gezündet
werden müssen.
Ansetzen der Blitzleuchte an das Objektiv
Objektiv in Normalstellung
1
Je nach Beschaffenheit des Filtergewindes des Objektivs bringen Sie einen
der mitgelieferten Adapterringe am Objektiv an.
2
Drücken Sie zum Ansetzen der Leuchte an den Adapterring die beidseitigen
Adapterring-Klemmen.
•Halten Sie die Adapterring-Klemmen beim Ansetzen gedrückt. Geben Sie sie frei,
um die Leuchte zu verriegeln.
•Unter leichtem Druck auf die Adapterring-Klemmen kann die Stellung der Blitzröhren
durch Drehen der Leuchte eingestellt werden.
Objektiv in Retrostellung
Setzen Sie das Objektiv in Retrostellung an, um Aufnahmen mit besonders
hohen Abbildungsmaßstäben zu erstellen.
Siehe die untenstehende Abbildung. Das folgende getrennt lieferbare Zubehör
ist erforderlich:
•Umkehrring BR-2A (außer bei PB-6), Automatik-Umkehrring BR-6
•Der Adapterring BR-5 (Zubehör) wird zwischen den Umkehrring BR-2A und das
Objektiv eingesetzt, wenn dieses Filterdurchmesser 62 mm hat.
•Der Automatik-Umkehrring BR-6 erhält die Springblendenfunktion aufrecht, so daß
der Doppelauslöser AR-10 (Zubehör) oder ein Doppeldrahtauslöser AR-7 bzw.
AR-4 (Zubehör) die Bedienung erleichtern kann.
Ansetzen des Objektivs direkt an die Kamera
Steuergerät SB-29s
Blitzleuchte SB-29s
BR-2A BR-5 Objektiv BR-6 Adapterring
Kamera
52 mm
•Stellen Sie den Entfernungsring des Objektivs auf ∞ (unendlich), und fokussieren
Sie durch Vor- und Zurückgehen mit der Kamera.
Verwendung des Nikon Balgengeräts PB-6
Steuergerät SB-29s
BR-2A BR-5 Objektiv BR-6 Adapterring
Kamera
52 mm
Blitzleuchte
SB-29s
Balgengerät PB-6
•Wenn sich das Objeiktiv in Retrostollung am PB-6 befindet, kann die Blitzleuchte
nur über den Umkehrring BR-2A und den Automatik-Umkehrring BR-6
angesetzt werden.
•Stellen Sie den Entfernungsring des Objektivs auf ∞ (unendlich)
Individuelle Einstellung der Blitzröhren
Das SB-29s hat zwei Blitzröhren. Drei Schaltungen sind möglich: 1) Gemeinsame
Zündung beider Röhren; 2) Zündung ausschließlich der linken Röhre; 3) Zündung
ausschließlich der rechten Röhre. Damit läßt sich der Kontrast zwischen Lichtern und
Schatten steuern.
Nur rechte Röhre zündet
Beide Röhren zünden
Nur linke Röhre zündet
Leitzahl
Leitzahlen für Volleistung bei manueller Steuerung (m)
ISO-Empfindlichkeit 25/15° 50/18° 100/21° 200/24° 400/27° 800/30° 1000/31° 1600/33°
Beide Röhre 5,5 7,7 11 15,5 22 31 35 44
Nur eine Röhre 6 8,5 12 17 24 34 38 48
Korrekturfaktoren für andere Empfindlichkeiten als ISO 100
ISO-Empfindlichkeit 25 50 100 200 400 800 1000 1600
Faktor x0,5 x0,71 x1 x1,4 x2 x2,8 x3,2 x4
Die Leitzahl mit dem entsprechenden Faktor aus der obigen Tabelle multiplizieren.
