INDICE

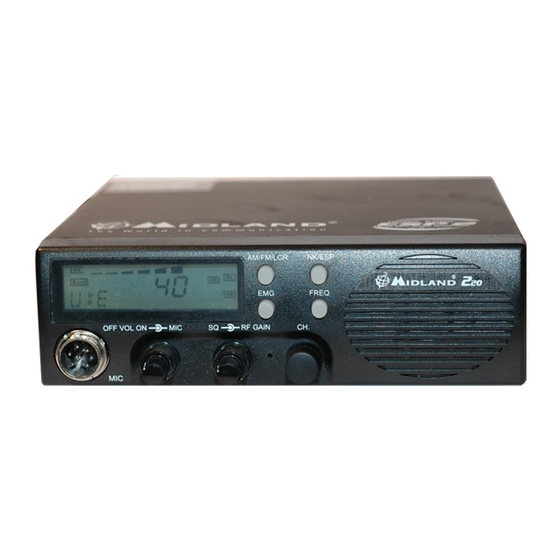

Midland 220 è un nuovo CB mobile Multi Standard, essenziale nelle sue funzionalità ma nello
stesso tempo con caratteristiche tecniche all'avanguardia, come il filtro per la soppressione del
rumore ESP2.
Grazie al Midland 220 ora è possibile soddisfare le richieste di un apparato da installare in modo
semplice e "pulito" negli alloggiamenti DIN già presenti sui veicoli (tipicamente dedicati alle
autoradio).
Come richiesto da questa modalità di installazione l'altoparlante è posizionato sul frontale del CB
per garantire una resa acustica ottimale.
Nella confezione è fornito il microfono con pulsanti up/down e sia la staffa per il fissaggio orizzontale
sia l'adattatore per l'alloggiamento DIN.
2
5
5
5
6
6
7
1
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Midland 220
Inhaltszusammenfassung für Midland 220
- Seite 17 Midland 220 ist unser brandneuer Multi Standard CB Transceiver mit allen wesentlichen Funktionen und sinnvoller Zusatzausstattung, wie dem ESP2 Rauschunterdrückungssystem. Midland 220 ist praktisch, sehr leicht zu installieren und passt auch in DIN Schächte für die Autoradioinstallation. Wie für diese Art des Einbaus empfohlen, verfügt das Gerät über einen Frontlautsprecher mit hervorragenden Wiedergabeeigenschaften.
-
Seite 18: Bedienelemente
BEDIENELEMENTE 11 12 1. Kanalwähler: zum Einstellen des gewünschten Kanals. 2. Multifunktions-Display mit Hintergrundbeleuchtung: EXT-SP S-METER A) Eingestellter Kanal (von 1 bis 40 (80)) oder Frequenzanzeige B) fREQ Anzeige aktiviert EXT-SP S-METER +RED C) ESP: Rauschunterdrückung aktiviert -BLK D) EMG: zeigt an wenn Notrufkanal 9 / 19 aktiviert E) M1 –... - Seite 19 • aktiviert die Zweitfunktion der “M” (M1/M4) Tasten. M1 / M4: MIDLAND 220 kann häufig benutzte Kanäle bei Bedarf als Memorykanäle abspeichern. Zum Abspeichern: A) Kanal mit Kanalwähler oder “UP/DN” am Mikrofon auswählen. B) “FREQ” Taste drücken- das Display zeigt “F”;...
-
Seite 20: Geräterückseite
GERÄTE-RÜCKSEITE EXT-SP S-METER +RED -BLK 14. Antennenbuchse (SO239) 15. ”EXT” : Buchse für externen Lautsprecher (der interne Lautsprecher schaltet dabei ab). 16. S.Meter Buchse: zum Anschluß eines externen Zusatz-S-Meters 17. Power 12.6V DC: Anschluß für Stromkabel an 12 V Bordnetze (10.8 bis 15.6 Volt DC) MIKROfON 1. -
Seite 21: Installation
INSTALLATION Die Wahl eines verkehrssicheren und günstigen Einbauorts ist wesentlich für den Einbau eines Mobilgeräts. Alle Bedienelemente müssen für den Benutzer leicht erreichbar sein, ohne dass dabei Bewegungen ausgeführt werden müssten, die die Verkehrssicherheit beeinflussen könnten. Insbesondere dürfen sich keine Kabel verheddern, das Mikrofon muss so montiert sein, dass es sicher erreichbar ist und auch nicht in den Fahrerfussraumn fallen kann! Keineswegs darf ein Funkgerät so montiert werden, dass der Fahrer beim Bedienen die Kontrolle über das Fahrgeschehen verlieren könnte. -
Seite 22: Ländercodes Und Frequenzbänder-Liste
Schauen Sie in der Liste weiter unten nach. 1. Gerät ausschalten. 2. bei gedrückt gehaltener “N.K./ESP” Taste das Gerät wieder einschalten 3. Gewünschte Ländereinstellung mit den UP / DOWN Tasten (siehe Liste) vornehmen. Entweder 5 Sekunden warten oder Gerät 1 x aus und wieder einschalten. NOTE1: In den UKE und UKC Frequenzbändern können Sie jeweils mit “AM/FM/LCR”... -
Seite 23: Technische Daten
TECHNISCHE DATEN ALLGEMEINES Kanäle ................12, 34, 40 oder 80 je nach Ländercode max. Abstimm-Frequenzbereich ..............25.615 to 30.105 MHz Frequenzerzeugung ........................PLL Betriebstemperatur-Bereich .................... 10°/+55° C DC Betriebsspannungsbereich ................12.6 V DC ± 10% Duty Cycle ....................5/5/90 % (über 1 Stunde) Abmessungen ..............
