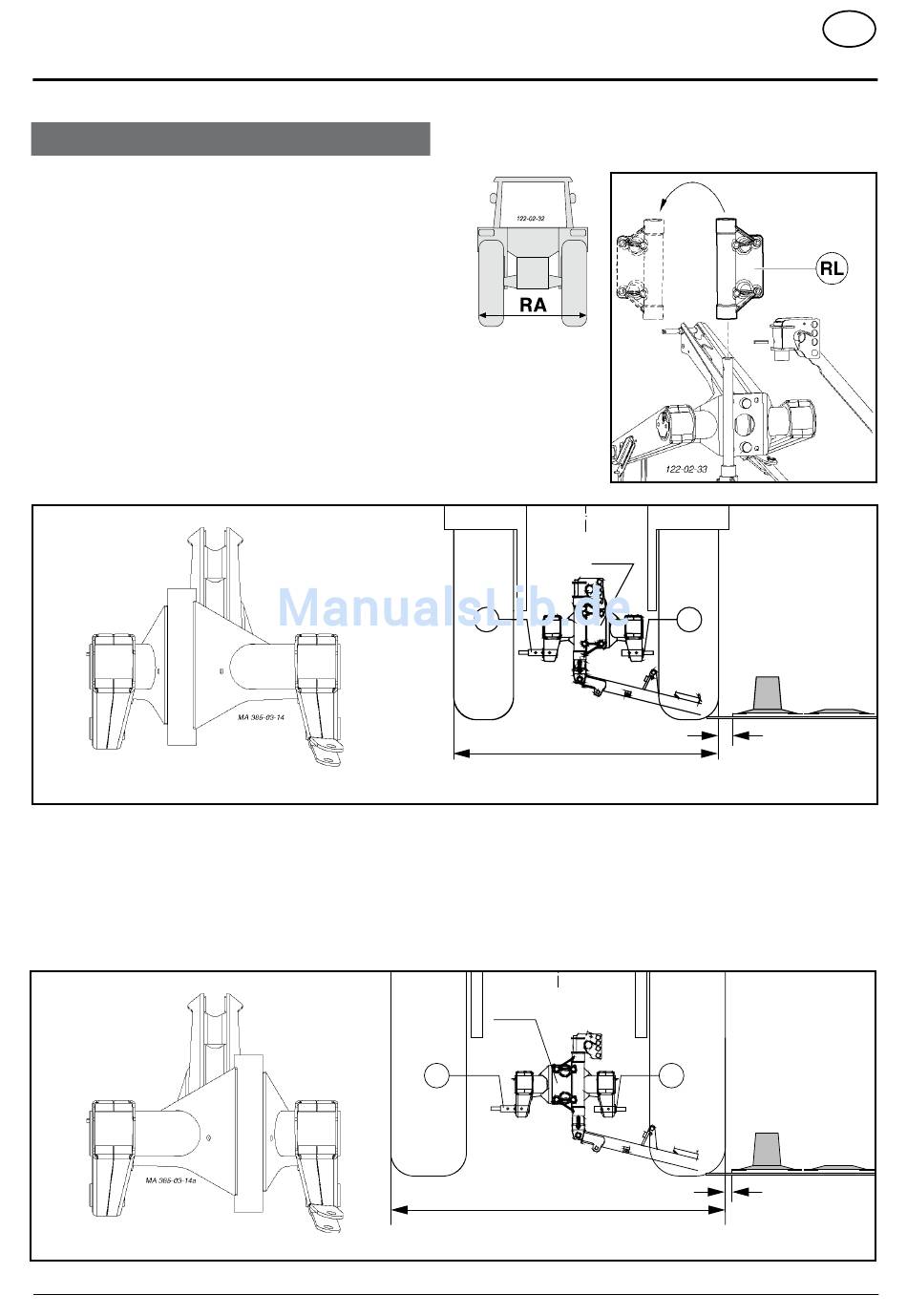

Anbauvarianten

Der Abstand zwischen Mähscheibe und Traktorreifen soll möglichst
knapp sein (X1).
Die Konsole und die Unterlenkerbolzen entsprechend dem
verwendeten Traktor montieren (RL).
Anpassen an den traktor
1. Das Aussenmass der Traktoreifen abmessen (RA).
2. Die Konsole entsprechend montieren (RL)
Pos. A (RA = 1800 bis 200 mm).
Pos. B (RA = 2000 bis 2600 mm).
. Die Unterlenkerbolzen entsprechend montieren.
Pos. A
Ab Baujahr 2003

Beispiele:

Traktor mit einer Beite von rA = 1900 mm.
• Konsole in Pos. A
• Abstand X1 = +100 mm / +50 mm / 0 mm
- Unterlenkerbolzen entsprechend montieren (50, 51).
Ab Baujahr 2003
0300-D SEITENVERSATz_385
Pos. B
122-02-44
Seitenversetzter Anbau
Pos. a
50
122-02-43
1900 mm
(Bis Baujahr 2002)
Traktor mit einer Beite von rA = 2400 mm.
• Konsole in Pos. B
• Abstand X1 = +40 mm / -10 mm / -60 mm
- Unterlenkerbolzen entsprechend montieren (50, 51).
Pos. B
50
2400 mm
(Bis Baujahr 2002)
- 36 -
anhanG
Bis Baujahr 2002
51
X1
51
X1
D
