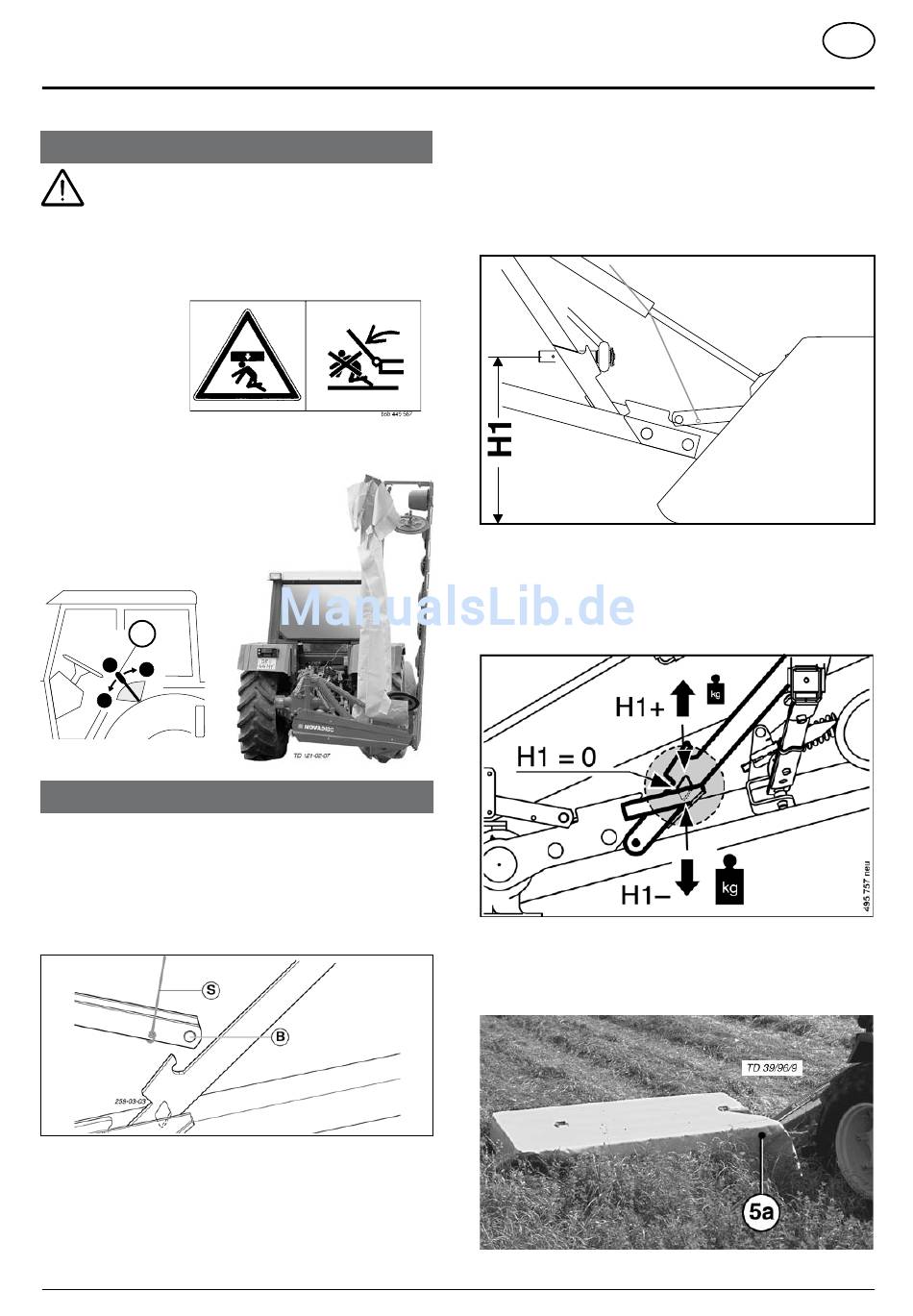

Arbeitsstellung
Sicherheitshinweise:
siehe Anhang-A1 Pkt. 7.), 8c. - 8h.)
Das umstellen von Arbeits- in transportstellung
und umgekehrt nur auf ebenem, festen Boden
durchführen.
• Vergewissern, daß der Schwenkbereich frei ist und
sich niemand im
gefahrenbereich
befindet.
Ausgangssituation
zum Absenken des
mähbalkens
1. gerät an den Schlepper angebaut
- siehe Kapitel "Gerät an Schlepper anbauen"
2. mähbalken in transportstellung
3. Stützfuß hochgeklappt und
gesichert
St
0
h
s
TD 26/92/16
umstellen in die Arbeitsstellung
Absenken des Schneidbalkens
1. klappe mit Seil (S) hochschwenken
- Hydraulik-Steuergerät (ST) vorher kurz auf "HEBEN" stellen,
dadurch wird die Fixierung der Klappe im Haken gelöst.
- Klappe in Position "B"
2. mähbalken hydraulisch bis zum Boden abschwenken
- Hydraulik-Steuergerät (ST) auf "SENKEN" stellen (s)
- Seil (S) während des Schwenkens loslassen
- Hydraulik-Steuergerät (ST) auf "SCHWIMMSTELLUNG" stellen
(nur bei doppeltwirkendem Hydraulik-Steuergerät)
0401-D ARBEITSSTELLUNG_385
e
a
arbeitSStellunG
3 höhenlage des hubwerks einstellen (h1)
Diese Position (H1) des Hubwerks braucht beim Mähen und beim
Wendemanöver (siehe nächste Seite) nicht verändert werden.
Mit dem Hubwerk des Schleppers das Gerät entsprechend anheben
bzw. absenken bis etwa der Abstand (h1 = 0) erreicht ist.
Boden-Auflagelast des mähbalkens einstellen
h1 = 0
grundeinstellung
h1 +
Auflagedruck verringern
h1 –
Auflagedruck erhöher
4. Vordere Schutzverkleidung schließen (5a)
• einsatz nur mit geschlossener Schutzverkleidung.
- 10 -
D
122-02-14
