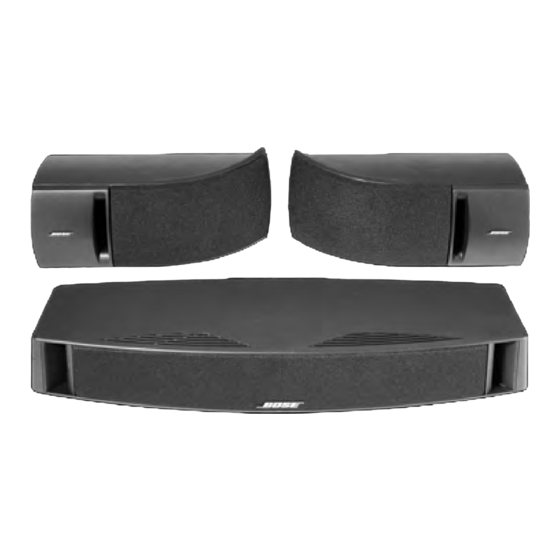

Bose ® Home Theater Speakers Owner’s Guide Brugervejledning Bedienungsanleitung Guía del usuario Notice d’utilisation Manuale d’istruzioni Gebruiksaanwijzing Bruksanvisningen VCS-10 ® Center Speaker ® Series II Center/Surround VCS-30 Speaker System Downloaded from www.Manualslib.com manuals search engine...
Seite 2
Downloaded from www.Manualslib.com manuals search engine...
Other speakers at the front of your room provide the left and right video sound. In additon to one center speaker, the VCS-30 Series II system includes two surround speakers. They are designed for use at the rear of your room.
Seite 5
Setting Up Figure 1 Center speaker A. The VCS-10 ® Owner’s guide speaker carton contents Rubber feet Right surround speaker ® B. The VCS-30 Mounting Series II system brackets carton contents Left surround speaker Rubber feet Mounting hardware Center speaker Owner’s guide Downloaded from www.Manualslib.com...
Setting Up Place the center speaker The center speaker provides center channel surround sound per- formance while taking up very little space. The slim, low-profile design allows it to fit directly on, above, or below your television (Figure 2). Rubber feet ensure stable positioning and magnetic shielding prevents video screen discoloration.
Setting Up Position your surround speakers ® Surround speakers in the VCS-30 Series II speaker system pro- vide surround sound effects from the rear of your viewing area (Figure 4). Figure 4 Alternate choices for placing the surround speakers Surround speakers Brackets that come with these speakers allow you to mount them on the wall.
(2-conductor, 18-gauge wire found at electrical and hardware stores) works for most applications. If your speakers will be more than 30 feet (9 m) from the receiver or amplifier, see the following table, or check with your authorized Bose dealer. Gauge* Length* 18 (0.75 mm...
Setting Up Make the connections At the connection end of the speaker, push one terminal lever and insert the appropriate wire (Figure 6). Figure 6 Red terminal lever Marked wire How to make ter- minal connections to the center speaker and sur- round speakers Marked wire Red terminal...
Setting Up Check the connections Make sure each connection is made positive to positive (+ to +) and negative to negative (– to –). Check to be sure that no loose strands of wire touch across terminals. Bridged wires can short- circuit and damage the electrical components.
Setting Up Mounting your speakers on a wall CAUTION: Do not mount the brackets on surfaces that are not sturdy enough, or that have hazards concealed behind them, such as electrical wire or plumbing. If you are unsure about install- ing the bracket, contact a qualified professional installer.
Adjusting Your Surround Sound Settings For realistic home theater sound Each speaker produces only the sound directed to it by your sur- round sound receiver. During a surround sound program, the front and center speakers will emit sound almost constantly, while the surround speakers may be silent at times.
If the sound is interrupted The VCS-10 Center Speaker and VCS-30 Series II Center/Sur- round Speaker System feature an advanced automatic electronic protection circuit to prevent speaker damage due to an overload.
• Check the speaker cord for damage. • Reduce the output level from your TV or other components connected to the receiver. Customer service To arrange for service, contact your authorized Bose ® dealer, or contact Bose directly. Downloaded from www.Manualslib.com...
Each surround speaker: 4.17"H x 10.93"W x 4.98"D; 3.3 lb (14.6 cm x 28.0 cm x 16.5 cm; 1.49 kg) VCS-10 speakers, packed in carton: 8 lb (3.6 kg) VCS-30 Series II speaker system, packed in carton: 20 lb (9.1 kg) Downloaded from www.Manualslib.com...
Seite 16
Reference Downloaded from www.Manualslib.com manuals search engine...
De vil muligvis få brug for materialet senere. Efterse kassens indhold (Figur 1, A or B). Hvis en højttaler forekommer beskadiget, brug den ikke. Pak i stedet for alle dele ned i den originale kasse, og gør straks Bose eller Deres autoriserede Bose forhandler opmærksom på problemet.
Seite 19
Opstilling Figur 1 Midterhøjttaler A. Model VCS-10 ® Brugervejledning højttalerkassen indeholder Gummipuder Venstre surround- ® B. VCS-30 højttaler Series II-system- Montering kassen indeholder sbeslag Højre surround- højttaler Gummipuder Monteringsstøtter Midterhøjttaler Brugervejledning Downloaded from www.Manualslib.com manuals search engine...
Opstilling Placering af Deres midterhøjttaler Midterhøjttaleren giver surroundlyd fra midterkanalen og kræver meget lidt plads. Dens spinkle lavprofilsdesign giver mulighed for at anbringe den direkte på, ovenover eller nedenunder fjernsynet (figur 2). Gummipuderne sikrer stabil anbringelse, og magnetisk afskærmning forhindrer misfarvning af skærmen. ADVARSEL: VCS-10 ®...
Opstilling Placering af Deres surround-højttalere ® Surround-højttalerne i VCS-30 Series II-højttalersystemet giver surround-lydeffekter fra den bageste del af synsfeltet (figur 4). Figur 4 Alternative placeringer for surround- højttalerne Surround-højttalere De støtter, der følger med disse højttalere, giver Dem mulighed for at hænge dem på...
Almindelig trådledning (2-leder, 18-gauge (0,75mm) ledning fra el-forretninger eller isenkræmmere) kan bruges i de fleste tilfælde. Hvis højttalerne placeres længere væk end 9 m fra modtageren eller forstærkeren, skal De se følgende tabel eller kontakte den autoriserede Bose-forhandler. Tykkelse* Længde* 18 (0,75 mm...
Opstilling Sådan foretages tilslutningerne Skub højttalerens ene terminalflig til side, og sæt den korrekte ledning i (figur 6). Figur 6 Markeret ledning Rød terminalflig Sådan sluttes terminalerne til midterhøjttaleren og surround- højttalerne Markeret ledning Rød terminalflig 1. Sæt den ene ende af højttalerkablet i højttaleren. A.
Opstilling Kontrol af tilslutningerne Kontrollér, at alle tilslutningerne er foretaget med positiv sluttet til positiv (+ til +) og negativ sluttet til negativ (– til –). Kontrollér, at ingen løse ledningstråde berører hinanden på tværs af terminalerne. Krydsede ledningstråde kan forårsage kortslutninger og kan beskadige de elektroniske komponenter.
Opstilling Montering af højttalerne på en væg ADVARSEL: Montér ikke beslagene på flader, der ikke er robuste eller flader, der evt. gemmer rør eller elektriske installationer. Hvis De er usikker med hensyn til installationen af støttebeslaget, skal De henvende Dem til en professionel installatør. ADVARSEL: Genstande må...
Justering af Deres surround sound-indstillinger Sådan opnås realistisk Home Theater-lyd Alle højttalerne producerer kun den lyd, som sendes til dem af surround sound-modtageren. Under et surround sound-program vil de forreste højttalere og midterhøjttaleren næsten uafbrudt afgive lyd, mens surround-højttalerne af og til vil være tavse. Sådan indstilles De Pro-Logic-modtageren Til brug til videofilm, skal der sørges for, at SURROUND SOUND midtermodus-indstillingen på...
Følg brugsanvisningen til modtageren for at bruge modtagerprøvetonen til at kontrollere tilslutningerne og til at justere højttalernes lydniveau. Hvis lyden afbrydes VCS-10-midterhøjttaleren og VCS-30 Series II-midter-/surround- højttalersystemet har et avanceret, automatisk, elektronisk beskyttelseskredsløb, der forebygger højttalerskade pga overbelastning. Når midterhøjttaleren opdager overbelastning, slukker beskyttelseskredsløbet periodisk og genindstiller højttaleren en...
• Kontrollér, om højttalerkablet er beskadiget. forvrænget • Skru ned for udgangsstyrken fra fjernsynet eller andre komponenter, som er sluttet til modtageren. Kundeservice ® Henvend Dem til en autoriseret Bose -forhandler for en serviceaftale, eller kontakt Bose direkte. Downloaded from www.Manualslib.com manuals search engine...
Højttalerne kræver ellers ingen vedligeholdelse. Garantiperiode Bose ® VCS-10 og VCS-30 Series II-højttalere er dækket af en begrænset 5-årig garanti, som kan overføres. En detaljeret beskrivelse af garantiomstændighederne findes på det garantikort, som er vedlagt Deres højttalere. Udfyld venligst kortet, riv det af, og send det til Bose.
Seite 30
Opstilling Downloaded from www.Manualslib.com manuals search engine...
Sollte einer der Lautsprecher beschädigt sein, schließen Sie sie nicht an. Packen Sie in diesem Fall alle Teile wieder in den Originalkarton, und verständigen Sie unverzüglich Bose oder Ihren Bose Vertragshändler. Hinweis: Wir empfehlen, dass Sie sich nun die Seriennummern notieren, die Sie auf der Rückseite der Lautsprecher finden.
Aufstellen Aufstellen des Center Speakers Der Center Speaker übernimmt die Wiedergabe des Center- Kanals des Surround Sounds und nimmt dabei wenig Platz in Anspruch. Durch sein schmales, platzsparendes Design kann er unmittelbar auf, über oder unter Ihrem Fernsehgerät platziert werden (Abbildung 2). Die Gummifüße verhindern das Verrutschen des Lautsprechers, und die magnetische Abschirmung verhindert, dass sich der Bildschirm verfärbt.
Aufstellen Aufstellen Ihrer Surround Speaker ® Die Surround Speaker des VCS-30 Serie II-Lautsprechersystems liefern Surround Sound-Effekte von der Rückseite Ihres Raumes (Abbildung 4). Abbildung 4 Alternative Anordnung der Surround Speaker Surround Speaker Mit den mitgelieferten Haltern können Sie diese Lautsprecher an der Wand befestigen.
(in Elektro-, Rundfunk- und Eisenwarenläden erhältlich) eignen sich für die meisten Anwendungen. Falls Ihre Lautsprecher über 9 m vom Receiver oder Verstärker entfernt stehen, schlagen Sie Einzelheiten in der nachstehenden Tabelle nach oder wenden sich an Ihren Bose Vertragshändler. Querschnitt* Länge* 0,75 mm...
Aufstellen Anschlüsse vornehmen Drücken Sie den Klemmhebel an der Anschlussstelle des Lautsprechers, und führen Sie den entsprechenden Draht ein (Abbildung 6). Abbildung 6 Roter Klemmhebel Markierte Ader Anschluss des Center Speakers und der Surround Speakers an die Klemmen Markierte Ader Roter Klemmhebel 1.
Aufstellen Prüfen der Anschlüsse Vergewissern Sie sich, dass alle Anschlüsse richtig vorgenom- men wurden (+ an + und – an –) und dass sich keine losen Drähte berühren. Dies könnte Kurzschlüsse verursachen und die elektrischen Komponenten beschädigen. Bevor Sie den Receiver am Netz anschließen und einschalten, prüfen Sie, ob alle Verbindungen fest sitzen.
Aufstellen Anleitung zur Wandmontage Ihrer Lautsprecher ACHTUNG! Montieren Sie die Halter nicht an Wänden, die zu schwach sind oder in denen Strom- und Wasserleitungen oder ähnliches verlegt sind. Wenn Sie Bedenken haben, ziehen Sie einen qualifizierten Fachmann zu Rate. ACHTUNG! Es dürfen keine Gegenstände an den Stützen oder Lautsprechern aufgehängt werden.
Einstellen Ihrer Surround Sound-Einstellungen Damit ein realistischer Heimkino-Sound erzeugt wird Jeder Lautsprecher gibt lediglich den Sound wieder, den er vom Surround Sound Receiver erhält. Während eines Surround Sound- Programms sind die vorderen und mittleren Lautsprecher fast ununterbrochen zu hören, während die Surround Speaker u. U. gelegentlich stumm sind.
Einstellen Ihrer Surround Sound-Einstellungen Einstellen Ihres Dolby Digital Receivers ® ® Ihre VCS-10 - oder VCS-30 Serie II-Lautsprecher sind mit dem Ausgang von Dolby Digital Receivern kompatibel. Achten Sie bitte darauf, dass der Kanalausgang des Dolby Digital-Bildschirm- menüs sowohl für den Center Speaker als auch für die Surround Speakers auf SMALL gestellt ist.
Komponenten, die am Receiver angeschlossen sind. Kundendienst Wenn Sie den Kundendienst in Anspruch nehmen möchten, setzen Sie sich bitte mit Ihrem Bose ® -Vertragshändler in Verbindung. Sie können aber auch direkt mit Bose Kontakt aufnehmen. Downloaded from www.Manualslib.com manuals search engine...
Spülmittel, und achten Sie darauf, dass keine Flüssigkeit in die Lautsprechergitter oder Lüftungsschlitze eindringt. Weitere Pflegemaßnahmen sind nicht erforderlich. Garantie Für die VCS-10- und VCS-30 Serie II-Lautsprecher von Bose ® gilt eine auf fünf Jahre befristete, übertragbare, beschränkte Garantie. Einzelheiten zur Garantie finden Sie auf der Garantiekarte, die Ihren Lautsprechern beiliegt.
Seite 44
Produktinformationen Downloaded from www.Manualslib.com manuals search engine...
Si alguno de los altavoces parece dañado, no usarlo. Embalar nuevamente todos los componentes en la caja original y notificarlo inmediatamente a Bose o a un concesionario de Bose autorizado. Nota: tomar nota de los números de serie que figuran en la parte posterior de cada altavoz.
Seite 47
Instalación Figura 1 Altavoz central A. Contenido de la Guía del propietario caja del altavoz VCS-10 ® Pies de caucho Altavoz ambiental B. Contenido de izquierdo la caja del sistema Abrazaderas VCS-30 ® de la serie II Altavoz ambiental derecho Pies de caucho Accesorios...
Instalación Colocación del altavoz central El altavoz central proporciona una calidad de sonido ambiental procedente del canal central a la vez que ocupa poco lugar. El diseño estrecho y discreto permite colocarlo directamente sobre, por encima o debajo del televisor (Figura 2). Los pies de caucho aseguran una posición estable y la protección magnética evita las interferencias en la pantalla de vídeo.
Instalación Colocación de los altavoces ambientales ® Los altavoces ambientales del sistema VCS-30 de la serie II producen los efectos ambientales de sonido desde la parte posterior de la habitación (Figura 4). Figura 4 Posiciones alternativas para los altavoces ambientales Altavoces ambientales Las abrazaderas que acompañan a los altavoces permiten su instalación en paredes.
Para colocar los altavoces a más de 9 m del receptor o amplificador, ver la tabla a continuación, o consultar con un concesionario de Bose autorizado. Calibre* Longitud* 18 (0,75 mm 9 m máximo...
Instalación Efectuar las conexiones En la zona de conexión del altavoz, empujar una presilla del terminal e insertar el cable adecuado (Figura 6). Alambre Figura 6 Presilla roja marcado Cómo efectuar las conexiones al altavoz central y a los altavoces ambientales Alambre marcado Presilla roja...
Instalación Verificar las conexiones Verificar que todas las conexiones se han efectuado positivo a positivo (+ a +) y negativo a negativo (– a –). Cerciorarse de que no haya hebras sueltas de los alambres que toquen los terminales. Éstas pueden producir un cortocircuito y dañar los componentes eléctricos.
Instalación Montar los altavoces en una pared ADVERTENCIA: no montar las abrazaderas en superficies que no sean lo suficientemente firmes o que oculten peligros, como por ejemplo alambres eléctricos o cañerías. Si tiene dudas acerca de la instalación de las abrazaderas, consulte con un profesional cualificado.
Adaptar los ajustes del sonido de los altavoces ambientales Para lograr un sonido de cine en casa realista Cada altavoz produce solamente el sonido que le dirige el receptor ambiental. Durante un programa ambiental, los altavoces delantero y central emitirán sonido casi constantemente, mientras que los altavoces ambientales a veces estarán en silencio.
Adaptar los ajustes del sonido de los altavoces ambientales Cómo ajustar su receptor Dolby digital ® ® Los altavoces VCS-10 o VCS-30 de la serie II son compatibles con la salida de los receptores Dolby digitales. Tener especial cuidado en fijar la salida del canal en el menú de la pantalla Dolby digital en SMALL tanto para el altavoz central como para los altavoces ambientales.
• Bajar el volumen del televisor u otro componente conectado al receptor. Servicio al cliente Para recibir asistencia técnica, ponerse en contacto con el ® concesionario autorizado de Bose o directamente en contacto con Bose. Downloaded from www.Manualslib.com manuals search engine...
No es preciso ningún otro mantenimiento. Garantía Los altavoces VCS-10 y VCS-30 de la serie II de Bose ® están cubiertos por una garantía limitada y transferible de 5 años.
Seite 58
Referencia Downloaded from www.Manualslib.com manuals search engine...
En plus de l’enceinte centrale, le système VCS-30 Series II comprend deux enceintes surround. Elles sont destinées à être placées à l’arrière de la zone d’écoute. Des supports spécifiquement adaptés sont livrés avec l’ensemble, afin de...
Seite 61
Installation Figure 1 Enceinte centrale A. Contenu de Notice d’utilisation l’emballage de l’enceinte VCS-10 Patins en caoutchouc adhésifs Enceinte arrière B. Contenu Supports de gauche de l’emballage montage du système d’enceintes Enceinte arrière VCS-30 ® droite Series II Patins en caoutchouc adhésifs Kit de fixation Enceinte centrale...
Installation Positionnement de l’enceinte centrale Celle-ci assure la reproduction sonore du canal central, tout en n’occupant que peu d’espace. Ses dimensions réduites vous permettent de la poser directement sur votre téléviseur, ou encore au-dessus ou en dessous de celui-ci (Figure 2) Des patins en caoutchouc assurent sa stabilité.
Installation Positionnement des enceintes arrière (surround) ® Les enceintes surround du système VCS-30 Series II servent à la reproduction des effets sonores surround en provenance de l’arrière de la zone d’écoute (Figure 4). Figure 4 Autres emplacements possibles pour les enceintes arrière Enceintes arrière (surround) Les enceintes peuvent être fixées au mur à...
à la plupart des applications. Si les enceintes se trouvent à plus de 9 m de l’ampli-tuner ou de l’amplificateur, consultez le tableau suivant ou renseignez-vous auprès de votre revendeur Bose agréé. Section* Longueur*...
Installation Réalisation des connexions Pour raccorder le câble à l’enceinte, appuyez sur le poussoir de la borne souhaitée et insérez le conducteur approprié dans le trou ainsi dégagé (Figure 6). Figure 6 Poussoir de la borne rouge Conducteur repéré Raccordement sur l’enceinte centrale et les enceintes arrière...
Installation Vérification des raccordements Veillez à ce que la polarité de toutes les connexions soit respectée (le + au + et le – au –). Vérifiez que les brins de conducteurs différents n’entrent pas en contact d’une borne à l’autre. Cela risquerait de provoquer des courts-circuits et d’endommager les divers équipements.
Installation Fixation murale des enceintes ATTENTION : N’installez pas les supports sur des surfaces peu résistantes ou dans lesquelles peuvent être intégrés des fils électriques ou des tuyaux de plomberie. Si vous avez des doutes, faites appel à un installateur professionnel qualifié. ATTENTION : Ne rien suspendre aux supports ou aux enceintes.
Réglage des paramètres sonores surround Obtenir un son Home Cinema réaliste Chaque enceinte ne reproduit que le message sonore issu de votre ampli-tuner. Lors de la diffusion d’un programme surround, les enceintes avant et centrales produisent presque constamment un signal sonore, alors que les enceintes arrière peuvent rester parfois silencieuses.
Centre SMALL Arrière gauche et droite SMALL (pour le système VCS-30 Series II) Pour utiliser correctement le signal test, afin de vérifier les raccordements et le réglage de volume pour chaque enceinte, consultez le manuel d’utilisation de votre ampli-tuner. Son intermittent Les enceintes centrales VCS-10 et VCS-30 sont équipées...
• Réduisez le niveau de sortie en provenance du téléviseur ou des autres équipements raccordés à l'ampli-tuner ou à l'amplificateur. Service Client Pour toute information ou réparation, appelez votre revendeur Bose ® agréé ou contactez directement le Service Client de Bose. Downloaded from www.Manualslib.com manuals search engine...
VCS-10 et VCS-30 Serie II sont couvertes par une garantie limitée transférable de 5 ans. Les détails de celle- ci figurent sur la carte de garantie qui accompagne les produits. Veuillez remplir cette fiche, la détacher et la renvoyer à Bose. Informations techniques Caractéristiques Enceintes à...
Seite 72
Référence Downloaded from www.Manualslib.com manuals search engine...
Il kit VCS-30 Series II contiene, oltre ad un diffusore centrale, anche due diffusori Surround, progettati per essere disposti nella parte posteriore dell’ambiente di ascolto. Le staffe dal design avanzato incluse in questa confezione facilitano l’installazione dei...
Seite 75
Installazione Figura 1 Diffusore centrale A. La confezione Manuale del diffusore d’istruzioni VCS-10 ® contiene: Piedini in gomma Diffusore surround B. La confezione Staffe di sinistro del kit VCS-30 ® montaggio Series II contiene: Diffusore surround destro Piedini in gomma Kit di ferra-menta per il montaggio Diffusore...
Installazione Collocazione del diffusore centrale Il diffusore centrale riproduce il canale centrale del segnale surround ed occupa uno spazio ridotto. La forma bassa ed allungata consente di collocarlo direttamente sopra, in prossimità o sotto l’apparecchio televisivo (Figura 2). I piedini in gomma assicurano la sua stabilità...
Installazione Collocazione dei diffusori surround ® I diffusori surround contenuti nel kit VCS-30 Series II riproducono gli effetti sonori dei canali surround nella parte posteriore del vostro ambiente di ascolto (Figura 4). Figura 4 Opzioni alternative per la collocazione dei diffusori surround Diffusori surround Le staffe in dotazione ai diffusori ne consentono il montaggio...
Se i diffusori sono collocati a una distanza maggiore di 9 m dal ricevitore o dall’amplificatore, faccia riferimento alla tabella che segue oppure contatti il distributore Bose autorizzato di zona. Sezione* Lunghezza massima*...
Installazione Collegamento dei cavi Sulla basetta dei connettori del diffusore, spinga la linguetta di un connettore ed inserisca il conduttore appropriato (Figura 6). Figura 6 Conduttore Linguetta del connettore rosso contrassegnato Collegamento dei cavi ai connettori del diffusore centrale e dei diffusori surround Conduttore contrassegnato...
Installazione Controllo dei collegamenti Si assicuri che i collegamenti siano stati effettuati nel modo corretto (positivo con il positivo e negativo con il negativo) e che nessun trefolo causi un contatto accidentale tra i connettori. I conduttori a contatto potrebbero provocare un corto circuito e danneggiare i componenti elettrici.
Installazione Montaggio dei diffusori sulle pareti ATTENZIONE: non monti le staffe su superfici non abbastanza solide o che contengono all’interno elementi potenzialmente pericolosi, quali conduttori elettrici o tubazioni idrauliche. Se preferisce, per l’installazione delle staffe interpelli un professionista. ATTENZIONE: non appendere elementi alle staffe, né appoggiarli sui diffusori.
Regolazione delle impostazioni Surround Per un suono Home Theater realistico Ogni diffusore riproduce solo il suono inviatogli dal ricevitore/ amplificatore surround. Nel corso di un programma surround, i diffusori anteriori e centrale riprodurranno il suono quasi ininterrottamente, mentre in alcuni casi i diffusori surround possono rimanere muti.
Se il suono si interrompe Il diffusore centrale VCS-10 e il kit di diffusori Centrale/Surround VCS-30 Series II sono dotati di un avanzato circuito di protezione elettronica automatica che previene i danni ai diffusori provocati da un sovraccarico.
• Si accerti che il cavo per diffusori non sia danneggiato. • Riduca il livello di uscita del televisore o di altri componenti collegati al ricevitore/amplificatore. Servizio clienti Si rivolga al rivenditore autorizzato Bose ® per ottenere assistenza oppure contatti direttamente la Bose.
Non è necessaria un’ulteriore manutenzione. Periodo di garanzia I diffusori VCS-10 e VCS-30 Series II della Bose ® sono coperti da una garanzia trasferibile limitata di cinque anni. Ulteriori informazioni sul tipo di copertura offerta sono stampate sulla scheda della garanzia fornita con i diffusori.
Seite 86
Installazione Downloaded from www.Manualslib.com manuals search engine...
Extra luidsprekers vóór in uw ‘home cinema’ opstelling zorgen voor het linker en rechter videogeluid. Het VCS-30 Series II systeem bevat twee surround luidsprekers plus de center luidspreker. De twee surround luidsprekers zijn bestemd voor gebruik achter in uw ‘home cinema’ opstelling.
Seite 89
Installatie Figuur 1 Center luidspreker A. De doos met Gebruiksaanwijzing ® de VCS-10 luidspreker bevat: Rubbervoetjes Linker Surround B. De doos met Beugels luidspreker het VCS-30 ® Series II systeem bevat: Rechter Surround luidspreker Rubbervoetjes Schroeven voor de installatie Center luidspreker Gebruiksaanwijzing Downloaded from www.Manualslib.com...
Installatie Het plaatsen van de center luidspreker De center luidspreker geeft het middenkanaal weer op het hoge kwaliteitsniveau van Surround Sound en neemt weinig ruimte in beslag. Het slanke, lage ontwerp past direct op, boven of onder uw televisie (Figuur 2). Rubberen voetjes zorgen voor een stabiele plaatsing en de magnetische afscherming voorkomt verkleuring van het videoscherm.
Installatie Het plaatsen van de Surround luidsprekers ® De Surround luidsprekers van het VCS-30 Series II luidspreker- systeem leveren het effect van hun ‘rondomgeluid’ door hun plaatsing achter in uw luistervertrek (Figuur 4). Figuur 4 Alternatieve mogelijkheden voor het plaatsen van de Surround luidsprekers Surround luidsprekers...
(verkrijgbaar bij uw elektronicaleverancier). Mochten de luidsprekers op méér dan 9 m van de receiver of versterker komen te staan, raadpleeg dan de onderstaande tabel of neem contact op met uw geautoriseerde Bose dealer. Gauge* Lengte* 18 (0,75 mm...
Installatie Aansluitingen maken Figuur 6 laat zien hoe een draad aan de achterkant van een luidspreker wordt aangesloten door op het contactknopje te drukken en de draad dan in het gaatje te steken. Figuur 6 Contactknopje (rood) Gemerkte draad Aansluitingen maken op de center luidspreker en Surround...
Installatie Aansluitingen controleren Controleer dat alle aansluitingen als volgt zijn uitgevoerd: positief op positief (+ op +) en negatief op negatief (– op –). Vergewis u ervan dat geen vrij uitstekende stukjes draad van een aderkern een ander contact raken. Dat zou mogelijk kortsluiting veroorzaken en de apparatuur beschadigen.
Installatie De luidsprekers aan de muur bevestigen LET OP! De beugels niet aan oppervlakken bevestigen die niet sterk genoeg zijn of mogelijk obstakels verbergen (bijv. elektrische kabels of buizen voor sanitair). Als u niet zeker bent hoe de beugels geïnstalleerd moeten worden, raadpleeg dan een bevoegde installateur.
Het afstellen van uw Surround Sound systeem Voor een realistisch Home Cinema-geluid Elke luidspreker produceert alleen het geluid dat door uw Surround Sound ontvanger wordt afgegeven. Tijdens een Surround Sound programma, zullen de voorste en middelste luidsprekers daarom bijna constant geluid voortbrengen, terwijl de Surround-luidsprekers op bepaalde momenten stil zijn.
Als het geluid wordt onderbroken De VCS-10 center luidspreker en de VCS-30 Series II center / Surround-luidspreker hebben een geavanceerd automatisch elektronisch beschermingscircuit om schade door overbelasting aan de luidspreker te voorkomen.
• Verminder het uitgangsvolume van uw TV (of ander toestel) aangesloten op uw receiver. Klantenservice Als u service nodig heeft, neem dan contact op met uw geautoriseerde Bose ® dealer of rechtstreeks met Bose. Downloaded from www.Manualslib.com manuals search engine...
5 3/4"H x 11"W x 6 1/2"D; 3.2 lb (14,6 cm x 28,0 cm x 16,5 cm; 1,45 kg) VCS-10 luidsprekers, met verpakking: 7.75 lb (3,5 kg) VCS-30 Series II luidsprekersysteem, met verpakking: 20 lb (9,1 kg) Downloaded from www.Manualslib.com manuals search engine...
Seite 100
Verwijzing Downloaded from www.Manualslib.com manuals search engine...
Andra högtalare, i främre änden av rummet, kan användas för det vänstra och högra videoljudet. Utöver mitthögtalaren innehåller VCS-30 Series II systemet även två oskärmade Surround-högtalare. De är avsedda att placeras i rummets bakre ände. De speciella fästen som ingår i paketet gör det enkelt att montera Surround-högtalarna på...
Seite 103
Installation Bruksanvisning Figur 1 Mitthögtalare ® A. Model VCS-10 förpackningen innehåller: Gummitassar Vänster ® B. Model VCS-30 Series II- Surroundhögtalare Monteringsfästen systemets förpackning Höger innehåller Surroundhögtalare Gummit assar Monteringsdon Mitthögtalare Bruksanvisning Downloaded from www.Manualslib.com manuals search engine...
Installation Placering av mitthögtalaren Mitthögtalaren svarar för mittkanalens omgivningsljud. Den platta designen gör att den passar ovanpå, över eller under din TV (figur 2). Gummitassar säkerställer att den står stadigt och magnetisk avskärmning förhindrar att färgerna på video skärmen blir felaktiga. VARNING VCS-10 ®...
Installation Placering av Surround-högtalare ® Surround-högtalarna i VCS-30 Series II systemet ger dig omgivningsljudeffekterna från den bakre delen av tittarplatsen (figur 4). Figur 4 Olika placeringsalternati v för Surround- högtalarna Surroundhögtalare Med hjälp av de fästen som medföljer satsen kan du montera högtalarna på...
Vanlig tvåtrådsledning (2 ledare, 0,75 mm2) som du kan köpa i de flesta el- och järnaffärer, fungerar för det mesta bra. Om du placerar högtalarna mer än 9 m från mottagaren ska du titta i tabellen nedan eller rådgöra med din auktoriserade Bose- återförsäljare. Tjocklek* Längd*...
Installation Så här ansluter du Kablarna ansluts till högtalarna med anslutningsklämmor, som du skjuter åt sidan för att ge plats för respektive ledare (figur 6). Figur 6 Röd anslutningsklämma Märkt ledare Så här ansluter du ledaren till mitthögtalaren och surround- högtalare Märkt ledare Röd...
Installation Så här kontrollerar du anslutningarna Kontrollera att alla ledare sitter i rätt uttag: positiv till positiv (+ till +) och negativ till negativ (– till –). Kontrollera att inga lösa trådändar kommer i kontakt med någon annan anslut-ning. Detta kan orsaka kortslutning och skada komponenterna.
Installation Montera högtalarna på en vägg VARNING Montera inte fästena på ytor som inte är tillräckligt stadiga eller där t ex elektriska eller rörledningar göms bakom Om du är osäker på hur fästet ska installeras ska du kontakta en elinstallatör. VARNING Häng inte föremål från fästena eller högtalarna.
Justering av Surround Sound-inställningarna Så här ställer du in realistiskt ljud i hemmabion Varje högtalare producerar bara det ljud som surround sound- mottagaren riktar mot den. Under ett surround sound-program kommer den främsta och mitthögtalaren att ge ifrån sig ljud nästan oavbrutet, medan surroundhögtalarna kanske är tysta ibland.
Följ instruktionerna i mottagarens bruksanvisning när du vill använda mottagarens testsignal för att verifiera anslutningarna och justera högtalarens volymnivåer. Om ljudet blir avbrutet VCS-10 mitthögtalare och VCS-30 Series II mitt/surround- högtalarsystem har en avancerad, automatisk, elektronisk skyddskrets som skyddar högtalaren för skada p ga överbelastning.
Seite 112
Ljudet är • Kontrollera att högtalarkabeln inte är skadad. förvanskat • Sänk utsignalen från TV:n eller andra komponenter som anslutits till mottagaren. Kundservice Kontakta en auktoriserad Bose ® återförsäljare för att beställa tid för service. Downloaded from www.Manualslib.com manuals search engine...
Inget annat underhåll behövs. Garanti Bose ® VCS-10 och VCS-30 Series II högtalare täcks av en begränsad överförbar femårsgaranti. En detaljerad beskrivning av garantins omfattning finns på det garantikort som medföljer högtalarna. Fyll i garantikortet, avskilj den ifyllda delen och posta den till Bose.
Seite 114
Drilling template Boreskabelon Bohrschablone Placa para las perforaciones Gabarit de perçage Maschera di perforazione Boormal Borrmall Optional speaker cord pilot hole Ekstra bormulighed til højttalerkabel Bohrung für Lautsprecherkabel Orificio opcional para el cable de altavoz Trou de traversée facultatif pour le cordon d’enceinte Foro di guida opzionale per cavo del diffusore...
Seite 115
Wood wall Væg af træ Holzwand " " " Pared de madera (3 mm) (6 mm) (3 mm) Cloison en bois Parete in legno Houten wand Vägg av trä #10 x 1-1/2 in. (#10 x 40 mm) Masonry wall Væg af beton eller mursten Wand aus Beton oder Stein Pared de ladrillos Mur de maçonnerie...
