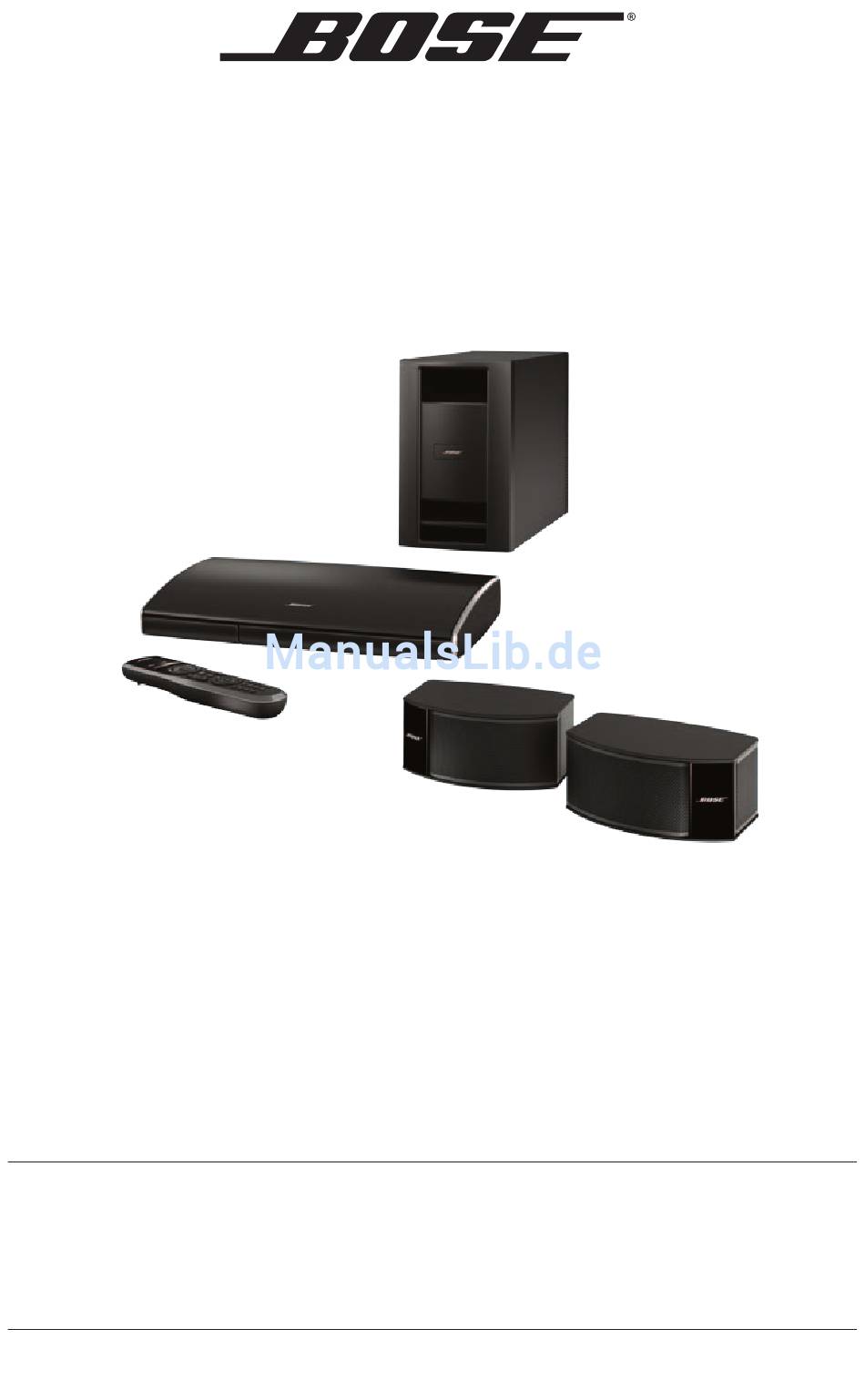

- Seite 1 LIFESTYLE 235 Serie II ® Home-Entertainment-System Einrichtungsanleitung...
-
Seite 2: Sicherheitshinweise
Der Begriff HDMI und das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern. © 2013 Bose Corporation. Dieses Dokument darf ohne schriftliche Genehmigung weder ganz noch teilweise reproduziert, verändert, vertrieben oder auf andere Weise verwendet werden. - Seite 3 Corporation erklärt hiermit, dass dieses Produkt die wesentlichen Anforderungen und ® andere relevante Bestimmungen der Richtlinie 1999/5/CE und weitere geltende EU-Richtlinien erfüllt. Die vollständige Konformitätserklärung ist einsehbar unter www.Bose.com/compliance. Namen und Inhalt der giftigen oder gefährlichen Stoffe oder Elemente Name des Teils Gefährliche Stoffe oder Elemente...
-
Seite 4: Wichtige Sicherheitshinweise
Sicherheitshinweise Wichtige Sicherheitshinweise 1. Lesen Sie die folgenden Anweisungen. 2. Bewahren Sie die Anweisungen auf. 3. Beachten Sie alle Warn- und Sicherheitshinweise. 4. Befolgen Sie alle Anweisungen. 5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. 6. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch. 7. -
Seite 5: Inhaltsverzeichnis
Inhalt Willkommen Vielen Dank ......................Auspacken ......................Systemeinrichtung Karton mit Steuerkonsole................Karton mit Acoustimass -Modul ..............® Karton mit Lautsprecher .................. Karton mit interaktivem Zubehör ..............Weiterer Karton mit 4 Artikeln ............... Gummifüße anbringen ..................Probleme beim Einrichten ................Kundendienst ..................... Deutsch - 5... -
Seite 6: Willkommen
Achten Sie darauf, das gesamte Verpackungsmaterial aufzubewahren. Dies ist die sicherste Methode für eventuell erforderlichen Versand oder Transport. Sollte eines der Teile beschädigt sein, verwenden Sie es nicht. Teilen Sie Bose oder Ihrem Bose-Vertragshändler die Beschädigung unverzüglich mit Eine Liste mit Kontaktinformationen finden Sie in Karton 4. -
Seite 7: Systemeinrichtung
Systemeinrichtung Karton mit Steuerkonsole Das benötigen Sie aus Karton 1: Aus Karton 1: Steuerkonsole HDMI -Kabel Netzteil Audioeingangskabel ® Das benötigen Sie aus dem Karto mit den Netzkabeln: Aus dem Karton mit den Netzkabeln: Netzkabel A. Stellen Sie die Steuerkonsole auf eine ebene, stabile Fläche in der Nähe Ihres Fernsehgeräts. - Seite 8 Systemeinrichtung B. Schließen Sie ein Ende des HDMI -Kabels an den HDMI-Eingangsanschluss ® des Fernsehgeräts an. Wenn bereits ein HDMI-Kabel an den HDMI-Eingangsanschluss am Fernsehgerät angeschlossen ist, können Sie dieses verwenden. Trennen Sie einfach das andere Ende. C. Schließen Sie das andere Ende des HDMI-Kabels, das Sie verwenden, an den mit HDMI OUT Video to TV gekennzeichneten Anschluss an der Steuerkonsole an.
- Seite 9 Systemeinrichtung D. Schließen Sie ein Ende des Audio-Eingangskabel an den Anschluss an der Steuerkonsole an, der mit Audio OUT beschriftet ist. Achten Sie darauf, dass die ebene Fläche mit dem Pfeil auf dem Stecker nach oben zeigt. Lassen Sie das andere Ende des Kabels am Boden liegen. Sie werden gebeten, den Anschluss vorgenommen, während Sie den Inhalt des nächsten Kartons einrichten.
-
Seite 10: Karton Mit Acoustimass
Systemeinrichtung Karton mit Acoustimass -Modul ® Das benötigen Sie für die folgenden Schritte: Aus dem Karton mit Aus Karton 2: den Netzkabeln: Acoustimass-Modul Netzkabel A. Stellen Sie das Acoustimass-Modul vor derselben Wand des Raums, an der sich das Fernsehgerät befindet, auf den Boden. Vergewissern Sie sich, dass sich eine stromführende Netzsteckdose in der Nähe befindet. - Seite 11 Systemeinrichtung ACHTUNG: Stellen Sie das Acoustimass -Modul nicht auf die Vorder- oder Rückseite. ® C. Schließen Sie das freie Ende des Audioeingangskabels an den Media Center- Anschluss am Acoustimass-Modul an. Achten Sie darauf, dass die ebene Fläche mit dem Pfeil in Richtung Vorderseite des Moduls zeigt.
-
Seite 12: Karton Mit Lautsprecher
ES-Lautsprecherarrays Lautsprecherkabel ® Hinweis: Sie können die Systemlautsprecher auf Wandhalterungen oder Bodenständer stellen. Diese Zubehörteile können Sie bei Ihrem Bose ® Händler oder unter www.Bose.com erwerben. A. Stellen Sie den mit L (an der Rückseite) markierten Lautsprecher links vom Fernsehgerät und den anderen (mit R markiert) rechts davon aus. - Seite 13 Systemeinrichtung B. Trennen Sie am Ende des Lautsprecherkabels mit den zwei Steckern die Kabel, so dass Sie jedes Kabel an einen Lautsprecher anschließen können. C. Wählen Sie den mit L markierten Stecker und stecken Sie ihn in den mit L markierten Lautsprecher, der sich aus Zuschauersicht links vom Fernsehgerät befindet.
- Seite 14 Systemeinrichtung Schließen Sie das freie Ende des Lautsprecherkabels an den SPEAKERS- Anschluss am Acoustimass -Modul an. ® Drehen Sie die Rändelschrauben handfest an. Rändelschraube Stellen Sie das Acoustimass-Modul in seine endgültige Position: • Aufrecht (OPTIMAL) oder auf einer Seite liegend (ALTERNATIV). OPTIMAL ALTERNATIV •...
-
Seite 15: Karton Mit Interaktivem Zubehör
Systemeinrichtung Karton mit interaktivem Zubehör Das benötigen Sie für die folgenden Schritte: Fernbedienung mit Batterien Headset für die ADAPTiQ -Audiokalibrierung ® WICHTIG! Vergewissern Sie sich vor Beginn, dass sich die Lautsprecher und das Acoustimass -Modul in der endgültigen Position befinden. ®... - Seite 16 • Wählen Sie Ihre Sprache aus. • Optimieren Sie den Systemton mithilfe des ADAPTiQ -Audiokalibrierungs- ® systems. • Schließen Sie Audio-/Videogeräte an die Steuerkonsole an. • Konfigurieren Sie die Bose -Fernbedienung für die Steuerung der ® angeschlossenen Geräte. 16 - Deutsch...
-
Seite 17: Weiterer Karton Mit 4 Artikeln
Systemeinrichtung Weiterer Karton mit 4 Artikeln Die restlichen Gegenstände von Karton 4 können für die Einrichtung des LIFESTYLE 235 Serie II Home-Entertainment-Systems erforderlich sein. Weitere ® Informationen zur Verwendung dieses Zubehörs oder zum späteren Hinzufügen weiterer Gerätes zum System finden Sie in der Bedienungsanleitung. Stereo-Audiokabel Kabel mit Infrarotsender LIFESTYLE... -
Seite 18: Gummifüße Anbringen
Systemeinrichtung Gummifüße anbringen Beim Aufstellen des Acoustimass -Moduls auf dem Fußboden können Sie die ® mitgelieferten Gummifüße unten am Modul anbringen. Dies sorgt für mehr Stabilität und schützt Ihren Boden. Gummifüße Unterseite Vibrationen können dazu führen, dass sich die Lautsprecher bewegen, insbesondere wenn sie auf einer glatten Fläche stehen, zum Beispiel Glas oder poliertem Holz. -
Seite 19: Probleme Beim Einrichten
„Setup-Modus verwenden“ in der Bedienungsanleitung des Systems. Hilfe bei der Behebung von Problemen finden Sie in der Fehlerbehebungstabelle in der Bedienungsanleitung des Systems. Kundendienst Weitere Hilfe zur Problembehandlung erhalten Sie beim Bose -Kundendienst. ® Eine Liste mit Kontaktinformationen finden Sie in Karton 4. - Seite 20 ©2013 Bose Corporation, The Mountain, Framingham, MA 01701-9168 USA AM372612_00 Rev. 00...
