Installationshinweise

Wandmontage

Für den Betrieb von raumluftabhängigen An-
lagen werden besondere Anforderungen an die
Be- und Entlüftung des Aufstellraumes ge-
stellt. Aufstellung nach den gültigen örtlichen
Vorschriften vornehmen.
• Verpackung entfernen.
• Kessel auf der Transportpalette belassen.
Nicht auf die Anschlüsse stellen.
Aufstellort für Brennwertkessel (und Speicher)
•
festlegen und Befestigungspunkte anzeichnen.
Bitte beachten Sie die Positionen der
- Gasanschlussleitung
- Heizkreisanschlussleitungen
- Speicheranschlussleitungen
- Abgasabführung.
Bei Anschluss an eine Abgasleitung im Schacht
Brennwertkessel in der Nähe des Schachtes
aufstellen - große waagerechte Abgasrohr-
längen vermeiden.
Befestigungsmaterial zur Wandmontage ist im
Lieferumfang enthalten.

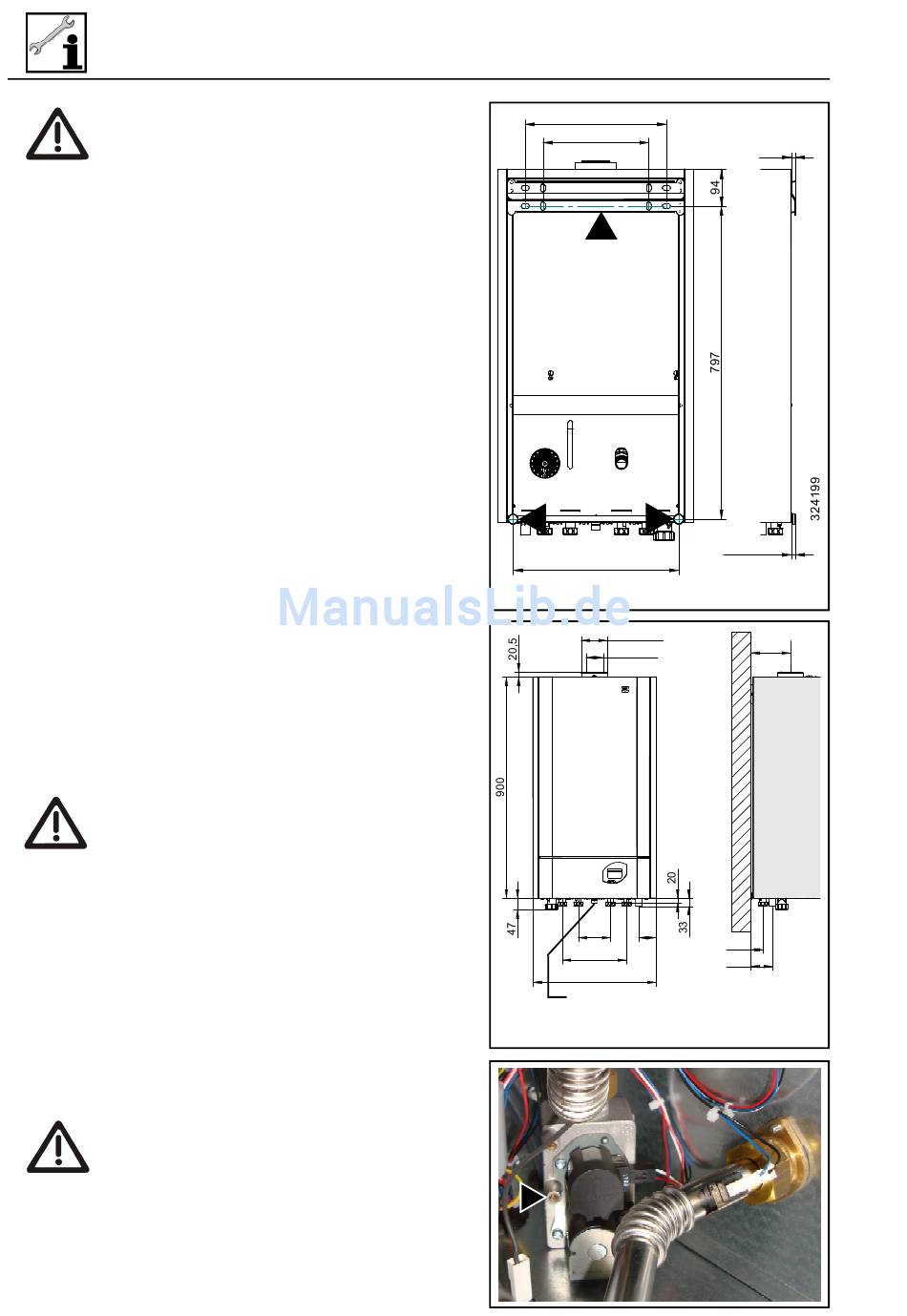

• Wandkonsole 1 waagerecht anbringen.
• Brennwertkessel in die Wandkonsole ein-
hängen und mit den beiden Abstandshaltern 2
lotrecht ausrichten.
Bei raumluftabhängiger Betriebsweise Be- und
•
Entlüftungsöffnungen des Aufstellraumes ent-
sprechend den Vorschriften erstellen.
Als Entlüftung kann eventuell die Hinterlüftung
der Abgasleitung dienen.

Gasanschluss

Arbeiten an gasführenden Teilen dürfen nur
von konzessionierten Fachfirmen durchge-
führt werden.
• Nennweite der Gasanschlussleitung nach den
geltenden Vorschriften bestimmen.
Die Installation eines thermisch auslösenden
Gas-Absperrhahnes (TAS) ist vorgeschrieben.
• Gasabsperrhahn* montieren -
Verschraubung kesselseitig - Gasanschluss
des Kessels mit Rohrzange gegenhalten.
* als Zubehör erhältlich
• Gasleitung spannungsfrei anschließen - wir
empfehlen den Einbau eines Gasfilters.
Gasleitung überprüfen
Max. Prüfdruck der Gasarmatur: 65 mbar.
Bei höheren Prüfdrücken Brennwertkessel an
der Verschraubung des Gasabsperrhahnes
von der Gasleitung trennen. Das Schließen des
Gasabsperrhahnes reicht nicht aus.
• Gasleitung bis einschließlich Gasarmatur auf
Dichtheit prüfen.
• Alle Absperrhähne der Gasleitung öffnen.
Gasleitung fachgerecht entlüften.
•
Der Gasvordruck kann an Pos. 3 gemessen
•
werden (Soll bei Erdgas: 20±3 mbar, bei
Flüssiggas: 50±3 mbar).
14
360
270
1
2
2
422
Wandmontage
DN 100
DN 60
130 70
260
500
Gasanschluss
Anschlüsse
3
10
10-20 mm
161
*
185
50
88
457
* 161 bei flexito 25
185 bei flexito 35
