- Seite 1 Technische Unterlagen Installations- und Bedienungsanleitung Gas-Brennwertkessel flexito 25/35/-duo 09-2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Symbolerläuterung ........................2 Produktbeschreibung ........................3 Aufbau ............................4 Sicherheitshinweis, Richtlinien ..................... 6 Allgemeine Hinweise ........................6 Hydraulik-Beispiele ......................10 Wandmontage ..........................14 Gasanschluss ..........................14 Abgasanschluss ..........................15 Hydraulische Einbindung ......................15 Elektrischer Anschluss .........................1 6 Kondenswasserableitung ......................17 Inbetriebnahme ........................... -
Seite 3: Auf Einen Blick

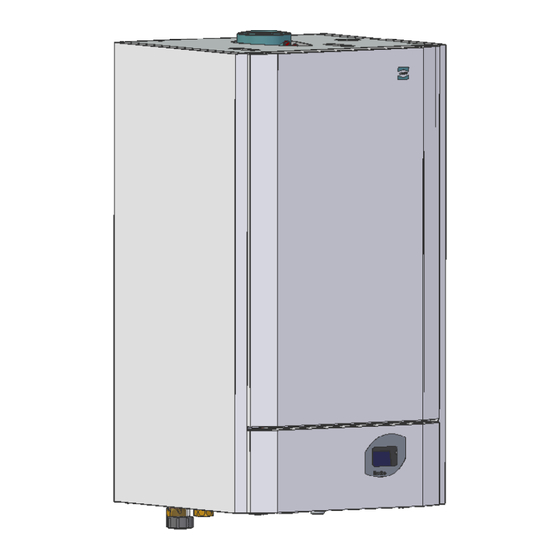

Produktbeschreibung Auf einen Blick Solo-Ausführung (1 Pumpe): • Kompakter wandhängender Gas-Brennwertkessel flexito 25 für geschlossene Warmwasserheizungsanlagen (Ausdehnungsgefäß 10 Liter optional) flexito 35 mit Vorlauftemperatur bis 100°C, einstellbar bis maximal 85°C, vorzugsweise für Kondensations- betrieb bestimmt. In den Nennwärmeleistungsbereichen bei 80/60°C von 2,5-24,4 kW und 3,3-32,7 kW erhältlich. -
Seite 4: Aufbau
Produktbeschreibung Aufbau am Beispiel flexito 25 Abgasanschluss mit Messöffnungen Abgasfühler Vorlauffühler Druckausdehnungs- Wärmetauscher gefäß 10l optional Zündelektrode Gas-/Luft-Mischkanal Ansaugschalldämpfer mit Rückschlagklappe Ionisationselektrode Gebläse Schauglas Rücklauffühler Zündtrafo Kondensatwanne Gasmagnetventil mit Stellmotor drehzahlgeregelte Heizungspumpe Kondensat-Siphon Kesselschaltfeld Sicherheitsventil 3 bar Angaben zu den hydraulischen Anschlüssen siehe S.16 und 29, Angaben zu den elektrischen Anschlüssen siehe S.17 Typschild am Beispiel flexito 25 Typbezeichnung... -
Seite 5: Aufbau Am Beispiel Flexito 25-Duo
Produktbeschreibung Aufbau am Beispiel flexito 25-duo Abgasanschluss mit Messöffnungen Abgasfühler Vorlauffühler Druckausdehnungs- Wärmetauscher gefäß 10l optional Zündelektrode Gas-/Luft-Mischkanal Ansaugschalldämpfer mit Rückschlagklappe Ionisationselektrode Gebläse Schauglas Rücklauffühler Zündtrafo Kondensatwanne Gasmagnetventil mit Stellmotor Speicherladepumpe drehzahlgeregelte Heizungspumpe Kondensat-Siphon Kesselschaltfeld Sicherheitsventil 3 bar Angaben zu den hydraulischen Anschlüssen siehe S.16 und 29, Angaben zu den elektrischen Anschlüssen siehe S.17 Typschild am Beispiel flexito 25-duo Typbezeichnung... -
Seite 6: Sicherheitshinweis, Richtlinien
Allgemeine Hinweise Sicherheitshinweis! Bitte lesen Sie diese Installationsanleitung vor Installationsbeginn aufmerksam durch. Für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen, entfallen alle Haftungs- und Gewährleistungsansprüche! Unsachgemäß ausgeführte Arbeiten können zu Verletzungen oder Sachschäden führen! Richtlinien Beachten Sie bitte folgende Richtlinien und Normen für die Erstellung und den Betrieb der Heizungsanlage: 2009/142/EG EG-Gasgeräterichtlinie... - Seite 7 Allgemeine Hinweise • Vor der lnbetriebnahme ist die werkseitige Einstellung des Gerätes mit den örtlichen Versorgungs- bedingungen zu vergleichen. Eine eventuell notwendige Umstellung muss durch einen Heizungsfachmann erfolgen. • Brennwertkessel benötigen ein speziell auf die Betriebsweise abgestimmtes Abgas- bzw. Zuluft/ Abgas-System.
-
Seite 8: Abgasführung
Die Vorschriften (LBO, FeuVo) der einzelnen Bundesländer können hievon abweichen und Mindestabstände zu brennbaren Baustoffen vorschreiben. Installationsvarianten Der Capito Gasbrennwertkessel wurde durch die Zertifizierungsstelle für die nachfolgenden Luft- / Abgasführungs - Installationsvarianten zugelassen. B23, B33, C13x, C33x, C43x, C63x, C83x, C93x Für die Abgasführung der Gas-Brennwertkessel... - Seite 9 Installationshinweise Zulä ssige Abga sle itungslä nge n na ch DIN 4705 für Abgasrohre PP Kunststoff flexito 25 flexito 35 Abga sle itung Ke sse l- m a x . se nkre chte m a x . se nkre chte a nschluss w a a ge re cht se nkre cht...
-
Seite 10: Hydraulik-Beispiele
Installationshinweise Gastherme mit Unterstellspeicher F-PD 90, Radiatoren und TWW Gastherme mit Unterstellspeicher F-PD 90, Hydraulischer Weiche, Fußbodenheizung, Radiatoren und TWW... - Seite 11 Installationshinweise Gastherme mit Beistellspeicher F-PD 250, Radiatoren und TWW Gastherme mit Beistellspeicher F-PD 250, Hydraulische Weiche, Radiatoren und TWW...
- Seite 12 Installationshinweise Gastherme mit Speicher S-PD, Radiatoren, Solar und TWW Gastherme mit Speicher S-PD, Festbrennstoffkessel, Radiatoren, Solar und TWW...
- Seite 13 Installationshinweise Anlagenschema zur Erläuterung der technischen Möglichkeiten; es muss gemäß den örtlichen Gegebenheiten ergänzt werden. Haftung ist ausgeschlossen! Achtung! Hochleistungsschichtung nicht originalgetreu! Symbolerklärung: Überströmventil Entlüftungsarmatur Druckanzeigegerät Temperaturfühler Rückschlagklappe Ausdehnungsgefäß Handantrieb Umwälzpumpe Elektromischer Thermomischer Umschaltventil Motorventil Thermometer Sicherheitsventil Sicherheitsgruppe Zirkulationspumpe mit Zeitschaltuhr Durchflußbegrenzer Thermische Ablaufsicherung Kürzel:...
-
Seite 14: Wandmontage
Installationshinweise Wandmontage Für den Betrieb von raumluftabhängigen An- lagen werden besondere Anforderungen an die Be- und Entlüftung des Aufstellraumes ge- stellt. Aufstellung nach den gültigen örtlichen Vorschriften vornehmen. • Verpackung entfernen. • Kessel auf der Transportpalette belassen. Nicht auf die Anschlüsse stellen. Aufstellort für Brennwertkessel (und Speicher) •... -
Seite 15: Abgasanschluss
Installationshinweise Abgasanschluss • Beachten Sie bitte hierzu die Installations- hinweise mit Angabe der zulässigen Abgas- Leitungslängen. • Abgasleitung bzw. Zuluft-/Abgassystem nach der Montageanleitung montieren. • Abgasleitung auf Dichtheit prüfen - geeignetes Dichtheitsprüfgerät verwenden. Statischer Prüf-Überdruck: 1000 Pa Maximale Leckrate: 50 l/hm2 bezogen auf die innere Oberfläche der Abgasleitung: = 0,18 m /m, A„, = 0,25 m... -
Seite 16: Elektrischer Anschluss
Installationshinweise Bei Fließgeräuschen Bei Heizungsanlagen mit direkten Heizkreisen mit Thermostatventilen können unter bestimmten Betriebsbedingungen bei nicht optimal abge- glichenen Hydrauliken Fließgeräusche auftreten. Die Kesselregelung bietet die Möglichkeit die Pumpendrehzahl der Heizungsanlage anzu- passen (siehe Bedienungsanleitung). In den Fällen, wo mit einer Begrenzung der Pumpen- drehzahl keine Abhilfe geschaffen werden kann, empfehlen wir den Einbau eines Überströmventils A mit entsprechender Voreinstellung (200-250... -
Seite 17: Kondenswasserableitung
Installationshinweise Notschalter DIN VDE 0116 (DVGW-TRGI) (erforderlich bei einer Gesamt-Nennleistung > 50 kW) Die Brenner von Gasfeuerstätten müssen durch einen außerhalb des Aufstellraumes angeordneten Schalter jederzeit abgeschaltet werden können. Neben dem Schalter muss ein gut sichtbarer, dauerhafter Anschlag mit der Aufschrift „Notschalter- Feuerung“... -
Seite 18: Inbetriebnahme
Inbetriebnahme Kesselanlage mit Wasser füllen Die Inbetriebnahme darf nur von einer konzes- sionierten Fachfirma durchgeführt werden. Vor der Inbetriebnahme muss die Heizungsanlage vollständig entleert und gespült werden. Die anschließende Befüllung darf nur mit unbe- handeltem, frischem Trinkwasser erfolgen. Für den Einsatz von Inhibitoren ist entweder eine Unbedenklichkeitsbestätigung vom Hersteller einzuholen, oder es ist eine Systemtrennung vorzunehmen. - Seite 19 Inbetriebnahme Inbetriebnahme der Kesselregelung Bei Erst-Inbetriebsetzung sind folgende Arbeiten durchzuführen: • Voraussetzung ist die korrekte Montage und elektrische Installation aller nötigen Zusatz- geräte, und bei Funklösungen eine korrekt erfolgte Funkverbindung. • Blende 1 herunterklappen und Betriebsschalter 2 (siehe Abb.) einschalten. •...
-
Seite 20: Umstellung Auf Flüssiggas
Inbetriebnahme Entriegelung von Fehlermeldungen Erscheint im Display eine Fehlermeldung (z.B. Wasserdruckschalter hat angesprochen), kann diese nach Fehlerbehebung durch Drücken der Entriegelungstaste für ca. 1s entriegelt werden. Funktionskontrolle Zur Erleichterung der Inbetriebsetzung und der Fehlersuche verfügt der Regler über einen Ein-/ Ausgangstest. -
Seite 21: Leistungseinstellung Der Speicherladepumpe
Inbetriebnahme Leistungseinstellung der Speicherladepumpe Die Speicherladepumpe ist werksseitig auf eine Förderhöhe von 6 m eingestellt. Bei Bedarf kann die Förderhöhe nach nachfolgender Anleitung anpassen. Anzeige Auswahl Betriebsstatus Einstellmodus Einstellmodus Förderhöhe > 2 s Förderhöhe 4 m Förderhöhe 5 m Förderhöhe 6 m (Werksvoreinstellung) Einstellansicht Förderhöhe 7 m... -
Seite 22: Wartung
Wartung Wartung • Es ist eine jährliche Wartung des Brennwertkessels durchzuführen. • Diese darf nur durch einen Fachmann erfolgen. Wir empfehlen den Abschluss eines Wartungsvertrages. • • Die Unterlassung von Wartungen erhöht das Sicherheitsrisiko. • Bei Unterlassung von Wartungen entfallen alle Haftungs und Gewährleistungsansprüche! •... - Seite 23 Wartung Brenner wieder einbauen Achtung! Auf die korrekte Ausrichtung von Zünd- und Ionisationselektrode achten. Bei Austausch der Ionisationselektrode ist ein Drifttest durchzuführen. Elektrodenabstand der Zündelektrode Bauform der Ionisationselektrode Drifttest nach Austausch der Ionisationselektrode Um die Ionisationselektrode zu überwachen, wird in regelmäßigen Abständen ein automatischer Drifttest durchgeführt.
-
Seite 24: Wirkschaltplan
Wirkschaltplan 5 4 3 2 1 8 7 6 5 4 3 2 1... -
Seite 25: Stromlaufplan
Stromlaufplan... -
Seite 26: Technische Daten
Technische Daten CAPITO fexito 25/-duo 35/-duo Bauart-Zulassungskennzeichen CE-0085CN0012 Nennwärmebelastung - min./max. - Erdgas I 2,5 - 24,4 3,3 - 32,7 Nennwärmebelastung - min./max. - Flüssiggas I 5,8 - 24,4 8,2 - 32,7 3B/P Nennwärmeleistung 50/30°C - min./max. - Erdgas I... -
Seite 27: Förderleistung Und Energieverbrauch Der Hocheffizienzpumpen
Technische Daten Förderleistung und Energieverbrauch der Hocheffizienzpumpen Leistungskennlinie Hocheffizienzpumpe UPM3 15-70 flex Ready for Ecodesign 2015 EEI ³ 0,20 gemäß EN 16297-3:2012 ³ 23 W gemittelt... -
Seite 28: Widerstandswerte Der Temperaturfühler
Technische Daten Widerstandswerte der Temperatur- fühler Für die Temperaturfühler sind die Wider- 14000 13000 standswerte bei verschiedenen Tempera- 12000 turen in den nebenstehenden Diagrammen 11000 und Tabellen angegeben. 10000 Bei Verdacht auf einen defekten Fühler kann 9000 mit Hilfe eines Messgerätes mit entsprechen- 8000 dem Messbereich (z.B. -
Seite 29: Abmessungen Und Anschlüsse
Abmessungen/Anschlüsse 161 ( CC 25 ) (flexito 25) DN 100 185 ( CC 35 ) (flexito 35) DN 60 1 Gasanschluss R 1/2“ 2 Kesselvorlauf RP 1 3 Kesselrücklauf RP 1 4 Speichervorlauf RP 1 * 5 Speicherrücklauf RP 1 * 6 Kondensatablauf DN 25 * nur bei flexito 25/35-duo... -
Seite 30: Inbetriebnahmeprotokoll
Inbetriebnahmeprotokoll Inbetriebnahmeprotokoll Bitte ausgeführte Arbeiten ankreuzen bzw. Messwerte eintragen Anlage: Installationsfirma: 1. Gasleitung auf Dichtheit prüfen 2. Zuluft- und Abgasführung überprüfen 3. Abgasleitung auf Dichtigkeit prüfen 4. Neutralisationseinrichtung, falls vorhanden, überprüfen 5. Angaben auf dem Geräteschild mit der vorhandenen Gasart vergleichen 6. - Seite 31 Notizen...
- Seite 32 Erzeugnisse bewährter Qualitat, die allen Sicherheits-Vorschriften und den Forderungen der Praxis vollauf entsprechen. CARL CAPITO Heiztechnik GmbH Mühlenbergstr. 12 • D-57290 Neunkirchen/Siegerland • Telefon (02735) 760-142 • Telefax (02735) 770-903 Internet: www.capito-heiztechnik.de • eMail-Adresse: heiztechnik@capito-gmbh.de Technische Änderungen oder Irrtümer vorbehalten!
