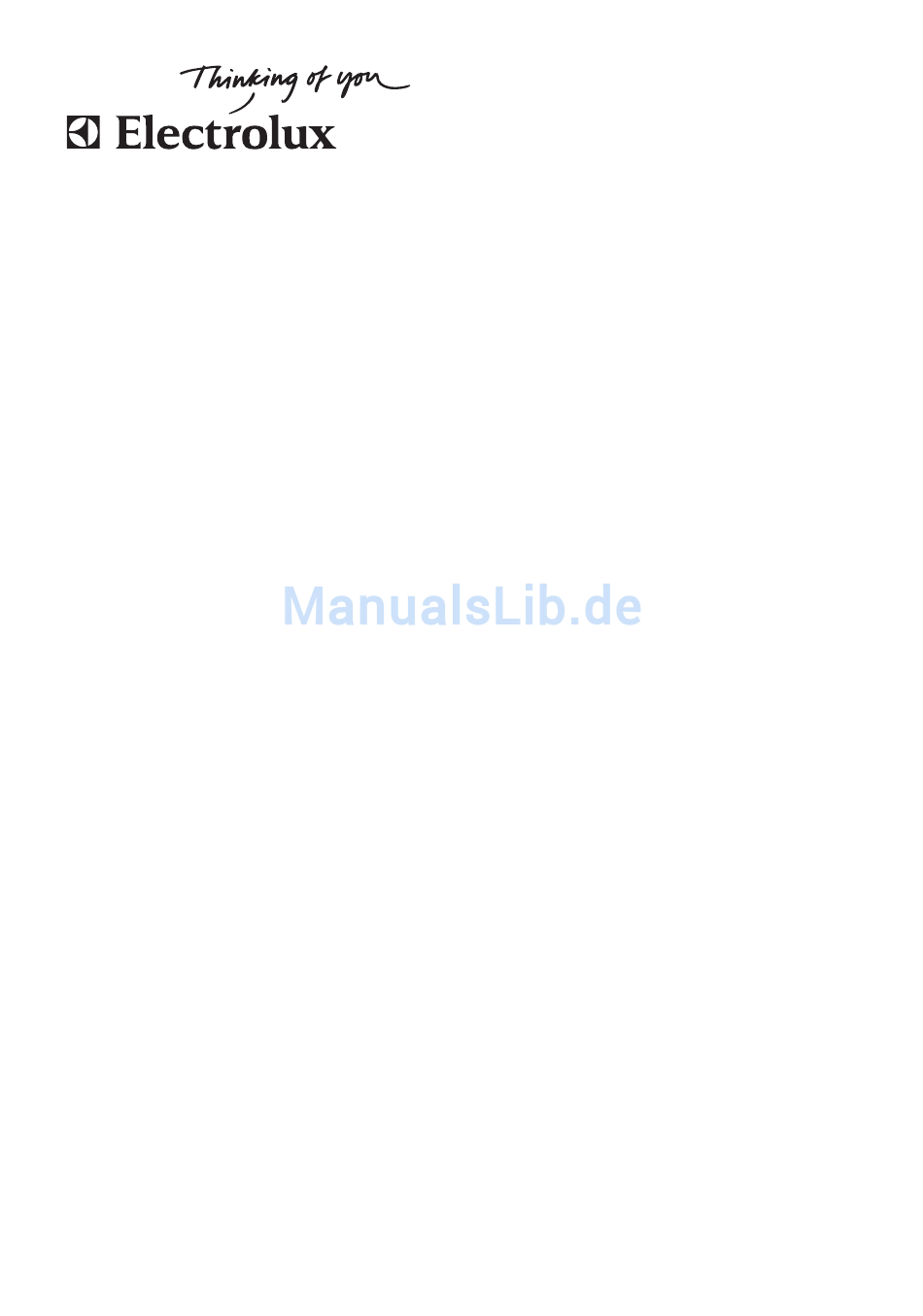

- Seite 1 Gebrauchsanweisung Waschautomat WAG L4 E100 WAG L6 E100 WAG L7 E100...
- Seite 2 Willkommen bei Electrolux! Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird. Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten anzubieten, die helfen, Ihr Leben etwas komfortabler zu machen. Sie finden einige Beispiele auf der vorletzten Seite in diesem Heft.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Benutzerinformation Sicherheitshinweise Gerätebeschreibung Waschmittelschublade Bedienblende Vor der ersten Inbetriebnahme Akustische signale Kindersicherung Symbol Täglicher Gebrauch Laden der Wäsche Messen Sie Waschmittel und Weichspüler ab Wählen Sie das gewünschte Programm Auswahl von Schleuderdrehzahl bzw. Spülstopp Zusatzfunktionstasten Wählen Sie die Option Vorwäsche Wählen Sie die Option Flecken Wählen Sie die Option Sensitiv Wählen Sie die Option Zeitsparen... - Seite 4 Inhaltsverzeichnis Programmende Waschprogramme 20-21 Programminformationen 22-23 Tipps zum Waschen Sortieren der Wäsche Temperaturen Vor dem Beladen der Waschmaschine Maximale Wäschemengen Gewichte der Wäschestücke Entfernen von Flecken Wasch- und Zusatzmittel Zu verwendende Waschmittelmenge Wasserhärte Reinigung und Pflege Entkalken Nach jedem Waschgang Waschgang zur Pflege der Maschine Reinigung der Außenseiten Reinigung der Waschmittelschublade...
- Seite 5 Inhaltsverzeichnis Verbrauchswerte Aufstellen der Maschine Auspacken Aufstellung und Ausrichten Wasserzulauf Wasserstopp Wasserablauf Elektrischer Anschluss Elektrische Festverkabelungen Hinweise zum Umweltschutz Verpackungsmaterial Altgerät Hinweise zum Umweltschutz...
-
Seite 6: Benutzerinformation
Benutzerinformation Sicherheitshinweise Vor dem ersten Gebrauch • Die Sicherheit von ELECTROLUX-Elektrogeräten entspricht den anerkannten Regeln der Technik und dem Gerätesicherungsgesetz. Dennoch sehen wir uns als Hersteller veranlasst, Sie mit den nachfolgendenSicherheitshinweisen vertraut zu machen. Lesen Sie zu Ihrer Sicherheit und für eine optimale Nutzung des Gerätes vor der Installation und dem Gebrauch des Gerätes eine... -
Seite 7: Aufstellung
Sicherheitshinweise • Benutzen Sie Ihre Waschmaschine nicht zum Waschen von Materialien ohne Saum oder zerrissenen Stoffen. • Nach dem Waschen und zum Reinigen und Warten der Maschine immer den Netzstecker ziehen und die Wasserzufuhr stoppen. • Versuchen Sie unter keinen Umständen, die Maschine selbst zu reparieren. Reparaturen durch unerfahrene Personen können zu Verletzungen und schweren Funktionsstörungen führen. -
Seite 8: Sicherheitsvorkehrungen Bei Kindern
Sicherheitshinweise • Überfüllen Sie das Gerät nicht. Siehe den betreffenden Abschnitt in der Gebrauchsanweisung. • Kontrollieren Sie vor dem Waschen, dass alle Taschen leer sind und dass alle Knöpfe und Reißverschlüsse geschlossen sind. Waschen Sie keine ausgefransten oder zerrissenen Textilien und behandeln Sie Farb-, Tinten-, Rost-und Grasflecken vor dem Waschen separat. -
Seite 9: Gerätebeschreibung

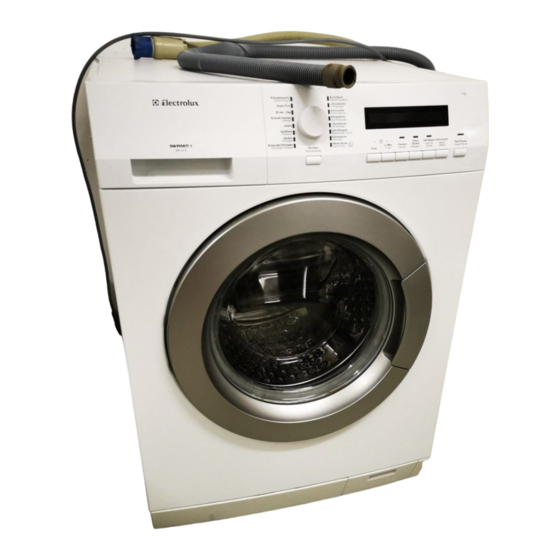

Gerätebeschreibung Gerätebeschreibung Ihr neuer Waschautomat erfüllt alle Anforderungen moderner Wäschepflege, mit großen Einsparungen von Wasser, Waschmittel und Energie. Die Öko-Klappe erlaubt die volle Ausnutzung des Waschmittels und reduziert den Wasserverbrauch . Waschmittelschublade Ablaufpumpe Bedienblende Drei Schraubfüße (höhenverstellbar); hinten Türgriff links: Automatikfuß Typenschild Waschmittelschublade Einspülfach für Vorwaschmittel oder Fleckensalz. -
Seite 10: Bedienblende
Bedienblende Bedienblende Koch-/Buntwäsche Blanc couleurs Pflegeleicht Wolle plus Synthétiques Laine plus Feinwäsche Linge délicats «Zeitsparen» Taste Programmwähler Display «U/Min.» Taste (Schleuderdrehzahl) «Start/Pause» Taste «Vorwäsche» Taste «Zeitvorwahl» Taste «Flecken» Taste Programmablaufanzeige «Sensitive» Taste Der Programmwähler, die verschiedenenTasten und die Programmverlaufsanzeige werden daher überall in diesem Handbuch mitden zugehörigen, in dieser Tabelle angegebenen Nummern genannt. -
Seite 11: Vor Der Ersten Inbetriebnahme
Täglicher Gebrauch Vor der ersten Inbetriebnahme Achten Sie darauf, dass der elektrische Anschluss und der Wasseranschluss der Installationsanweisung entsprechen. Entfernen Sie den Polystyrolblock und alles andere Material aus der Trommel Führen Sie vor dem Waschen einen 95°C-Kochwaschgang ohne Waschgut aus, damit eventuelle fertigungsbedingten Rückstände aus Trommel und Laugenbehälter entfernt werden. -
Seite 12: Täglicher Gebrauch
Täglicher Gebrauch Täglicher Gebrauch Laden der Wäsche 1. Öffnen Sie die Tür, indem Sie den Türgriff sanft nach außen ziehen. Legen Sie die Wäsche Stück für Stück lose in die Trommel 2. Schließen Sie die Tür bis das Schloss hörbar einrastet. -
Seite 13: Wählen Sie Das Gewünschte Programm
Täglicher Gebrauch Wählen Sie das gewünschte Programm Drehen Sie den Programmwähler auf das gewünschte Programm. Der Programmwähler bestimmt die Art des Waschgangs (z.B. Wasserstand, Trommelbewegung, Anzahl der Spülgänge) entsprechend der zu behandelnden Wäscheart, sowie die Laugentemperatur. Die Kontrollleuchte der Taste beginnt zu blinken. -
Seite 14: Zusatzfunktionstasten
Täglicher Gebrauch Abpumpen des Wassers: • Drehen Sie zunächst den Programmwähler auf • Wählen Sie PUMPEN oder SCHLEUDERN • Verringern Sie bei Bedarf durch entsprechendes Drücken der Taste Schleuderdrehzahl • Drücken Sie die Taste • Nach dem Programmende erlischt die Kontrolllampe der Taste Zusatzfunktionstasten Je nach Programm lassen sich mehrere Zusatzfunktionen kombinieren. -
Seite 15: Wählen Sie Die Option Sensitiv
Täglicher Gebrauch Wählen Sie die Option Sensitiv Durch Durch Wahl dieser Option verringert sich die Drehgeschwindigkeit der Trommel und infolge die Intensität des Waschvorgangs. Durch Drücken der Taste wird in den Waschbereichen Koch-/Buntwäsche und Pflegeleicht ein zusätzlicher Spülgang durchgeführt (nicht wälbar zusammen mit LEICHTBÜGELN PLUS und EXTRASPÜLEN) . -
Seite 16: Alarmcodes
Täglicher Gebrauch Auswahl unzulässiger Zusatzfunktionen Bei Auswahl einer Zusatzfunktion, die nicht mit dem eingestellten Waschprogramm kombiniert werden kann, wird auf dem Display ca. 2 Sekunden lang die rr angezeigt und die rote Kontrolllampe der Taste Fehlermeldung beginnt zu blinken. Alarmcodes Beim Auftreten von Problemen während des Betriebs werden Alarmcodes (z. -
Seite 17: Wählen Sie Die Zeitvorwahl
Täglicher Gebrauch Wählen Sie die Zeitvorwahl Vor dem Beginn eines Waschprogramms können Sie ein Waschprogramm verzögert starten. Drücken Sie dazu die Taste ZEITVORWAHL mehrmals, um die gewünschte Zeitverzögerung auszuwählen. Die entsprechende Kontrolllampe leuchtet auf. Die eingestellte Wartedauer (max. 20 Stunden) wird etwa 3 Sekunden lang auf dem Display angezeigt. -
Seite 18: Programmablaufanzeige
Täglicher Gebrauch Programmablaufanzeige Das Display zeigt die verschiedenen Waschphasen des gewählten Programms. Nach dem Drücken der Taste START/PAUSE zeigt die Maschine auf dem Display die jeweils aktuelle Phase des Waschprogramms an: Waschen Spülen Pumpen Schleudern Leuchtet die Kontrolllampe ÜBERDOSIERT (Overdosering/Surdosage), so wurde im abgelaufenen Programm zuviel Waschmittel verwendet. -
Seite 19: Unterbrechen Eines Programms
Täglicher Gebrauch Unterbrechen eines Programms Drücken Sie die Taste 8, um ein laufendes Programm zu unterbrechen. Die entsprechende Kontrollleuchte blinkt. Um das Programm fortzusetzen, drücken Sie die Taste erneut. Annullieren eines Waschprogramms Um ein laufendes Programm abzubrechen, drehen Sie den Programmwahlschalter auf UIT/ARRET. -
Seite 20: Waschprogramme
Waschprogramme Waschprogramme Program/ ogramm- Wäsch eart tionen Temperatur besch reibung Kochwäsche: z.B. Schleudern Red., Hauptwaschgang von Bettlaken, Kochwäsche 40°C bis 30°C Spülstopp, Vorwäsche, Haushaltswäsche, 3 Spülgänge 95°-60° Flecken, Sensitiv, Unterwäsche, Langer Schleudergang Zeitsparen, Extraspülen Handtücher. Schleudern Red., Hauptwaschgang von Koch-/Buntwäsche: Koch- Spülstopp, Sensitiv, 60°C bis 30°C... - Seite 21 Waschprogramme Waschprogramme Program/ ogramm- Wäsch eart tionen Temperatur besch reibung Zum Abpumpen des Wassers vom letzten Pumpen Spülgang in Programmen Abpumpen des Wassers mit der Zusatzfunktion Spülstopp. Separater Schleudergang Abpumpen und langer Schleudern Schleudern Red. für Koch/Buntwäsche. Schleudergang Angezeigt zum Waschen Hauptwaschgang von von Jeansstoffen.
-
Seite 22: Programminformationen
Programminformationen Programminformationen Programm für Koch-/Buntwäsche, welche für unterschiedliche Waschtemperaturen gekennzeichnet ist. Teile, die laut Pflegekennzeichen üblicherweise bei 40°C 40-60 MIX oder bei 60°C getrennt gewaschen werden, können in diesem Programm zusammen gewaschen werden. Erreicht das Waschergebnis eines normalen 60° Programms. Durch Auswahl dieses Programms wird die Wäsche zum Vermeiden von Knittern vorsichtig gewaschen und 40°... - Seite 23 Programminformationen Das Programme kann mit folgende Optionen: Schleudern Red. und Zeitvorwahl. Dieses Programm kann für leicht bis normal verschmutzte Koch- und Buntwäsche gewählt werden. 20 MIN. - 3 KG Max. Beladung: 3 kg Waschtemperatur: 30°C Programmdauer: 20 min. Schleuderdrehzahl: 1200 U/min. Dieses kurz Programmkann für leicht verschmutzte Koch- Schnell Intensiv und Buntwäsche (Hemden, Blusen, Unterwäsche) und...
-
Seite 24: Tipps Zum Waschen
Tipps zum Waschen Tipps zum Waschen Sortieren der Wäsche Beachten Sie die Textilpflegesymbole auf jedem Kleidungsetikett und die Waschhinweise des Herstellers. Sortieren Sie die Wäsche wie folgt: Kochwäsche, Buntwäsche, Pflegeleicht, Feinwäsche, Wolle. Temperaturen für normal verschmutzte weiße Baumwolle und Leinen (z.B. 95°... -
Seite 25: Maximale Wäschemengen
Tipps zum Waschen Maximale Wäschemengen Die empfohlenen Wäschemengen finden Sie in der Tabelle "Verbrauchswerte". Allgemeine Regeln: Koch-/Buntwäsche, Leinen: Trommel voll, aber nicht zu dicht gepackt; Pflegeleicht: Trommel nur halbvoll Feinwäsche und Wolle: Trommel nicht mehr als 1/3 füllen. Je voller die Trommel ist, desto effizienter werden Wasser und Energie genutzt. Füllen Sie bei stark verschmutzter Wäsche weniger Wäsche in die Trommel. -
Seite 26: Entfernen Von Flecken
Tipps zum Waschen Entfernen von Flecken Hartnäckige Flecken lassen sich möglicherweise nicht allein mit Wasser und Waschmittel entfernen. Sie sollten daher vor dem Waschen vorbehandelt werden. Blut: Behanden Sie frische Flecken mit kaltem Wasser. Bereits getrocknete Flecken lassen Sie über Nacht in Wasser mit einem Spezialwaschmittel einweichen . -
Seite 27: Wasch- Und Zusatzmittel
Tipps zum Waschen Wasch- und Zusatzmittel Gute Waschergebnisse sind auch von der Wahl des Waschmittels und der richtigen Mengen abhängig. Dies trägt auch zur Vermeidung von Abfall und zum Umweltschutz bei. Obwohl Waschmittel biologisch abbaubar sind, enthalten sie Substanzen, die in größeren Mengen das empfindliche Gleichgewicht der Natur stören können. -
Seite 28: Wasserhärte
Tipps zum Waschen Wasserhärte Die Wasserhärte ist in Härtebereiche unterteilt. Informationen zur Wasserhärte an Ihrem Wohnort erhalten Sie beim Wasserwerk oder bei Ihrer Gemeindeverwaltung. W asserhärte Grad eutsch Franzö Eigenschaft sisch °dH °T.H. weich 0-15 mittel 8-14 16-25 hart 15-21 26-37 sehr hart >... -
Seite 29: Reinigung Und Pflege
Reinigung und Pflege Reinigung und Pflege Unterbrechen Sie vor dem Durchführen von Reinigungs- und Wartungsarbeiten die Stromzufuhr zum Gerät. Entkalken Unser normales Leitungswasser enthält Kalk. Daher sollte in regelmäßigen Abständen ein Wasserenthärter benutzt werden. Lassen Sie den Wasserenthärter in einem separaten Waschgang ohne Wäsche wirken und befolgen Sie die Anweisungen des Herstellers des Wasserenthärters. -
Seite 30: Trommel
Reinigung und Pflege 3. Alle Teile mit Wasser reinigen. 4. Weichspülereinsatz bis zum Anschlag aufstecken, so dass er fest sitzt. 5. Gesamten Einspülbereich des Wasch-automaten, besonders auch die Düsen an der Oberseite der Einspülkammer, mit einer Bürste reinigen. 6. Waschmittelschublade in Führungs- schienen einsetzen und einschieben. -
Seite 31: Laugenpumpe
Reinigung und Pflege Laugenpumpe Die Laugenpumpe muss regelmäßig kontrolliert werden, insbesondere wenn • das Wasser nicht abgepumpt bzw. der Schleudergang nicht durchgeführt wird • die Maschine ein ungewöhnliches Geräusch beim Schleudern erzeugt, das durch eventuelle Fremdkörper, wie z.B. Büroklammern, Sicherheitsnadeln usw. im Pumpengehäuse verursacht werden könnte. -
Seite 32: Wassereinlaufsieb
Reinigung und Pflege 8. Notentleerungsschlauch verschließen und wieder einsetzen. 9. Laugenpumpe einsetzen und den Deckel im Uhrzeigersinn wieder festschrauben. 10. Klappe schließen. Achtung! Wenn das Gerät in Betrieb ist, kann sich je nach gewähltem Programm heißes Wasser in der Pumpe befinden. Entfernen Sie den Pumpendeckel niemals während eines Waschgangs. -
Seite 33: Gefahren Durch Frost
Reinigung und Pflege 5. Notentleerungsschlauch aus der Halterung herausnehmen, Auffanggefäß unterstellen, Verschlussstopfen des Schlauchs herausziehen. Die Waschlauge läuft ab. Je nach Laugenmenge kann es erforderlich sein, das Auffanggefäß mehrfach auszuleeren. Dazu den Notentleerungsschlauch zwischenzeitlich wieder mit dem Verschlussstopfen verschließen. Wenn die Waschlauge vollständig abgelaufen ist: 6. -
Seite 34: Fehlersuche
Fehlersuche Fehlersuche Einige Probleme lassen sich auf Wartungsfehler oder Versehen zurückführen und können leicht gelöst werden, ohne den Kundendienst zu rufen. Bevor Sie den Kundendienst rufen, sollten Sie die nachstehenden Punkte überprüfen. Während des Gerätebetriebs kann es sein, dass die gelbe Kontrolllampe der Taste blinkt sowie auf dem Display einer der folgenden Alarmcodes angezeigt wird und gleichzeitig ein akustisches Signal ertönen, um anzuzeigen dass der Waschautomat nicht ordnungsgemäß... - Seite 35 Fehlersuche Störung Mögliche Ursache/Abhilfe Der Ablaufschlauch ist gequetscht oder geknickt. (E20) • Überprüfen Sie den Anschluss des Ablaufschlauchs. Die Ablaufpumpe ist verstopft. (E20) • Reinigen Sie die Ablaufpumpe. Die Maschine pumpt nicht ab Die Zusatzfunktion Spülstopp ist ausgewählt. und/oder schleudert nicht: •...
- Seite 36 Fehlersuche Störung Mögliche Ursache/Abhilfe Sie haben zu wenig Waschmittel oder ein ungeeignetes Waschmittel benutzt. • Erhöhen Sie die Waschmittelmenge oder benutzen Sie ein anderes Waschmittel. Hartnäckige Flecken wurden nicht vorbehandelt. • Verwenden Sie zur Behandlung hartnäckiger Nicht zufriedenstellende Flecken handelsübliche Produkte Waschergebnisse: Es wurde nicht die korrekte Temperatur gewählt.
- Seite 37 Fehlersuche Störung Mögliche Ursache/Abhilfe Moderne Maschinen arbeiten sehr ökonomisch und In der Trommel ist kein Wasser zu verbrauchen sehr wenig Wasser, ohne dabei ein sehen: schlechteres Waschergebnis zu erzielen. Die elektronische Unwuchterkennung hat eingegriffen, weil die Wäsche nicht gleichmäßig in der Trommel verteilt ist.
-
Seite 38: Technische Daten
Informationen zum elektrischen Anschluss befinden sich auf Gesamtleistung - Sicherung dem Typenschild in der Gerätetür Min. 0,05 MPa Wasserdruck Max. 0,80 Maximale Beladung Koch-/Buntwäsche 7 kg 1000 U/min. (WAG L4 E100) Schleuderdrehzahl Max. 1200 U/min (WAG L6 E100) 1400 U/min (WAG L7 E100) -
Seite 39: Verbrauchswerte
Verbrauchswerte Verbrauchswerte Programmdauer Energieverbrauch Wasserverbrauch Programm in kWh) ern) (in Lit in Minuten) 95° Kochwäsche 2.15 60° Buntwäsche 40° 1.35 40-60 MIX 60° Pflegeleicht 40° 0.45 Leichtbügeln Plus 40° Feinwäsche 30° 0.25 Wolle/Handwäsche Feinspülen 0.05 Pumpen Schleudern 40° Jeans 20 MIN. - 3 KG 1.05 Schnell Intensiv Energiesparen (ECO) -
Seite 40: Aufstellen Der Maschine
Aufstellen der Maschine Aufstellen der Maschine Auspacken Bevor das Gerät verwendet werden kann, müssen alle Transportsicherungen und Verpackungsmaterialien entfernt werden. Es empfiehlt sich, alle Transportsicherungen für eventuelle zukünftige Transporte des Gerät es aufzubewahren. 1. Legen Sie die Maschine nach Entfernen der Verpackung vorsichtig auf die Rückseite, um die Polystyrolplatte unter der Maschine zu entfernen. - Seite 41 Aufstellen der Maschine 4. Lösen und entfernen Sie die beiden großen Schrauben B und die sechs kleineren Schrauben 5. Ziehen Sie die entsprechenden Kunststoff- Distanzstücke heraus. 6. Öffnen Sie die Tür und entnehmen Sie den HEC0010 Zulaufschlauch aus der Trommel sowie den Polystyrolblock, an der Türdichtung befestigt ist.
-
Seite 42: Aufstellung Und Ausrichten
Aufstellen der Maschine Aufstellung und Ausrichten Stellen Sie das Gerät auf einen ebenen, festen Boden. Stellen Sie sicher, dass die Luftzirkulation um die Maschine herum nicht durch Teppiche, Vorleger usw. behindert wird. Kontrollieren Sie, dass die Maschine weder die Wand noch andere Geräte berührt. Bringen Sie die Waschmaschine in eine waagerechte Position, indem Sie die Schraubfüße heraus- oder hineindrehen. -
Seite 43: Wasserstopp
Aufstellen der Maschine 3. Stellen Sie den Schlauch durch Lockern der Ringmutter richtig ein. Ziehen Sie die Ringmutter nach dem Positionieren des Zulaufschlauchs wieder fest, um Wasseraustritt zu vermeiden. 4. Schließen Sie den Schlauch an einen Wasserhahn mit Schlauchverschraubung 3/4” an. Verwenden Sie stets den mit dem Gerät mitgelieferten Schlauch. -
Seite 44: Elektrischer Anschluss
Aufstellen der Maschine Der Ablaufschlauch darf nicht geknickt verlaufen. Wichtig! Der Ablaufschlauch darf auf max. 4 Meter verlängert werden. Einen Verlängerungsschlauch und ein Verbindungsstück erhalten Sie bei unserem Kundendienst. P1118 Elektrischer Anschluss Angaben über Netzspannung, Stromart und die erforderliche Absicherung entnehmen Sie bitte dem Typschild, das im Bereich der Einfüllöffnung angebracht ist Vergewissern Sie sich, dass die Stromversorgung in Ihrem Haus für die... -
Seite 45: Hinweise Zum Umweltschutz
Hinweise zum Umweltschutz Hinweise zum Umweltschutz Verpackungsmaterial Materialien, die durch das Symbol gekennzeichnet sind, sind wiederverwertbar. >PE<= Polyethylen >PS<= Polystyrol >PP<= Polypropylen Solche Materialien können der Wiederverwertung zugeführt werden, indem man sie ordnungsgemäß in den entsprechenden Sammelbehältern entsorgt. Altgerät Bringen Sie Ihr Altgerät zur Entsorgung zu einer offiziellen Sammelstelle. Dies ist ein wichtiger Beitrag zum Umweltschutz! Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass... - Seite 48 ANC number: 132 968 591 -01-362009...
