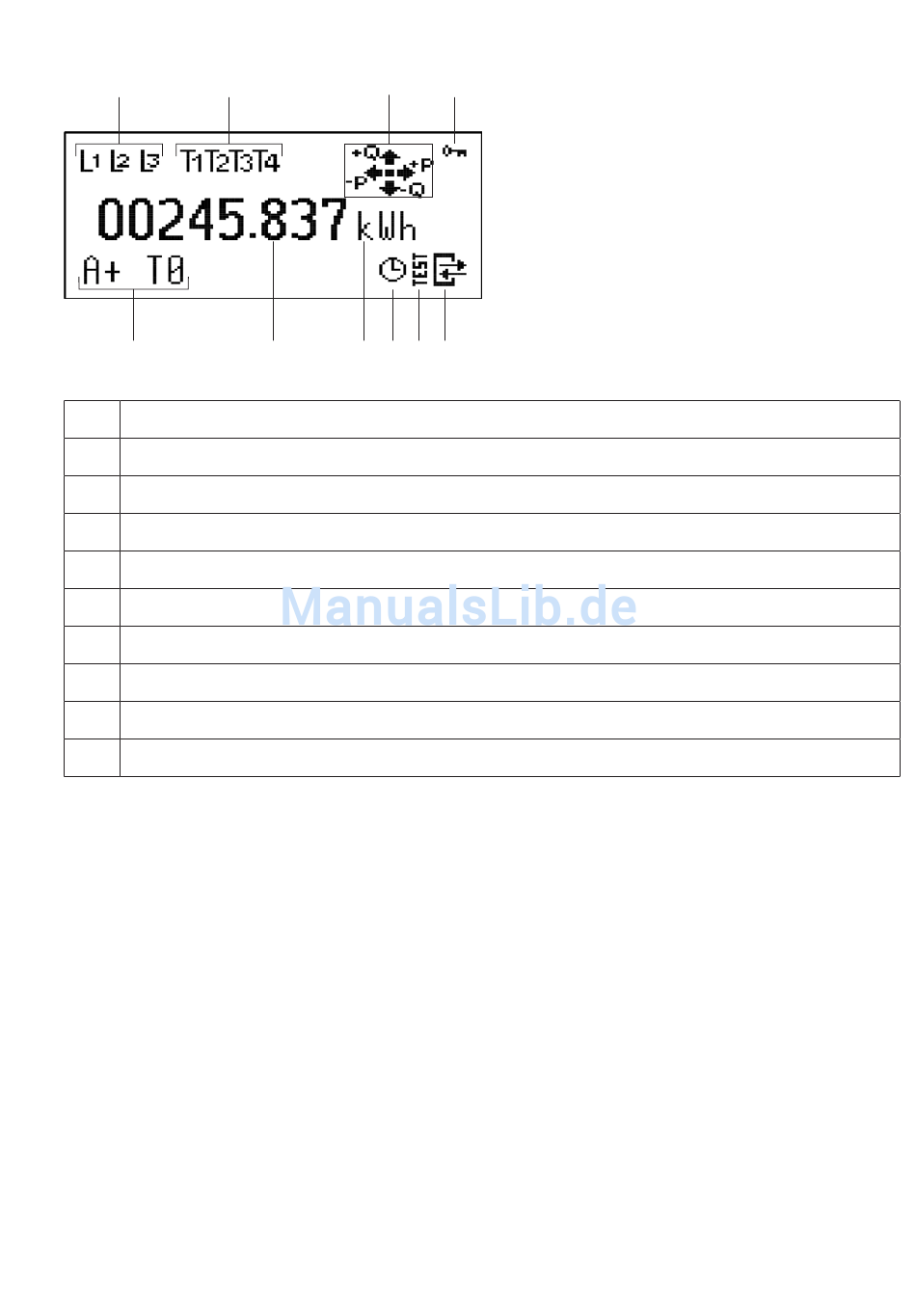

LC-Anzeige

1 2
10
1 Phasenanzeige
2 Anzeige des aktiven Tarifs
3 Energierichtungsanzeige
4 Verriegelungssymbol (Schlüssel)
5 Kommunikationssymbol
6 Prüfmodus-Symbol
7 Uhrensymbol
8 Anzeige der Einheiten
9 Wertebereich
10 Infobereich
Phasenanzeige
L1, L2, L3 leuchten dauernd: Phasenspannungen liegen an
L1, L2, L3 blinken:
Anzeige des aktiven Tarifs
T1, T2, T3 oder T4:
Energierichtungsanzeige
+P leuchtet dauernd:
+Q leuchtet dauernd:
-P leuchtet dauernd:
3
9 8 7 6 5
Drehfeld der Spannung ist falsch
Tarif 1, 2, 3 oder 4 ist aktiv
Zähler ist angelaufen und registriert
positive Wirkenergie.
Zähler ist angelaufen und registriert
positive Blindenergie.
Zähler ist angelaufen und registriert
negative Wirkenergie.
