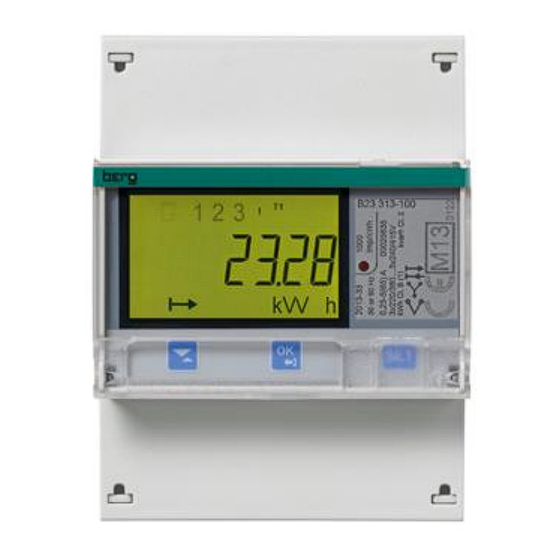

BERG B23 Produkthandbuch

Energiezähler b-serie
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Energiezähler
B-Serie
Produkthandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für BERG B23

Inhaltszusammenfassung für BERG B23

  • Seite 1 Energiezähler B-Serie Produkthandbuch...

  • Seite 3: Inhaltsverzeichnis

    Komponenten, Bedien- und Anzeigeelemente ................6 2.1.2 Produktetikett ..........................7 2.1.3 B23 Anschlussbilder ........................8 2.1.4 B24 Anschlussbilder ........................9 2.1.5 Maßbild ............................10 Technische Daten B23, B24 .......................11 Anschlussbilder Schnittstellen ....................13 2.3.1 Ein-/Ausgänge ..........................13 2.3.2 RS-485 (Modbus) ........................13 2.3.3 M-Bus ............................13 Display und Anzeige ........................14 Inbetriebnahme ..................
  • Seite 4 Energiezähler B-Serie Inhalt Kommunikation mit M-Bus ..............75 Protokollbeschreibung ....................... 75 5.1.1 Telegrammformat ........................80 5.1.1.1 Feldbeschreibung ........................80 5.1.2 Feldcodes für Wertinformationen ....................86 5.1.2.1 Standard-VIF-Codes ........................86 5.1.2.2 Standard-Codes für VIFE mit Anschlussindikator FDh .............. 87 5.1.2.3 Standard-Codes für VIFE ......................87 5.1.2.4 Erste herstellerspezifische VIFE-Codes..................

  • Seite 5: Allgemein

    Eine effiziente und nachhaltige Energienutzung ist daher dringend notwendig. Nur wer weiß, wie viel Energie verbraucht wird, kann sinnvolle Optimierungsmaßnahmen ergreifen. Mit den Energiezählern bietet BERG umfangreiche Möglichkeiten, Energiedaten zu erfassen und an Systeme zur Auswertung bzw. Steuerung weiterzugeben. Nutzung des Produkthandbuchs Das vorliegende Handbuch gibt Ihnen detaillierte technische Informationen über Funktion, Montage und...

  • Seite 6: Hinweise

    Energiezähler B-Serie Allgemein 1.1.1 Hinweise In diesem Handbuch werden Hinweise und Sicherheitshinweise folgendermaßen dargestellt: Hinweis Bedienungserleichterungen, Bedienungstipps Beispiele Anwendungsbeispiele, Einbaubeispiele, Programmierbeispiele Wichtig Dieser Sicherheitshinweis wird verwendet, sobald die Gefahr einer Funktionsstörung besteht, ohne Schaden- oder Verletzungsrisiko. Achtung Dieser Sicherheitshinweis wird verwendet, sobald die Gefahr einer Funktionsstörung besteht, ohne Schaden- oder Verletzungsrisiko.

  • Seite 7: Gerätetechnik

    Energiezähler B-Serie Gerätetechnik Gerätetechnik Allgemein B23/B24 B23 Drehstromzähler, dreiphasig (3 + N) Direktanschluss bis 65 A Mit Messwerten und Alarmfunktion Für 3- und 4-Leiteranschluss Kommunikation: Infrarotschnittstelle Optionale Schnittstellen: M-Bus, RS-485 (Modbus oder EQ-Bus einstellbar) Breite: 4 DIN-Module. Geprüft und zugelassen gemäß MID und IEC B24 Messwandlerzähler, dreiphasig (3 + N)

  • Seite 8: Komponenten, Bedien- Und Anzeigeelemente

    Energiezähler B-Serie Gerätetechnik 2.1.1 Komponenten, Bedien- und Anzeigeelemente Beschreibung Funktion Plombierösen Zum Plombieren der Anschlussklemmen Anschlussklemmen Elektrische Anschlüsse Blinkt proportional zur gemessenen Energie Produktdaten/ Etikett Enthält Informationen zum Zähler Plombierösen Zum Plombieren der Frontklappe Zum Aufrufen des Konfigurationsmodus Taste SET LC-Display Zur Anzeige der Energie- und Messwerte Zum Bestätigen von Auswahl und...

  • Seite 9: Produktetikett

    Spannung 2 Messwerke (3-Leiteranschluss) Stromstärke 1 Messwerk (2-Leiteranschluss) Frequenz LED-Pulsfrequenz Pulsausgang Pulsfrequenz Schutzklasse II Temperaturbereich CE-Prüfzeichen Herstellungsdatum (Jahr und Woche) Typenbezeichnung BERG ID Seriennummer Anerkannte Prüfstelle (NMi) Genauigkeitsklasse Wirkenergie MID-Prüfzeichen und Prüfungsjahr B2x xx.xxx.x.1 | 2CDC 512 084 D0101 7...

  • Seite 10: B23 Anschlussbilder

    Energiezähler B-Serie Gerätetechnik 2.1.3 B23 Anschlussbilder 4-Leiteranschluss / 3 Messwerke 3-Leiteranschluss / 2 Messwerke 2-Leiteranschluss / 1 Messwerk 8 2CDC 512 084 D0101 | B2x xx.xxx.x.1...

  • Seite 11: B24 Anschlussbilder

    Energiezähler B-Serie Gerätetechnik 2.1.4 B24 Anschlussbilder 4-Leiteranschluss / 3 Messwerke 3-Leiteranschluss / 2 Messwerke 2-Leiteranschluss / 1 Messwerk B2x xx.xxx.x.1 | 2CDC 512 084 D0101 9...

  • Seite 12: Maßbild

    Energiezähler B-Serie Gerätetechnik 2.1.5 Maßbild 10 2CDC 512 084 D0101 | B2x xx.xxx.x.1...

  • Seite 13: Technische Daten B23, B24

    Energiezähler B-Serie Gerätetechnik Technische Daten B23, B24 Spannungs-/Stromeingang Nennspannung 3 x 230/400 V AC 3 x 220…240 V AC (-20…+15 %) Spannungsbereich Verlustleistung Spannungskreise 1,6 VA (0,7 W) gesamt Verlustleistung Stromkreise 0,007 VA (0,007 W) pro Phase bei 230 V AC und I...
  • Seite 14 Energiezähler B-Serie Gerätetechnik Ausgänge 2…100 mA Strom 24 V AC…240 V AC, 24 V DC…240 V DC. Bei Zählern mit nur 1 Ausgang: 5…40 V DC Spannung Prog. 1…999.999 imp/kWh Ausgangs-Impulsfrequenz Impulslänge 10...990 ms 0,5…1 mm Anschlussquerschnitt Empfohlenes Anziehdrehmoment 0,25 Nm Eingänge 0…240 V AC/DC Spannung...

  • Seite 15: Anschlussbilder Schnittstellen

    Energiezähler B-Serie Gerätetechnik Anschlussbilder Schnittstellen 2.3.1 Ein-/Ausgänge  Eingänge/ 2 Ausgänge (nur bei Typen B2x 3xx - 100)  Anschluss über mitgelieferte Steckklemme 2.3.2 RS-485 (Modbus bzw. EQ-Bus 2.3.3 M-Bus B2x xx.xxx.x.1 | 2CDC 512 084 D0101 13...

  • Seite 16: Display Und Anzeige

    Energiezähler B-Serie Gerätetechnik Display und Anzeige In diesem Kapitel werden die verschiedenen Anzeigen sowie die Menüstruktur des Displays beschrieben. Allgemein Die Anzeige enthält zwei Ansichten:  Standardansicht  Hauptmenü Mit der Taste (Tastendruck > 1 Sekunde) wechseln Sie zwischen den Ansichten. In beiden Ansichten erscheinen Statussymbole im oberen Teil der Anzeige.
  • Seite 17 Energiezähler B-Serie Gerätetechnik Standardansicht Symbol Bedeutung Kommunikation aktiv Der Zähler sendet oder empfängt Informationen. Messung läuft Drehung im Uhrzeigersinn = Energiebezug Drehung gegen den Uhrzeigersinn = Energieeinspeisung Pfeile zeigen die Stromrichtung pro Phase an Pfeil links = Export Pfeil rechts = Import Zahl ohne Pfeil = An die Phase ist nur Spannung angeschlossen Aktiver Tarif Fehler, Warnung, Hinweis...
  • Seite 18 Energiezähler B-Serie Gerätetechnik Hauptmenü Durch Betätigen der Taste (Tastendruck > 1 Sekunde) wechseln Sie zum Hauptmenü. Es stehen folgende Auswahlmöglichkeiten im Hauptmenü zur Verfügung: Anzeige im Display Bedeutung  rEG: Energieregister  InSt: Instrumenten- bzw. Messwerte  I_O: Ein- und Ausgänge ...
  • Seite 19 Energiezähler B-Serie Gerätetechnik         Wirkenergie (Bezug) Wirkleistung L1-L3 Ausgang 1 System Log Wandlerverhältnis     Wirkenergie (Einspeisung) Blindleistung Messwerke (3- L1-L3 Ausgang 2 Event Log oder 4-Leiter)    Wirkenergie Gesamt Scheinleistung Net Quality Pulslänge,...

  • Seite 21: Inbetriebnahme

    Energiezähler B-Serie Inbetriebnahme Inbetriebnahme In diesem Abschnitt wird die Montage und Installation sowie die Vorgehensweise zum Einstellen der Gerätefunktionen beschrieben. Montage und Installation Die Energiezähler sind für die Montage auf der DIN-Schiene (DIN 50 022) ausgelegt. Der Zähler wird durch Einrasten in den Sperrmechanismus der DIN-Schiene befestigt. Die Zugänglichkeit des Geräts zum Betreiben, Prüfen, Besichtigen, Warten und Reparieren muss gemäß...
  • Seite 22 Energiezähler B-Serie Inbetriebnahme Auslieferungszustand Parameter Displayanzeige Wandlerverhältnis  Strom    Anschlussart/Wires 4-Leiter 4-Leiter  Pulsfrequenz 10 imp/kWh 10 imp/kWh  Pulslänge 100 ms 100 ms Reinigen Verschmutzte Geräte können mit einem trockenen Tuch gereinigt werden. Reicht das nicht aus, kann ein leicht mit Seifenlauge angefeuchtetes Tuch benutzt werden.

  • Seite 23: Einstellungen

    Energiezähler B-Serie Inbetriebnahme Einstellungen Einstellungen können nur über das Hauptmenü > SEt vorgenommen werden. Je nach Zählertyp können alle oder ein Teil der folgenden Funktionen eingestellt werden:  Wandlerverhältnis CT (Strom)  Messwerke (Anschluss von 3 oder 4 Leitern)  Pulsausgang ...

  • Seite 24: Wandlerverhältnis Einstellen

    Energiezähler B-Serie Inbetriebnahme 3.2.1 Wandlerverhältnis einstellen Das Wandlerverhältnis CT (Strom) kann nur bei Messwandlerzählern vom Typ B24 eingestellt werden. Gehen Sie wie folgt vor: Halten Sie die Taste > 1 Sekunde gedrückt, um in das Hauptmenü zu gelangen.  Wählen Sie mit der Taste aus und bestätigen Sie die Auswahl mit der Taste Sie befinden sich nun im Menü...

  • Seite 25: Messwerke Einstellen

    Energiezähler B-Serie Inbetriebnahme 3.2.2 Messwerke einstellen  Die Zähler vom Typ B23 und B24 können entweder mit drei Leitern (3 ) oder mit vier Leitern  ) angeschlossen werden. Die Anschlussart konfigurieren Sie auf folgende Weise: Halten Sie die Taste >...

  • Seite 26: Pulsausgang Einstellen

    Energiezähler B-Serie Inbetriebnahme 3.2.3 Pulsausgang einstellen Zähler mit der Funktionalität Stahl (B2x 1 . . – 1 . . ) und Bronze (B2x 2 . . – 1 . . ) verfügen über nur einen Pulsausgang. Zähler mit der Funktionalität Silber (B2x 3 . . – 1 . . ) verfügen über 2 Pulsausgänge. Den Pulsausgang stellen Sie auf folgende Weise ein: Halten Sie die Taste >...
  • Seite 27 Energiezähler B-Serie Inbetriebnahme Energiewerte Um die zu übertragenden Energiewerte einzustellen, wählen Sie mit der Taste die Auswahl  und bestätigen Sie die Auswahl mit der Taste Je nach Zählertyp stehen folgende Energiewerte zur Auswahl: Anzeige im Display Bedeutung  Act IM: Importierte Wirkenergie ...
  • Seite 28 Energiezähler B-Serie Inbetriebnahme Pulslänge  Um die Pulslänge einzustellen, wählen Sie mit der Taste die Auswahl und bestätigen Sie die Auswahl mit der Taste Die eingestellte Pulslänge wird angezeigt. Die Ziffern der Pulslänge müssen einzeln eingestellt werden. 10…990 ms Mögliche Pulslänge: Werkseinstellung: 10 ms Drücken Sie die Taste...

  • Seite 29: Ausgänge Einstellen

    Energiezähler B-Serie Inbetriebnahme 3.2.4 Ausgänge einstellen Für die Ausgänge können verschiedene Einstellungen vorgenommen werden. Die Ausgänge stellen Sie auf folgende Weise ein: Halten Sie die Taste > 1 Sekunde gedrückt, um in das Hauptmenü zu gelangen.  Wählen Sie mit der Taste aus und bestätigen Sie die Auswahl mit der Taste Sie befinden sich nun im Menü...

  • Seite 30: Alarm Einstellen

    Energiezähler B-Serie Inbetriebnahme 3.2.5 Alarm einstellen Wird ein Ausgang als Alarmausgang verwendet, muss der Alarm konfiguriert werden. Es stehen 25 verschiedene Alarme zur Verfügung. Ein Alarm kann einem Ausgang zugeordnet werden. Die Werte, Schwellen und Verzögerungen etc. für die Alarme stellen Sie auf folgende Weise ein: Halten Sie die Taste >...
  • Seite 31 Energiezähler B-Serie Inbetriebnahme  Um den Alarmart einzustellen, wählen Sie zunächst über die Taste aus und bestätigen die Auswahl mit der Taste Drücken Sie die Taste . Die Anzeige blinkt. Mit der Taste kann nun die gewünschte Alarmart gewählt werden. Bestätigen die Auswahl mit der Taste Folgende Alarmwerte stehen zur Verfügung: Alarmwerte B21 (einphasig)
  • Seite 32 Energiezähler B-Serie Inbetriebnahme Alarmwerte B23/B24 (dreiphasig) Alarmart Wert Einheit Inaktiv 0…9.999 Wirkleistung Gesamt W / kW / MW 0…9.999 Blindleistung Gesamt Var / kVar / MVar 0…9.999 Scheinleistung Gesamt VA / kVA / MVA 0,000…0,999 Leistungsfaktor Gesamt 0,01…99,99 Strom L1 A / kA 0,01…99,99...
  • Seite 33 Energiezähler B-Serie Inbetriebnahme Um die Auslöseschwelle einzustellen, bei der ein Alarm aktiviert bzw. deaktiviert wird, wählen Sie die   Option bzw. mit der Taste aus und bestätigen Sie die Auswahl mit der Taste Drücken Sie die Taste . Die Anzeige blinkt. Mit der Taste kann nun der gewünschte Wert (z.B.

  • Seite 34: M-Bus Einstellen

    Energiezähler B-Serie Inbetriebnahme 3.2.6 M-Bus einstellen Den M-Bus können Sie bei Zählern mit drahtgebundenerer M-Bus-Schnittstelle (B2x yz3 – 1. .) einstellen. Den M-Bus stellen Sie auf folgende Weise ein: Halten Sie die Taste > 1 Sekunde gedrückt, um in das Hauptmenü zu gelangen. ...
  • Seite 35 Energiezähler B-Serie Inbetriebnahme Um eine Einstellung vorzunehmen, wählen Sie die gewünschte Option über die Taste aus und bestätigen die Auswahl mit der Taste . In der Anzeige erscheint der aktuell eingestellte Wert. Drücken Sie die Taste . Der Wert in der Anzeige blinkt. Mit der Taste kann nun der gewünschte Wert gewählt werden.

  • Seite 36: Rs-485 Einstellen

    Energiezähler B-Serie Inbetriebnahme 3.2.7 RS-485 einstellen Bei Zählern mit Schnittstelle RS-485 (B2x yz2 – 1. .) kann zwischen zwei verschiedenen Protokolltypen gewählt werden: Modbus oder EQ-Bus. Einstellungen EQ-Bus Einstellungen Modbus 34 2CDC 512 084 D0101 | B2x xx.xxx.x.1...
  • Seite 37 Energiezähler B-Serie Inbetriebnahme Die Einstellungen nehmen Sie wie folgt vor: Halten Sie die Taste > 1 Sekunde gedrückt, um in das Hauptmenü zu gelangen.  Wählen Sie mit der Taste aus und bestätigen Sie die Auswahl mit der Taste Sie befinden sich nun im Menü Einstellungen. ...

  • Seite 38: Infrarotschnittstelle Einstellen

    Energiezähler B-Serie Inbetriebnahme 3.2.8 Infrarotschnittstelle einstellen Die IR-Schnittstelle kann über zwei verschiedene Protokolltypen kommunizieren: M-Bus oder EQ-Bus. Einstellungen M-Bus Einstellungen EQ-Bus 36 2CDC 512 084 D0101 | B2x xx.xxx.x.1...
  • Seite 39 Energiezähler B-Serie Inbetriebnahme Die Einstellungen nehmen Sie wie folgt vor: Halten Sie die Taste > 1 Sekunde gedrückt, um in das Hauptmenü zu gelangen.  Wählen Sie mit der Taste aus und bestätigen Sie die Auswahl mit der Taste Sie befinden sich nun im Menü Einstellungen. ...

  • Seite 40: Protokolldetails

    Energiezähler B-Serie Inbetriebnahme 3.2.9 Protokolldetails Timeout Status Passwort Zugangs- Upgrade- Inaktivitäts- Protokoll Info Parität Baudrate Adresse stufe Modus Oktetten Timeout (ms) zurücksetzen senden (ms) 1.200 2.400 4.800 9.600 19.200 EQ-Bus 16…16.381 20…6.000 0…2.000 (über RS- 38.400 Nein 485) 57.600 115.200 125.000 230.400 250.000...

  • Seite 41: Upgrade-Berechtigung Einstellen

    Energiezähler B-Serie Inbetriebnahme 3.2.10 Upgrade-Berechtigung einstellen Es besteht die Möglichkeit, Berechtigungen für ein Upgrade einzustellen. Die Einstellungen nehmen Sie wie folgt vor: Halten Sie die Taste > 1 Sekunde gedrückt, um in das Hauptmenü zu gelangen.  Wählen Sie mit der Taste aus und bestätigen Sie die Auswahl mit der Taste Sie befinden sich nun im Menü...

  • Seite 42: Puls-Led Einstellen

    Energiezähler B-Serie Inbetriebnahme 3.2.11 Puls-LED einstellen Die Puls-LED blinkt proportional zur gemessen Energie. Es kann zwischen Wirk- und Blindenergie unterschieden werden. Stellen Sie die Energieart auf folgende Weise ein: Halten Sie die Taste > 1 Sekunde gedrückt, um in das Hauptmenü zu gelangen. ...

  • Seite 43: Tarifeinstellungen

    Energiezähler B-Serie Inbetriebnahme 3.2.12 Tarifeinstellungen Die Tarifumschaltung kann über die Kommunikationsschnittstelle oder über die Eingänge erfolgen. Stellen Sie die gewünschte Quelle für die Tarifumschaltung auf folgende Weise ein: Halten Sie die Taste > 1 Sekunde gedrückt, um in das Hauptmenü zu gelangen. ...

  • Seite 44: Zwischenzähler Zurücksetzen

    Energiezähler B-Serie Inbetriebnahme 3.2.13 Zwischenzähler zurücksetzen Zähler mit der Funktionalität Silber (B2x 3 . . – 1 . . ) verfügen über rücksetzbare Zwischenzähler. Zwischenzähler können auf folgende Weise gelöscht bzw. auf Zählerstand "0" zurückgesetzt werden: Halten Sie die Taste >...

  • Seite 45: Technische Beschreibung

    Energiezähler B-Serie Inbetriebnahme Technische Beschreibung Dieses Kapitel enthält die technischen Beschreibungen der Zählerfunktionen. Je nach Zählertyp sind alle oder ein Teil der in diesem Kapitel beschriebenen Funktionen verfügbar. 3.3.1 Energiewerte Die Energiewerte werden in Energieregistern gespeichert. Die verschiedenen Energieregister sind unterteilt in: ...

  • Seite 46: Messwerte

    Energiezähler B-Serie Inbetriebnahme 3.3.2 Messwerte Die folgende Tabelle enthält sämtliche verfügbarer Messwerte der Zähler. Je nach Zählertyp sind alle oder ein Teil der folgenden Funktionen verfügbar: B23/B24 Messwert 3-phasig, 4-Leiter 3-phasig, 3-Leiter Wirkleistung, gesamt Wirkleistung, L1 Wirkleistung, L2 Wirkleistung, L3...

  • Seite 47: Alarme

    Energiezähler B-Serie Inbetriebnahme Genauigkeit Die Genauigkeit der Daten ist innerhalb eines Spannungsbereichs von 20 % um die angegebene Nennspannung und einem Stromstärkenbereich von 5 % des Basisstroms zur maximalen Stromstärke definiert. Die Genauigkeit aller Daten entspricht der angegebenen Genauigkeit für die Energiemessung, mit Ausnahme der Phasenwinkel für Spannung und Strom.

  • Seite 48: Ein- Und Ausgänge

    Energiezähler B-Serie Inbetriebnahme 3.3.4 Ein- und Ausgänge Ein- und Ausgänge verfügen über Optokoppler und sind galvanisch von der restlichen Zählerelektronik entkoppelt. Sie sind polaritätsunabhängig und können Gleich- und Wechselstrom leiten. Nicht angeschlossene Eingänge stehen nicht unter Spannung. Funktionen der Eingänge Der Eingang zählt Impulse, erkennt Aktivität und den aktuellen Status.

  • Seite 49: Pulsausgänge

    Primärenergie gesendet werden, wobei die im Zähler programmierten Stromwandlerübersetzungsverhältnisse berücksichtigt werden. Für direkt angeschlossene Zähler (B21 und B23) werden keine externen Wandler verwendet, und die Anzahl der gesendeten Pulse ist direkt proportional zur Energie, die der Zähler misst.

  • Seite 50: Protokollspeicher-Logs

    Energiezähler B-Serie Inbetriebnahme 3.3.7 Protokollspeicher-Logs Der Zähler enthält insgesamt fünf verschiedene Protokollspeicher, auch Log genannt:  System-Log  Ereignis-Log  Netzqualitäts-Log  Audit-Log  Einstellungs-Log Logeinträge können entweder per Kommunikation oder direkt in der Anzeige des Zählers abgelesen werden. Im System-Log, Ereignis-Log, Netzqualitäts-Log können insgesamt bis zu 500 Logeinträge gespeichert werden.
  • Seite 51 Energiezähler B-Serie Inbetriebnahme Ereignis-Log Dieses Log speichert Alarmereignisse und Konfigurationswarnungen. Die folgenden Ereignisse werden in diesem Log gespeichert:  Warnung: negative Energie Phase 1 – Phase 1 misst negative Energie.  Warnung: negative Energie Phase 2 – Phase 2 misst negative Energie. ...
  • Seite 52 Energiezähler B-Serie Inbetriebnahme Netzqualitäts-Log Dieses Log speichert Alarmereignisse und Daten zur Netzqualität. Die folgenden Ereignisse werden in diesem Log gespeichert:  Warnung: U1 fehlt – U1 fehlt  Warnung: U2 fehlt – U2 fehlt  Warnung: U3 fehlt – U3 fehlt ...
  • Seite 53 Energiezähler B-Serie Inbetriebnahme Einstellungs-Log In diesem Log werden Ereignisse gespeichert, wenn das Stromwandlerübersetzungsverhältnis geändert wird. Ein Ereignis enthält die folgenden Daten:  Firmware-Version  Import Wirkenergie  Import Wirkenergie, L1  Import Wirkenergie, L2  Import Wirkenergie, L3  Import Wirkenergie, Tarif 1 ...
  • Seite 54 Energiezähler B-Serie Inbetriebnahme Ereigniscodes In der folgenden Tabelle finden Sie die Ereigniscodes, die im System-Log, Ereignis-Log und Netzqualitäts- Log auftreten können: Ereigniscode Ereignis Programm CRC-Fehler Datenspeicherfehler 1.000 Warnung: U1 fehlt 1.001 Warnung: U2 fehlt 1.002 Warnung: U3 fehlt 1.004 Warnung: Negative Energie Element 1 1.005 Warnung: Negative Energie Element 2 1.006...

  • Seite 55: Kommunikation Mit Modbus

    Energiezähler B-Serie Kommunikation mit Modbus Kommunikation mit Modbus Dieses Kapitel beschreibt das Mapping der Zählerdaten zum Modbus sowie das Lesen und Schreiben im Register. Modbus-Protokoll Modbus ist ein Master-Slave-Kommunikationsprotokoll, das bis zu 247 als Multidrop-Bus organisierte Slaves unterstützt. Die Kommunikation ist Halbduplex. Die Services am Modbus werden anhand von Funktionscodes bestimmt.

  • Seite 56: Funktionscode 3 (Lesen Der Holding-Register)

    Energiezähler B-Serie Kommunikation mit Modbus 4.1.1 Funktionscode 3 (Lesen der Holding-Register) Der Funktionscode 3 wird zum Lesen der Messwerte oder anderer Informationen vom Elektrizitätszähler verwendet. Es ist möglich, bis zu 125 aufeinander folgende Register gleichzeitig zu lesen. Dies bedeutet, dass mehrere Werte in einer Anfrage gelesen werden können. Anfragetelegramm Ein Anfragetelegramm hat die folgende Struktur: Slave address...

  • Seite 57: Funktionscode 16 (Schreiben Mehrerer Register)

    Energiezähler B-Serie Kommunikation mit Modbus 4.1.2 Funktionscode 16 (Schreiben mehrerer Register) Der Funktionscode 16 wird verwendet, um die Einstellungen im Zähler anzupassen, wie z.B. Datum/Uhrzeit, um den Ausgang zu steuern und um die Werte zurückzusetzen, wie z.B. den Stromausfallzähler. Es ist möglich, bis zu 123 aufeinander folgende Register in einer einzigen Anfrage zu schreiben.

  • Seite 58: Funktionscode 6 (Schreiben Eines Einzelnen Registers)

    Energiezähler B-Serie Kommunikation mit Modbus 4.1.3 Funktionscode 6 (Schreiben eines einzelnen Registers) Der Funktionscode 6 kann als Alternative zu Funktionscode 16 verwendet werden, wenn nur ein Register geschrieben werden soll. Es kann z.B. zum Zurücksetzen des Stromausfallzählers verwendet werden. Anfragetelegramm Ein Anfragetelegramm hat die folgende Struktur: Slave address Function code...

  • Seite 59: Lesen Und Schreiben Im Register

    Energiezähler B-Serie Kommunikation mit Modbus Lesen und Schreiben im Register Lesbare Register Der lesbare Bereich im Modbus-Mapping sind die Register 1000-8EFF (hexadezimal). Das Lesen von Registern innerhalb dieses Bereichs führt zu einer normalen Modbus-Antwort. Es ist möglich, eine beliebige Anzahl von Registern zwischen 1 und 125 zu lesen, d. h. es ist nicht erforderlich, alle Register einer in einer Reihe im s aufgelisteten Menge zu lesen.

  • Seite 60: Mapping-Tabellen

    Energiezähler B-Serie Kommunikation mit Modbus Mapping-Tabellen Die Zielsetzung dieses Abschnitts liegt darin, das Verhältnis zwischen Registerzahl und Messdaten zu erläutern. Inhalt der Mapping-Tabellen Die folgende Tabelle erklärt den Inhalt der Mapping-Tabellen: Quantity Name of the meter quantity or other information available in the meter Details Refinement of the Quantity column Start Reg (Hex)
  • Seite 61 Energiezähler B-Serie Kommunikation mit Modbus Energiewerte je Phase Phase Alle Register in der folgenden Tabelle sind schreibgeschützt: Start reg Quantity Details Size Res. Unit Data type (Hex) Active import 5460 0,01 Unsigned Active import 5464 0,01 Unsigned Active import 5468 0,01 Unsigned Active export...
  • Seite 62 Energiezähler B-Serie Kommunikation mit Modbus Messwerte Alle Register in der folgenden Tabelle sind schreibgeschützt: Start reg Quantity Details Size Res. Unit Value range Data type (Hex) Voltage L1-N 5B00 Unsigned Voltage L2-N 5B02 Unsigned Voltage L3-N 5B04 Unsigned Voltage L1-L2 5B06 Unsigned Voltage...
  • Seite 63 Energiezähler B-Serie Kommunikation mit Modbus Eingänge und Ausgänge Die folgende Tabelle enthält beschreibbare und schreibgeschützte Register: Start reg Read/ Quantity Details Size Possible values Data type (Hex) Write Output 1 6300 ON=1, OFF=0 Unsigned Output 2 6301 ON=1, OFF=0 Unsigned Input 3 Current state 6308...
  • Seite 64 Energiezähler B-Serie Kommunikation mit Modbus Produktionsdaten und Identifizierung Alle Register in der folgenden Tabelle sind schreibgeschützt: Quantity Start reg (Hex) Size Data type Serial number 8900 Unsigned Meter firmware version 8908 ASCII string (up to 16 characters) Modbus mapping version 8910 2 bytes Type designation...
  • Seite 65 Energiezähler B-Serie Kommunikation mit Modbus Einstellungen Alle Register in der folgenden Tabelle haben Lese- und Schreibzugang: Start reg Quantity Size Res. Unit Data type (Hex) Current transformer ratio 8C04 Unsigned numerator Current transformer ratio 8C08 Unsigned denominator LED source (0 = active 8CE4 Unsigned energy, 1 = reactive energy)
  • Seite 66 Energiezähler B-Serie Kommunikation mit Modbus DMTME-Multimeter Teile des Modbus-Mappings sind mit den DMTME-Multimetern von kompatibel. Alle Register in der folgenden Tabelle sind schreibgeschützt: Quantity Start reg (Hex) Size Unit Data type Phase voltage L1-N 1002 Volt Unsigned Phase voltage L2-N 1004 Volt Unsigned...

  • Seite 67: Ereignisprotokolle

    Header und Datenblöcke für alle Protokolltypen dieselbe Struktur, so dass die Tabellen für alle Protokolltypen relevant sind, wenn die Registernummern durch korrekte Werte ersetzt werden. Struktur des Headers In der folgenden Tabelle wird der Header beschrieben: B23/B24 Start reg Function Size...
  • Seite 68 Im Falle von Lesen in Vorwärtsrichtung folgen die Ereignisse an den anderen Positionen mit absteigenden Eintragsnummern, d. h. nach neueren Ereignissen gehend. Struktur des Datenblocks In der folgenden Tabelle wird die Struktur des Datenblocks beschrieben: B23/B24 Entry position Contents Start reg (Hex)

  • Seite 69: Lesen Von Ereignisprotokollen

    Energiezähler B-Serie Kommunikation mit Modbus 4.4.1 Lesen von Ereignisprotokollen Die Auslesung der Protokolle wird vom Eintragsnummer-Register gesteuert. Nach dem Schreiben in das Eintragsnummer-Register sind die Protokolleinträge in den Registern des Datenblocks verfügbar. Um zum nächsten Satz mit Einträgen zu gelangen, wird das Register zum Erfassen des nächsten Eintrags verwendet.

  • Seite 70: Konfiguration

    Energiezähler B-Serie Kommunikation mit Modbus Konfiguration In diesem Abschnitt wird beschrieben, wie die folgenden Funktionen konfiguriert werden:  Alarme  Tarifwerte 4.5.1 Alarme Die Alarmkonfiguration definiert die Einstellung der zu überwachenden Mengen. Sie definiert zudem die Grenzwerte, Verzögerungen und zu ergreifenden Maßnahmen für jeden Alarm. Jeder Alarm wird einzeln konfiguriert.
  • Seite 71 Energiezähler B-Serie Kommunikation mit Modbus Mengenidentifikatoren In der folgenden Tabelle sind die OBIS-Codes für die Mengen aufgelistet, die von einem Alarm überwacht werden können: Quantity OBIS code Voltage L1 1.0.32.7.0.255 Voltage L2 1.0.52.7.0.255 Voltage L3 1.0.72.7.0.255 Voltage L1-L2 1.0.134.7.0.255 Voltage L2-L3 1.0.135.7.0.255 Voltage L1-L3 1.0.136.7.0.255...
  • Seite 72 Energiezähler B-Serie Kommunikation mit Modbus Aktionsregister Die Aktionsregister werden verwendet, um die Aktionen zu lesen oder schreiben, die ausgeführt werden, wenn ein Alarm ausgelöst wird. Das erste (unterste) Register enthält die auszuführenden Aktionen. Das zweite Register enthält die Nummer des einzustellenden Ausgangs, falls die Ausgangseinstellungsaktion verwendet wird.

  • Seite 73: Eingänge Und Ausgänge

    Energiezähler B-Serie Kommunikation mit Modbus 4.5.2 Eingänge und Ausgänge Die Konfiguration der Eingänge und Ausgänge definiert die Funktion jedes einzelnen physischen E/A- Ports. Sie definiert zudem die Parameter für die logischen Impulsausgänge. Mapping-Tabelle In der folgenden Tabelle wird eine Übersicht der Mapping-Tabelle gezeigt: Quantity Details Start Reg (Hex)
  • Seite 74 Energiezähler B-Serie Kommunikation mit Modbus Impulsausgang Konfigurationsregister In der folgenden Tabelle ist die Registergruppe für die Konfigurierung der Impulsausgänge beschrieben: Start Function Size Description Read/Write (Hex) Pulse output 8C10 The instance number of the pulse output instance Port number 8C11 The physical I/O port on which the pulses are sent out Energy quantity 8C12...
  • Seite 75 Energiezähler B-Serie Kommunikation mit Modbus Ausschalten eines Impulsausgangs Befolgen Sie die Schritte in der Tabelle unten, um einen Impulsausgang auszuschalten: Step Action Select the pulse output instance to configure by writing a number to the Pulse output instance register. Allowed values are 1…4. Write the value 1 to the Turn off pulse output register.

  • Seite 76: Tarife

    Energiezähler B-Serie Kommunikation mit Modbus 4.5.3 Tarife Die Konfiguration der Tarifwerte definiert die aktuell verwendete Quelle mit Tarifwerten, d. h. Kommunikation oder Eingänge. Sie definiert zudem die Einstellungen, die für jede dieser Quellen spezifischen Charakter haben. Mapping-Tabelle In der folgenden Tabelle wird eine Übersicht der Mapping-Tabelle gezeigt: Quantity Details Start Reg (Hex)

  • Seite 77: Kommunikation Mit M-Bus

    Energiezähler B-Serie Kommunikation mit M-Bus Kommunikation mit M-Bus In diesem Kapitel wird beschrieben, wie die Zählerdaten gelesen werden und wie Befehle über den M-Bus an den Zähler gesendet werden. Protokollbeschreibung Das in diesem Kapitel beschriebene Kommunikationsprotokoll erfüllt die Anforderungen von EN 13757-2 und EN 13757-3.
  • Seite 78 Energiezähler B-Serie Kommunikation mit M-Bus Register Communication objects Active Power, Total Instantaneous total active power Active energy net Tot. Active energy net L1 Power factor tot. Power factor L1 Active energy currency conversion Reactive Power, Total Instantaneous total reactive power Reactive Power, L1 Instantaneous reactive power in L1 Reactive energy net Tot.
  • Seite 79 Energiezähler B-Serie Kommunikation mit M-Bus B23/B24 Register Communication objects Active import energy, total Total cumulative active imported energy Active import energy, tariff 1 Cumulative active imported energy tariff 1 Active import energy, tariff 2 Cumulative active imported energy tariff 2...
  • Seite 80 Energiezähler B-Serie Kommunikation mit M-Bus Register Communication objects Reactive Power, Total Instantaneous total reactive power Reactive Power, L1 Instantaneous reactive power in L1 Reactive Power, L2 Instantaneous reactive power in L2 Reactive Power, L3 Instantaneous reactive power in L3 Reactive energy net Tot. Reactive energy net L1 Reactive energy net L2 Reactive energy net L3...
  • Seite 81 Cumulative apparent exported energy in the L3 phase Resettable active energy imp. Tot. Resettable active energy exp. Tot. Lese-/Schreibbefehle Die folgenden Aufgaben können mithilfe des SND_UD-Telegramms ausgeführt werden: B23/B24 Command Set tariff Set primary address Change baudrate Reset power fail counter...

  • Seite 82: Telegrammformat

    Energiezähler B-Serie Kommunikation mit M-Bus 5.1.1 Telegrammformat Der M-Bus verwendet drei unterschiedliche Telegrammformate. Die Formate werden durch das Anfangszeichen identifiziert. Single Character Short Frame Long Frame Start (10h) Start (68h) C-Field L-Field A-Field L-Field Check Sum Start (68h) Stop (16h) C-Field A-Field CI-Field...
  • Seite 83 Energiezähler B-Serie Kommunikation mit M-Bus Mit dem Primary Message Bit (PRM) wird die Flussrichtung der Daten angegeben. Für Telegramme von Master zu Zähler steht dieser Wert auf 1, und für die Gegenrichtung auf 0. Das Frame Count Valid Bit (FCV) wird vom Master auf 1 gesetzt, um anzuzeigen, dass das Frame Count Bit (FCB) verwendet wird.
  • Seite 84 Energiezähler B-Serie Kommunikation mit M-Bus CI-Feld Im CI-feld (Control Information) werden Art und Sequenz der im Frame zu übertragenden Anwendungsdaten kodiert. Das zweite Bit des CI-Felds (beginnend ab Bit 0, Wert 4) wird auch M-Bit oder Mode Bit genannt und liefert Informationen über die verwendete Byte-Sequenz in Datenstrukturen mit mehreren Bytes.
  • Seite 85 Die folgende Tabelle beschreibt den Inhalt des festen Datenheaders:  Identifikations-Nr. ist die 8-stellige Seriennummer des Zählers (BCD-kodiert).  Hersteller hat den Wert 0442h und steht für BERG.  Version gibt die Version der Protokollimplementierung an. Die Zähler verwenden momentan die Protokollversion 0x20.
  • Seite 86 Energiezähler B-Serie Kommunikation mit M-Bus Dateneinträge Die eigentlichen Daten werden gemeinsam mit Informationen zu Kodierung, Länge und Art der Daten in Dateneinträgen übermittelt. Die maximale Gesamtlänge eines Dateneintrags beträgt 240 Byte. Die folgende Tabelle zeigt die Struktur des Dateneintrags (übertragen von links nach rechts): Header des Dateneintrags Daten Data Information Block (DIB)
  • Seite 87 Energiezähler B-Serie Kommunikation mit M-Bus Die folgende Liste beschreibt den Inhalt des DIFE:  Einheit zeigt für Strom- und Energiewerte die jeweilige Art von Strom bzw. Energie. In diesem Feld werden außerdem die Anzahl der Ein- und Ausgänge und ein Offset beim Zugriff auf Daten des Ereignislogs angegeben.

  • Seite 88: Feldcodes Für Wertinformationen

    Energiezähler B-Serie Kommunikation mit M-Bus 5.1.2 Feldcodes für Wertinformationen 5.1.2.1 Standard-VIF-Codes VIF-Code Beschreibung Kodierungsbereich Bereich nnn-3 E000 0nnn Energie ) Wh 0,001 Wh bis 10.000 Wh nnn-3 E010 1nnn Strom 0,001 W bis 10.000 W 0…250 E111 1010 Bus-Adresse E111 1000 Herstellungsnummer 00000000 bis 99999999 1111 1011...

  • Seite 89: Standard-Codes Für Vife Mit Anschlussindikator Fdh

    Energiezähler B-Serie Kommunikation mit M-Bus 5.1.2.2 Standard-Codes für VIFE mit Anschlussindikator FDh Falls der VIF den Anschlussindikator FDh enthält, dann ist der eigentliche VIF im ersten VIFE kodiert. VIF-Code Beschreibung E000 1010 Hersteller E000 1100 Version E000 1110 Firmware-Version E001 1010 Digitaler Ausgang (binär) E001 1011 Digitaler Eingang (binär)

  • Seite 90: Erste Herstellerspezifische Vife-Codes

    Energiezähler B-Serie Kommunikation mit M-Bus 5.1.2.4 Erste herstellerspezifische VIFE-Codes B23/B24 VIF-Code Beschreibung E000 0000 Gesamt E000 0001 E000 0010 E000 0011 E000 0100 E000 0101 L1-L2 E000 0110 L3-L2 E000 0111 L1-L3 E001 0000 Pulsfrequenz E001 0011 Tarif E001 0100 Installationsprüfung...

  • Seite 91: Vife-Codes Für Fehlermeldungen (Zähler Zu Master)

    Keine E001 0101 Keine Daten verfügbar (undefinierter Wert) E001 1000 Datenfehler Datenfehler 5.1.2.6 VIFE-Codes für Objekt-Aktionen (Master zu Zähler) B23/B24 VIF-Code Aktion Beschreibung E000 0111 Löschen Daten auf Null setzen 5.1.2.7 2. herstellerspezifisches VIFE nach VIFE 1111 1000 (F8 hex):...

  • Seite 92: Kommunikationsprozess

    Energiezähler B-Serie Kommunikation mit M-Bus 5.1.3 Kommunikationsprozess Die Datenverbindungsebene verwendet zwei Arten von Übertragungsdiensten: Send/Confirm SND/CON Request/Respond REQ/RSP Wenn ein Zähler ein korrektes Telegramm empfängt, wartet er zwischen 35 und 80 ms, bevor er antwortet. Ein Telegramm gilt als korrekt, wenn es die folgenden Tests besteht: ...

  • Seite 93: Auswahl Und Sekundäre Adressierung

    Energiezähler B-Serie Kommunikation mit M-Bus 5.1.3.1 Auswahl und sekundäre Adressierung Die Kommunikation mit dem Zähler kann über sekundäre Adressierung erfolgen. Die sekundäre Adressierung erfolgt unter Zuhilfenahme einer Auswahl: Her- Gene- steller ration 1…4 dium 1…2 1. Generation hat dieselbe Bedeutung wie Version. Der Master sendet ein SND_UD mit der Kontrollinformation 52h an die Adresse 253 (FDh) und füllt die zählerspezifischen sekundären Adressfelder (Identifikationsnummer, Hersteller, Version und Medium) mit den Werten des anzusprechenden Zählers.

  • Seite 94: Standardauslesung Von Zählerdaten

    Startzeichen C-Feld, RSP_UD A-Feld, Adresse CI-Feld, variable Datenantwort, LSB zuerst 8…11 xxxxxxxx Identifikationsnummer, 8 BCD-Ziffern 12…13 4204 Hersteller: BERG Version Medium, 02 = Elektrizität Anzahl der Zugriffe Status 18…19 0000 Signatur (0000 = keine Verschlüsselung) DIF-Größe, 12-stellige BCD VIF für Einheiten kWh mit Auflösung 0,01 kWh VIFE-Status 23…28...
  • Seite 95 Energiezähler B-Serie Kommunikation mit M-Bus Byte-Nr. Größe Wert Beschreibung VIF für Einheiten kWh mit Auflösung 0,01 kWh VIFE-Status 43…48 xxxxxxxxxxxx Import Wirkenergie, Tarif 2 DIF-Größe, 12-stellige BCD DIFE, Tarif 3 VIF für Einheiten kWh mit Auflösung 0,01 kWh VIFE-Status 53…58 xxxxxxxxxxxx Import Wirkenergie, Tarif 3 DIF-Größe, 12-stellige BCD...
  • Seite 96 Energiezähler B-Serie Kommunikation mit M-Bus Byte-Nr. Größe Wert Beschreibung 130…133 xxxxxxxx Stromwandlerübersetzungsverhältnis Zähler DIF-Größe, 32 Bit-Ganzzahl Nächstes VIF-Byte ist herstellerspezifisch VIFE VT-Verhältnis Zähler VIFE-Status 138…141 xxxxxxxx Stromwandlerübersetzungsverhältnis Zähler DIF-Größe, 32 Bit-Ganzzahl Nächstes VIF-Byte ist herstellerspezifisch VIFE CT-Verhältnis Nenner VIFE-Status 146…149 xxxxxxxx Stromwandlerübersetzungsverhältnis Nenner DIF-Größe, 32 Bit-Ganzzahl...

  • Seite 97: Beispiel Für Das Zweite Telegramm (Alle Werte Sind Hexadezimal)

    Startzeichen C-Feld, RSP_UD A-Feld, Adresse CI-Feld, variable Datenantwort, LSB zuerst 8…11 xxxxxxxx Identifikationsnummer, 8 BCD-Ziffern 12…13 4204 Hersteller: BERG Version Medium, 02 = Elektrizität Anzahl der Zugriffe Status 18…19 0000 Signatur (0000 = keine Verschlüsselung) DIF-Größe, 32 Bit-Ganzzahl Nächstes VIF-Byte ist herstellerspezifisch VIFE Stromausfall-Zähler...
  • Seite 98 Energiezähler B-Serie Kommunikation mit M-Bus Byte-Nr. Größe Wert Beschreibung 31…4 xxxxxxxx Wirkleistung, gesamt DIF-Größe, 32 Bit-Ganzzahl VIF für Einheiten W mit Auflösung 0,01W VIFE nächstes Byte ist herstellerspezifisch VIFE L1 VIFE-Status 40…43 xxxxxxxx Wirkleistung, L1 DIF-Größe, 32 Bit-Ganzzahl VIF für Einheiten W mit Auflösung 0,01W VIFE nächstes Byte ist herstellerspezifisch VIFE L2 VIFE-Status...
  • Seite 99 Energiezähler B-Serie Kommunikation mit M-Bus Byte-Nr. Größe Wert Beschreibung 100…103 xxxxxxxx Blindleistung, L3 DIF-Größe, 32 Bit-Ganzzahl DIFE (Einheit = 0) DIFE (Einheit = 0) DIFE (Einheit = 1, => x100 (4)) VIF für Einheiten VA mit Auflösung 0,01 VA VIFE-Status 110…113 xxxxxxxx Scheinleistung, gesamt...
  • Seite 100 Energiezähler B-Serie Kommunikation mit M-Bus Byte-Nr. Größe Wert Beschreibung DIF-Größe, 32 Bit-Ganzzahl VIF-Erweiterung von VIF-Codes VIF für Einheiten V mit Auflösung 0,1 V VIFE nächstes Byte ist herstellerspezifisch VIFE L3 VIFE-Status 176…179 xxxxxxxx Spannung L3-N DIF-Größe, 32 Bit-Ganzzahl VIF-Erweiterung von VIF-Codes VIF für Einheiten V mit Auflösung 0,1 V VIFE nächstes Byte ist herstellerspezifisch VIFE L1-L2...

  • Seite 101: Beispiel Für Das Dritte Telegramm (Alle Werte Sind Hexadezimal)

    Startzeichen C-Feld, RSP_UD A-Feld, Adresse CI-Feld, variable Datenantwort, LSB zuerst 8…11 xxxxxxxx Identifikationsnummer, 8 BCD-Ziffern 12…13 4204 Hersteller: BERG Version Medium, 02 = Elektrizität Anzahl der Zugriffe Status 18…19 0000 Signatur (0000 = keine Verschlüsselung) DIF-Größe, 12-stellige BCD Nächstes VIF-Byte ist herstellerspezifisch VIFE Zeitdauer Stromausfälle...
  • Seite 102 Energiezähler B-Serie Kommunikation mit M-Bus Byte-Nr. Größe Wert Beschreibung VIFE L1 VIFE-Status 42…43 xxxx Leistungsfaktor, L1 DIF-Größe, 16 Bit-Ganzzahl Nächstes VIF-Byte ist herstellerspezifisch VIFE Leistungsfaktor mit Auflösung 0,001 VIFE nächstes Byte ist herstellerspezifisch VIFE L2 VIFE-Status 50…51 xxxx Leistungsfaktor, L2 DIF-Größe, 16 Bit-Ganzzahl Nächstes VIF-Byte ist herstellerspezifisch VIFE Leistungsfaktor mit Auflösung 0,001...
  • Seite 103 Energiezähler B-Serie Kommunikation mit M-Bus Byte-Nr. Größe Wert Beschreibung VIFE Phasenwinkel Spannung mit Auflösung 0,1 VIFE nächstes Byte ist herstellerspezifisch VIFE L2 VIFE-Status 104…105 xxxx Phasenwinkel Spannung, L2 DIF-Größe, 16 Bit-Ganzzahl Nächstes VIF-Byte ist herstellerspezifisch VIFE Phasenwinkel Spannung mit Auflösung 0,1 VIFE nächstes Byte ist herstellerspezifisch VIFE L3 VIFE-Status...
  • Seite 104 Energiezähler B-Serie Kommunikation mit M-Bus Byte-Nr. Größe Wert Beschreibung DIF-Größe, 12-stellige BCD DIFE, Tarif 2 DIFE, Einheit 2 VIF für Einheiten kVarh mit Auflösung 0,01 kVarh VIFE-Status 165…170 xxxxxxxxxxxx Import Blindenergie, Tarif 2 DIF-Größe, 12-stellige BCD DIFE, Tarif 3 DIFE, Einheit 2 VIF für Einheiten kVarh mit Auflösung 0,01 kVarh VIFE-Status 176…181...

  • Seite 105: Beispiel Für Das Vierte Telegramm (Alle Werte Sind Hexadezimal)

    Startzeichen C-Feld, RSP_UD A-Feld, Adresse CI-Feld, variable Datenantwort, LSB zuerst 8…11 xxxxxxxx Identifikationsnummer, 8 BCD-Ziffern 12…13 4204 Hersteller: BERG Version Medium, 02 = Elektrizität Anzahl der Zugriffe Status 18…19 0000 Signatur (0000 = keine Verschlüsselung) DIF-Größe, 8 Bit-Ganzzahl Nächstes VIF-Byte ist herstellerspezifisch...
  • Seite 106 Energiezähler B-Serie Kommunikation mit M-Bus Byte-Nr. Größe Wert Beschreibung VIFE-Status Ausgang 1, aktueller Status DIF-Größe, 8 Bit-Ganzzahl DIFE, DIFE (Einheit = 2) VIF-Erweiterung von VIF-Codes VIFE Digitaler Ausgang VIFE-Status Ausgang 2, aktueller Status DIF-Größe, 8 Bit-Ganzzahl DIFE (Einheit = 1) DIFE (Einheit = 2) VIF-Erweiterung von VIF-Codes VIFE Digitaler Ausgang...
  • Seite 107 Energiezähler B-Serie Kommunikation mit M-Bus Byte-Nr. Größe Wert Beschreibung VIFE-Status Eingang 4, aktueller Status DIF-Größe, 8 Bit-Ganzzahl, Speichernummer 1 DIFE (Einheit = 1) VIF-Erweiterung von VIF-Codes VIFE digitaler Eingang VIFE-Status Eingang 1, gespeicherter Status (1 falls aktueller Status 1 war) DIF-Größe, 8 Bit-Ganzzahl, Speichernummer 1 DIFE, DIFE (Einheit = 2)

  • Seite 108: Beispiel Für Das Fünfte Telegramm (Alle Werte Sind Hexadezimal)

    Startzeichen C-Feld, RSP_UD A-Feld, Adresse CI-Feld, variable Datenantwort, LSB zuerst 8…11 xxxxxxxx Identifikationsnummer, 8 BCD-Ziffern 12…13 4204 Hersteller: BERG Version Medium, 02 = Elektrizität Anzahl der Zugriffe Status 18…19 0000 Signatur (0000 = keine Verschlüsselung) DIF-Größe, 12-stellige BCD VIF für Einheiten kWh mit Auflösung 0,01 kWh VIFE nächstes Byte ist herstellerspezifisch...
  • Seite 109 Energiezähler B-Serie Kommunikation mit M-Bus Byte-Nr. Größe Wert Beschreibung DIF-Größe, 12-stellige BCD DIFE DIFE (Einheit = 2) VIF für Einheiten kVarh mit Auflösung 0,01 kVarh VIFE nächstes Byte ist herstellerspezifisch VIFE zurücksetzbare Energie VIFE-Status 50…55 xxxxxxxxxxxx Zurücksetzbare importierte Blindenergie, gesamt DIF-Größe, 12-stellige BCD DIFE (Einheit = 1) DIFE (Einheit = 2)
  • Seite 110 Energiezähler B-Serie Kommunikation mit M-Bus Byte-Nr. Größe Wert Beschreibung Energie in Währung mit Auflösung 0,01 Währung VIFE-Status 122…127 xxxxxxxxxxxx Währung für importierte Wirkenergie, gesamt DIF-Größe, 32 Bit-Ganzzahl VIFE nächstes Byte ist herstellerspezifisch CO2-Umrechnungsfaktor in g/kWh VIFE-Status 132…133 xxxxxxxx CO2-Umrechnungsfaktor für Wirkenergie DIF-Größe, 32 Bit-Ganzzahl VIFE nächstes Byte ist herstellerspezifisch Währungs-Umrechnungsfaktor in 0,001 Währung/kWh...

  • Seite 111: Beispiel Für Das Sechste Telegramm (Alle Werte Sind Hexadezimal)

    Startzeichen C-Feld, RSP_UD A-Feld, Adresse CI-Feld, variable Datenantwort, LSB zuerst 8…11 xxxxxxxx Identifikationsnummer, 8 BCD-Ziffern 12…13 4204 Hersteller: BERG Version Medium, 02 = Elektrizität Anzahl der Zugriffe Status 18…19 0000 Signatur (0000 = keine Verschlüsselung) DIF-Größe, 12-stellige BCD VIF für Einheiten kWh mit Auflösung 0,01 kWh VIFE nächstes Byte ist herstellerspezifisch...
  • Seite 112 Energiezähler B-Serie Kommunikation mit M-Bus Byte-Nr. Größe Wert Beschreibung VIFE nächstes Byte ist herstellerspezifisch VIFE L2 VIFE-Status 73…78 xxxxxxxxxxxx Import Blindenergie, L2 DIF-Größe, 12-stellige BCD DIFE DIFE, Einheit 2 VIF für Einheiten kVarh mit Auflösung 0,01 kVarh VIFE nächstes Byte ist herstellerspezifisch VIFE L3 VIFE-Status 86…91...
  • Seite 113 Energiezähler B-Serie Kommunikation mit M-Bus Byte-Nr. Größe Wert Beschreibung 140…145 xxxxxxxxxxxx Export Wirkenergie, L1 DIF-Größe, 12-stellige BCD DIFE, Einheit 1 VIF für Einheiten kWh mit Auflösung 0,01 kWh VIFE nächstes Byte ist herstellerspezifisch VIFE L2 VIFE-Status 152…157 xxxxxxxxxxxx Export Wirkenergie, L2 DIF-Größe, 12-stellige BCD DIFE, Einheit 1 VIF für Einheiten kWh mit Auflösung 0,01 kWh...

  • Seite 114: Beispiel Für Das Siebte Telegramm (Alle Werte Sind Hexadezimal)

    L-Feld, Wiederholung Startzeichen C-Feld, RSP_UD A-Feld, Adresse CI-Feld, variable Datenantwort, LSB zuerst 8…11 xxxxxxxx Identifikationsnummer, 8 BCD-Ziffern 12…13 4204 Hersteller: BERG Version Medium, 02 = Elektrizität Anzahl der Zugriffe Status 18…19 0000 Signatur (0000 = keine Verschlüsselung) DIF-Größe, 12-stellige BCD DIFE...
  • Seite 115 Energiezähler B-Serie Kommunikation mit M-Bus Byte-Nr. Größe Wert Beschreibung DIFE, Einheit 4 VIF für Einheit kWh mit Auflösung 0,01 kWh VIFE nächstes Byte ist herstellerspezifisch VIFE L1 VIFE-Status 40…45 xxxxxxxxxxxx Wirkenergie netto, L1 DIF-Größe, 12-stellige BCD DIFE DIFE, Einheit 2 DIFE, Einheit 4 VIF für Einheit kWh mit Auflösung 0,01 kWh VIFE nächstes Byte ist herstellerspezifisch...
  • Seite 116 Energiezähler B-Serie Kommunikation mit M-Bus Byte-Nr. Größe Wert Beschreibung DIFE, Einheit 1 DIFE, Einheit 2 DIFE, Einheit 4 VIF für Einheit kVarh mit Auflösung 0,01 kVarh VIFE nächstes Byte ist herstellerspezifisch VIFE L3 VIFE-Status 122…127 xxxxxxxxxxxx Blindenergie netto, L3 DIF-Größe, 12-stellige BCD DIFE DIFE DIFE...

  • Seite 117: Beispiel Für Das Achte Telegramm (Alle Werte Sind Hexadezimal)

    Startzeichen C-Feld, RSP_UD A-Feld, Adresse CI-Feld, variable Datenantwort, LSB zuerst 8…11 xxxxxxxx Identifikationsnummer, 8 BCD-Ziffern 12…13 4204 Hersteller: BERG Version Medium, 02 = Elektrizität Anzahl der Zugriffe Status 18…19 0000 Signatur (0000 = keine Verschlüsselung) DIF-Größe, 12-stellige BCD, Speichernummer-Bit 0 DIFE Speichernummer-Bit 1…4...
  • Seite 118 Energiezähler B-Serie Kommunikation mit M-Bus Byte-Nr. Größe Wert Beschreibung VIFE L1 VIFE-Status 77…82 xxxxxxxxxxxx Import Wirkenergie, L1 DIF-Größe, 12-stellige BCD, Speichernummer-Bit 0 VIF für Einheiten kWh mit Auflösung 0,01 kWh VIFE nächstes Byte ist herstellerspezifisch VIFE L2 VIFE-Status 88…93 xxxxxxxxxxxx Import Wirkenergie, L2 DIF-Größe, 12-stellige BCD, Speichernummer-Bit 0 VIF für Einheiten kWh mit Auflösung 0,01 kWh...
  • Seite 119 Energiezähler B-Serie Kommunikation mit M-Bus Byte-Nr. Größe Wert Beschreibung 165…170 xxxxxxxxxxxx Import Wirkenergie, Tarif 3 DIF-Größe, 12-stellige BCD, Speichernummer-Bit 0 DIFE, Tarif-Bits 0…1, Speichernummer-Bit 1…4 DIFE, Tarif-Bits 2…3, Tarif 4 VIF für Einheiten kWh mit Auflösung 0,01 kWh VIFE-Status 176…181 xxxxxxxxxxxx Import Wirkenergie, Tarif 4 DIF-Größe, 12-stellige BCD, Speichernummer-Bit 0...

  • Seite 120: Beispiel Für Das Neunte Telegramm (Alle Werte Sind Hexadezimal)

    Startzeichen C-Feld, RSP_UD A-Feld, Adresse CI-Feld, variable Datenantwort, LSB zuerst 8…11 xxxxxxxx Identifikationsnummer, 8 BCD-Ziffern 12…13 4204 Hersteller: BERG Version Medium, 02 = Elektrizität Anzahl der Zugriffe Status 18…19 0000 Signatur (0000 = keine Verschlüsselung) DIF-Größe, 12-stellige BCD, Speichernummer-Bit 0 DIFE Speichernummer-Bit 1…4...
  • Seite 121 Energiezähler B-Serie Kommunikation mit M-Bus Byte-Nr. Größe Wert Beschreibung VIF FD -> nächstes VIFE gibt den Typ des Wers an Gesamtzähler VIFE-Status 73…78 xxxxxxxxxxxx Anzahl registrierter Pulse auf Eingang 4 DIF signalisiert das letzte Telegramm CS-Prüfsumme, berechnet vom C-Feld bis zu den letzten Daten Stoppzeichen B2x xx.xxx.x.1 | 2CDC 512 084 D0101 119...

  • Seite 122: Senden Von Daten An Den Zähler

    Energiezähler B-Serie Kommunikation mit M-Bus Senden von Daten an den Zähler In diesem Abschnitt werden die Telegramme beschrieben, die an EQ-Zähler gesendet werden können. Manche der Telegramme enthalten Daten, andere wiederum nicht. Die Daten aus den Telegrammen werden manchmal im Zähler gespeichert und manchmal für die Durchführung bestimmter Aktionen verwendet.

  • Seite 123: Tarifeinstellung

    Energiezähler B-Serie Kommunikation mit M-Bus 5.3.1 Tarifeinstellung Bei Zählern mit Tarifkontrolle wird der aktive Tarif durch das folgende Kommando eingestellt (alle Werte sind hexadezimal). Das Kommando wird von der gesetzten Schreibschutz-Stufe nicht beeinflusst. Byte-Nr. Größe Wert Beschreibung Startzeichen L-Feld, berechnet vom C-Feld bis zu den letzten Benutzerdaten L-Feld, Wiederholung Startzeichen 53/73...

  • Seite 124: Baudrate Ändern

    Energiezähler B-Serie Kommunikation mit M-Bus 5.3.3 Baudrate ändern Die Baudrate der elektrischen M-Bus-Schnittstelle wird durch das folgende Kommando eingestellt (alle Werte sind hexadezimal). Das Kommando wird von der gesetzten Schreibschutz-Stufe nicht beeinflusst. Byte-Nr. Größe Wert Beschreibung Startzeichen L-Feld, berechnet vom C-Feld bis zu den letzten Benutzerdaten L-Feld, Wiederholung Startzeichen 53/73...

  • Seite 125: Einstellung Des Stromwandlerübersetzungsverhältnisses (Ct) - Zähler

    Energiezähler B-Serie Kommunikation mit M-Bus 5.3.5 Einstellung des Stromwandlerübersetzungsverhältnisses (CT) - Zähler Der Zähler des Stromwandlerübersetzungsverhältnisses (CT) wird durch das folgende Kommando eingestellt (alle Werte sind hexadezimal). Das Kommando wird von der gesetzten Schreibschutz-Stufe beeinflusst. Byte-Nr. Größe Wert Beschreibung Startzeichen L-Feld, berechnet vom C-Feld bis zu den letzten Benutzerdaten L-Feld, Wiederholung Startzeichen...

  • Seite 126: Statusinformation Auswählen

    Energiezähler B-Serie Kommunikation mit M-Bus 5.3.7 Statusinformation auswählen Die Art der ausgesendeten Statusinformationen wird durch das folgende Kommando geändert (alle Werte sind hexadezimal). Das Kommando wird von der gesetzten Schreibschutz-Stufe nicht beeinflusst. Byte-Nr. Größe Wert Beschreibung Startzeichen L-Feld, berechnet vom C-Feld bis zu den letzten Benutzerdaten L-Feld, Wiederholung Startzeichen 53/73...

  • Seite 127: Zurücksetzen Des Gespeicherten Status Für Eingang 2

    Energiezähler B-Serie Kommunikation mit M-Bus 5.3.9 Zurücksetzen des gespeicherten Status für Eingang 2 Der gespeicherte Status für Eingang 2 wird durch das folgende Kommando zurückgesetzt (alle Werte sind hexadezimal). Das Kommando wird von der gesetzten Schreibschutz-Stufe nicht beeinflusst. Byte-Nr. Größe Wert Beschreibung Startzeichen...

  • Seite 128: Zurücksetzen Des Gespeicherten Status Für Eingang 4

    Energiezähler B-Serie Kommunikation mit M-Bus 5.3.11 Zurücksetzen des gespeicherten Status für Eingang 4 Der gespeicherte Status für Eingang 4 wird durch das folgende Kommando zurückgesetzt (alle Werte sind hexadezimal). Das Kommando wird von der gesetzten Schreibschutz-Stufe nicht beeinflusst. Byte-Nr. Größe Wert Beschreibung Startzeichen...

  • Seite 129: Zurücksetzen Des Eingangszählers 1

    Energiezähler B-Serie Kommunikation mit M-Bus 5.3.12 Zurücksetzen des Eingangszählers 1 Der Eingangszähler 1 wird durch das folgende Kommando zurückgesetzt (alle Werte sind hexadezimal). Das Kommando wird von der gesetzten Schreibschutz- Stufe nicht beeinflusst. Byte-Nr. Größe Wert Beschreibung Startzeichen L-Feld, berechnet vom C-Feld bis zu den letzten Benutzerdaten L-Feld, Wiederholung Startzeichen 53/73...

  • Seite 130: Zurücksetzen Des Eingangszählers 3

    Energiezähler B-Serie Kommunikation mit M-Bus 5.3.14 Zurücksetzen des Eingangszählers 3 Der Eingangszähler 3 wird durch das folgende Kommando zurückgesetzt (alle Werte sind hexadezimal). Das Kommando wird von der gesetzten Schreibschutz-Stufe nicht beeinflusst. Byte-Nr. Größe Wert Beschreibung Startzeichen L-Feld, berechnet vom C-Feld bis zu den letzten Benutzerdaten L-Feld, Wiederholung Startzeichen 53/73...

  • Seite 131: Zurücksetzen Des Eingangszählers 4

    Energiezähler B-Serie Kommunikation mit M-Bus 5.3.15 Zurücksetzen des Eingangszählers 4 Der Eingangszähler 4 wird durch das folgende Kommando zurückgesetzt (alle Werte sind hexadezimal). Das Kommando wird von der gesetzten Schreibschutz-Stufe nicht beeinflusst. Byte-Nr. Größe Wert Beschreibung Startzeichen L-Feld, berechnet vom C-Feld bis zu den letzten Benutzerdaten L-Feld, Wiederholung Startzeichen 53/73...

  • Seite 132: Einstellung Des Ausgangs 2

    Energiezähler B-Serie Kommunikation mit M-Bus 5.3.17 Einstellung des Ausgangs 2 Der Status des Ausgangs 2 wird durch das folgende Kommando gesetzt (alle Werte sind hexadezimal). Das Kommando wird von der gesetzten Schreibschutz-Stufe nicht beeinflusst. Byte-Nr. Größe Wert Beschreibung Startzeichen L-Feld, berechnet vom C-Feld bis zu den letzten Benutzerdaten L-Feld, Wiederholung Startzeichen 53/73...

  • Seite 133: Einstellung Des Ausgangs 3

    Energiezähler B-Serie Kommunikation mit M-Bus 5.3.18 Einstellung des Ausgangs 3 Der Status des Ausgangs 3 wird durch das folgende Kommando gesetzt (alle Werte sind hexadezimal). Das Kommando wird von der gesetzten Schreibschutz-Stufe nicht beeinflusst. Byte-Nr. Größe Wert Beschreibung Startzeichen L-Feld, berechnet vom C-Feld bis zu den letzten Benutzerdaten L-Feld, Wiederholung Startzeichen 53/73...

  • Seite 134: Zeitdauer Stromausfälle Zurücksetzen

    Energiezähler B-Serie Kommunikation mit M-Bus 5.3.20 Zeitdauer Stromausfälle zurücksetzen Die Zeitdauer der Stromausfälle wird durch das folgende Kommando zurückgesetzt (alle Werte sind hexadezimal). Das Kommando wird von der gesetzten Schreibschutz-Stufe nicht beeinflusst. Byte-Nr. Größe Wert Beschreibung Startzeichen L-Feld, berechnet vom C-Feld bis zu den letzten Benutzerdaten L-Feld, Wiederholung Startzeichen 53/73...

  • Seite 135: Passwort Einrichten

    Energiezähler B-Serie Kommunikation mit M-Bus 5.3.22 Passwort einrichten Das Passwort wird durch das folgende Kommando gesetzt (alle Werte sind hexadezimal). Hinweis Falls der Zähler passwortgeschützt ist, muss zunächst das alte Passwort gesendet werden, bevor ein neues Passwort gesetzt werden kann. Byte-Nr.

  • Seite 136: Zwischenzähler Für Importierte Wirkenergie Zurücksetzen

    Energiezähler B-Serie Kommunikation mit M-Bus 5.3.24 Zwischenzähler für importierte Wirkenergie zurücksetzen Der Zwischenzähler für importierte Wirkenergie wird durch das folgende Kommando zurückgesetzt (alle Werte sind hexadezimal). Das Kommando wird von der gesetzten Schreibschutz-Stufe beeinflusst. Byte-Nr. Größe Wert Beschreibung Startzeichen L-Feld, berechnet vom C-Feld bis zu den letzten Benutzerdaten L-Feld, Wiederholung Startzeichen 53/73...

  • Seite 137: Zwischenzähler Für Importierte Blindenergie Zurücksetzen

    Energiezähler B-Serie Kommunikation mit M-Bus 5.3.26 Zwischenzähler für importierte Blindenergie zurücksetzen Der Zwischenzähler für importierte Blindenergie wird durch das folgende Kommando zurückgesetzt (alle Werte sind hexadezimal). Das Kommando wird von der gesetzten Schreibschutz-Stufe beeinflusst. Byte-Nr. Größe Wert Beschreibung Startzeichen L-Feld, berechnet vom C-Feld bis zu den letzten Benutzerdaten L-Feld, Wiederholung Startzeichen 53/73...

  • Seite 138: Zwischenzähler Für Exportierte Blindenergie Zurücksetzen

    Energiezähler B-Serie Kommunikation mit M-Bus 5.3.27 Zwischenzähler für exportierte Blindenergie zurücksetzen Der Zwischenzähler für exportierte Blindenergie wird durch das folgende Kommando zurückgesetzt (alle Werte sind hexadezimal). Das Kommando wird von der gesetzten Schreibschutz-Stufe beeinflusst. Byte-Nr. Größe Wert Beschreibung Startzeichen L-Feld, berechnet vom C-Feld bis zu den letzten Benutzerdaten L-Feld, Wiederholung Startzeichen 53/73...

  • Seite 139: Tarifquelle Einstellen

    Energiezähler B-Serie Kommunikation mit M-Bus 5.3.29 Tarifquelle einstellen Tarife können über Eingänge, via Kommunikation oder über die interne Uhr gesteuert werden. Die Tarifquelle wird durch das folgende Kommando gesetzt (alle Werte sind hexadezimal). Das Kommando wird von der gesetzten Schreibschutz-Stufe beeinflusst. Byte- Größe Wert...

  • Seite 140: Anhang

    Gew. 1 einh. [St.] [kg] 4-Quadrantenmessung, Zwischenzähler, Tarife 1…4, Tarifsteuerung über Eingänge und Kommunikation 3 x 230/400 V AC B (Kl.1) Blindenergie 2 Ausgänge, B23 311 - 100 0,33 Kl. 2 2 Eingänge RS-485 B23 312 - 100 0,34 M-Bus...
  • Seite 141 Energiezähler B24 Messwandlerzähler, 6 A, dreiphasig (3 + N) Spannung V Genauigkeitsklasse Ein-/Ausgänge Kommunikation Bestellnummer Verp.- Gew. 1 einh. [St.] [kg] 4-Quadrantenmessung, Zwischenzähler, Tarife 1…4, Tarifsteuerung über Eingänge und Kommunikation 3 x 230/400 V AC C (Kl. 0,5 S) 2 Ausgänge, B24 351 - 100 0,27 Blindenergie...
  • Seite 142 Energiezähler B-Serie Kommunikation mit M-Bus Notizen CXL 2CDC 512 084 D0101 | B2x xx.xxx.x.1...
  • Seite 143 Notizen...
