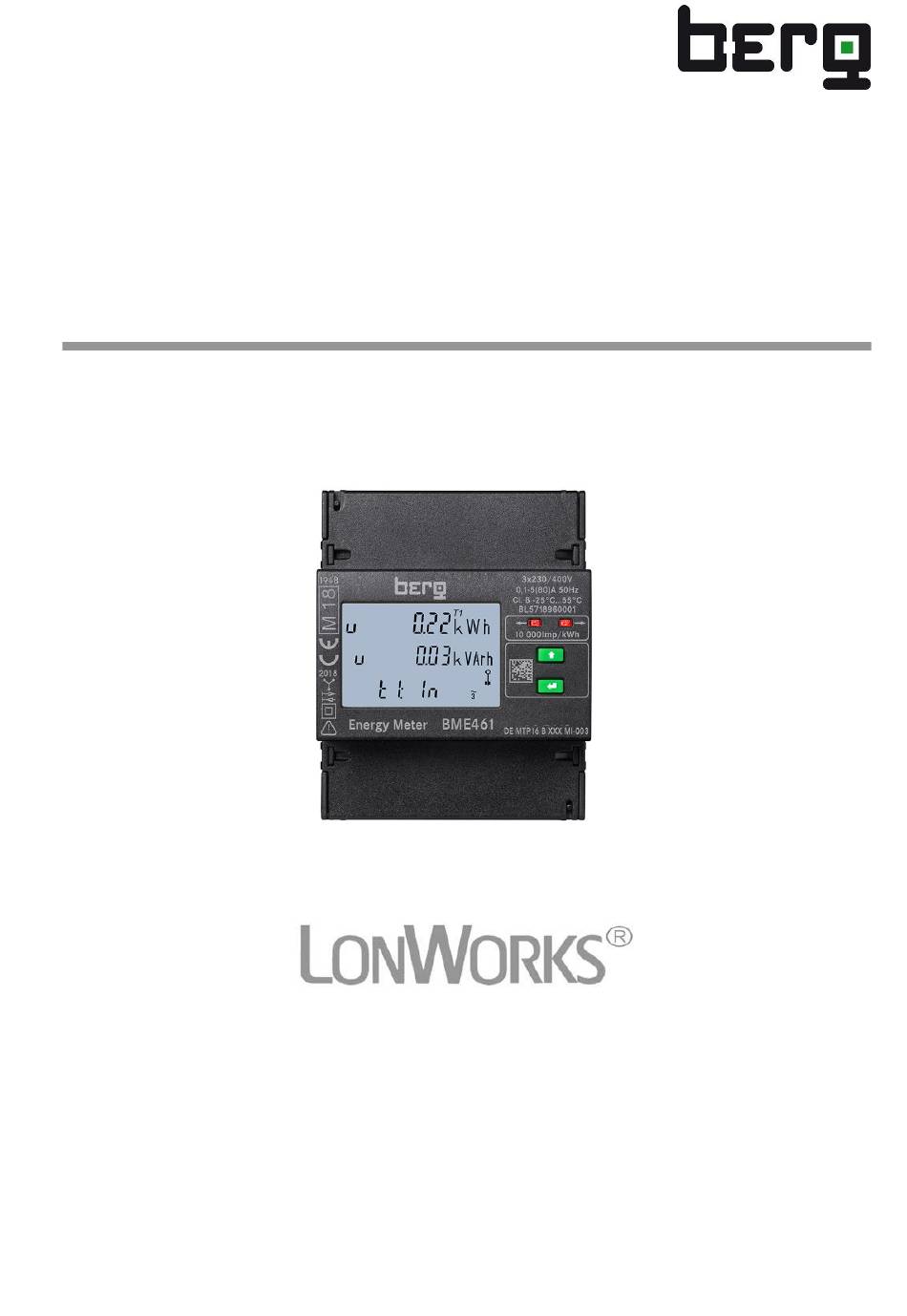

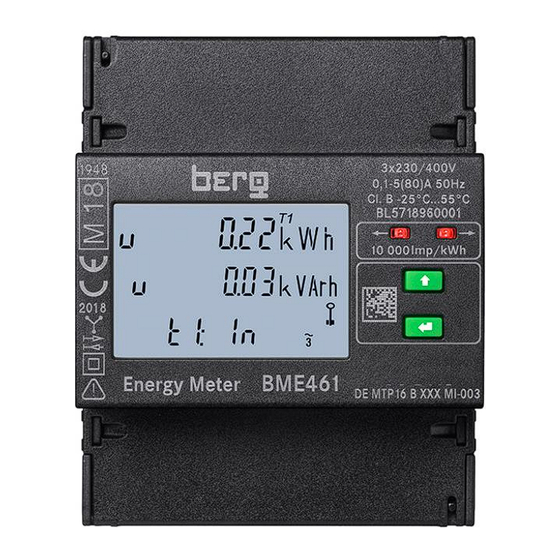

- Seite 1 Schnittstellenbeschreibung BME - Efficio Certified Meter LON-Schnittstelle der Energiezähler BME461/462 V1.1 10/2018...
-
Seite 2: Inhaltsverzeichnis
Kabeltyp ............................ 4 Busabschluss ..........................5 Netzwerk-Interface ........................5 Netzwerkvariablen ........................5 Einheiten und Auflösungen .....................11 Stichtagsfunktion ........................12 Herstellerspezifische Konfigurations-Typen (UCPTs) .............12 Bedien- und Anzeigefunktionen ....................13 Installation des Zählers ......................13 Fehlermeldungen ........................14 ReportMask für alle Objekte ....................15 Produktsupport .........................15 Berg GmbH... -
Seite 3: Allgemeines Zum Lon-Bus
Bei Busstrukturen werden die einzelnen Geräte nacheinander parallel angeschlossen. Am Anfang und am Ende muss jeweils ein Busabschluss vorgenommen werden. Die Verdrahtung in freier Topologie erfordert nur einen Busabschluss, ist jedoch in der Übertragungsdistanz eingeschränkt. Die Energiezähler verfügen über keinen internen Busabschlusswiderstand, siehe hierzu Kap. 3.6 auf Seite 3. Berg GmbH... -
Seite 4: Empfehlungen
Die nachfolgende Empfehlung ergibt sich aus Erfahrungswerten, die bei der Inbetriebnahme von LON- Systemen durch Berg GmbH gesammelt wurden. Die Umgebung, in der das Kabel verlegt wird, hat einen entscheidenden Einfluss auf die Kabelauswahl und muss deshalb bei der Planung der Installation berücksichtigt werden. -
Seite 5: Busabschluss
Netzwerkvariablen Die im Netzwerk verfügbaren Messgrößen und Statusinformationen des Energiezählers sind als Standard-Netzwerk-Variablen-Typen (SNVT) definiert. Für die Integration werden den Software-Werkzeugen in der Homepage von Berg GmbH (www.berg- energie.de) alle notwendigen Informationen zur Verfügung gestellt. Knoten – nodeObject ObjectId: 0... - Seite 6 SCPTmaxSendTime Sendebedingung: Maximale Zeit bis zur Sendung der Netzwerkvariablen cpAmpSndDelta UCPTampSendDelta Sendebedingung: Delta Strom 55...59 Objekt cpCTConnType UCPTconnType Anschlussart des Stromwandlers, nur lesbar Objekt cpCTPrimary UCPTctCurrentPrim Primärer Nennstrom des Stromwandlers Objekt cpCTSecondary UCPTctCurrentSec Sekundärer Nennstrom des Strom-wandlers Berg GmbH...
- Seite 7 Leistungsfaktor in Phase L2 nvoPwrFactr3 SNVT_pwr_fact Leistungsfaktor in Phase L3 Bezug Konfigurationsstruktur Datentyp Beschreibung Objekt cpPwrMaxSndT SCPTmaxSendTime Sendebedingung: Maximale Zeit bis zur Sendung der Netzwerkvariablen cpPwrSndDelta UCPTpwrSendDelta Sendebedingung: Delta Leistung (Wirk- und Blindleistung) 63...70 cpPwrFacSndDelta UCPTpwrFactSendDelta Sendebedingung: Delta Leistungsfaktor 71...74 Berg GmbH...
- Seite 8 UNVT_energyType Energiewert ist primär oder sekundär nvoEnergyFlowHrs SNVT_time_hour Betriebsstunden (mit Anlaufschwelle des Zählers überschritten) Bezug Konfigurationsstruktur Datentyp Beschreibung Objekt cpEnergyMaxSndT SCPTmaxSendTime Sendebedingung: Maximale Zeit bis zur Sendung der Netzwerkvariablen Objekt cpEngyAccumMode UCPTenergyAccumMode Betriebsart des Energiezählers, nur lesbar Berg GmbH...
- Seite 9 Netzwerk Variablen 116 ... 148 werden über LON verschickt wenn das Stichtags-Ereignis eintritt (nviEnergyFrzTs == nvoActTime). Für regelmäßige Stichtagserfassung wird nviEnergyFrzTs.year oder nviEnergyFrzTs.month oder nviEnergyFrzTs.day auf 0 gesetzt (Platzhalter- bzw. Wildcardmethode) Alle NVs der Stichtagsfunktion werden in einem nichtflüchtigen Speicher abgelegt, Netzspannungsunterbrechungen führen nicht zu Datenverlust. Berg GmbH...
- Seite 10 0C/8C – Fehler der internen Kommunikation (Anmerkung: Fehler aufgetreten / Fehler ist weg) 40 – Datum / Uhrzeit geändert 48 – CT geändert 49 – VT geändert 60 – Reset aufgetreten 68 – Energiewert wurde aus zyklischen Sicherungen rekonstruiert Berg GmbH...
-
Seite 11: Einheiten Und Auflösungen
Einheiten und Auflösungen Strommesser – amMeter ObjectId: 3 Strom Anzeige Einheit Auflösung BME461 xx.xx A 10 mA BME462 x.xxx A 1 mA 2 ... 10 xx.xx A 10 mA 11 ... 100 xxx.x A 100 mA 101 ... 1000 xxxx A 1001 ... -
Seite 12: Stichtagsfunktion
SNVT_count_f UCPTpwrSendDelta SNVT_power_f UCPTpwrFactSendDelta SNVT_pwr_fact_f typedef enum conn_type_t { CT_4WIRE_TRANSFORMER = 40 BME462 LONBUS CT_4WIRE_DIRECT = 41 BME461 LONBUS }conn_type; typedef enum acc_mode_t { = –1 ACC_NUL ACC_BIDIR_SIGNED Differenz aus Energiebezug und Energieabgabe ACC_BIDIR_ABS Energiebezug und Energieabgabe ACC_UNIDIR_IN nur Energiebezug... -
Seite 13: Bedien- Und Anzeigefunktionen
Das BUS-Symbol wird eingeblendet, wenn der LON- Knoten im Zähler ein Datenpaket sendet. Die Dauer der Einblendung erhöht sich mit der Anzahl der Datenpakete. Wink-Kommando zur Identifikation des LON-Knotens Beim Empfang eines Wink-Kommandos wird für kurze Zeit die Neuron-ID angezeigt. Berg GmbH... -
Seite 14: Fehlermeldungen
Anschluss prüfen. electrical_fault Falsche Drehfeldrichtung. Anschluss prüfen. Phasensymbole blinken in Reihenfolge ~3 ~2 ~1 Keine Synchronisation auf Netzfrequenz möglich. Δ SYnc unable_to_measure energyMeter Object Id: 5 Δ EnErgY* Electrical Fault EEPROM für Zählerstand defekt, Gerät an Service senden Berg GmbH... -
Seite 15: Reportmask Für Alle Objekte
Produktsupport Bitte wenden Sie sich im Bedarfsfall an: Berg GmbH Hotline Produktsupport Telefon +49 89 379160-0 Telefax +49 89 379160-199 E-Mail info@berg-energie.de Berg GmbH...
