Raumhöhe
Ermittlung der
Raumabmessung
Anzeigeeinheit montieren
Stand: 08.09.2015
4.8 Montagevorbereitung
Die Raumhöhe h sollte 4 m im Erfassungsbereich des Sensors nicht überschreiten.
Bei höheren Räumen können in Abhängigkeit der sich bildenden Böschung einzelne
Messsignale nicht mehr erfasst werden.
b

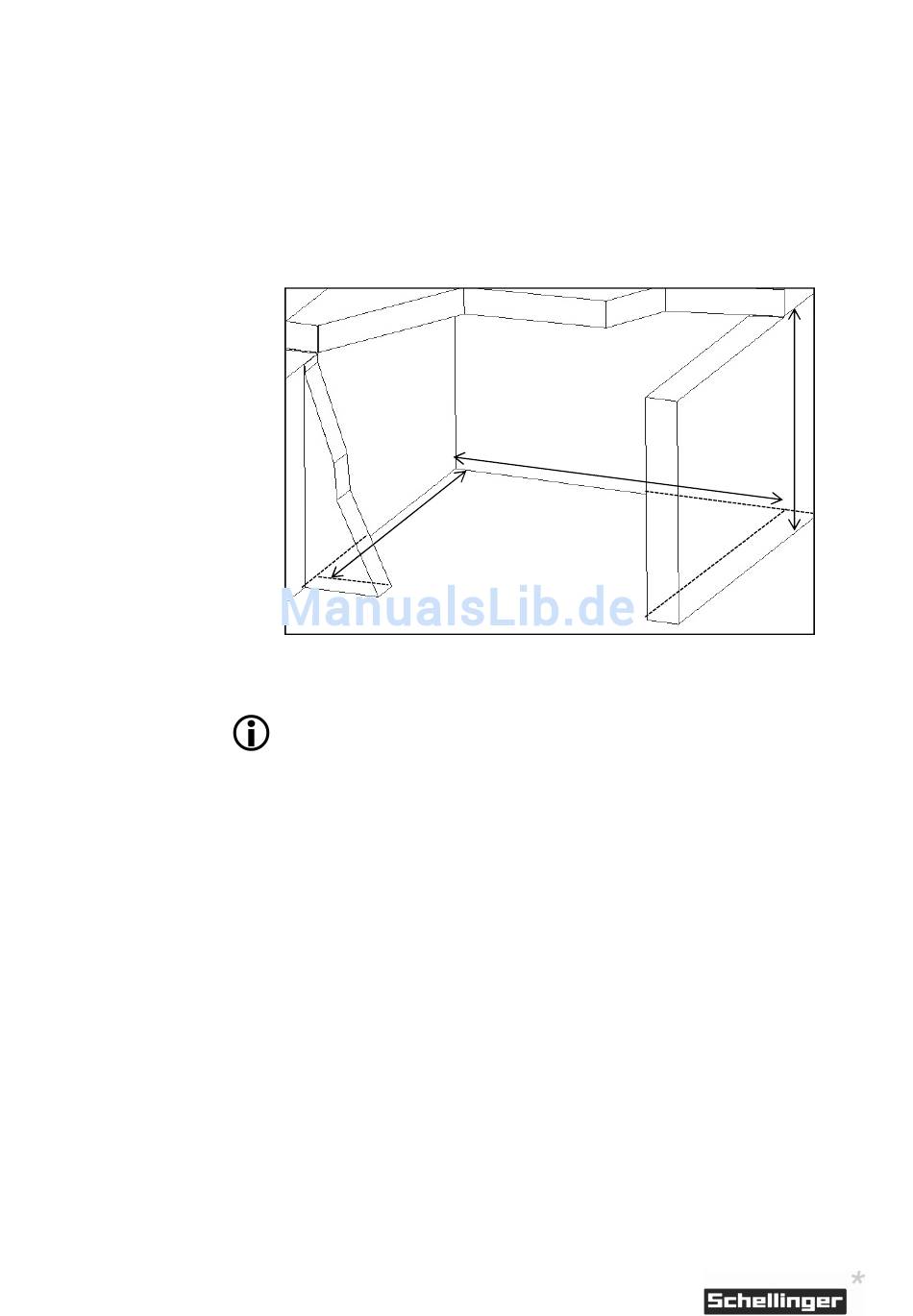

Abb. 11 – Montagevorbereitung: Schnitt Pelletlager
Hinweis
Die exakten Lagermaße sind für die Hinterlegung im Sonavis-Portal zur
volumetrischen Angabe des Füllstandes notwendig.
4.9 Montage Anzeigeeinheit
Die Anzeigeeinheit steuert die Sensoren und gibt den Füllstand via LEDs sowie eine
Restmengenwarnung via potenzialfreien Kontakt aus. Für die Montage gehen Sie
wie folgt vor:
> Montageort festlegen. Diesen außerhalb des Lagers in Reichweite einer
Steckdose (Zuleitung 1,2 m) und des ersten Sensors innerhalb des Lagers
(Verbindungskabel: 10 m) wählen. Der Montageort sollte auf Augenhöhe und
gut einsehbar sein.
Löcher 6 mm für Wandbefestigung mittels Bohrschablone bohren. Beiliegende
> > > >
Dübel 6x30 einpressen.
Gerät mittels beiliegenden Schrauben 3,5x35 an der Wand anschrauben.
> > > >
Potenzial-Ausgleichsanschluss PA mit einem Erdungsanschluss der
> > > >
Hausinstallation verbinden.
Potenzialfreien Ausgang an externe Peripherie anschließen. Hierbei die
> > > >
elektrischen Anschlussdaten beachten, siehe Anschlussplan und Datenblatt.
PRELIMINARY
Montageanleitung – Füllstandsmess-System Sonavis®
PRELIMINARY - Montage Sonavis® im Pelletlager - 19 -
l
h - max. 4 m
