Inhaltszusammenfassung für Schellinger sonavis
- Seite 1 Füllstandsmess-System Sonavis® Montage- und Bedienungsanleitung für den Einbau im Pelletlager PRELIMINARY VERSION...
-
Seite 2: Inhaltsverzeichnis
3.3 Gerätebeschreibung ......................9 3.4 Gerätefunktion ........................9 3.5 Besondere Betriebsbedingungen ................11 3.6 Technische Daten ......................12 Montage Sonavis® im Pelletlager ..............13 4.1 KURZANLEITUNG ......................13 4.2 Anschlussplan ........................13 4.3 Allgemeine Hinweise zur Montage der Sensoren ..........14 4.4 Planungsskizze und –hinweise für Lager mit Schnecke ........ - Seite 3 13. EG Konformitätserklärung ................36 Abbildungsverzeichnis Abb. 1 - Lieferumfang Sonavis BA Abb. 2 – Grafik Sonavis Sensor und Anzeigegerät Abb. 3 - Übersicht Elemente Anzeigegerät (Außenansicht) Abb. 4 - Übersicht Elemente Anzeigegerät (Innenansicht) Abb. 5 - Plh.: Verdrahtungsplan mit Schnittstellenbeschreibung Abb.
-
Seite 4: Einleitung
- 4 - Einleitung - PRELIMINARY 1. Einleitung 1.1 Allgemeine Hinweise Die vorliegende Montageanleitung ist für das Füllstandsmess-System Sonavis gültig. Die Anleitung ist vor Beginn der Montage von den mit den jeweiligen Arbeiten beauftragten Personen zu lesen. Die Vorgaben, die in dieser Anleitung gegeben werden, müssen eingehalten werden. -
Seite 5: Symbol- Und Zeichenerklärung / Warnhinweise
Weist auf wichtige Informationen zum Vorgehen und Inhalt der Anleitung hin. > Arbeitsschritt Weist auf einen Arbeitsschritt hin. Technische Änderungen vorbehalten / Technischer Stand: Mai 2015 Bauteile können teilweise von den Abbildungen abweichen Für Druckfehler wird keine Haftung übernommen. PRELIMINARY Stand: 08.09.2015 Montageanleitung – Füllstandsmess-System Sonavis®... -
Seite 6: Zu Ihrer Sicherheit
Beim Einstieg von oben in das Lager ist eine entsprechende Einstiegssicherung zu tragen (berufsgenossenschaftliche und länderspezifische Sicherheitsregeln beachten) VORSICHT Kinder vom Pelletlager fern halten! GEFAHR Rauchen und offenes Feuer sind im Pelletlager verboten! PRELIMINARY Montageanleitung – Füllstandsmess-System Sonavis® Stand: 08.09.2015... -
Seite 7: Vorschriften
Weisen Sie den Betreiber auf den Umgang mit Brennstofflagern hin. Weisen Sie auf die regelmäßig durchzuführende Lagerreinigung hin. Hinweis Die Aufbewahrung der Dokumente übernimmt der Betreiber der Anlage damit die Dokumente bei Bedarf zur Verfügung stehen. PRELIMINARY Stand: 08.09.2015 Montageanleitung – Füllstandsmess-System Sonavis®... -
Seite 8: Produktbeschreibung Sonavis
3. Produktbeschreibung Sonavis® 3.1 Lieferumfang Sonavis Anzeigegerät mit verdrahtetem Steckernetzteil, 1,2m Leitungslänge Ein oder mehrere Sonavis Sensoren mit eingegossenen Schraub-Steckverbindern Pro zusätzlichem Sensor ein Adapterkabel (2m) mit Schraubverschlüssen M8 Buchse auf M8 Buchse Kleinteile und Zubehör für die Montage der Anzeige-Einheit außerhalb und der Sensoren innerhalb des Lagers (Schrauben, Dübel, Abschlusskappe Buskabel) -
Seite 9: Gerätebeschreibung
Schaltschwelle ist in 10 % Schritten von 10 bis 80 % einstellbar. In der Ausführung Ethernet / UMTS ist das Gerät zusätzlich zum Aufbau einer Internetverbindung mit dem Webportal Sonavis-Portal in der Lage. Hier gibt das Gerät nach Registration und Hinterlegung weiterer Parameter den Füllstand als Tonnage aus. -

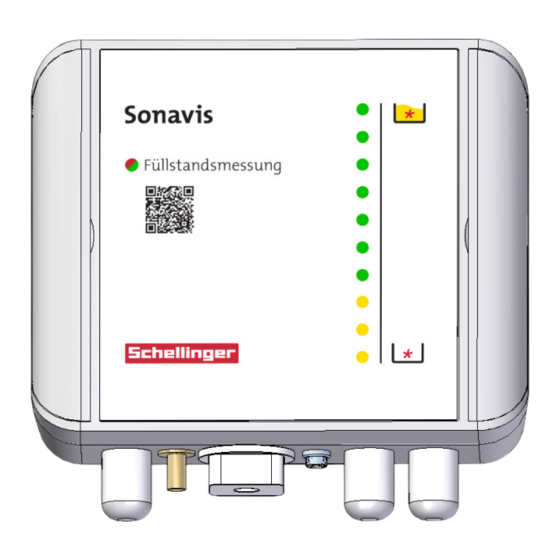

Seite 10: Abb. 3 - Übersicht Elemente Anzeigegerät (Außenansicht)
- 10 - Produktbeschreibung Sonavis® - PRELIMINARY Abb. 3 - Übersicht Elemente Anzeigegerät (Außenansicht) Abb. 4 - Übersicht Elemente Anzeigegerät (Innenansicht) PRELIMINARY Montageanleitung – Füllstandsmess-System Sonavis® Stand: 08.09.2015... -
Seite 11: Besondere Betriebsbedingungen
PRELIMINARY - Produktbeschreibung Sonavis® - 11 - 3.5 Besondere Betriebsbedingungen Für die Verwendung des Füllstandsmess-Systems in explosionsgefährdeten Bereichen sind folgende besondere Betriebsbedingungen ohne Ausnahme einzuhalten: Das System ist im EX-Bereich ausschließlich für die Verwendung in Zone 22 • zugelassen. Die Verkabelung zwischen den Sensoren und der Anzeigeeinheit erfolgt in •... -
Seite 12: Technische Daten
- 12 - Produktbeschreibung Sonavis® - PRELIMINARY 3.6 Technische Daten Anzeigegerät Eingangsspannung Steckernetzteil: 230V - 50Hz Ausgang Steckernetzteil: 12V DC 1,5A Leistungsaufnahme Leerlauf: <3 Watt Leistungsaufnahme während Messung: max. 8 Watt Leistungsaufnahme bei Datenübertragung: max. 15 Watt Leerlaufspannung Sensorspeisung: 8,2 V Sensorspeisung Belastbarkeit: max. -
Seite 13: Montage Sonavis® Im Pelletlager
PRELIMINARY - Montage Sonavis® im Pelletlager - 13 - 4. Montage Sonavis® im Pelletlager 4.1 KURZANLEITUNG Lieferung auf Vollständigkeit prüfen. Zusätzliches Montagematerial für die Anbringung der Kabel bereithalten. Anschlussplan 4.2 und Allgemeine Hinweise zur Montage der Sensoren 4.3 lesen Lagerraum ausmessen (Länge, Breite, Höhe) und Planungsskizze anfertigen. -
Seite 14: Allgemeine Hinweise Zur Montage Der Sensoren
- 14 - Montage Sonavis® im Pelletlager - PRELIMINARY 4.3 Allgemeine Hinweise zur Montage der Sensoren Das Sichtfeld des Sensors ist abhängig von der Höhe der reflektierenden Oberfläche und bildet sich in einer Keule aus, dessen größte Breite bei 100 cm Abstand ca. -
Seite 15: Planungsskizze Und -Hinweise Für Lager Mit Schnecke
PRELIMINARY - Montage Sonavis® im Pelletlager - 15 - 4.4 Planungsskizze und –hinweise für Lager mit Schnecke Draufsicht Pelletlager Plh.: Skizze Pelletlager m. Schnecke u. bündigen Schrägen mit Schnecke u. bündigen Schrägen Abb. 7 - Plh.: Skizze Pelletlager m. Schnecke u. bündigen Schrägen Pro Schnecke müssen mindestens 2 Sensoren direkt über der Schnecke mit... -
Seite 16: Planungsskizze Und -Hinweise Für Lager Mit Saugsonden
- 16 - Montage Sonavis® im Pelletlager - PRELIMINARY 4.5 Planungsskizze und –hinweise für Lager mit Saugsonden Draufsicht Pelletlager ohne Plh.: Skizze Pelletlager ohne Schrägen mit Sonden Schrägen mit Sonden Abb. 8 - Plh.: Skizze Pelletlager ohne Schrägen mit Sonden Pro Sonde muss ein Sensor direkt über dem Absaugpunkt montiert werden. -
Seite 17: Planungsskizze Und -Hinweise Für Lager Mit Rührwerk
PRELIMINARY - Montage Sonavis® im Pelletlager - 17 - 4.6 Planungsskizze und –hinweise für Lager mit Rührwerk Draufsicht Pelletlager mit Plh.: Skizze Pelletlager mit Rührwerk Rührwerk Abb. 9 - Plh.: Skizze Pelletlager mit Rührwerk Die Anzahl der zu montierenden Sensoren ist abhängig von der Lager bzw. -
Seite 18: Planungsskizze Und -Hinweise Für Lager Maulwurf
- 18 - Montage Sonavis® im Pelletlager - PRELIMINARY 4.7 Planungsskizze und –hinweise für Lager Maulwurf Draufsicht Pelletlager mit Plh.: Skizze Pelletlager mit Maulwurf Maulwurf und Teilschrägen Abb. 10 - Plh.: Skizze Pelletlager mit Maulwurf Die Anzahl der zu montierenden Sensoren ist abhängig von der Lagergröße Sensoren dürfen nicht im Schlauchbereich oder nahe des Aufhängepunktes... -
Seite 19: Montagevorbereitung
- max. 4 m Abb. 11 – Montagevorbereitung: Schnitt Pelletlager Hinweis Die exakten Lagermaße sind für die Hinterlegung im Sonavis-Portal zur volumetrischen Angabe des Füllstandes notwendig. 4.9 Montage Anzeigeeinheit Die Anzeigeeinheit steuert die Sensoren und gibt den Füllstand via LEDs sowie eine Restmengenwarnung via potenzialfreien Kontakt aus. -
Seite 20: Montage Sensoren
- 20 - Montage Sonavis® im Pelletlager - PRELIMINARY Plh.: Explosionszeichnung Montage Anzeigegerät mit Erdungsanschluss Abb. 12 - Plh.: Explosionszeichnung Montage Anzeigegerät Durchbruch Lager für > > > > Mittels Bohrung 10 mm unterhalb der Decke einen Durchbruch zum Lager für Sensorkabel Verbindungskabel zwischen Anzeigeeinheit und erstem Sensor erstellen. -
Seite 21: Inbetriebnahme Und Konfiguration
Softwareupdate durchgeführt wurde, erfragen Sie bitte eine aktuelle Version dieser Anleitung beim Hersteller. 5.1 Grundlegende Erklärungen Das Sonavis Anzeigegerät enthält einen 32Bit Mikrocontroller, auf welcher die Firmware gespeichert ist. Die Firmware interagiert selbstständig mit der angeschlossenen Peripherie. Die grundlegende Konfiguration erfolgt über die Taster der Hauptplatine, wozu die Front des Anzeigegeräts geöffnet werden muss. -
Seite 22: Manuelle Messung
Mess-Systems. Hierbei messen alle angeschlossenen Sensoren im leeren Lager nacheinander die Distanz zwischen Lagerdecke und -boden. Vorhandene Rest- mengen, welche bedingt durch das Entnahmesystem nicht ohne Zuhilfe ent- nommen werden können (Beispiel: trichterförmige Restmenge bei Saugsonden) PRELIMINARY Montageanleitung – Füllstandsmess-System Sonavis® Stand: 08.09.2015... -
Seite 23: Vollabgleich
Die Restmengenwarnung informiert bei Unterschreitung einer voreingestellten Warnschwelle den Benutzer durch eine blinkende Füllstandsanzeige sowie durch Auslösen eines potenzialfreien Kontakts zum Anschluss externer Peripherie. Die Schaltschwelle ist in 10% Schritten von 10 bis 80% einstellbar. PRELIMINARY Stand: 08.09.2015 Montageanleitung – Füllstandsmess-System Sonavis®... -
Seite 24: Led Filtertyp Ändern
Bei zuvor geänderten Netzwerkeinstellungen ist das Gerät nach dem Wieder- herstellen der Werkseinstellungen möglicherweise nicht mehr mit dem Netzwerk verbunden! Werkseinstellungen Kombination UP + DOWN - [10-14] auslösen – Die Werkseinstellung für sämtliche Parameter sind ab sofort wiederhergestellt. PRELIMINARY Montageanleitung – Füllstandsmess-System Sonavis® Stand: 08.09.2015... -
Seite 25: Erweiterte Einstellungen
Erweiterte Einstellungen - 25 - 6. Erweiterte Einstellungen Neben der Grundkonfiguration des Anzeigegerätes durch Tastenkombinationen können erweiterte Einstellungen und Funktionen mit Hilfe des Onlineportals oder der USB-Schnittstelle mittels USB-Speicherstick angesprochen werden. Nachfolgend werden allen anpassbaren Parameter gelistet, im Detail beschrieben und Hilfestellung zur Auswahl sinnvoller Einstellungen gegeben. -
Seite 26: Warnschwelle [%]
Benennung Configdatei: user.lowoffset Zulässiger Wertebereich: 0 – 420 Werkseinstellung: 6.6 LED-Filtertyp Dieser Parameter bestimmt die Quelle und Verarbeitung der Messdaten für die Darstellung als prozentualer Messwert auf der LED-Anzeige. Folgende Filtertypen können ausgewählt werden: PRELIMINARY Montageanleitung – Füllstandsmess-System Sonavis® Stand: 08.09.2015... -
Seite 27: Filtertiefe
Dauer des resultierenden Messintervalls! 6.8 DHCP Aktiviert oder deaktiviert die Nutzung des Netzwerkdienstes zur automatischen Vergabe von Netzwerkparametern. Bei Aktivierung werden die nachfolgenden Netzwerkeinstellungen ignoriert. Benennung Configdatei: wiz.use_dhcp Zulässiger Wertebereich: 0 deaktiviert, 1 aktiviert Werkseinstellung: PRELIMINARY Stand: 08.09.2015 Montageanleitung – Füllstandsmess-System Sonavis®... -
Seite 28: Geräte-Ip
IP-Adresse des Rechners / Routers, welcher den lokalen Domain Name Service bereitstellt. Dieser Parameter wird bei Aktivierung des Parameters DHCP ignoriert. Benennung Configdatei: wiz.dns_ip Zulässiger Wertebereich: IPv4 Adressen mit und ohne führende Nullen Werkseinstellung: 192.168.178.1 PRELIMINARY Montageanleitung – Füllstandsmess-System Sonavis® Stand: 08.09.2015... -
Seite 29: Wartung Und Parametrisierung Via Usb-Schnittstelle
Parameter automatisch aktualisiert. Das Update wird über die GRÜN blinkende Status-LED angezeigt. Im Anschluss bootet das Gerät automatisch neu. Der USB-Stick sollte gleich nach dem Neustart entfernt werden, da sich der Vorgang sonst in kurzer Zeit wiederholt. PRELIMINARY Stand: 08.09.2015 Montageanleitung – Füllstandsmess-System Sonavis®... -
Seite 30: Firmwareupdate Via Usb-Schnittstelle
Wird der Stick oder die gespeicherte Firmware nicht erkannt, leuchtet die rote LED für 3 Sekunden und das Firmwareupdate wird abgebrochen. Im Anschluss bootet das Gerät automatisch mit der bekannten Bootsequenz in die alte Firmware. PRELIMINARY Montageanleitung – Füllstandsmess-System Sonavis® Stand: 08.09.2015... -
Seite 31: Fehlersuche Und Fehlerbehebung
Abstand von Pelletoberfläche zu Sensor von über 20 cm Pelletoberfläche verschwindet das Phänomen von selbst. Sensor(en) falsch - Position der Sensoren auf Erfüllung der Montagevorgaben prüfen und positioniert gegebenenfalls anpassen. Einblasrichtung, Austragungsrichtung, sowie Austragungssystem und das zu erwartende Austragungsbild berücksichtigen. PRELIMINARY Stand: 08.09.2015 Montageanleitung – Füllstandsmess-System Sonavis®... - Seite 32 Fehler: Status-LED blinkt zyklisch 7 mal rot Ursache Maßnahme Ethernetmodul kann - Anschluss Ethernetkabel im Inneren des Sonavis-Anzeigegerätes kontrollieren keine Daten versenden - Netzwerkparametrierung des Anzeigegerätes kontrollieren. DHCP Dienst nutzen sofern verfügbar. - Internetverbindung und notwendige Portfreigabe (TCP 80) kontrollieren.
-
Seite 33: Wartung
Das Gerät entsorgen Das Gerät und die Zubehöre gehören nicht in den Hausmüll. Sorgen Sie dafür, dass das Altgerät und ggf. vorhandene Zubehöre einer ordnungsgemäßen Entsorgung zugeführt werden. Beachten Sie die geltenden nationalen Vorschriften. PRELIMINARY Stand: 08.09.2015 Montageanleitung – Füllstandsmess-System Sonavis®... -
Seite 34: Abb. 15 - Bohrschablone Sonavis-Steuergerät
- 34 - Bohrschablonen - PRELIMINARY 12. Bohrschablonen Abb. 15 - Bohrschablone Sonavis-Steuergerät PRELIMINARY Montageanleitung – Füllstandsmess-System Sonavis® Stand: 08.09.2015... -
Seite 35: Abb. 16 - Bohrschablone Sonavis Sensor
PRELIMINARY - Bohrschablonen - 35 - Abb. 16 - Bohrschablone Sonavis Sensor PRELIMINARY Stand: 08.09.2015 Montageanleitung – Füllstandsmess-System Sonavis®... -
Seite 36: Abb. 17 - Eg Konformitätserklärung
- 36 - EG Konformitätserklärung - PRELIMINARY 13. EG Konformitätserklärung Abb. 17 - EG Konformitätserklärung PRELIMINARY Montageanleitung – Füllstandsmess-System Sonavis® Stand: 08.09.2015... - Seite 38 Schellinger KG Schießplatzstraße 1-5 88250 Weingarten Tel: 0751 56 094 50 Fax: 0751 56 094 950 Email: info@schellinger-kg.de www.schellinger-kg.de...
