Funktion
14 Ausgänge:
• 8 Open-Collector-Schaltausgänge
• 6 Relaisschaltausgänge
Die Open-Collector-Schaltausgänge OC1 - OC8
sind dafür ausgelegt, Verbraucher bis 24 V/50 mA
anzusteuern.
Die Ausgänge können außerdem für die Ausga-
be eines Rechtecksignals mit variabler Frequenz
konfiguriert werden. Die Länge des Pulses (0 - 600 s)
kann in der Modulkonfiguration eingestellt werden. Die
Wiederholfrequenz (0 - 50 Hz) wird über den Wert des
Kanals (Bedienung) gewählt. Bei einer Pulsdauer von
0 s wird die gewählte Frequenz direkt ausgegeben
(Puls-/Pausenverhältnis 1:1).
Die Relais-Schaltausgänge können Lasten von bis zu
30 V/0,8 A schalten.
Die umfangreichen Konfigurationsmöglichkeiten
können über die Bedienoberfläche „WebUI" der Home-
Matic Zentrale vorgenommen werden. Die Konfigura-
tionsdaten werden in einem nichtflüchtigen Speicher
abgelegt.
Die Montage erfolgt auf einer Standard-Hutschiene
innerhalb von Verteilungen.

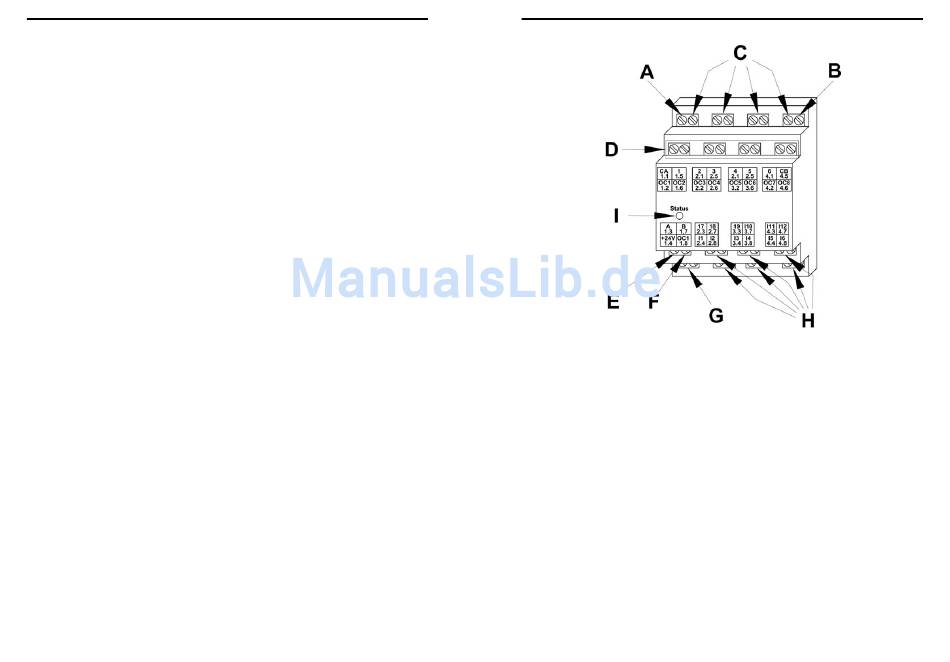

8
(A) Gemeinsamer Anschluss (Common)
Relaisausgang 1,2,3
(B) Gemeinsamer Anschluss (Common)
Relaisausgang 4,5,6
(C) Relaisanschlüsse
(D)
Open-Collector-Ausgänge
(E) Bus A
(F) Bus B
(G) Busspannungsversorgung
(H)
Eingangsklemmen
(I) Status-LED
Funktion
9
