INSTRUCCIONES DE INSTALACIÓN
ADVERTENCIA: Guarde siempre la hoja de precauciones (INSTRUCCIONES ESPECIALES Y ADVERTENCIAS) cerca del horno
para poder consultarla.
1) Saque todos los materiales de embalaje del interior del
horno. Quite toda la película protectora azul del exterior del
horno.
2) Compruebe el horno cuidadosamente en busca de cualquier
desperfecto.
3) Coloque el horno sobre una superficie plana y nivelada que
sea suficientemente resistente para soportar no sólo el peso
del horno, sino también el plato o comida más pesado que
pueda cocinar.
No coloque el horno en una posición de dificil acceso. Si la
posición del horno es muy alta puede ser peligrosa porque
los alimentos no pueden ser extraídos fácilmente.
4) Asegúrese de que queda un espacio libre de 25 cm como
mínimo encima del horno.
ON DEF. NO. CHECK LOCK FILTER
5) Conecte la clavija del horno a un enchufe normal del hogar
que esté conectado a tierra.

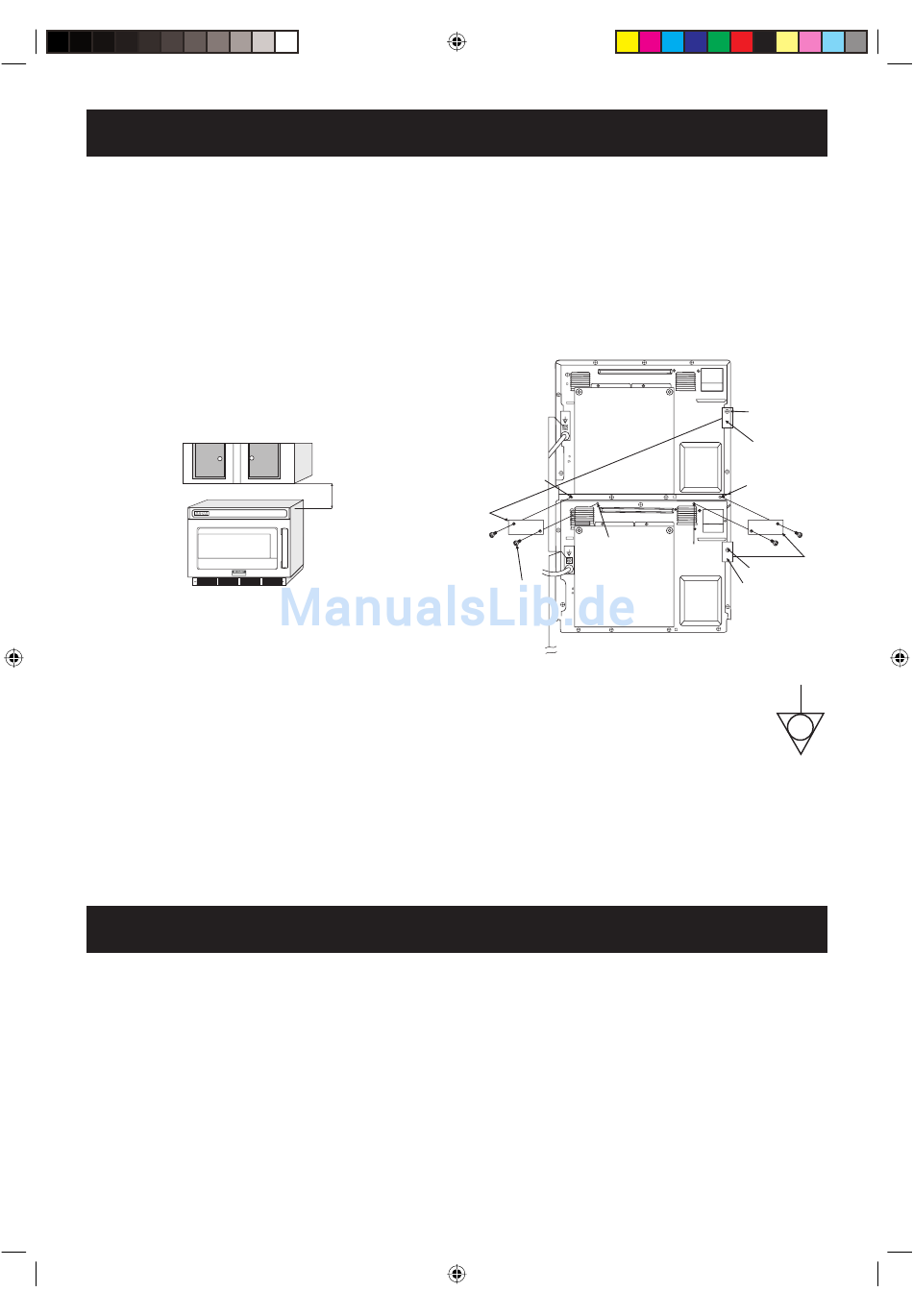

6) Puede instalar dos hornos del mismo modelo juntos
colocando uno encima de otro. Para ello, siga las instrucciones
siguientes:
A. Coloque el Horno A en el lugar deseado. Coloque el
Horno B encima del Horno A, tal y como se muestra
en la ilustración.
B. Retire los tornillos (a) y la placa de montaje A y B de la
parte derecha de la parte posterior del Horno A y B.
C. Vuelva a colocar los tornillos (a) que retiró en el paso B
y apriételos.
D. Retire los tornillos (b), (c), (d) y (e) y, a continuación,
instale la placa de montaje A y B que retiró en el paso
B en cada borde inferior del Horno B como se muestra
en la ilustración.
E. Vuelva a colocar los tornillos (b), (c), (d) y (e) que retiró
en el paso D y apriételos.

ACCESORIOS

Compruebe que dispone de todos los accesorios siguientes:
• Manual de instrucciones
• Guía de controles táctiles
• Hoja de precauciones (INSTRUCCIONES ESPECIALES Y ADVERTENCIAS: código de pieza TCAUHA 429 WRRZ y
TCAUHA445WRRZ)
NOTA:
• Cuando haga el pedido de los accesorios, indíquele a su distribuidor o técnico de servicio de SHARP autorizado el nombre
de la pieza y el nombre del modelo.
• El nombre del modelo está impreso en la puerta del horno de microondas.
_03-04_R-1500AT&R-2100AT_ES.indd3 3 _03-04_R-1500AT&R-2100AT_ES.indd3 3
PRECAUCIÓN:
En caso de que los dos hornos se instalen juntos colocando
uno encima de otro, tenga en cuenta lo siguiente:
1) Utilice las dos placas de montaje para sujetar los dos
hornos.
2) Asegúrese de que el cable de alimentación no se haya
quedado enganchado entre los dos hornos.
3) No instale más de un horno encima de otro.
4) No pierda los tornillos cuando los quite.
Tornillo (e)
25 cm
Tornillo (e)
Tornillo (d)
NOTA: Terminal equipotencial de toma a tierra externo.
La unidad tiene un segundo terminal de toma a tierra.
El terminal proporciona una conexión de toma a tierra
externa además de la patilla de toma a tierra del enchufe.
El terminal, ubicado en la parte posterior del horno,
está marcado con el símbolo que se muestra a la
derecha.
