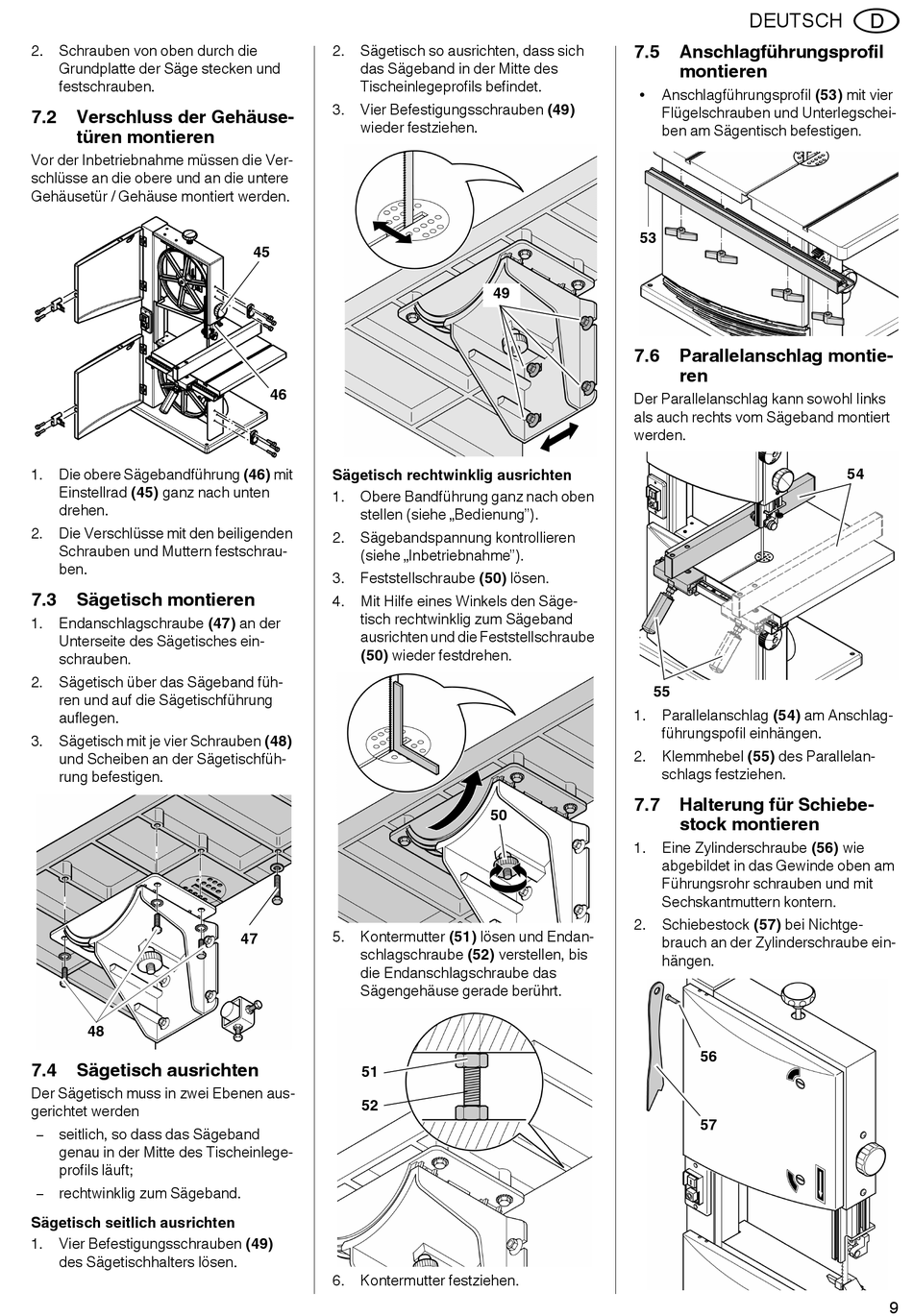

Verschluss Der Gehäuse- Türen Montieren; Sägetisch Montieren; Sägetisch Ausrichten; Anschlagführungsprofil Montieren - Metabo BAS 260 Swift Originalbetriebsanleitung

2. Schrauben von oben durch die
Grundplatte der Säge stecken und
festschrauben.
7.2 Verschluss der Gehäuse-
türen montieren
Vor der Inbetriebnahme müssen die Ver-
schlüsse an die obere und an die untere
Gehäusetür / Gehäuse montiert werden.
1. Die obere Sägebandführung (46) mit
Einstellrad (45) ganz nach unten
drehen.
2. Die Verschlüsse mit den beiligenden
Schrauben und Muttern festschrau-
ben.
7.3 Sägetisch montieren
1. Endanschlagschraube (47) an der
Unterseite des Sägetisches ein-
schrauben.
2. Sägetisch über das Sägeband füh-
ren und auf die Sägetischführung
auflegen.
3. Sägetisch mit je vier Schrauben (48)
und Scheiben an der Sägetischfüh-
rung befestigen.
48
7.4 Sägetisch ausrichten
Der Sägetisch muss in zwei Ebenen aus-
gerichtet werden
 seitlich, so dass das Sägeband
genau in der Mitte des Tischeinlege-
profils läuft;
 rechtwinklig zum Sägeband.
Sägetisch seitlich ausrichten
1. Vier Befestigungsschrauben (49)
des Sägetischhalters lösen.
2. Sägetisch so ausrichten, dass sich
das Sägeband in der Mitte des
Tischeinlegeprofils befindet.
3. Vier Befestigungsschrauben (49)
wieder festziehen.
45
46
Sägetisch rechtwinklig ausrichten
1. Obere Bandführung ganz nach oben
stellen (siehe „Bedienung").
2. Sägebandspannung kontrollieren
(siehe „Inbetriebnahme").
3. Feststellschraube (50) lösen.
4. Mit Hilfe eines Winkels den Säge-
tisch rechtwinklig zum Sägeband
ausrichten und die Feststellschraube
(50) wieder festdrehen.
5. Kontermutter (51) lösen und Endan-
47
schlagschraube (52) verstellen, bis
die Endanschlagschraube das
Sägengehäuse gerade berührt.
51
52
6. Kontermutter festziehen.
7.5
Anschlagführungsprofil (53) mit vier

Flügelschrauben und Unterlegschei-
ben am Sägentisch befestigen.
53
49
7.6
Der Parallelanschlag kann sowohl links
als auch rechts vom Sägeband montiert
werden.
55
1. Parallelanschlag (54) am Anschlag-
führungspofil einhängen.
2. Klemmhebel (55) des Parallelan-
schlags festziehen.
7.7
50
1. Eine Zylinderschraube (56) wie
abgebildet in das Gewinde oben am
Führungsrohr schrauben und mit
Sechskantmuttern kontern.
2. Schiebestock (57) bei Nichtge-
brauch an der Zylinderschraube ein-
hängen.
DEUTSCH
Anschlagführungsprofil
montieren
Parallelanschlag montie-
ren
54
Halterung für Schiebe-
stock montieren
56
57
9
