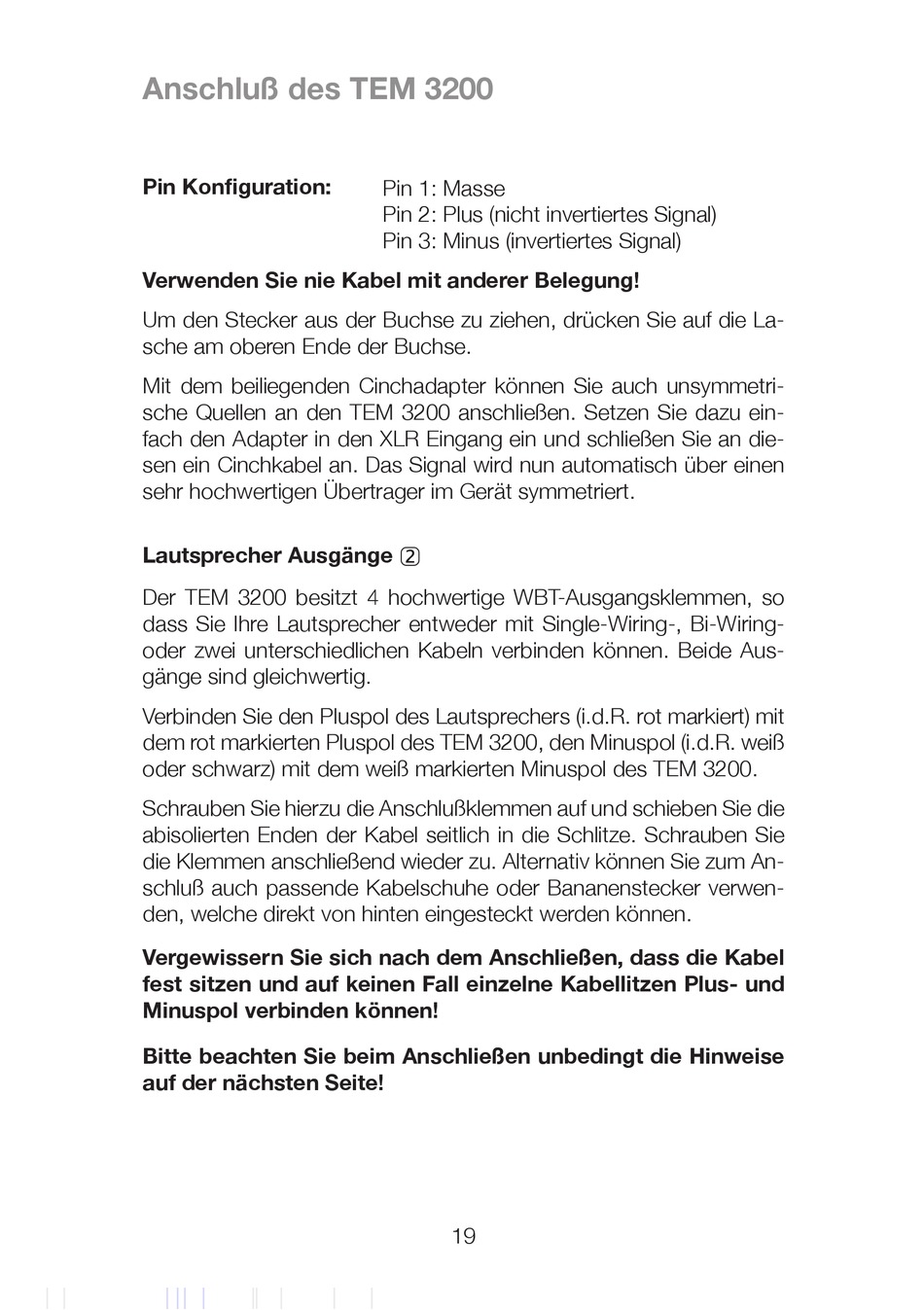

THORENS TEM 3200 Bedienungsanleitung Seite 19

Anschluß des TEM 3200
Pin Konfiguration:
Verwenden Sie nie Kabel mit anderer Belegung!
Um den Stecker aus der Buchse zu ziehen, drücken Sie auf die La-
sche am oberen Ende der Buchse.
Mit dem beiliegenden Cinchadapter können Sie auch unsymmetri-
sche Quellen an den TEM 3200 anschließen. Setzen Sie dazu ein-
fach den Adapter in den XLR Eingang ein und schließen Sie an die-
sen ein Cinchkabel an. Das Signal wird nun automatisch über einen
sehr hochwertigen Übertrager im Gerät symmetriert.
Lautsprecher Ausgänge �
Der TEM 3200 besitzt 4 hochwertige WBT-Ausgangsklemmen, so
dass Sie Ihre Lautsprecher entweder mit Single-Wiring-, Bi-Wiring-
oder zwei unterschiedlichen Kabeln verbinden können. Beide Aus-
gänge sind gleichwertig.
Verbinden Sie den Pluspol des Lautsprechers (i.d.R. rot markiert) mit
dem rot markierten Pluspol des TEM 3200, den Minuspol (i.d.R. weiß
oder schwarz) mit dem weiß markierten Minuspol des TEM 3200.
Schrauben Sie hierzu die Anschlußklemmen auf und schieben Sie die
abisolierten Enden der Kabel seitlich in die Schlitze. Schrauben Sie
die Klemmen anschließend wieder zu. Alternativ können Sie zum An-
schluß auch passende Kabelschuhe oder Bananenstecker verwen-
den, welche direkt von hinten eingesteckt werden können.
Vergewissern Sie sich nach dem Anschließen, dass die Kabel
fest sitzen und auf keinen Fall einzelne Kabellitzen Plus- und
Minuspol verbinden können!
Bitte beachten Sie beim Anschließen unbedingt die Hinweise
auf der nächsten Seite!
Pin 1: Masse
Pin 2: Plus (nicht invertiertes Signal)
Pin 3: Minus (invertiertes Signal)
