Anschluß des TEM 3200
Der TEM 3200 ist ein Monoblock-Endverstärker, der entwickelt wurde,
um die Signale eines Vorverstärkers (z.B. dem Thorens TEP 3800*)
zu verstärken und damit einen passiven Lautsprecher anzutreiben.
Verwenden Sie keine Lautsprecher mit einer Impedanz von
weniger als 2 Ohm! Wir empfehlen die Verwendung von Laut-
sprechern mit einer Nennimpedanz von mindestens 4 Ohm.
Nehmen Sie sämtliche Anschlußarbeiten immer
bei ausgeschalteter Endstufe vor.

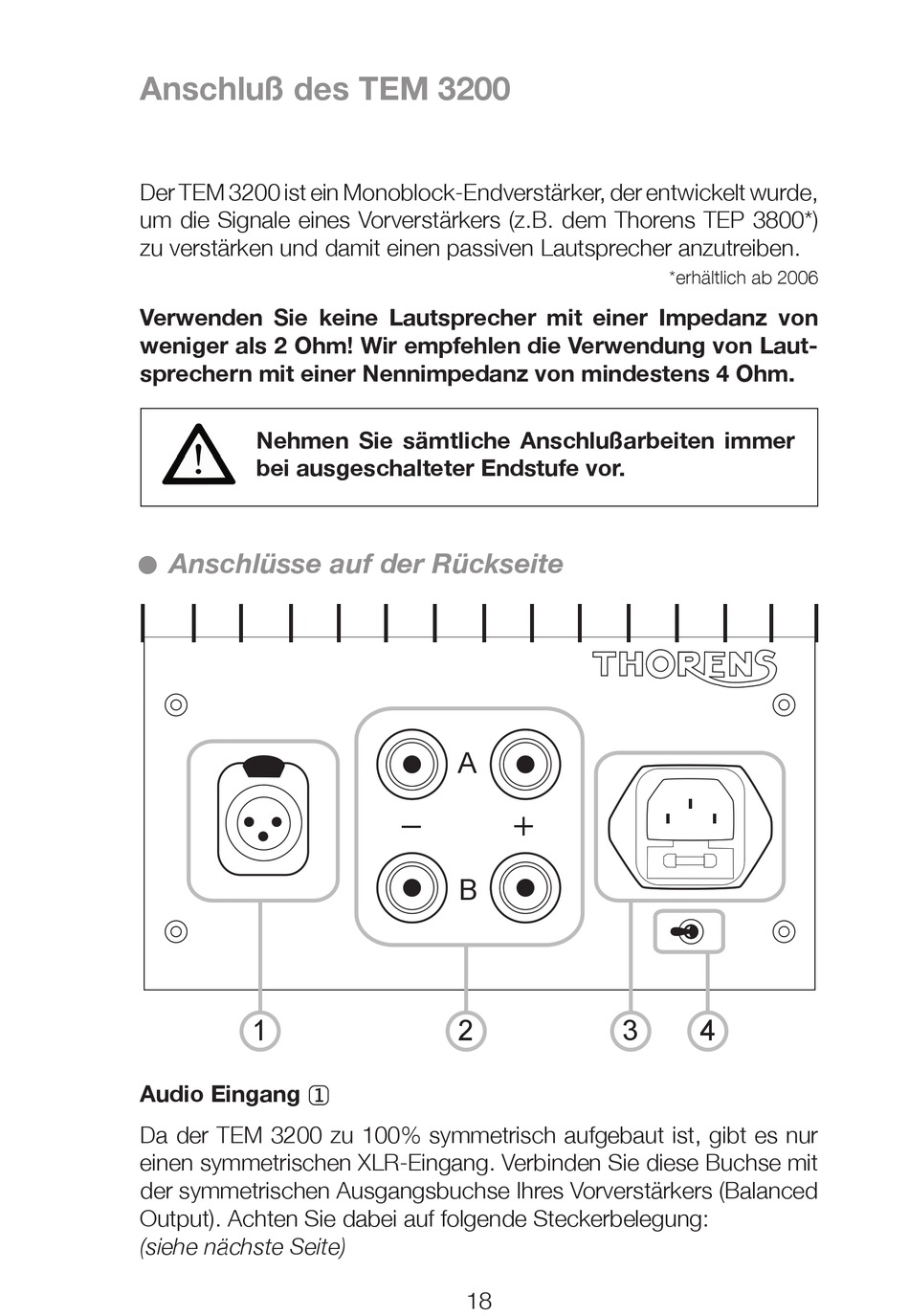

Anschlüsse auf der Rückseite
1
Audio Eingang �
Da der TEM 3200 zu 100% symmetrisch aufgebaut ist, gibt es nur
einen symmetrischen XLR-Eingang. Verbinden Sie diese Buchse mit
der symmetrischen Ausgangsbuchse Ihres Vorverstärkers (Balanced
Output). Achten Sie dabei auf folgende Steckerbelegung:
(siehe nächste Seite)
A
– +
B
2
18
*erhältlich ab 2006
3 4
