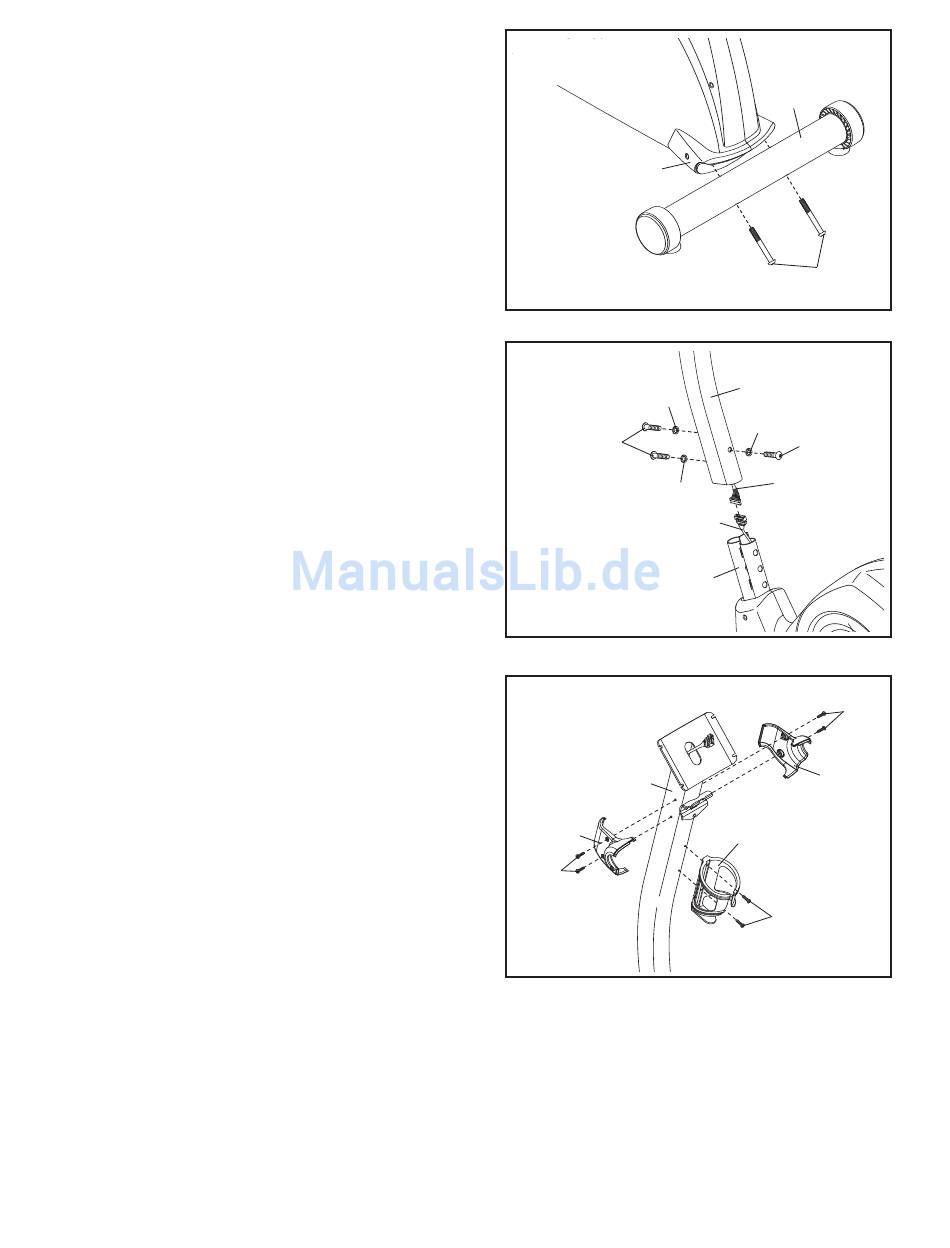

2. Während eine andere Person den hinteren Teil des
Rahmens (1) hoch hebt, befestigen Sie die hintere
Stützstange (3) mit zwei M10 x 85mm Linsen-
schrauben (23) am Rahmen.
3. Während eine zweite Person den Haltestangen-
pfosten (6) nahe an den Rahmen (1) hinhält,
verbinden Sie den oberen Kabelbaum (51) mit dem
unteren Kabelbaum (50). Ziehen Sie dann den über-
flüssigen oberen Kabelbaum aus dem Oberteil des
Haltestan-genpfostens und schieben Sie den
Haltestangenpfos-ten auf den Rahmen. Achten Sie
darauf, dass Sie die Kabelbäume nicht einklem-
men.
Befestigen Sie den Haltestangenpfosten (6) mit drei
M10 x 50mm Linsenschrauben (48) und drei M10
Federringen (55) am Rahmen (1); ziehen Sie zuerst
die zwei Linsenschrauben an der Vorderseite des
Haltestangenpfostens fest und dann erst die dritte
Linsenschraube.
4. Befestigen Sie den Wasserflaschenhalter (18) mit
zwei M4 x 19mm Schrauben (47) am
Haltestangenpfosten (6).
Befestigen Sie die linken und rechten Haltestangen-
abdeckung (73, 74) mit vier M4 x 16mm Schrauben
(54) um den Haltestangenpfosten (6) herum.
2
3
48
Achten Sie darauf,
die Kabel nicht
abzuklemmen
4
6
73
54
6
3
1
23
6
55
55
48
51
55
50
1
74
18
47
54
