Installation
5.6.4

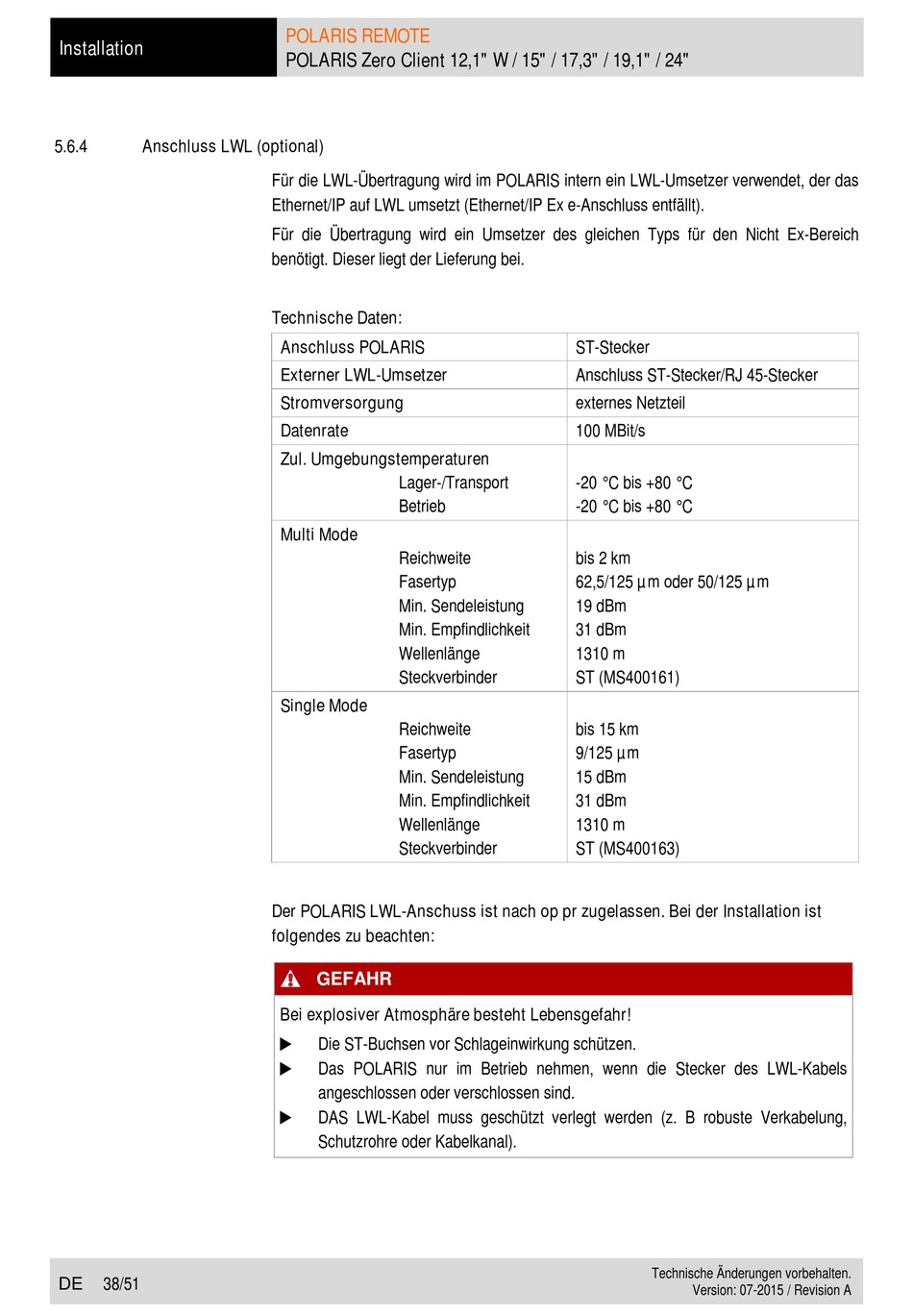

Anschluss LWL (optional)
38/51
DE
POLARIS REMOTE
POLARIS Zero Client 12,1" W / 15" / 17,3" / 19,1" / 24"
Für die LWL-Übertragung wird im POLARIS intern ein LWL-Umsetzer verwendet, der das
Ethernet/IP auf LWL umsetzt (Ethernet/IP Ex e-Anschluss entfällt).
Für die Übertragung wird ein Umsetzer des gleichen Typs für den Nicht Ex-Bereich
benötigt. Dieser liegt der Lieferung bei.
Technische Daten:
Anschluss POLARIS
Externer LWL-Umsetzer
Stromversorgung
Datenrate
Zul. Umgebungstemperaturen
Lager-/Transport
Betrieb
Multi Mode
Reichweite
Fasertyp
Min. Sendeleistung
Min. Empfindlichkeit
Wellenlänge
Steckverbinder
Single Mode
Reichweite
Fasertyp
Min. Sendeleistung
Min. Empfindlichkeit
Wellenlänge
Steckverbinder
Der POLARIS LWL-Anschuss ist nach op pr zugelassen. Bei der Installation ist
folgendes zu beachten:
GEFAHR
Bei explosiver Atmosphäre besteht Lebensgefahr!
Die ST-Buchsen vor Schlageinwirkung schützen.
Das POLARIS nur im Betrieb nehmen, wenn die Stecker des LWL-Kabels
angeschlossen oder verschlossen sind.
DAS LWL-Kabel muss geschützt verlegt werden (z. B robuste Verkabelung,
Schutzrohre oder Kabelkanal).
ST-Stecker
Anschluss ST-Stecker/RJ 45-Stecker
externes Netzteil
100 MBit/s
-20 °C bis +80 °C
-20 °C bis +80 °C
bis 2 km
62,5/125 µm oder 50/125 µm
19 dBm
31 dBm
1310 m
ST (MS400161)
bis 15 km
9/125 µm
15 dBm
31 dBm
1310 m
ST (MS400163)
Technische Änderungen vorbehalten.
Version: 07-2015 / Revision A
