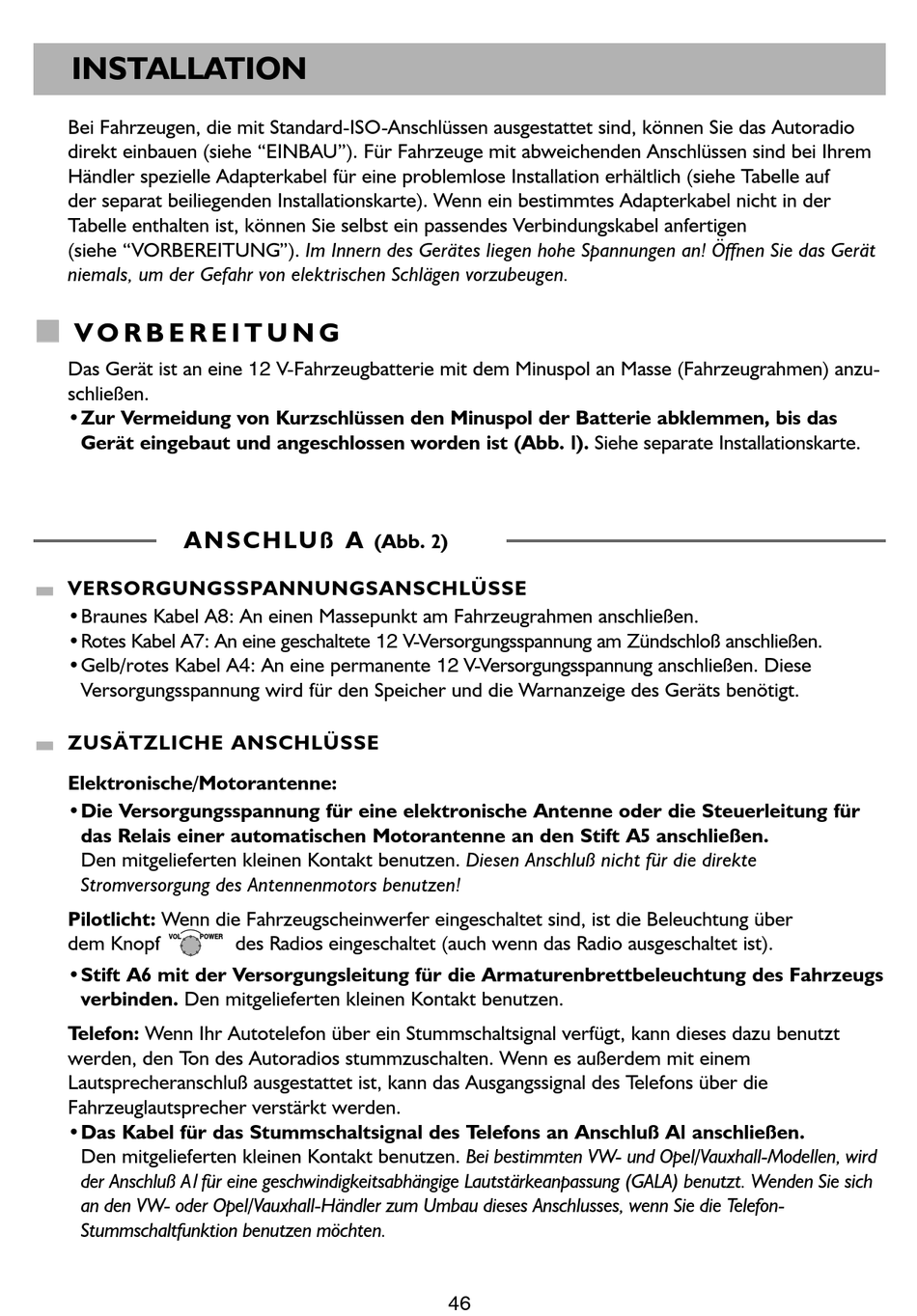

INSTALLATION
Bei Fahrzeugen, die mit Standard-ISO-Anschlüssen ausgestattet sind, können Sie das Autoradio
direkt einbauen (siehe "EINBAU"). Für Fahrzeuge mit abweichenden Anschlüssen sind bei Ihrem
Händler spezielle Adapterkabel für eine problemlose Installation erhältlich (siehe Tabelle auf
der separat beiliegenden Installationskarte). Wenn ein bestimmtes Adapterkabel nicht in der
Tabelle enthalten ist, können Sie selbst ein passendes Verbindungskabel anfertigen
(siehe "VORBEREITUNG"). Im Innern des Gerätes liegen hohe Spannungen an! Öffnen Sie das Gerät
niemals, um der Gefahr von elektrischen Schlägen vorzubeugen.
V O R B E R E I T U N G
Das Gerät ist an eine 12 V-Fahrzeugbatterie mit dem Minuspol an Masse (Fahrzeugrahmen) anzu-
schließen.
•Zur Vermeidung von Kurzschlüssen den Minuspol der Batterie abklemmen, bis das
Gerät eingebaut und angeschlossen worden ist (Abb. 1). Siehe separate Installationskarte.
A N S C H LU ß A
VERSORGUNGSSPANNUNGSANSCHLÜSSE
•Braunes Kabel A8: An einen Massepunkt am Fahrzeugrahmen anschließen.
•Rotes Kabel A7: An eine geschaltete 12 V-Versorgungsspannung am Zündschloß anschließen.
•Gelb/rotes Kabel A4: An eine permanente 12 V-Versorgungsspannung anschließen. Diese
Versorgungsspannung wird für den Speicher und die Warnanzeige des Geräts benötigt.
ZUSÄTZLICHE ANSCHLÜSSE
Elektronische/Motorantenne:
•Die Versorgungsspannung für eine elektronische Antenne oder die Steuerleitung für
das Relais einer automatischen Motorantenne an den Stift A5 anschließen.
Den mitgelieferten kleinen Kontakt benutzen. Diesen Anschluß nicht für die direkte
Stromversorgung des Antennenmotors benutzen!
Pilotlicht: Wenn die Fahrzeugscheinwerfer eingeschaltet sind, ist die Beleuchtung über
VOL
POWER
dem Knopf
des Radios eingeschaltet (auch wenn das Radio ausgeschaltet ist).
•Stift A6 mit der Versorgungsleitung für die Armaturenbrettbeleuchtung des Fahrzeugs
verbinden. Den mitgelieferten kleinen Kontakt benutzen.
Telefon: Wenn Ihr Autotelefon über ein Stummschaltsignal verfügt, kann dieses dazu benutzt
werden, den Ton des Autoradios stummzuschalten. Wenn es außerdem mit einem
Lautsprecheranschluß ausgestattet ist, kann das Ausgangssignal des Telefons über die
Fahrzeuglautsprecher verstärkt werden.
•Das Kabel für das Stummschaltsignal des Telefons an Anschluß A1 anschließen.
Den mitgelieferten kleinen Kontakt benutzen. Bei bestimmten VW- und Opel/Vauxhall-Modellen, wird
der Anschluß A 1 für eine geschwindigkeitsabhängige Lautstärkeanpassung (GALA) benutzt. Wenden Sie sich
an den VW- oder Opel/Vauxhall-Händler zum Umbau dieses Anschlusses, wenn Sie die Telefon-
Stummschaltfunktion benutzen möchten.
(Abb. 2)
46
